数字大屏面积图
最近更新时间:2024.01.11 18:43:27首次发布时间:2021.09.22 14:37:26
1. 概述

数字大屏的可视化组件中包含“面积图”组件,面积图适用于想要体现在连续自变量下,一组或多组数据的趋势变化以及相互之间的对比,同时也能够观察到数据总量的变化趋势。

2. 快速入门

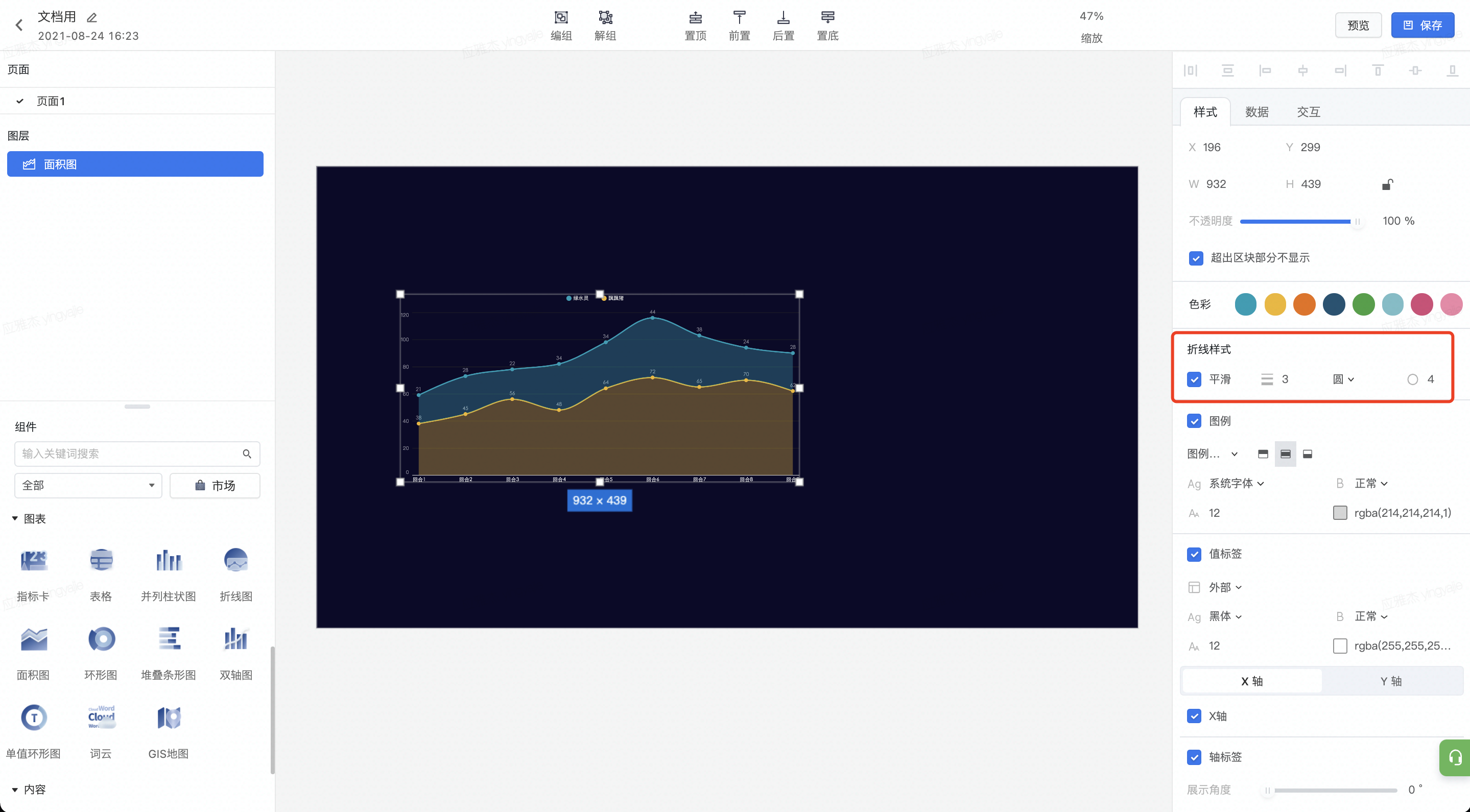

(1)选择组件-图表中的面积图,双击或拖拽到画布上以新增该组件,大屏中心将出现一个面积图组件。


(2)在底部查询栏中的数据可视化中选择数据来源,并配置轴、维度等字段。

(3)配置面积图样式。


(4)在大屏上拖动面积图调整位置,缩放面积图调整大小。

3. 功能介绍

3.1 样式-整体视觉

3.1.1 颜色

点击颜色区域的颜色圈呼出取色器,在取色器中点选希望使用的色彩,从而改变面积图内图元的色彩表现。
同时,可以点击色盘右侧的下拉按钮选择其他的色彩主题系列,他们将被应用到图表上。

3.1.2 氛围效果

样式配置面板中的氛围效果开关,允许用户选择不同的图表展现样式。


3.2 样式-图内元素

3.2.1 图例

在“图例”一栏中,可以配置面积图的图例的样式,如是否换行展示;图例形状(可设置矩形、圆形、方形);图例位置(可设置在上、在下、在左、在右以及居中、左对齐、右对齐);图例字体字号;是否加粗以及图例颜色。如不需显示图例可取消勾选。注意图例默认超出一行后出现翻页按钮,希望完整显示图例内容可以勾选"换行展示"配置。

3.2.2 值标签

值标签用于控制图元上数据点详细文本的样式表现。在“值标签”一栏中,可以配置面积图值标签的样式,如位于条形图外部或内部;值标签字体字号;是否加粗以及值标签颜色。值标签可选择展示图例或者数值,如不需显示图例可取消勾选。

3.2.3 坐标轴

可点击切换 X 轴与 Y 轴分别配置,设置X轴标签、标题、轴线和轴网格线;Y轴数据格式、数轴范围、轴标签、标题、轴线和轴网格线。

(1)数轴 对于 Y 轴可以设置它的数轴范围,有 3 个选项,自动、自动(不包含 0)、指定范围:

  • 自动:(负值,0,正值),包含0;

  • 自动(不包含 0);

  • 指定范围:可手动输入最小值和最大值,输入的右边值要大于左边值,不能为空。

(2)数据格式 对于 Y 轴可以设置数轴的标签数据格式。可设置是否有千分符、小数位数与有效数位、是否有单位、数值类型。
(3)轴标签 对于 X 轴和 Y 轴可以分别设置字体字号、是否加粗、文字颜色、文字展示角度(0-360 度)。
(4)轴标题 对于 X 轴和 Y 轴可以分别设置标题名称,标题文字字体字号、是否加粗、文字颜色。
(5)轴线 对于 X 轴和 Y 轴可以分别设置轴线的宽度和颜色。
(6)网格线 对于 X 轴和 Y 轴可以分别设置开启网格线辅助观察数值,同时还支持网格线线条宽度和颜色调整。

3.3 查询

数据来源

参考 数字大屏-数字大屏数据来源 模块,可以选择 静态数据、数据集、HTTP API 和 JavaScript 四种数据来源。


选定后在数据可视化-数据来源中,选择面积图对应的数据来源。

数据可视化

面积图可接受多个轴维度及多个指标。


在通道上,面积图接受将字段映射为柱子的颜色,涵盖更丰富的信息。

  • 不同色彩映射配置

3.4 交互

折线图、面积图、百分比面积图支持每项节点单击、每项节点双击事件。交互面板中新建交互,选择所需的事件类型。针对该事件设置所需的响应,可通过Event.RowData.字段区域名.字段展示名称获取到当前点击的图元数据。图元点击事项具体操作可以查看《具体文档》。
