仪表图&进度图
最近更新时间:2023.06.25 19:32:51首次发布时间:2021.10.12 11:07:35
1. 概述

仪表图通过设置当前值和目标值,直观展示指标的完成度,并通过区间颜色或指针查看特定指标的完成度,或监控与目标值的差距。

仪表图由仪表盘面和指针组成,指针需选择1个指标,例如利润总额、业务增长率等,仪表盘面支持设置起始值以及目标值,协助用户获取参照信息。

2. 快速入门

2.1 常见应用场景

KPI 指标的完成进展把控,例如:希望监控销售额,并对比集团下发的目标额,掌控店铺销售进展。

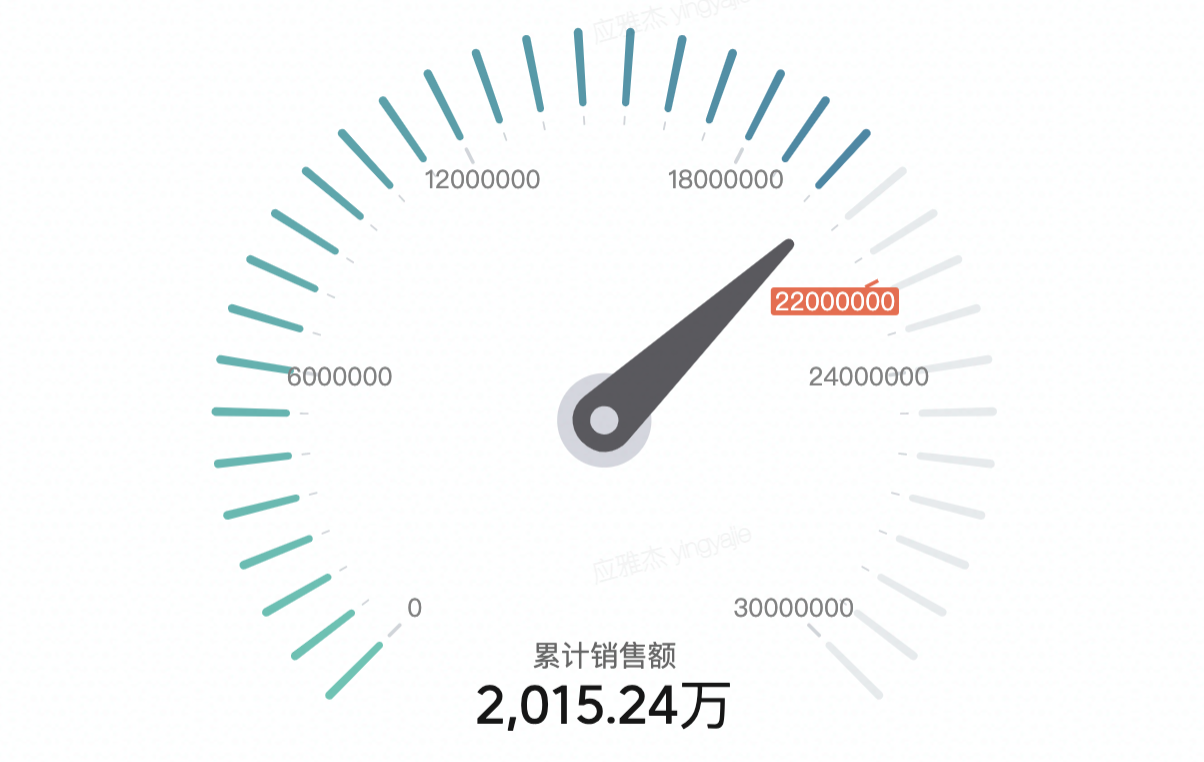

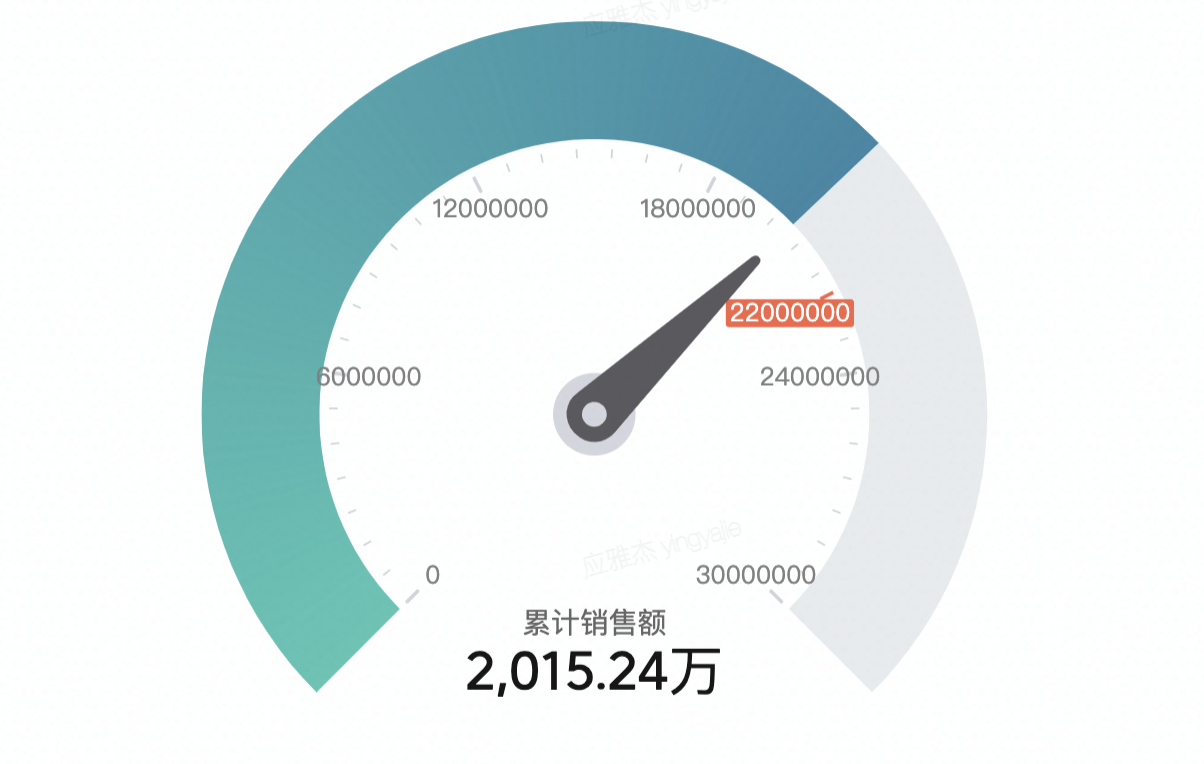

以下分别为标准仪表图、刻度仪表图、进度图的展示样式。



2.2 使用过程示例

第一步: 设置展示的指标和筛选条件;

alt

第二步: 图表类型中选择仪表图;或将鼠标停留在仪表图上方,选择进度图。
alt
若选择的是仪表图,可在下方样式设置中切换为刻度形式。
alt

第三步: 配置目标值和展示最大/最小值,可以选择动态值,拖入已有指标,实现刻度值动态变化

alt
第四步: 根据展示需求,配置颜色样式

alt

3. 功能介绍

3.1 图表样式选择

  • 仪表图:在图表类型中,选择仪表图

alt

刻度仪表图:选择仪表图后,在样式设置中,切换成刻度

alt

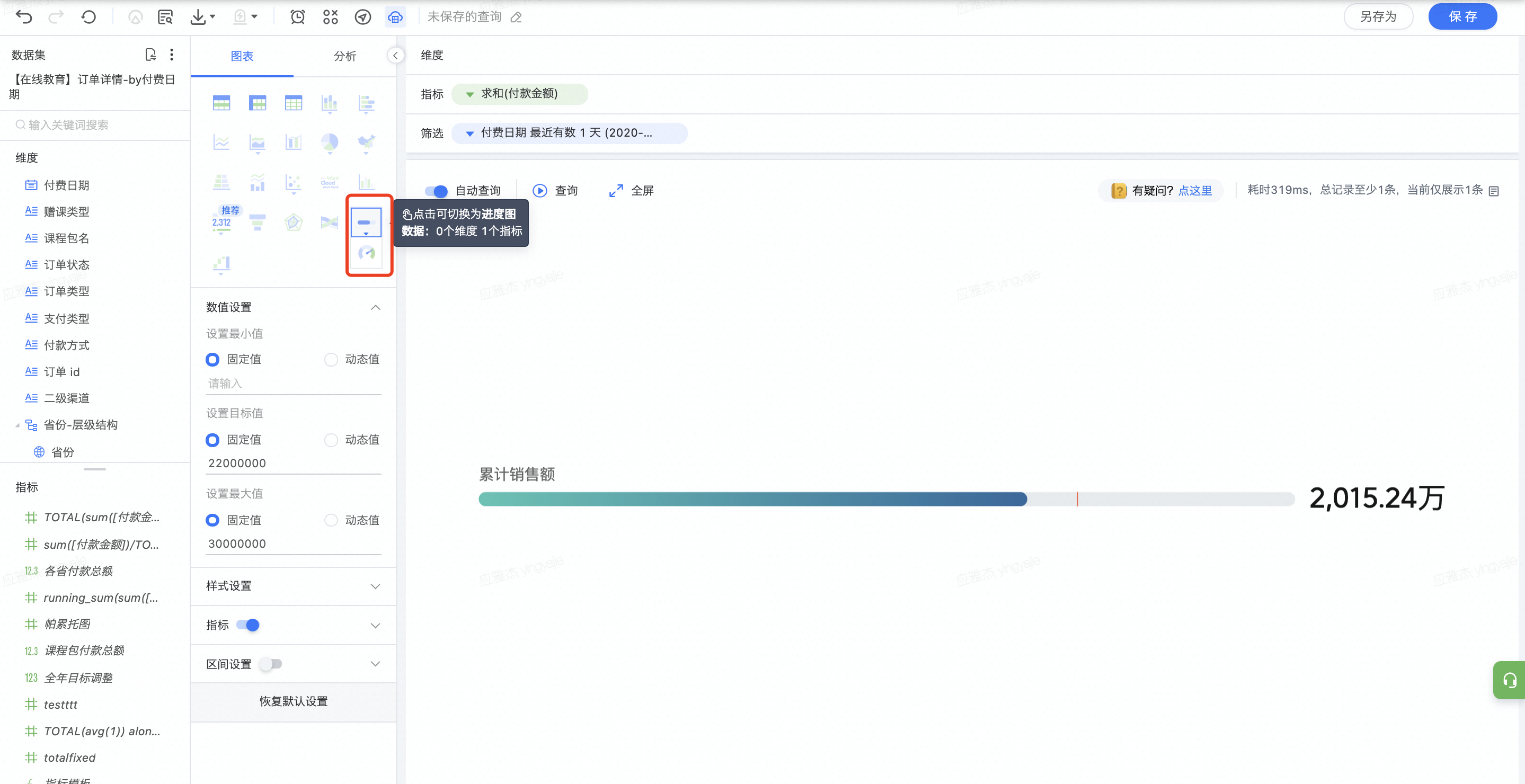

  • 进度图:在图表类型中,将鼠标停留在仪表图上方,选择进度图

环形刻度图:在样式设置中,可切换为环形刻度图
alt

3.2 配置规则

仪表图支持设置 0 个维度和 1 个指标。

3.3 数值设置

支持配置仪表图盘面的最小值、目标值、最大值。提供固定值和动态值两类选项。

  • 固定值:用户手动输入数值

  • 动态值:通过拖拽指标,调整聚合方式(建议选择平均或最大值,可根据实际需求调整)配置根据明细数据可变的动态值
    alt

3.4 指标

支持显示/隐藏指标名称,支持调整指标名称/数值的字体、色号及显示内容。

其中指标数值选项内,支持当前值、目标值值占比、目标值占比+当前值三种展示方式

alt

3.5 刻度

开启或关闭刻度显示,开启后支持对刻度样式进行调整。

alt

3.6 区间设置

  • 划分类型

    • 按比例划分:按照最大值、最小值的百分比拆分
  • 按数值划分:按照指标数值进行拆分

  • 划分方式

    • 开启自动等分,则自动按最小值、最大值以及区间个数进行等份拆算
  • 不开启自动等分,支持自行为各区间设置边界值

alt

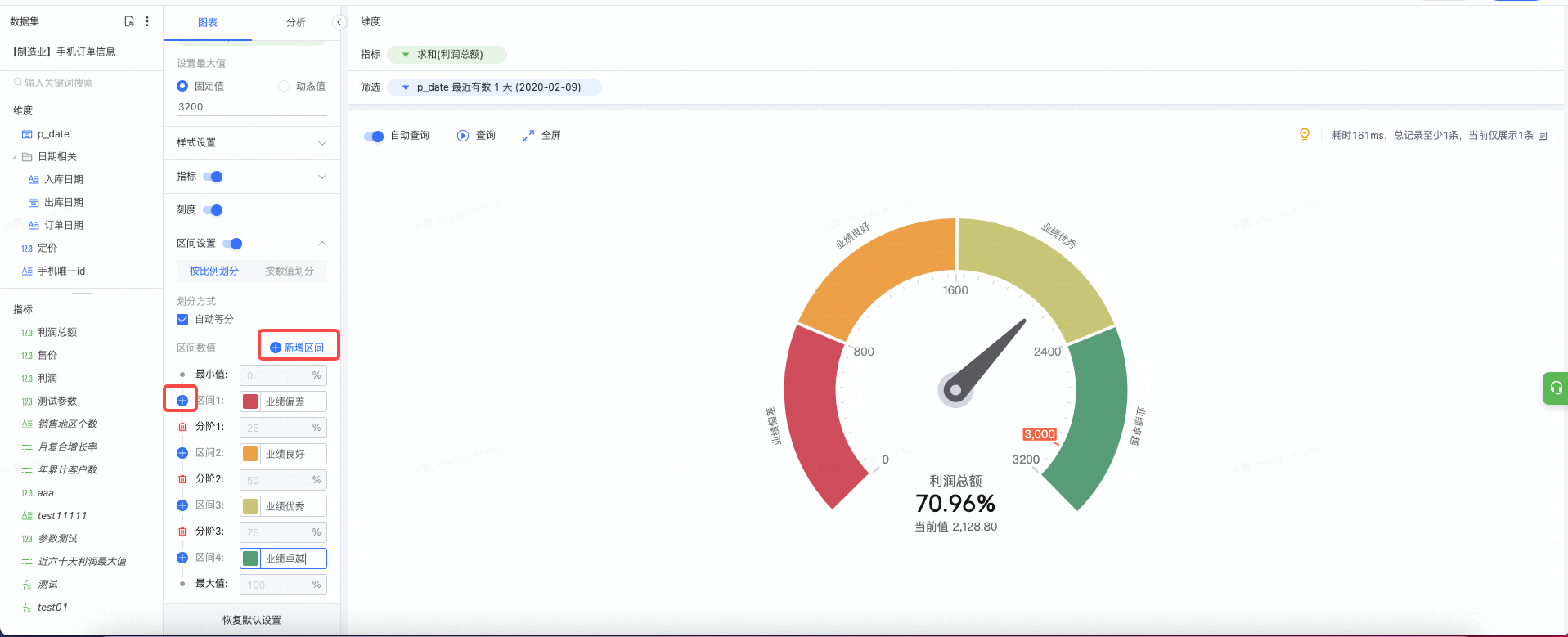

  • 两种新增区间的方式

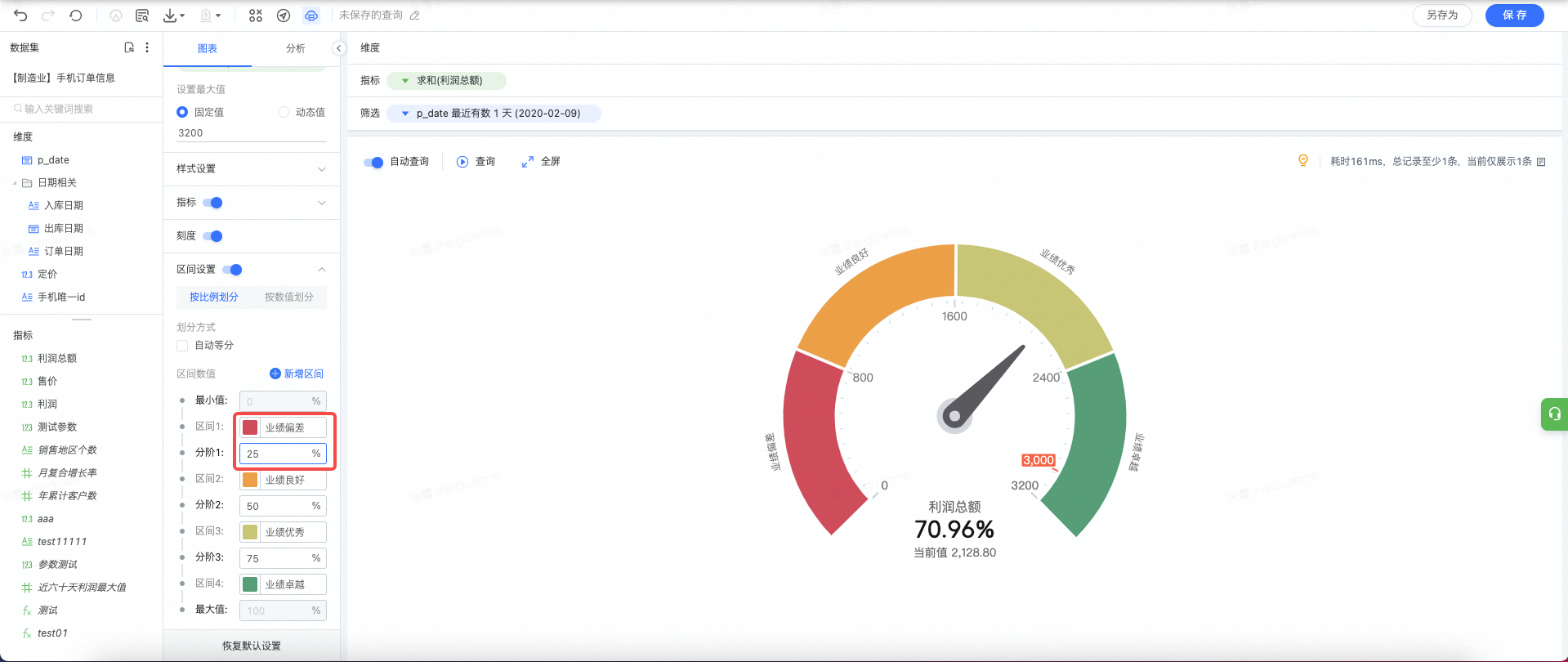

  • 区间颜色、名称及数值配置


3.7 恢复默认设置

点击[恢复默认设置],则上述图表配置中的内容都会恢复默认
