背景

从 EMR on VKE 3.15 版本开始，RayCluster 支持了多 workergroup 能力。结构上，每个 workergroup 对应着一组 pod，一个 RayCluster 由一个 headgroup 与多个 workergroup 组成。用户可以通过代码方式，指定一个 ray 作业在哪个 workergroup 上执行，用于解决常驻 RayCluster 的资源隔离问题。可以参考：workergroup 相关资料。

准备条件

1. 集群版本在 3.15.0 及以上。
2. 已部署 EMR on VKE 产品中 Ray 服务。
3. Ray 组件 KubeRayOperator 组件运行正常。

使用指导

RayCluster 管理

目前支持通过表单与通过 YAML 两种方式管理 RayCluster。如果您是基础开发者，建议使用表单方式添加 RayCluster；如果您对 Kubernertes 或者 RayCluster 比较熟悉，那么 YAML 添加提供了更丰富的配置方式。

添加 RayCluster

1. 表单添加 RayCluster：
   1. 在基础信息中：您需要输入 RayCluster 名字，仅支持小写字母。
   2. 在资源配置中：默认提供了 headgroup 和 1 个 workergroup 的配置模版。在这里，您可以编辑组名称、Pod 规格、Pod 数量、存储配置等。如果 1 个 workergroup 无法满足业务等需要，点击下方添加 workergroup 可以进行新增。
   3. 在高级配置中：您可以使用 EMR 推荐的基础镜像，或从自定义镜像仓库中选择一个镜像作为 headgroup 与 wokergroup Pod 的运行镜像；GCS 开关建议您在生产环境开启，通过外置 Redis 来保证 RayCluster 的可用性。
2. YAML 添加 RayCluster 的方式与 EMR on VKE 3.14 版本前保持一致，同样的 EMR 提供了 YAML 编辑模版，您可以在此基础上进行修改。

无论通过哪种方式添加 RayCluster ，有以下注意项：

• 目前一个 RayCluster 最多支持添加 10 个 workergroup，请您提前做好业务规划。
• 如果您需要使用 GPU 资源，请手动配置节点调度策略，并通过强满足条件使得 workergroup 可以被调度到对应节点上。
• 存储配置支持挂载 VEPFS/NAS/TOS/EBS 存储，需要事先在 VKE 集群中创建对应的 PVC 才能进行绑定；
• 选择 EBS 作为存储的 PVC 时，由于这类 PVC 只允许一个 Pod 挂载，因此对应 workergroup 下只能有一个 Pod，扩容操作将无法正常进行。
• Resource 标签与 wokergroup 绑定，当提交的作业代码中正确配置对应 Resource 标签后，RayCluster 会将作业路由到对应的 workergroup 上执行。

重启 RayCluster

重启 RayCluster 会删除并重新拉起所有相关的 Pod，请谨慎执行。

编辑 RayCluster

控制台支持对已有的 RayCluster 进行编辑，您可以按需选择表单编辑或 YAML 编辑。

1. 表单编辑都属于组级别，不会对被操作的 RayCluster 中的其它 workergroup 造成影响：
   1. 已有 RayCluster 支持新增 wokergroup，配置内容与表单创建 RayCluster 中 workergroup 相关配置一致。

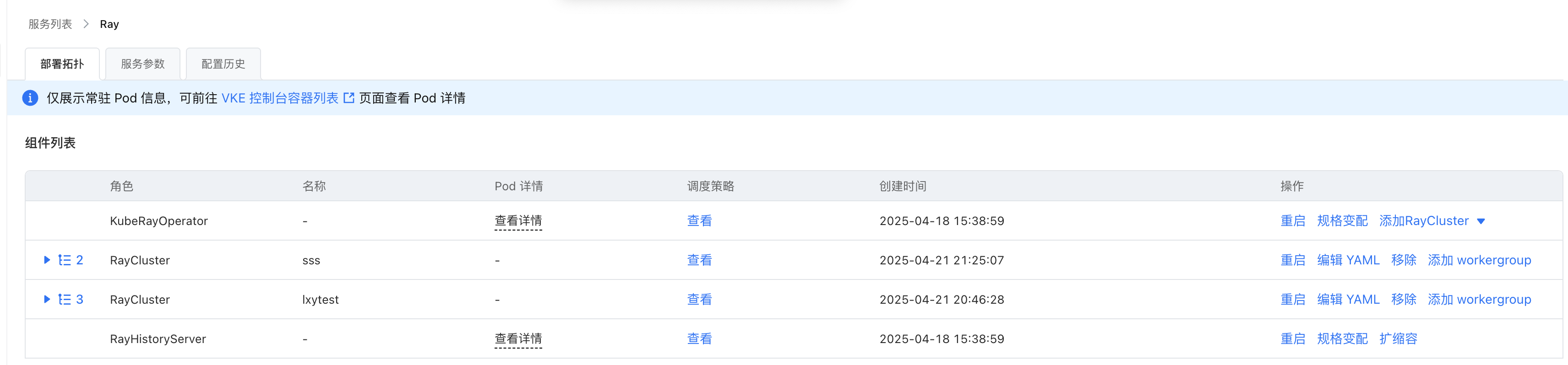

   2. RayCluster 左侧展示了组个数，展开后可以看到各组信息。点击组名称，可以进一步查看详情，包括 Worker 数量（实际运行 Pod 数/ 期望 Pod 数），存储配置，调度策略等。
   3. 扩缩容操作用于控制 workergroup 下 Worker Pod 数量。
   4. 删除操作会移除当前 workergroup， 并清理对应 Worker Pod。
   5. 重启操作会重新拉起当前 workergroup 下所有Worker Pod。
2. 通过编辑 YAML 方式修改 RayCluster 与 EMR on VKE 3.14 版本前保持一致。需要注意的是，YAML 编辑保存后会直接更新 RayCluster CR（ 可以在VKE 集群-对象浏览器-raycluster 中查看）。RayCluster CR 发生变更后，对于不同的变更有不同的处理逻辑（开源行为）。
   1. 当变更是添加 workergroup，或是编辑 workergroup 的副本数这类时，会直接生效（添加 workergroup 后会立即创建相关 Pod；编辑 workergroup 副本数后，相关 Pod 数量会发生增减）。
   2. 当变更是删除 workergroup，或者编辑 workergroup 相关资源时，不会直接生效（删除 workergroup 后，该 workergroup 下相关 Pod 不会自动清理；编辑 workergroup Cpu，Memory相关资源后，相关 Pod不会重新拉起）。因此在这一类操作后需要手动重启 RayCluster ，或者到 VKE 集群中删除对应 Pod 等待重新拉起后才能生效。

移除 RayCluster

移除 RayCluster 会删除相关的 CR，并清理所有 Pod，请谨慎执行。

提交作业到已有 RayCluster

作业管理新增支持提交作业到已有 RayCluster。提交方式如下：

1. 在创建作业界面，作业类型选择 Ray Job，执行资源选择已经部署 RayCluster 的 EMR 集群。
2. 填入 RayJob YAML 示例，通过 ray.io/cluster 指定作业运行到对应的 RayCluster 中。

apiVersion: ray.io/v1
kind: RayJob
metadata:
  name: rayjob-use-existing-raycluster
spec:
  entrypoint: python -c "import ray; ray.init(); print(ray.cluster_resources())"
  # Select an existing RayCluster called ${ray-cluster-name} instead of creating a new one.
  clusterSelector:
    ray.io/cluster: ${ray-cluster-name}
  submissionMode: "HTTPMode"

3. 如果需要指定作业运行在对应的 workergroup 上，例如有两个 workergroup，资源标签分别是 {"Custom1": 1}，{"Custom1": 1, "Custom2": 5}， 可在待执行作业代码中进行如下配置。

import socket
import ray
import time

# Specify the default resource requirements for this remote function.
@ray.remote(resources={"Custom1": 1})
def func():
    # 获取主机名
    hostname = socket.gethostname()
    # 通过主机名获取IP地址
    ip_address = socket.gethostbyname(hostname)
    print(f"1--当前机器IP地址: {ip_address}")

@ray.remote(resources={"Custom1": 1, "Custom2": 5})
def func2():
    # 获取主机名
    hostname = socket.gethostname()
    # 通过主机名获取IP地址
    ip_address = socket.gethostbyname(hostname)
    print(f"2--当前机器IP地址: {ip_address}")

def test():
    for i in range(0,10):
        func.remote()
        time.sleep(5)
        func2.remote()

ray.init()
test()

将代码保存为 test.py 文件上传到目标 RayCluster headpod 目录下，修改 RayJob YAML 后保存提交。

apiVersion: ray.io/v1
kind: RayJob
metadata:
  name: rayjob-use-existing-raycluster
spec:
  # execute task
  entrypoint: python "${headpod_path}/test.py"
  clusterSelector:
    ray.io/cluster: ${ray-cluster-name}
  submissionMode: "HTTPMode"
