iOS 端屏幕共享

最近更新时间：2025.11.10 15:11:16首次发布时间：2022.07.14 17:30:18

在实时通信中，如果你希望用户可以分享本端设备的屏幕和设备播放的音频，可以使用 RTC 内建的屏幕采集功能，也可以自行实现屏幕采集逻辑（自定义采集），并通过屏幕共享功能，与远端用户共享。

仅可见的用户可以发布屏幕流。

适用场景

你可以在多种行业、多种场景下使用屏幕共享功能：

行业	场景
在线教育	老师共享屏幕给学生上课；美术老师共享屏幕给学生教画画。
游戏直播	主播共享屏幕给观众，展现自己的游戏画面。
互动直播	主播共享自己的屏幕和观众互动。
视频会议	会议成员共享屏幕观看 PPT 或者文档。

前提条件

已经集成 iOS SDK，实现了基本的音视频通话。
支持的操作系统：iOS 12 及以上版本

其中，iOS 12 ～ iOS 12.2 之间版本需要集成 RTC SDK v3.52 或更高版本。

功能实现

alt

iOS 端基于苹果提供的 Replaykit 框架实现屏幕录制，可以分享整个系统的屏幕内容。但由于苹果的隐私设置，不同 App 之间数据无法互通，因此需要当前 App（主 App 进程）额外提供一个 Extension 扩展组件（Extension 进程），并且把 App 和 Extension 配置为同一 App Group，让 Extension 录屏进程可以同主 App 进程进行跨进程通信，实现屏幕内容分享。

步骤一：创建并配置 App Group

为使 Extension 录屏进程可以和主 App 进程进行跨进程通信，需要将 Extension 和 App 配置为同一 App Group。参看如何创建和配置 App Group。

步骤二：创建 Extension 扩展组件

新建 Broadcast Upload Extension 组件并进行相关配置。

在 Xcode 中，点击 File > New > Target...，在弹出对话框中选择 Broadcast Upload Extension，点击 Next。
填写相关信息，取消勾选 “Include UI Extension”，点击 Finish 完成创建。
RTC 暂不支持 Broadcast Setup UI Extension。如需开启该扩展，请确认已自行实现相关逻辑。
选择刚创建的 Target 进行配置。新建 Target 的 Bundle Identifier 必须以主 App target 的 Bundle Identifier 为前缀。
将 RTC SDK 的屏幕共享插件引入到工程中。你可以下载 iOS SDK 包，将其中的 VolcEngineRTCScreenCapturer.framework 文件拖动到工程中，也可以在项目 Podfile 文件添加如下代码：
```
target 'ScreenShareExtension' do
use_frameworks!
pod 'VolcEngineRTC', '3.xx.xx', :subspecs => ['ScreenCapture']
end
```

步骤三：在 Extension 组件中实现屏幕采集逻辑

参考如下代码在 SampleHandler.m 文件中实现屏幕采集逻辑。在新创建的 Target 中，Xcode 将自动创建 SampleHandler.h 文件。

#import "SampleHandler.h"
#import <VolcEngineRTCScreenCapturer/ByteRTCScreenCapturerExt.h>

@interface SampleHandler () <ByteRtcScreenCapturerExtDelegate>

@end

@implementation SampleHandler

- (void)broadcastStartedWithSetupInfo:(NSDictionary<NSString *,NSObject *> *)setupInfo {
    // 填写步骤一中创建的 App Group ID
    // NSString *groupId = @"xxxxxxxxx";
    // 开始屏幕采集
    [[ByteRtcScreenCapturerExt shared] startWithDelegate:self groupId:groupId];
}

- (void)broadcastPaused {
    // User has requested to pause the broadcast. Samples will stop being delivered.
}

- (void)broadcastResumed {
    // User has requested to resume the broadcast. Samples delivery will resume.
}

- (void)broadcastFinished {
    // User has requested to finish the broadcast.
    // 结束屏幕采集
    [[ByteRtcScreenCapturerExt shared] stop];
}

- (void)processSampleBuffer:(CMSampleBufferRef)sampleBuffer withType:(RPSampleBufferType)sampleBufferType {

    switch (sampleBufferType) {
        case RPSampleBufferTypeVideo:// 采集到的屏幕视频流
        case RPSampleBufferTypeAudioApp:// 采集到的设备音频流
            [[ByteRtcScreenCapturerExt shared] processSampleBuffer:sampleBuffer withType:sampleBufferType];
            break;
        case RPSampleBufferTypeAudioMic:
            // 采集到的麦克风音频流
            break;

        default:
            break;
    }
}

#pragma mark - ByteRtcScreenCapturerExtDelegate
// 通知 Broadcast Upload Extension 停止采集屏幕并退出。
- (void)onQuitFromApp {
    NSDictionary *dic = @{
        NSLocalizedFailureReasonErrorKey : @"您停止了屏幕共享"};
    NSError *error = [NSError errorWithDomain:RPRecordingErrorDomain
                                         code:RPRecordingErrorUserDeclined
                                     userInfo:dic];
    [self finishBroadcastWithError:error];
}

@end

步骤四：为 RTC Engine 设置 App Group ID

创建 RTC 引擎后，调用 setExtensionConfig: 接口，填写步骤一中创建的 App Group ID，以响应从系统的控制中心发起的屏幕共享。

- (void)initEngineAndJoinRoom{
    // 创建引擎
    self.rtcEngine = [ByteRTCEngine createRTCEngine:APPID delegate:self parameters:@{}];
    // 填写步骤一中创建的 App Group ID
    [self.rtcEngine setExtensionConfig:APP_GROUP];
}

步骤五：调用 RTC 接口共享屏幕

内部采集

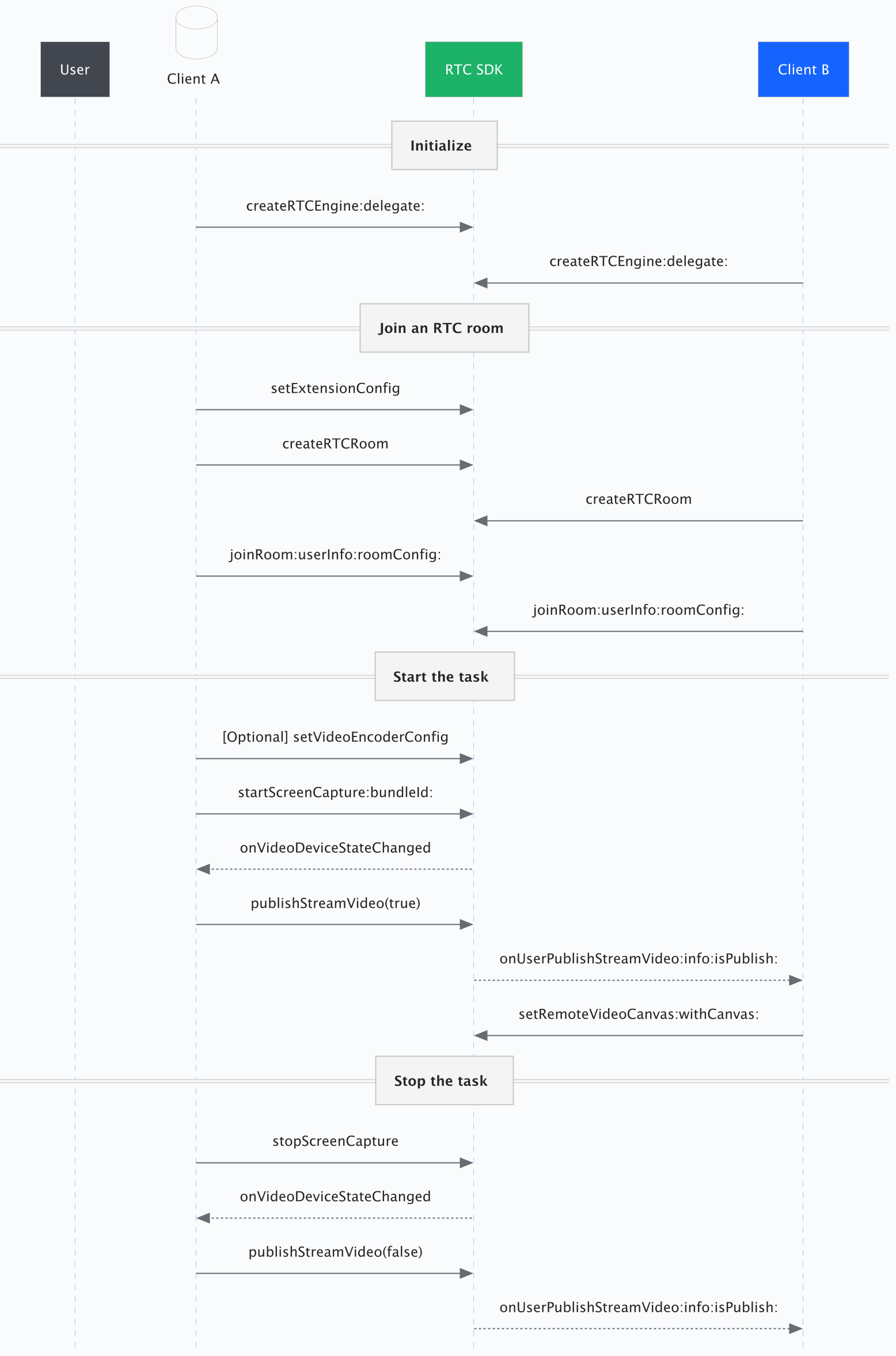

接口调用时序如下图：

在 3.60 单路流版本中，存在如下变动：
createRTCVideo 接口已变更为 createRTCEngine。
publishScreen 和 unpublishScreen 接口已不存在。请使用 publishStreamVideo 和 publishStreamAudio 控制是否发布音视频。如果您已经调用 startScreenCapture，那么设置 publishStreamVideo(true) 将会直接开始发布屏幕流。
在屏幕准备好后，您会收到 onVideoDeviceStateChanged 回调。
onUserUnPublishScreen 回调已不存在。请使用 onUserPublishStreamVideo 回调替代。使用 streamInfo.isScreen 来判断是否为屏幕流。

【可选】设置编码参数

如果默认的编码参数不能满足你的要求，你可以在开始屏幕采集前，通过 setVideoEncoderConfig 方法设置编码参数。

RTC 对屏幕源进行缩放时，不会改变原始宽高比。当宽高与源分辨率不一致时，
- 如果源分辨率大于目标分辨率，录制视频将被等比例缩小。
- 如果源分辨率小于目标分辨率，录制分辨率保持不变。
当宽高均为默认值 0 时，录制分辨率保持不变。但是，如果屏幕物理分辨率长边高于 1920 px，录制视频将被等比例缩小，长边将被缩小到 1920。

开启屏幕采集

方式一：在代码中开启采集。

- (void)startScreenShare {
    // 设置屏幕流视频参数（可选）
    ByteRTCVideoEncoderConfig * config = [[ByteRTCVideoEncoderConfig alloc] init];
    config.width = 360;
    config.height = 640;
    config.frameRate = 15;
    config.maxBitrate = 500000;
    config.minBitrate = 0;
    [self.rtcEngine setVideoEncoderConfig:config];

    // 开启屏幕共享
    [self.rtcEngine startScreenCapture:ByteRTCScreenMediaTypeVideoAndAudio bundleId:EXTENSION_BUNDLE_ID];
}

方式二：从系统控制中心发起。

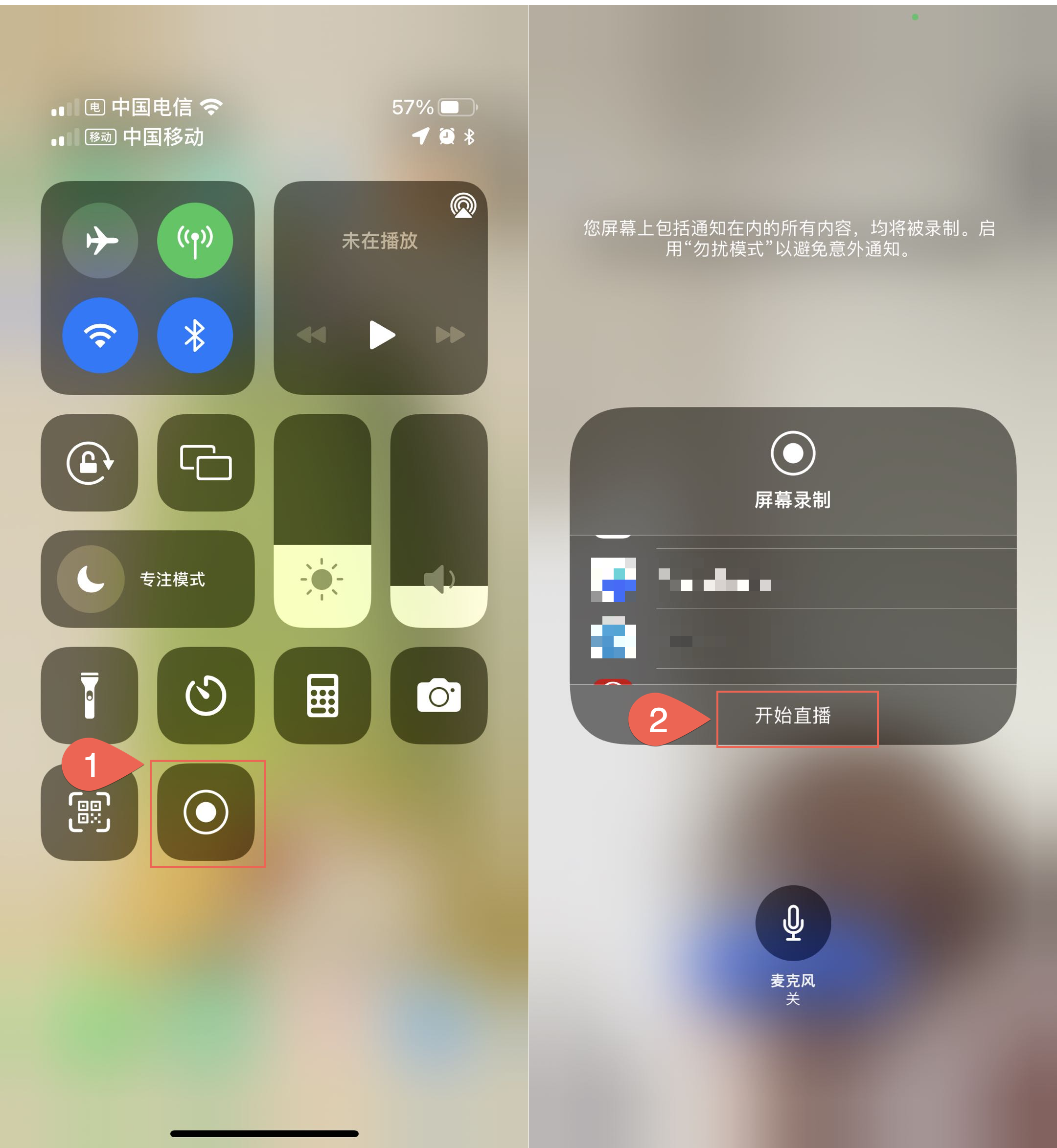

在 iOS 系统的控制中心，长按录屏按钮
在弹窗中选择你的应用，点击 开始直播，开始录屏

本端自定义采集屏幕视频流

RTC 强烈建议你使用内部采集。如果你仍然希望使用自定义采集，参看以下步骤。

实现屏幕音视频流采集逻辑。
指定为外部输入源。
- 调用 setScreenAudioSourceType: 设置屏幕音频自定义采集。
- 调用 setVideoSourceType:WithStreamIndex: 设置屏幕视频自定义采集。
调用 pushScreenAudioFrame: 和 pushScreenVideoFrame:time:rotation: 将采集得到的音视频帧推送到 RTC SDK 用于编码传输。

本端发布/停止发布屏幕流

（可选）本端实现回调方法 onVideoDeviceStateChanged。此步骤不需要调用关于屏幕采集的 API，只需要更新相关 UI。

// 在 ByteRTCEngineDelegate 中，发布与停止发布屏幕流
- (void)rtcEngine:(ByteRTCEngine *)engine onVideoDeviceStateChanged:(NSString *)device_id device_type:(ByteRTCVideoDeviceType)device_type device_state:(ByteRTCMediaDeviceState)device_state device_error:(ByteRTCMediaDeviceError)device_error {
    if (device_type == ByteRTCVideoDeviceTypeScreenCaptureDevice && self.preJoinSetting.isScreenShare) {

        if (device_state == ByteRTCMediaDeviceStateStarted) {
            dispatch_async(dispatch_get_main_queue(), ^{
                self.localView.uid = @"正在共享";
                self.screenShareBtn.selected = YES;
                self.screenShareBtn.imageView.backgroundColor = UIColor.clearColor;
            });
        } else if (device_state == ByteRTCMediaDeviceStateStopped ||
                   device_state == ByteRTCMediaDeviceStateRuntimeError) {
            dispatch_async(dispatch_get_main_queue(), ^{
                self.localView.uid = @"等待屏幕共享";
                self.screenShareBtn.selected = NO;
                self.screenShareBtn.imageView.backgroundColor = UIColor.lightGrayColor;
            });
        }
    }
}

远端渲染和移除屏幕流

您可在远端使用 onUserPublishStreamVideo 和 onFirstRemoteVideoFrameDecoded 回调监视视频流和屏幕共享流。建议您在 onFirstRemoteVideoFrameDecoded 回调中设置视频渲染，确保视频渲染在视频解码完成后进行，以避免卡顿。

- (void)rtcEngine:(ByteRTCEngine * _Nonnull)engine onFirstRemoteVideoFrameDecoded:(NSString * _Nonnull)streamId info:(ByteRTCStreamInfo* _Nonnull)info withFrameInfo:(ByteRTCVideoFrameInfo * _Nonnull)frameInfo {
    self.userIdStreamInfoMap[info.userId] = info; // 保存流相关信息
    dispatch_async(dispatch_get_main_queue(), ^{
        UIView *view = [[UIView alloc] init];
        ByteRTCVideoCanvas *canvas = [[ByteRTCVideoCanvas alloc] init];
        canvas.view = view;
        canvas.renderMode = ByteRTCRenderModeHidden;
        [self.rtcEngine setRemoteVideoCanvas:streamId withCanvas:canvas];

        UserLiveView *liveView = [[UserLiveView alloc] init];
        liveView.uid = info.userId;
        liveView.view = view;
        [self.containerView.subviews append:liveView];
    });
}

- (void)rtcRoom:(ByteRTCRoom* _Nonnull)rtcRoom onUserPublishStreamVideo:(NSString* _Nonnull)streamId info:(ByteRTCStreamInfo* _Nonnull)info isPublish:(BOOL)isPublish {
    if (!isPublish) {
        [self.userIdStreamInfoMap[info.userId] removeObjectForKey:info.userId]; // 移除流相关信息
        dispatch_async(dispatch_get_main_queue(), ^{
            for (UserLiveView *liveView in self.containerView.subviews) {
                if ([userId isEqualToString:liveView.uid]) {
                    liveView.uid = @"";
                }
            }
        });
    }
}

本端停止屏幕共享

- (void)stopScreenShare {
    // 停止使用 RTC SDK 内部采集方式采集屏幕音视频
    [self.rtcEngine stopScreenCapture];
}

常见问题

App 进入后台后，如何防止共享中断？

屏幕共享依赖于主进程向 RTC 服务端发布媒体流，建议采用播放静音文件等，在 App 进入后台进行保活。

如何以 pod 形式引入？

source 'https://github.com/volcengine/volcengine-specs.git'
target 'your target' do
  pod 'VolcEngineRTC', '3.xx.xxx'
end

// 屏幕共享模块
target 'ScreenShareExtension' do
  use_frameworks!
  pod 'VolcEngineRTC', '3.xx.xxx', :subspecs => ['ScreenCapture']
end

其中，3.xx.xxx 为 RTC SDK 的版本号

API 参考

功能变更日志

本文最近更新时的 SDK 版本为 3.50.1。如果你使用的 SDK 为之前版本，请查看以下变动，并进行相应适配。

3.50.1 版本中
- 设置共享流的编码参数类型名称变更为 ByteRTCScreenVideoEncoderConfig。
- 自定义屏幕流相关的接口名称和行为有变更。
3.43.1 版本中
- publishScreen: 和 unpublishScreen: 的类名由 ByteRTCEngineKit 变更为 RTCRoom。其他方法的类名变更为 RTCVideo。
- 回调类名由 ByteRTCEngineDelegate 变更为 RTCVideoDelegate。
3.36.1 版本中
- 设置共享流的编码参数方法由 SetVideoEncoderConfig: 变更为 SetScreenVideoEncoderConfig:。
- PublishScreen: 等 API 的参数有变更。
