macOS (C++)

最近更新时间：2024.03.13 15:27:32

首次发布时间：2023.11.14 20:26:11

本文介绍如何集成火山引擎 RTC SDK，并实现实时音视频通话。根据如下步骤操作，即可从 0 开始构建一个简单的音视频通话应用。
你也可以参考示例项目，了解更完整的项目实现。

前提条件

在开始集成 RTC SDK 前，请确保满足以下要求：

macOS 10.13 或以上版本设备，且可以正常访问互联网
Qt 5.9 或以上版本，详细操作参看如何在 macOS 上安装 Qt？
Xcode 13 或以上版本
麦克风、摄像头等音视频设备
火山引擎 RTC SDK 文件，根据你的设备情况选择 x86 或 ARM 架构版本
在火山引擎控制台上开通实时音视频服务，你需要从控制台获取 AppID 和临时 Token 用于项目跑通

创建项目

打开 Qt 安装路径下的 Qt Creator。
单击文件 > New Project。
选择 Qt Widgets Application 模版，输入项目名称 RTCTest，选择 qmake 构建，类名无需修改，选择自己安装的构建套件，单击完成。

引入 SDK

根据你的设备情况下载 x86 或 ARM 架构版本的 RTC SDK，解压后将 RTC SDK 文件夹拷贝到工程目录中，与 RTCTest.pro 同级，并将其重命名为 VolcEngineRTC，完成后的项目目录结构如下：

.
├── RTCTest.pro
├── RTCTest.pro.user
├── VolcEngineRTC
│   ├── ByteRTCFFmpegAudioExtension.framework
│   ├── ByteRTCNICOExtension.framework
│   ├── RTCFFmpeg.framework
│   ├── VolcEngineRTC.framework
│   ├── libbytenn.dylib
│   ├── libbytevc0.dylib
│   └── libeffect.dylib
├── main.cpp
├── mainwindow.cpp
├── mainwindow.h
└── mainwindow.ui

配置项目属性

修改工程配置，打开 RTCTest.pro 并在文件中添加如下内容：

QMAKE_INFO_PLIST = $$PWD/Info.plist
TARGET = RTCTest
TEMPLATE = app
DESTDIR = $$PWD/bin

INCLUDEPATH += $$PWD/VolcEngineRTC/VolcEngineRTC.framework/Headers/native
LIBS += $$PWD/VolcEngineRTC/VolcEngineRTC.framework/Versions/3/VolcEngineRTC

PATH=$$PWD//VolcEngineRTC/*
QMAKE_POST_LINK += $$[QT_INSTALL_BINS]/macdeployqt $$DESTDIR/RTCTest.app
QMAKE_POST_LINK += && cp -R $$system_path($$PATH) $$system_path($$DESTDIR/RTCTest.app/Contents/Frameworks)

在 RTCTest.pro 同级目录下新建 Info.plist，并用 Xcode 打开，分别添加麦克风和摄像头权限。

实现音视频通话

说明

本章节将先向你提供 API 调用时序图和完整的实现代码，再对具体的实现步骤展开介绍。

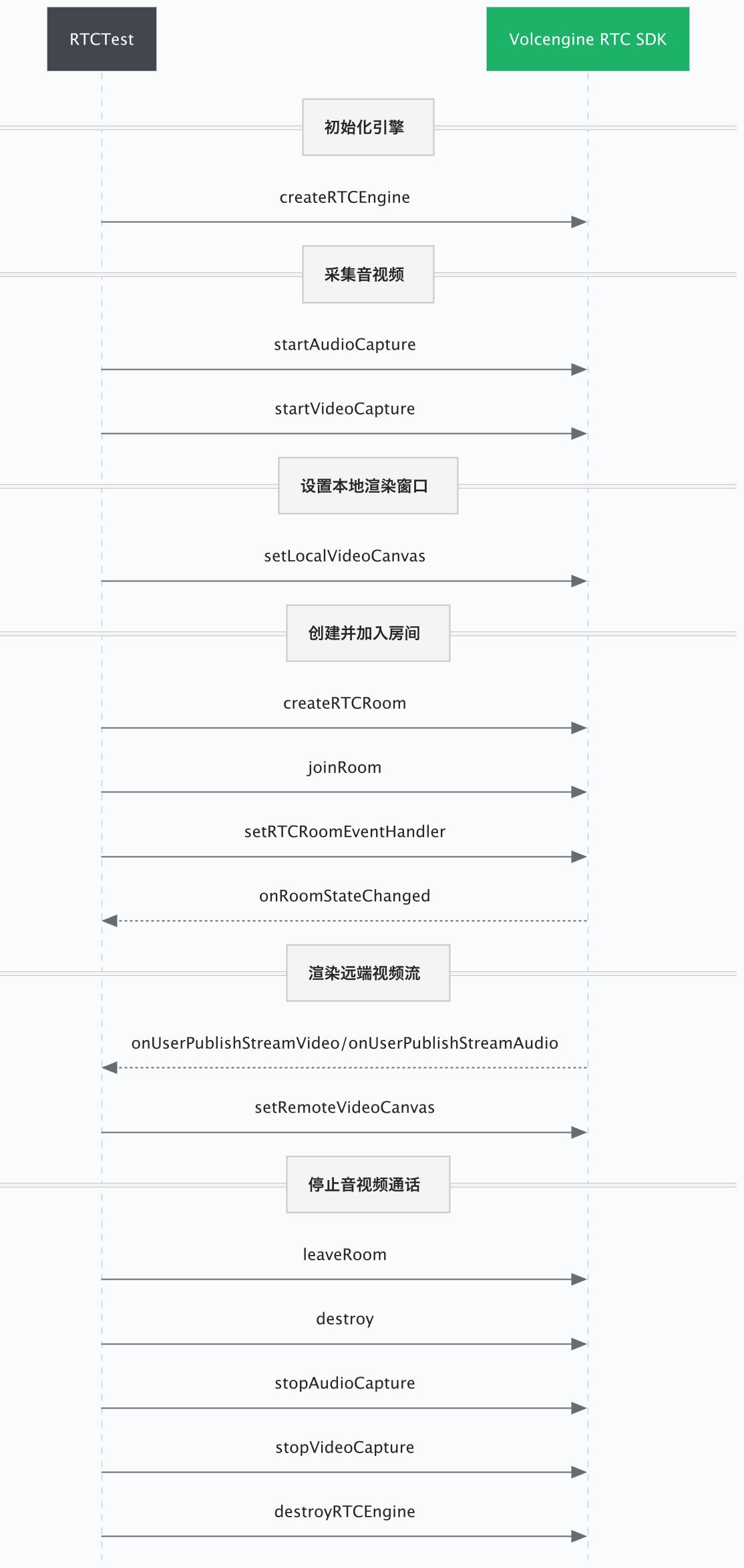

时序图

下图为使用火山引擎 RTC SDK 实现基础音视频通话的 API 调用时序图。

alt

完整代码示例

将下面两段代码分别替换 mainwindow.h 和 mainwindow.cpp 文件中的全部内容，单击 Qt Creator 窗口左下角的运行按钮（或使用 Command ⌘ + R 快捷键），即可快速实现音视频通话。

`mainwindow.h` 代码内容

说明

你需要将 mainwindow.h 中的 m_roomid、m_uid、m_appid、m_token 替换为你在控制台上生成临时 Token 时所使用的房间 ID 和用户 ID，以及获取到的 AppID 和临时 Token。

// 以下为 mainwindow.h 的完整代码内容

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>

#include "bytertc_video.h"
#include "bytertc_room.h"
#include "bytertc_room_event_handler.h"
#include "bytertc_video_event_handler.h"
#include <QHBoxLayout>
#include <QMessageBox>
#include <QDebug>
#include <QMetaType>
#include <memory>

QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE


//EventHandler 类继承了 QObject，用于发送信号
//EventHandler 类继承了 bytertc::IRTCRoomEventHandler 用于接收房间内通知消息
//声明信号槽中要用到的数据类型
Q_DECLARE_METATYPE(std::string)
Q_DECLARE_METATYPE(bytertc::MediaStreamType)
Q_DECLARE_METATYPE(bytertc::StreamRemoveReason)

class EventHandler : public QObject, public bytertc::IRTCVideoEventHandler, public bytertc::IRTCRoomEventHandler {
    Q_OBJECT
public:
    void onRoomStateChanged(
        const char* room_id, const char* uid, int state, const char* extra_info) override {
        if (room_id != nullptr && uid != nullptr) {
            std::string str_extra_info = extra_info ? extra_info : "";
            emit sigRoomStateChanged(std::string(room_id), std::string(uid), state, str_extra_info);
        }
    }

    void onUserPublishStream(const char* uid, bytertc::MediaStreamType type) override {
        if (uid != nullptr) {
            emit sigUserPublishStream(std::string(uid), type);
        }
    }

    void onUserUnpublishStream(const char* uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) override {
        if (uid != nullptr) {
            emit sigUserUnpublishStream(std::string(uid), type, reason);
        }
    }


signals:
    void sigRoomStateChanged(std::string roomid, std::string uid, int state, std::string extra_info);
    void sigUserPublishStream(std::string uid, bytertc::MediaStreamType type);
    void sigUserUnpublishStream(std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason);
};

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private:
    Ui::MainWindow *ui;

private:
    QWidget* widget_local = nullptr;
    QWidget* widget_remote = nullptr;

    bytertc::IRTCVideo* m_video = nullptr;
    bytertc::IRTCRoom* m_room = nullptr;

    std::string m_roomid = "123"; //房间id，请在此处填写自己的房间id
    std::string m_uid = "MAC1";    //用户id，请在此处填写自己的用户id
    std::string m_appid = "123";  //appid， 请在此处填写应用的appid
    std::string m_token = "";  //token， 请将控制台生成的token填写在此处，要求与上面的roomid、uid对应

    std::shared_ptr<EventHandler> m_handler;
};
#endif // MAINWINDOW_H

`mainwindow.cpp` 代码内容

// 以下为 mainwindow.cpp 的完整代码内容

#include "mainwindow.h"
#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);

    qRegisterMetaType<std::string>();
    qRegisterMetaType<bytertc::MediaStreamType>("bytertc::MediaStreamType");
    qRegisterMetaType<bytertc::StreamRemoveReason>("bytertc::StreamRemoveReason");

    //初始化UI样式
    this->resize(500, 500);
    QWidget* centralWidget = new QWidget(this);
    QHBoxLayout* lay = new QHBoxLayout(centralWidget);
    widget_local = new QWidget(this);
    widget_remote = new QWidget(this);
    lay->addWidget(widget_local);
    lay->addWidget(widget_remote);
    widget_local->setFixedSize(200, 200);
    widget_remote->setFixedSize(200, 200);
    widget_local->show();
    widget_remote->show();
    this->setCentralWidget(centralWidget);

//开始RTC接口调用，检查参数是否为空
    if (m_appid.empty() || m_uid.empty() || m_roomid.empty()) {
        QMessageBox box(QMessageBox::Warning, QStringLiteral("提示"), QString("paras is empty"), QMessageBox::Ok);
        box.exec();
        return;
    }

    //创建　EventHandler 对象，用于接收房间、引擎通知
    m_handler = std::make_shared<EventHandler>();
    connect(m_handler.get(), &EventHandler::sigRoomStateChanged, this, [this](std::string roomid, std::string uid, int state, std::string extra_info) {
        //房间状态变化
        qDebug() << Q_FUNC_INFO << "roomid=" << QString::fromStdString(roomid) << ",uid=" << QString::fromStdString(uid) << ",state=" << QString::number(state);
        });

    connect(m_handler.get(), &EventHandler::sigUserPublishStream, this, [this](std::string uid, bytertc::MediaStreamType type) {
        //远端用户发流
        qDebug() << Q_FUNC_INFO << "onUserPublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type);
        if (m_video) {
            bytertc::VideoCanvas cas;
            bytertc::RemoteStreamKey key;
            key.room_id = m_roomid.c_str();
            key.user_id = uid.c_str();
            key.stream_index = bytertc::kStreamIndexMain;
            cas.background_color = 0;
            cas.render_mode = bytertc::RenderMode::kRenderModeFit;
            cas.view = (void*)widget_remote->winId();
            m_video->setRemoteVideoCanvas(key, cas);
        }
        });

    connect(m_handler.get(), &EventHandler::sigUserUnpublishStream, this, [this](std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) {
        //远端用户停止发流
        qDebug() << Q_FUNC_INFO << "onUserUnpublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type) <<",reason=" << QString::number(reason);

        if (m_video) {
            bytertc::RemoteStreamKey key;
            key.room_id = m_roomid.c_str();
            key.user_id = uid.c_str();
            bytertc::VideoCanvas cas;
            cas.view = nullptr;
            m_video->setRemoteVideoCanvas(key, cas);
        }
        });

        m_video = bytertc::createRTCVideo(m_appid.c_str(), m_handler.get(), nullptr);
    if (m_video == nullptr) return;
    //开启音视频采集
    m_video->startAudioCapture();
    m_video->startVideoCapture();
    //设置本地预览窗口
    bytertc::VideoCanvas cas;
    cas.background_color = 0;
    cas.render_mode = bytertc::RenderMode::kRenderModeFit;
    cas.view = (void*)widget_local->winId();
    m_video->setLocalVideoCanvas(bytertc::kStreamIndexMain, cas);

    //进房
    m_room = m_video->createRTCRoom(m_roomid.c_str());
    if (m_room == nullptr) return;
    bytertc::UserInfo uinfo;
    bytertc::RTCRoomConfig conf;
    uinfo.extra_info = nullptr;
    uinfo.uid = m_uid.c_str();
    conf.is_auto_publish = true;
    conf.is_auto_subscribe_audio = true;
    conf.is_auto_subscribe_video = true;

    m_room->joinRoom(m_token.c_str(), uinfo, conf);
    m_room->setRTCRoomEventHandler(m_handler.get());
}

MainWindow::~MainWindow()
{
    //销毁房间
    if (m_room) {
        m_room->leaveRoom();
        m_room->destroy();
        m_room = nullptr;
    }
    //销毁引擎
    if (m_video) {
        m_video->stopAudioCapture();
        m_video->stopVideoCapture();
        bytertc::destroyRTCVideo();
        m_video = nullptr;
    }
    delete ui;
}

实现步骤详解

引入头文件

在 mainwindow.h 中引入以下头文件。

#include "bytertc_video.h"
#include "bytertc_room.h"
#include "bytertc_room_event_handler.h"
#include "bytertc_video_event_handler.h"
#include <QHBoxLayout>
#include <QMessageBox>
#include <QDebug>
#include <QMetaType>
#include <memory>

继承回调类

EventHandler 类定义在 mainwindow.h 中。EventHandler 用于接收 bytertc::IRTCVideoEventHandler 及 bytertc::IRTCRoomEventHandler 的回调事件，其中 onRoomStateChanged 表示本端进房状态回调，onUserPublishStream 表示同房间内远端用户发流回调，onUserUnpublishStream 表示同房间内远端用户停止发流回调。

//EventHandler 类继承了 QObject，用于发送信号
//EventHandler 类继承了 bytertc::IRTCRoomEventHandler 用于接收房间内通知消息
//声明信号槽中要用到的数据类型

Q_DECLARE_METATYPE(std::string)
Q_DECLARE_METATYPE(bytertc::MediaStreamType)
Q_DECLARE_METATYPE(bytertc::StreamRemoveReason)

class EventHandler : public QObject, public bytertc::IRTCVideoEventHandler, public bytertc::IRTCRoomEventHandler {
    Q_OBJECT
public:
    void onRoomStateChanged(
        const char* room_id, const char* uid, int state, const char* extra_info) override {
        if (room_id != nullptr && uid != nullptr) {
            std::string str_extra_info = extra_info ? extra_info : "";
            emit sigRoomStateChanged(std::string(room_id), std::string(uid), state, str_extra_info);
        }
    }

    void onUserPublishStream(const char* uid, bytertc::MediaStreamType type) override {
        if (uid != nullptr) {
            emit sigUserPublishStream(std::string(uid), type);
        }
    }

    void onUserUnpublishStream(const char* uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) override {
        if (uid != nullptr) {
            emit sigUserUnpublishStream(std::string(uid), type, reason);
        }
    }


signals:
    void sigRoomStateChanged(std::string roomid, std::string uid, int state, std::string extra_info);
    void sigUserPublishStream(std::string uid, bytertc::MediaStreamType type);
    void sigUserUnpublishStream(std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason);
};

初始化界面及参数

将以下成员变量定义在 mainwindow.h class MainWindow 内。

private:
QWidget* widget_local = nullptr;
QWidget* widget_remote = nullptr;

bytertc::IRTCVideo* m_video = nullptr;
bytertc::IRTCRoom* m_room = nullptr;

std::string m_roomid = ""; //房间id，请在此处填写自己的房间id
std::string m_uid = "";    //用户id，请在此处填写自己的用户id
std::string m_appid = "";  //appid， 请在此处填写应用的appid
std::string m_token = "";  //token， 请将控制台生成的token填写在此处，要求与上面的roomid、uid对应

std::shared_ptr<EventHandler> m_handler;

将以下数据类型的定义放在 mainwindow.cpp 构造函数 MainWindow::MainWindow 中。

qRegisterMetaType<std::string>();
qRegisterMetaType<bytertc::MediaStreamType>("bytertc::MediaStreamType");
qRegisterMetaType<bytertc::StreamRemoveReason>("bytertc::StreamRemoveReason");
//初始化UI样式
this->resize(500, 500);
QWidget* centralWidget = new QWidget(this);
QHBoxLayout* lay = new QHBoxLayout(centralWidget);
widget_local = new QWidget(this);
widget_remote = new QWidget(this);
lay->addWidget(widget_local);
lay->addWidget(widget_remote);
widget_local->setFixedSize(200, 200);
widget_remote->setFixedSize(200, 200);
widget_local->show();
widget_remote->show();
this->setCentralWidget(centralWidget);

创建引擎

创建引擎放在 mainwindow.cpp MainWindow::MainWindow 构造函数中。bytertc::createRTCVideo 用于创建 RTC 引擎，所有 RTC 相关的 API 调用都要在创建引擎之后。

//开始RTC接口调用，检查参数是否为空
    if (m_appid.empty() || m_token.empty() || m_uid.empty() || m_roomid.empty()) {
        QMessageBox box(QMessageBox::Warning, QStringLiteral("提示"), QString("paras is empty"), QMessageBox::Ok);
        box.exec();
        return;
    }

    //创建　EventHandler 对象，用于接收房间、引擎通知
    m_handler = std::make_shared<EventHandler>();
    connect(m_handler.get(), &EventHandler::sigRoomStateChanged, this, [this](std::string roomid, std::string uid, int state, std::string extra_info) {
        //房间状态变化
        qDebug() << Q_FUNC_INFO << "roomid=" << QString::fromStdString(roomid) << ",uid=" << QString::fromStdString(uid) << ",state=" << QString::number(state);
        });

    connect(m_handler.get(), &EventHandler::sigUserPublishStream, this, [this](std::string uid, bytertc::MediaStreamType type) {
        //远端用户发流
        qDebug() << Q_FUNC_INFO << "onUserPublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type);
        if (m_video) {
            bytertc::VideoCanvas cas;
            bytertc::RemoteStreamKey key;
            key.room_id = m_roomid.c_str();
            key.user_id = uid.c_str();
            key.stream_index = bytertc::kStreamIndexMain;
            cas.background_color = 0;
            cas.render_mode = bytertc::RenderMode::kRenderModeFit;
            cas.view = (void*)widget_remote->winId();
            m_video->setRemoteVideoCanvas(key, cas);
        }
        });

    connect(m_handler.get(), &EventHandler::sigUserUnpublishStream, this, [this](std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) {
        //远端用户停止发流
        qDebug() << Q_FUNC_INFO << "onUserUnpublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type) <<",reason=" << QString::number(reason);

        if (m_video) {
            bytertc::RemoteStreamKey key;
            key.room_id = m_roomid.c_str();
            key.user_id = uid.c_str();
            bytertc::VideoCanvas cas;
            cas.view = nullptr;
            m_video->setRemoteVideoCanvas(key, cas);
        }
        });

        m_video = bytertc::createRTCVideo(m_appid.c_str(), m_handler.get(), nullptr);
    if (m_video == nullptr) return;

采集音视频

创建引擎后，调用 startAudioCapture 开启音频采集，调用 startVideoCapture 开启视频采集。

//开启音视频采集
   m_video->startAudioCapture();
   m_video->startVideoCapture();

渲染本端视频流

调用 setLocalVideoCanvas 设置本端渲染窗口。

//设置本地预览窗口
    bytertc::VideoCanvas cas;
    cas.background_color = 0;
    cas.render_mode = bytertc::RenderMode::kRenderModeFit;
    cas.view = (void*)widget_local->winId();
    m_video->setLocalVideoCanvas(bytertc::kStreamIndexMain, cas);

创建并加入房间

调用 createRTCRoom 创建 RTC 房间，所有和房间相关的 API 都在 bytertc::IRTCRoom 内。
joinRoom 表示进房，进房状态可以通过 bytertc::IRTCRoomEventHandler 中 onRoomStateChanged 回调。

//进房
    m_room = m_video->createRTCRoom(m_roomid.c_str());
    if (m_room == nullptr) return;
    bytertc::UserInfo uinfo;
    bytertc::RTCRoomConfig conf;
    uinfo.extra_info = nullptr;
    uinfo.uid = m_uid.c_str();
    conf.is_auto_publish = true;
    conf.is_auto_subscribe_audio = true;
    conf.is_auto_subscribe_video = true;

    m_room->joinRoom(m_token.c_str(), uinfo, conf);
    m_room->setRTCRoomEventHandler(m_handler.get());

渲染远端视频流

说明

以下代码在 sigUserPublishStream 的槽函数中，已在创建引擎步骤中实现，不必重复实现。

EventHandler 类继承了 bytertc::IRTCRoomEventHandler，设置 setRTCRoomEventHandler 接收回调通知，回调接口内发射 sigUserPublishStream 信号，connect 槽中调用 setRemoteVideoCanvas 接口，设置远端视频窗口渲染。

connect(m_handler.get(), &EventHandler::sigUserPublishStream, this, [this](std::string uid, bytertc::MediaStreamType type) {
    //远端用户发流
    qDebug() << Q_FUNC_INFO << "onUserPublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type);
    if (m_video) {
        bytertc::VideoCanvas cas;
        bytertc::RemoteStreamKey key;
        key.room_id = m_roomid.c_str();
        key.user_id = uid.c_str();
        key.stream_index = bytertc::kStreamIndexMain;
        cas.background_color = 0;
        cas.render_mode = bytertc::RenderMode::kRenderModeFit;
        cas.view = (void*)widget_remote->winId();
        m_video->setRemoteVideoCanvas(key, cas);
    }
    });

停止渲染远端视频流

说明

以下代码在 sigUserPublishStream 的槽函数中，已在创建引擎步骤中实现，不必重复实现。

实现原理同渲染远端视频流，当远端用户停止发流后，本端收到 onUserUnpublishStream 回调，通过 sigUserUnpublishStream 信号，在槽函数中设置远端渲染窗口为空。

connect(m_handler.get(), &EventHandler::sigUserUnpublishStream, this, [this](std::string uid, bytertc::MediaStreamType type, bytertc::StreamRemoveReason reason) {
	//远端用户停止发流
	qDebug() << Q_FUNC_INFO << "onUserUnpublishStream,uid=" << QString::fromStdString(uid) << ",type=" << QString::number(type) <<",reason=" << QString::number(reason);

	if (m_video) {
	    bytertc::RemoteStreamKey key;
	    key.room_id = m_roomid.c_str();
	    key.user_id = uid.c_str();
	    bytertc::VideoCanvas cas;
	    cas.view = nullptr;
	    m_video->setRemoteVideoCanvas(key, cas);
	}
	});

停止音视频通话

以下代码在 mainwindow.cpp 析构函数 MainWindow::~MainWindow 中。调用 leaveRoom 离开房间，destroy 销毁房间；调用 stopAudioCapture、stopVideoCapture 停止音视频采集；调用 destroyRTCVideo 销毁 RTC 引擎。

//销毁房间
if (m_room) {
    m_room->leaveRoom();
    m_room->destroy();
    m_room = nullptr;
}
//销毁引擎
if (m_video) {
    m_video->stopAudioCapture();
    m_video->stopVideoCapture();
    bytertc::destroyRTCVideo();
    m_video = nullptr;
}

检查进房参数

至此，代码已经基本搭建完成。将 mainwindow.h 中的 m_roomid、m_uid、m_appid、m_token 替换为你在控制台上获取的 AppID、临时 Token，以及你在生成临时 Token 时使用的房间 ID 和用户 ID。

编译与运行

单击 Qt Creator 窗口左下角的运行按钮（或使用 Command ⌘ + R 快捷键）进行编译与调试。

如果你想体验双端通话，请使用另一台设备上加入同一个 RTC 房间。你需要使用相同的 AppID、相同的房间 ID、不同的用户 ID 生成新的临时 Token。双端通话效果如下：

常见问题

实时音视频
