本文档主要用于对于魔方组件、action、plugin插件二开流程的梳理以及发布。

魔方组件分为两种：

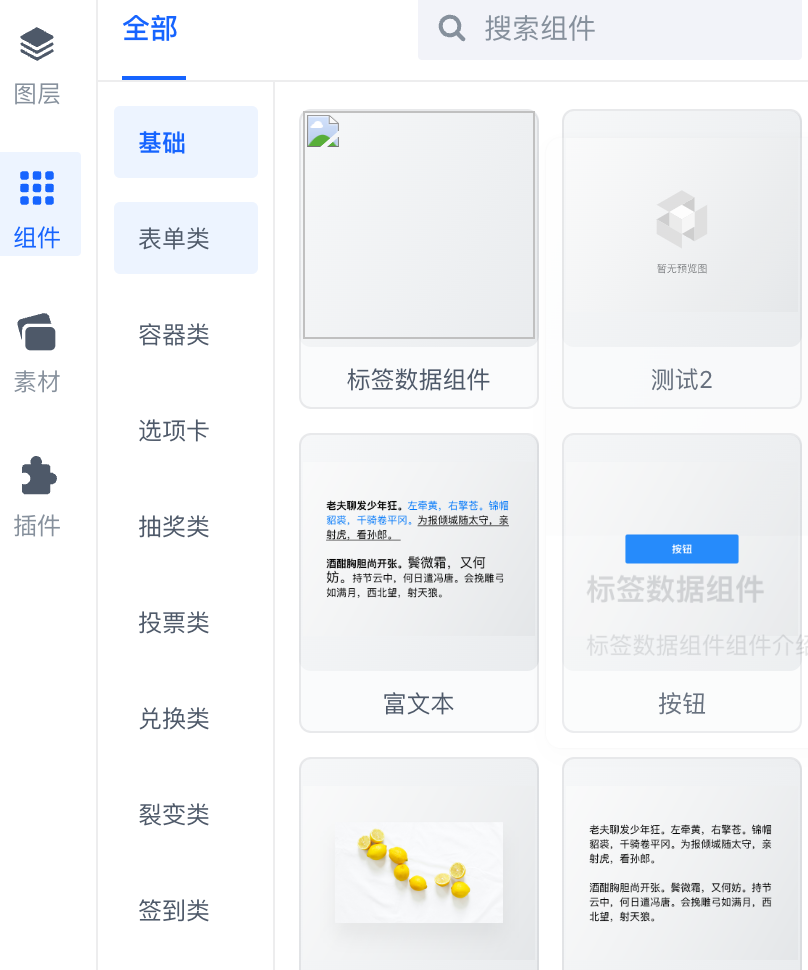

• 左侧通用组件：可拉入编辑框的通用组件。

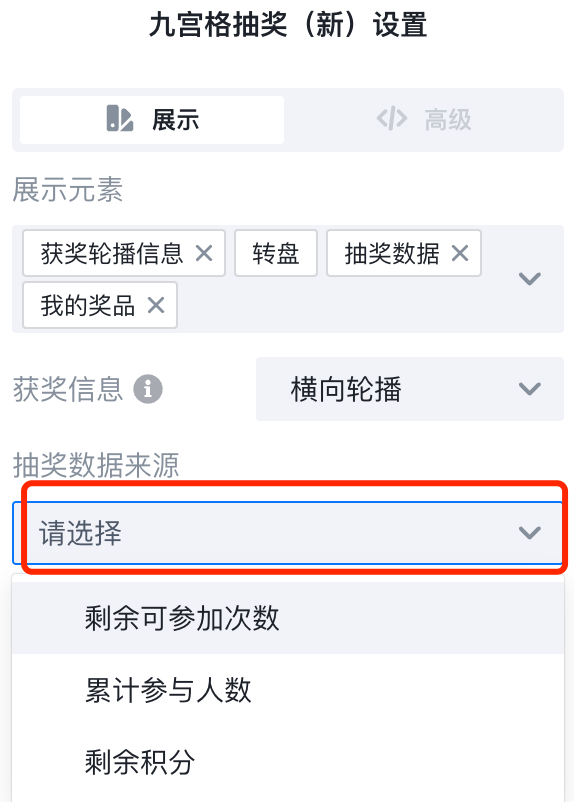

• 右侧配置组件：如下是一个 Select 选择组件，可用于传入数据或支持请求拉取数据。

3.1 进行cli工具安装

详见 魔方Cli工具使用指南

3.2 通用组件开发流程

3.2.1 确认组件配置

魔方组件配置包括：样式配置 以及 个性化配置 部分，在 editor.js 或者 组件的 props 目录，前者是旧版，后者是新版。

1. 样式配置：分为两部分 priorStyleConfig 和 optionalStyleConfig 。

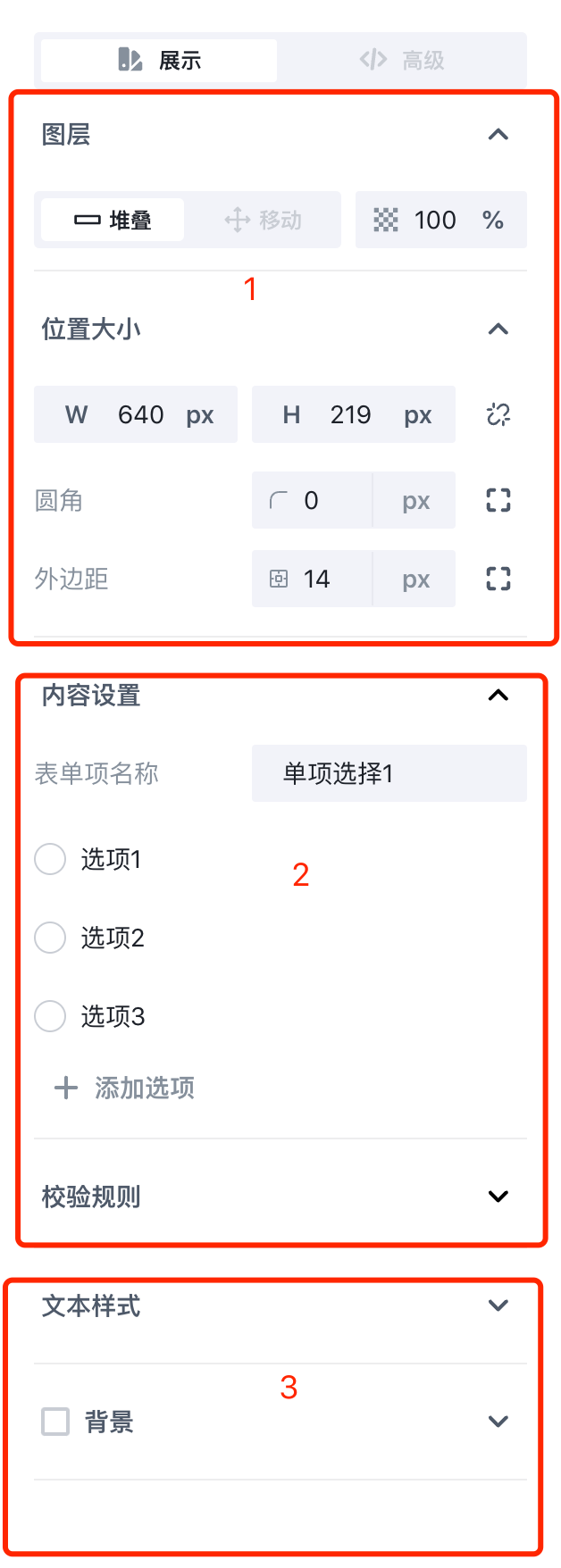

   • 图中，部分 1 是 priorStyleConfig，表示优先级最高的样式设置，是在右侧编排配置中展示配置的最上面部分。
   • 部分 3 是 optionalStyleConfig，表示可选的样式配置部分，在右侧编排配置展示配置的最下面部分。
   • optionalStyleConfig面前的勾选代表这一项配置有没有值或initValue，去掉勾选可以去掉值。
2. 个性化配置：在 props 字段配置，部分 2 就是个性化配置项。

3.2.2 元素配置

区分一下旧版和新版，旧版是在 editor.js 下编写一堆对象，新版是 基于magicProps、magicElements、magicElementsProps 去注入配置生成。

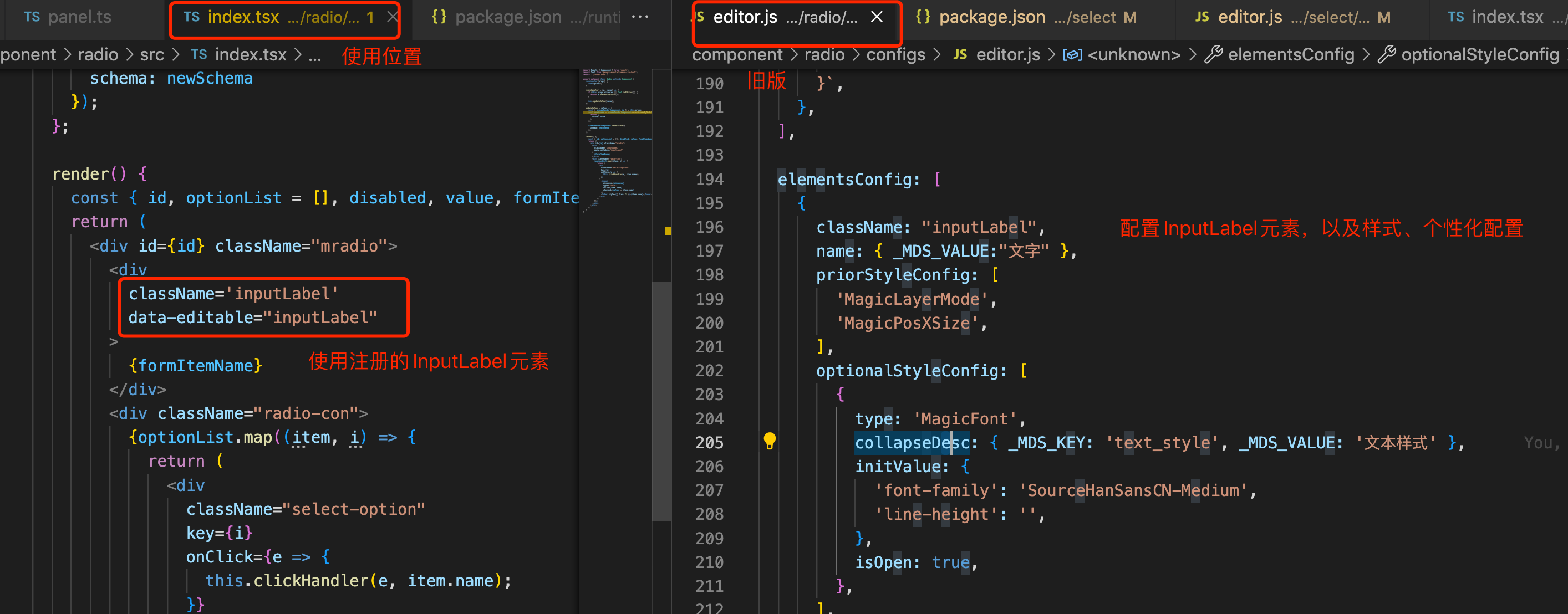

1. 旧版：对于元素而言（通过在组件中，设置 html 元素添加 data-editable 属性，如 data-editable="inputLabel" ，去指定可配置元素的类名），样式配置和个性化配置均配置在 elementsConfig 字段下，需要注意：
   1. className一定要指定和data-editable设置的一样的类名。
   2. 样式配置 priorStyleConfig 和 optionalStyleConfig 与组件的配置方式一致 。
   3. 个性化配置则不同，通过字段 effectCptKeys 配置数组（数组中的元素为组件的个性化配置 props 项的 cpt_key）来显式指定，当前元素要设置哪些继承的组件中的个性化配置项。如果只需要在选中元素时展示此个性化配置项，组件选中时不展示，则需要在组件的 props 里设置此个性化配置的 hide 属性为 true 。

元素默认是可以拖拽来调整大小和位置的，如果要禁用该行为，可以添加 data-elemdraggable="false" 属性，如：

<div
    className="play-btn btn"
    data-editable="play-btn"
    data-elemdraggable="false"
    onClick={this.handleClick}
/>

2. 新版：

旧版基于className和data-editable的元素选中有两个问题 ① 元素渲染的 DOM 层级必须在组件层级下面 ② 最终注入的 css 选择器为 ID + Classname，一些跨端方案如 Lynx 不支持。

新、旧版的配置对比，旧版都是写在 editor.js 里，新版抽取了三个配置设置。

// 旧版 editor.js 配置
const config = {
    category: 'lottery',
    name: 'lotteryspin',
    priorStyleConfig: [
       'MagicLayerMode',
       {
         type: 'MagicPosXSize',
         initValue: {
             width: '640px',
             height: '143px',
          },
        },
    ],
    props: [{
      cpt_key: 'dataSource',
      type: 'MagicSelect',
      uiType: "block",
      desc: {
        _MDS_KEY: "dataSource_desc",
        _MDS_VALUE: "数据来源",
      },
      multiple: true,
      optionList: [],
    }],
    elementsConfig: [elementsConfig],
    optionalStyleConfig: [optionalStyleConfig],
    extra: [extra]
}

新版
Cli 提供三种设置配置的方式，config 与旧版的属性字段一致。

• magicProps(key, config) // 组件属性的配置，等同于props[]​内的配置。
• magicElements(key, config) // 选中元素的配置，等同于elementsConfig[]​的配置。
• magicElementsProps(elementKey, propKey, config) // 选中元素内属性配置。

//panel.ts
magicProps('dataSource', {
  type: 'MagicSelect',
  uiType: 'block',
  desc: {
    _MDS_KEY: 'dataSource_desc',
    _MDS_VALUE: '抽奖数据来源',
  },
  multiple: true,
  optionList: [],
});
magicElements('address-wrapper', {
  name: { _MDS_VALUE: '地址填写页'}
})
magicElementsProps('address-wrapper', 'addressBgCollapse', {
  type: 'MagicCollapse',
  showDivide: true,
  desc: '背景及标题',
  initValue: true,
})
// index.tsx 引入panel.ts
import './panel';

magicElements与magicElementsProps区别：magicElementsProps能直接配置选中元素内部属性，下面两种写法效果一致。

magicElements("title", {
  name: "标题",
  optionalStyleConfig: ["MagicFont"],
  props: [{ cpt_key: "text", type: "MagicInput", desc: "文本" }],
});

magicElementsProps("title", "text", { type: "MagicInput", desc: "文本" });

3.2.3 旧版开发示例

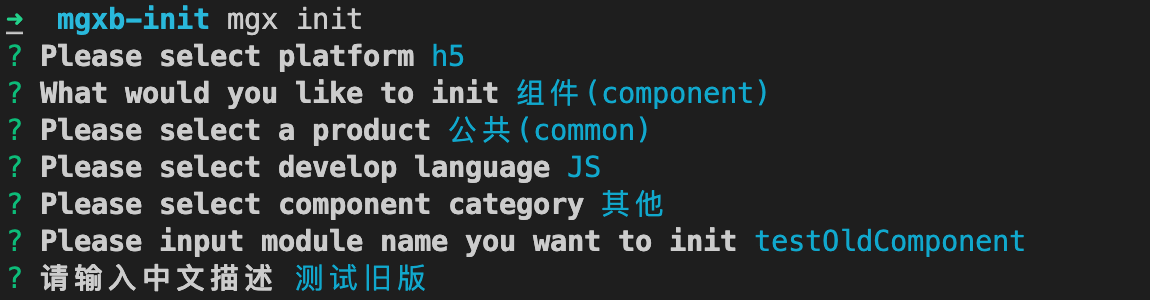

magic-cli 进行项目初始化，组件类型自选，其他常规。

editor.js 配置示例：

module.exports = {
  category: "other", // 组件类型，上方选择
  appId: ["0"], // 0 表示公共业务线
  name: "testOldComponent", // 组件名称
  // 个性化配置
  // hide 字段不传默认是false
  // props 选项是对象形式
  props: [{
      cpt_key: 'contentSetting',
      type: 'MagicCollapse',
      desc: { _MDS_KEY: 'contentSetting_desc', _MDS_VALUE: '内容设置' },
      initValue: true,
    },
    {
      cpt_key: 'formNamespace',
      type: 'MagicInput',
      desc: {
        _MDS_: '表单名称',
      },
      initValue: '',
      hide: true,
      disabled: true,
      filterRegExp: '\\S+',
      filterFailDesc: {
        _MDS_VALUE: '表单名称不能为空',
      },
    },
    {
      cpt_key: 'formItemName',
      type: 'MagicInput',
      initValue: '',
      desc: { _MDS_KEY: 'formItemName_desc', _MDS_VALUE: '表单项名称' },

      hide: false,
      filterFunc: `function (props, dispatch, UI) {
        if (props.contentSetting === false) {
          dispatch({ 'hide': true });
        }
      }`,
    },
  ],
  // 优先的样式配置部分，可自定义选择
  // 灵活支持字符串和对象两种配置方式，对象配置，传入该组件需要的参数
  priorStyleConfig: [
    {
      type: "MagicWidthXHeight",
      initValue: {
        width: '300px',
        height: '100px'
      }
    },
  ],

  // 底部允许的样式配置部分，可选
  //  MagicBorder, MagicFont, MagicBackgroundImage, MagicBackgroundColor, MagicBackground, MagicOpacity
  optionalStyleConfig: [
    "MagicBackground",
    "MagicOpacity"
  ],
  // 元素配置
  // 显示说明可配置元素会被哪些配置影响，不指定则选中元素时不展示配置
  elementsConfig: [{
    className: "usename", // 类名，不带.号
    name: { _MDS_: "用户昵称"}, // B端右侧配置区最上方的展示title
    optionalStyleConfig: [],
    // 受影响的配置项的cpt_key集合
    effectCptKeys: ["formItemName"],
    props: [
      {
        cpt_key: 'name',
        type: 'MagicInput',
        desc: {
          _MDS_: '用户名称',
        },
        initValue: '',
      }
    ],
    // 元素可配置的样式
    priorStyleConfig: [
      'MagicWidthXHeight',
      {
        type: 'MagicLeftXTop',
      },

      'MagicOpacity',
      {
        type: 'MagicTRBL',
        styleName: 'border-radius',
      },
      'MagicDivide',
    ],
  }],
  desc: {
    "_MDS_KEY": "desc",
    "_MDS_VALUE": "测试旧版"
  }, // 描述内容，左侧组件卡片展示出来的名称
  introduction: {
    "_MDS_KEY": "introduction",
    "_MDS_VALUE": "测试旧版组件介绍" // 填入组件介绍
  },
  preview:"../assets/logo.png", //组件预览图路径相对地址
  thumbnail: "", // 组件icon路径相对地址
  thumbnailType: "icon", // 组件类型：image/icon
  tutorial: "", //教程地址，填写doc链接即可
  abilities: {},  // 组件能力，可以定义组件的能力，可见 附录
  extra: { // 配置一些额外能力
    "action": false, // 配置事件动作能力，需要的传入对象
    "api": false,  // api配置信息
    "tea": [ {event: "TEATEST", eventDesc: { _MDS_VALUE : "tea打点描述，参数有inappEvent:Test" }}], // 挂载tea上报事件
  }
}

index.js / index.jsx上修改

import React from 'react';
import './index.scss';

const TestOldComponent = (props) => {
  return (
    <div
      id={props.id}
      className="mtestOldComponent"
      data-comp-type={props.magicComType}
    >
      {/* elementsConfig 设置选中元素的classname需要 对应注入 */}
      <div className='usename' data-editable="usename">
        {props.usename_name || '用户名称'}
      </div>
      <input />
    </div>
  );
}

export default TestOldComponent;

本地开发调试 & 上线

// 选择你所需要的地址
~ mgx region use xxx
// 本地开放
~ mgx dev

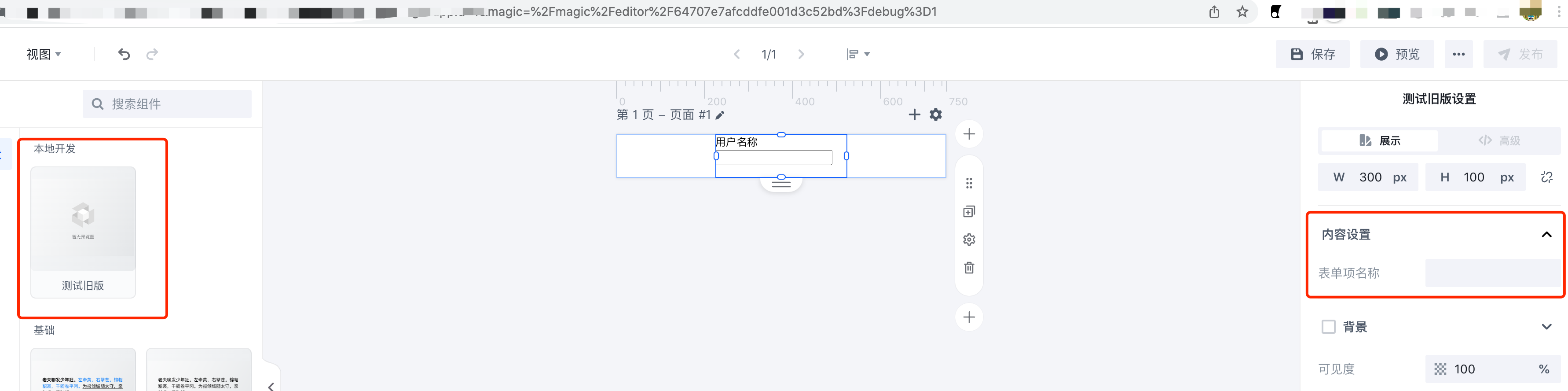

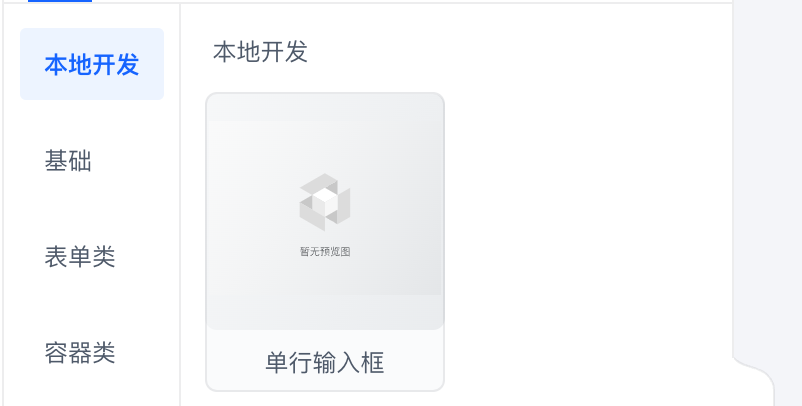

打开编辑器页面，加入?debug=1，找到本地开发的组件。

调试完成之后上线。

// 上传
~ mgx bundle
// 发布
~ mgx deploy

3.2.4 新版开发

目前对外不支持新版开发，原因是能力引用了内部模块内容，待后续有需要看如何开放兼容。

3.2.5 组件分类category

3.2.6 样式配置 / 个性化配置 和一些配置能力支持的组件类型及方法

可详见这里，找出自定义想要的配置方法 B端控件editor.js配置手册（对外） 。

3.3 配置组件开发流程

3.3.1 初始化

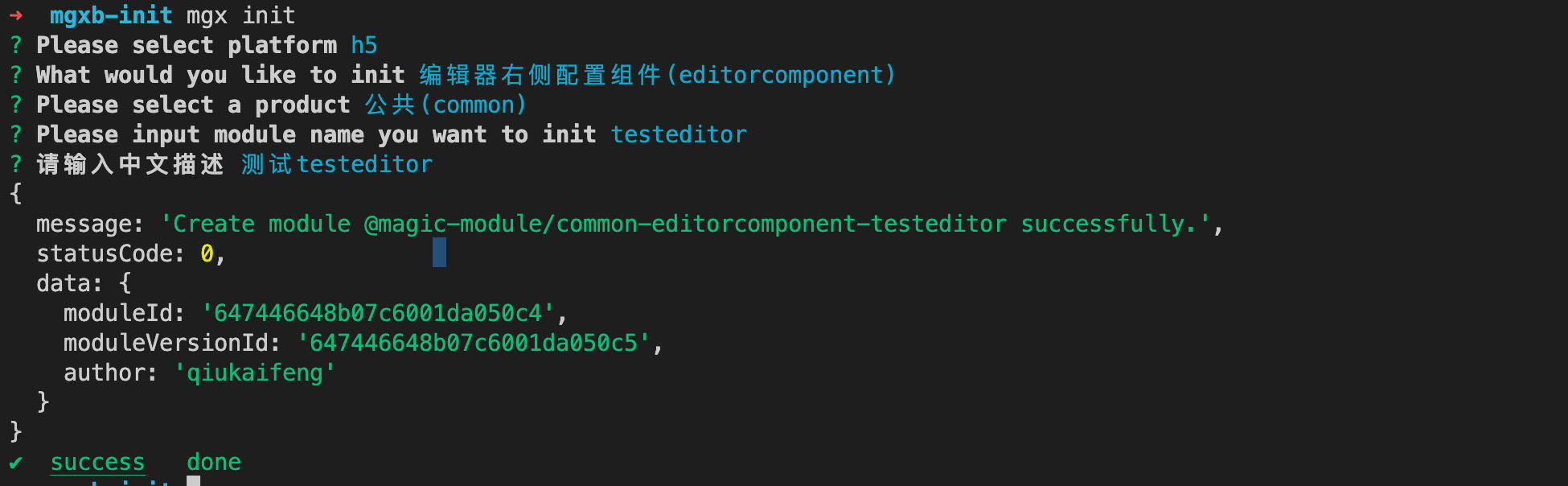

装完magic-cli后，进行项目初始化。

3.3.2 自定义组件开发，编写代码

进入目录，修改./src/index.tsx，根据自身需要实现的功能编写代码。

~ cd testeditor

写入一些自定义的逻辑，如下测试用例：功能是 根据输入框的值，会在下方进行输出。

import React, { useState, useMemo } from 'react';
import MagicInput from '@editorcomponent/MagicInput';

import './index.scss';
const Testeditor = (props) => {
  const {
    compValue,
    desc,
    key,
    onChange
  } = props;

  return (
    <div className="editorcomponent-testeditor">
      {desc}：
      <MagicInput
        compValue={compValue}
        onChange={(val: string) => {
          onChange(val);
        }}
      />
      {compValue && `输入内容：${compValue}`}
    </div>
  );
}
export default Testeditor;

3.3.3 修改使用组件中editor的props

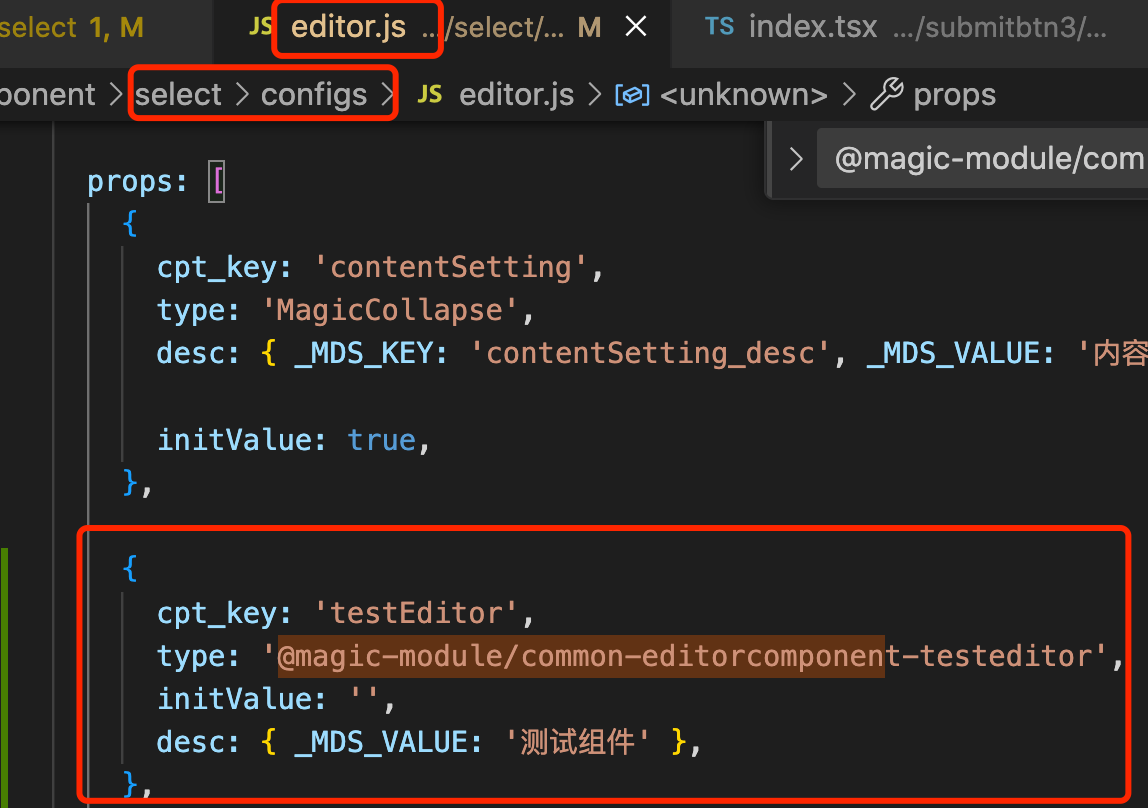

进入需要使用的组件目录，修改editor.js/ts 中的 props 。
如在 select 组件增加一个配置，其中 type 值可见 testeditor 目录下的 h5（或者是pc）/configs/base.json 的 uniqueId 字段。

3.3.4 本地开发验证

本地开放时，在使用组件 【select】组件目录 和 自定义组件【testeditor】目录下，启动 socket 服务。
在自定义右侧配置组件目录，即【testeditor】和 使用的组件目录【select】目录下，启动socket服务。

// 切换到 testeditor目录终端
~ cd testeditor/h5
~ mgx dev
//  切换到 select 目录终端
~ cd select/h5
~ mgx dev

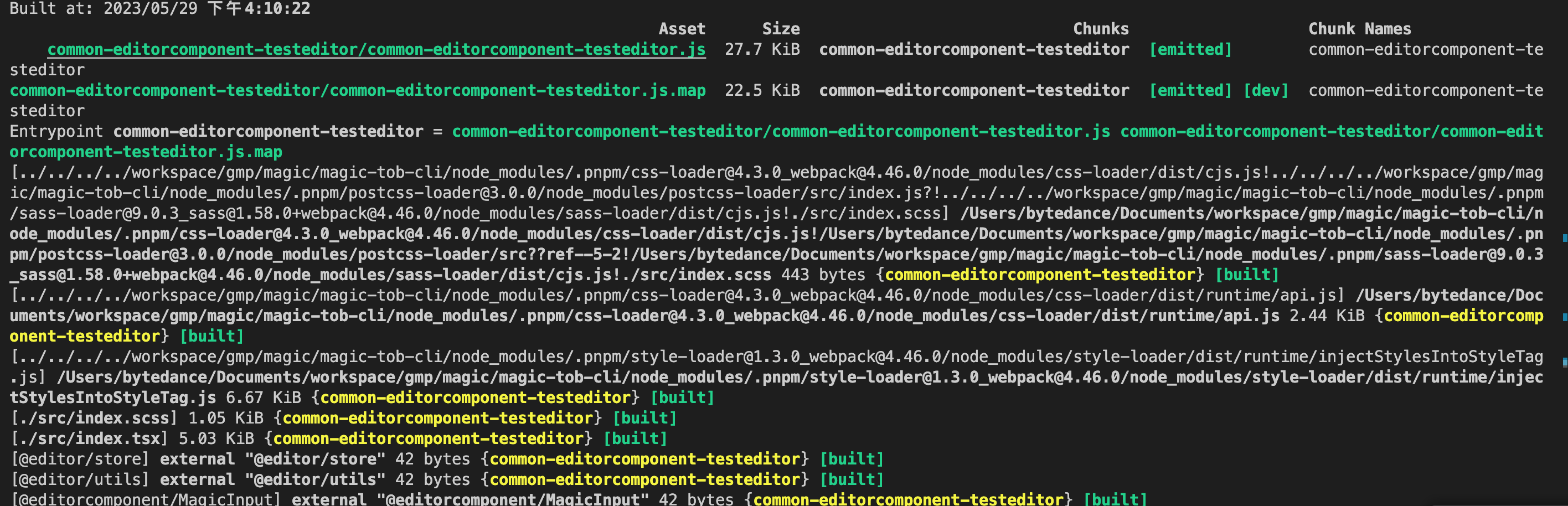

testeditor：dev打包

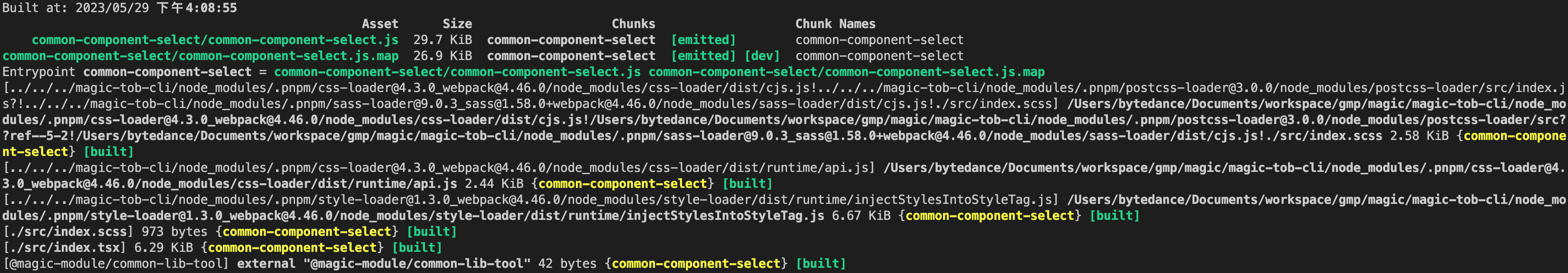

select：dev打包

3.3.5 代理网页连接验证

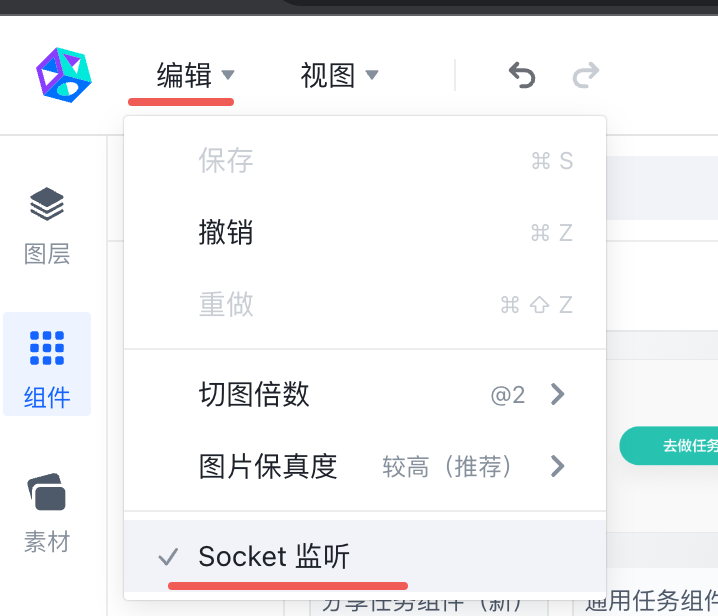

打开编辑器网页，开启 Socket 监听，进入开发者模式。

测试一下功能：底下会打印输出的内容，测试成功。

3.3.6 调试

进行功能开发&调试，比如我需要在原先下方输出值的同时，再加一个计算含有数字总值的功能。

import React, { useState, useMemo } from 'react';
import MagicInput from '@editorcomponent/MagicInput';

import './index.scss';
const Testeditor = (props) => {
  const {
    compValue,
    desc,
    key,
    onChange
  } = props;
  const [numList, setNumList] = useState([]);

  const total = useMemo(() => {
    return numList.reduce((prev, next) => {
      return prev + Number(next)
    }, 0)
  }, [numList])

  return (
    <div className="editorcomponent-testeditor">
      {desc}：
      <MagicInput
        compValue={compValue}
        onChange={(val: string) => {
          setNumList(val.match(/\d/g) || []);
          onChange(val);
        }}
      />
      {compValue && `输入内容：${compValue}`}
      {total > 0 && `含有数字总值为：${total}`}
    </div>
  );
}
export default Testeditor;

效果如下：

3.3.7 上线

本地开发调试完毕之后，保存代码，关掉socket连接，确认无误之后，发布上线。

~ mgx upload
~ mgx publish

3.3.8 附录

4.1 action是什么

action动作是一个方法的声明，包括方法的类型、名称、参数以及方法代码。
动作概念，是以配置的方式，将事件（click、change）与动作关联起来，即可以以配置的方式实现页面交互。

4.2 开发流程

4.2.1 初始化

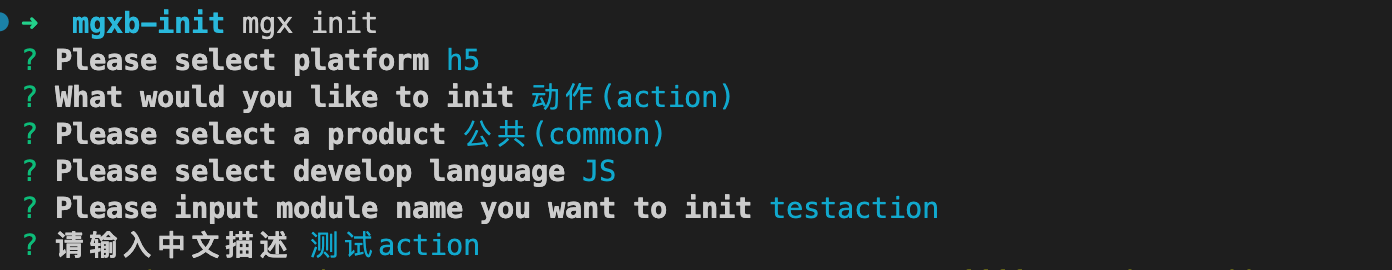

1. 执行 mgx init ，初始化名为 testaction 的动作，选择 action 类型。

testaction/h5
├── configs
│   ├── base.json
│   └── editor.js
├── dist // 初始化的时候没有
├── entry // 初始化的时候没有
├── package.json
└── src
    └── index.js

2. 动作不支持本地调试，需要上传，在运行时调试，预览的beta页面上进行 console

// 上传
~ mgx bundle
// 发布
~ mgx deploy

完成上传后用到action动作的组件会看到新动作插入。

4.2.2 开发

比如要开发一个点击跳转到其他网页的功能。
先编写配置文件：

// editor.js
module.exports = {
    // appId: ['0'], // 提供给业务线使用，可选
    actionType: 'custom', // 动作类型
    actionName: 'testaction', // 动作名
    actionDesc: { // 动作描述
      _MDS_KEY: 'desc',
      _MDS_VALUE: '测试动作',
    },
    actionParams: [ // action组件的参数对象，
      {
        cpt_key: 'locationHref',
        desc: {
          _MDS_VALUE: '网址',
        },
        type: 'MagicInput',
        initValue: {
          _MDS_VALUE: '',
        },
        width: '100%',
      },
    ],
   env: ['in', 'out', 'all'], // 执行环境 in 端内 out 端外 all 全部
   hide: false, // 编辑器事件动作配置面板中显示、隐藏
};

代码实现：index.js

function (actionParams,node,extra,args) {
  location.href = actionParams.locationHref;
}

参数说明：

{
    schemaRenderComponent,
    tool, // 注入tool工具函数
}

4.2.3 action 与组件绑定

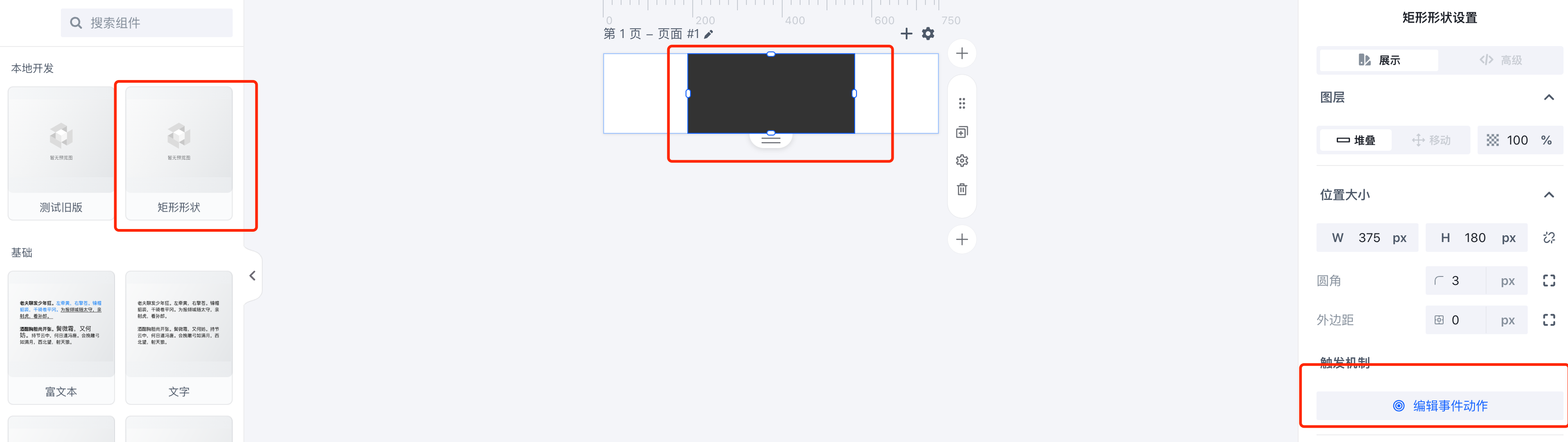

使用组件必须在自己的配置文件 editor.js 添加配置项 extra.action，如在 “矩形形状” 组件加入 action 。

action: {
  filterEvent: ['onClick', 'componentDidMount'],
  initValue: [
    {
      options: { env: 'all' },
      eventType: 'onClick',
      eventStop: 'return window.__EDITOR__ === true;',
      hide: true,
    },
  ],
},

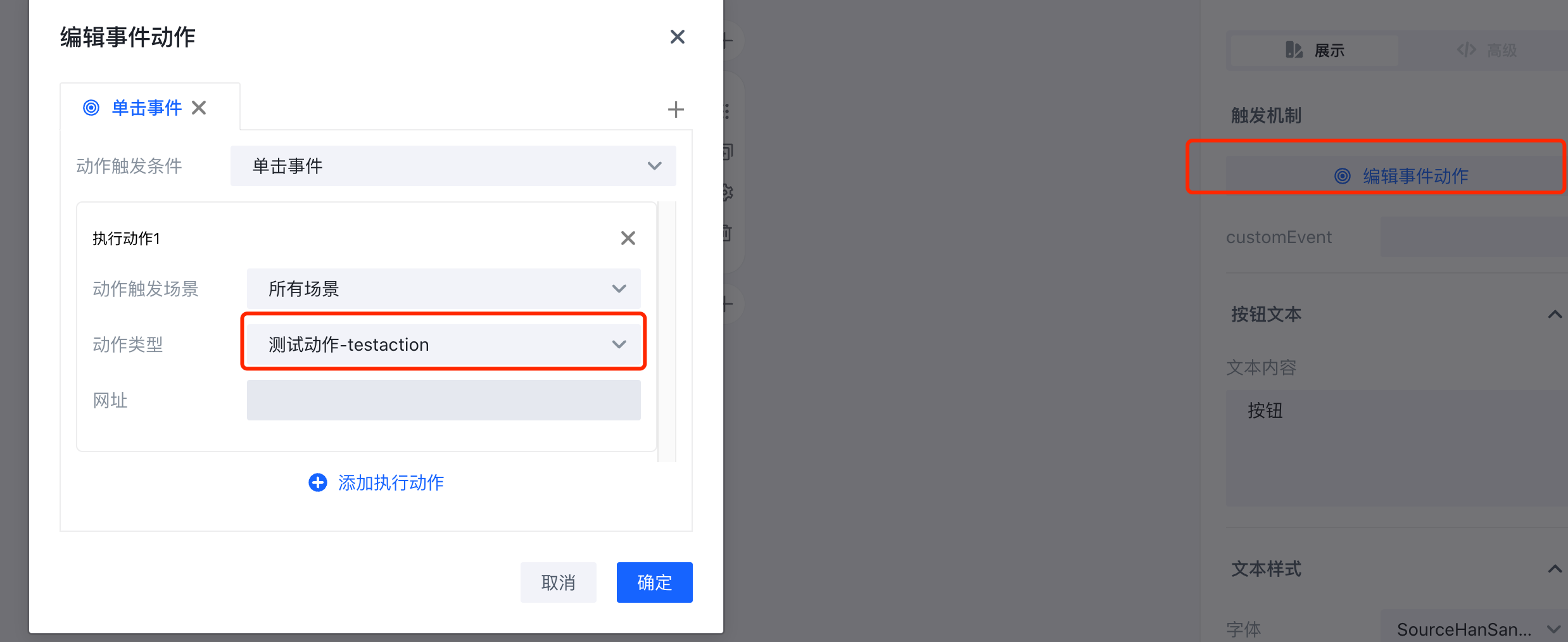

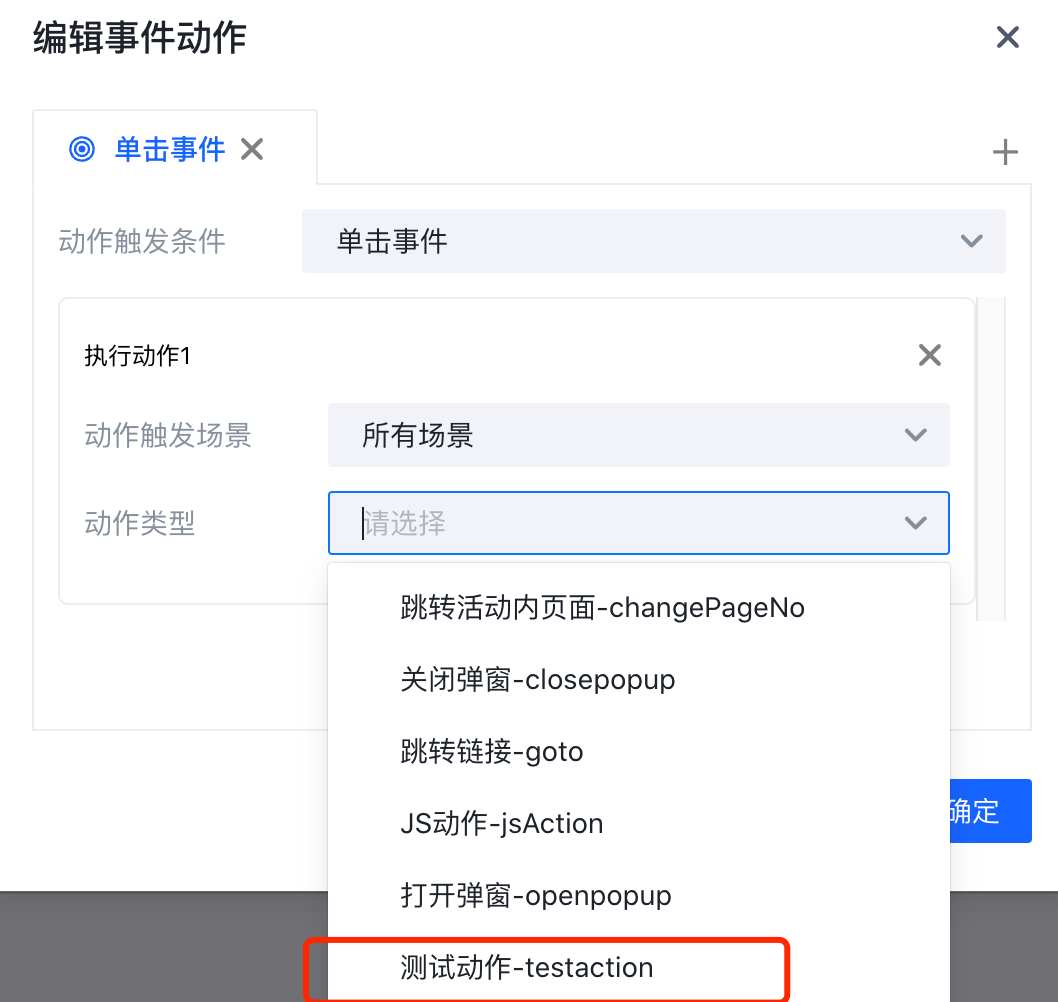

打开事件动作弹窗，能看到 自定义的 action -- testaction，触发条件有 点击（onClick） 和 加载（componentDidMount） 的时候。

extra.action 配置

extra: {
    // 值为true时开启将动作代码注入到组件props中的功能， 值为对象时，精确控制可配置的动作类型、参数
    action: true ,// 开启后会将动作配置注入到组件props中

    action: { // 精确配置
        visible:true, // 在编辑器显示动作控制面板，默认为true

        filterEvent:['onClick', 'onDoubleClick'], //支持配置的事件，默认所有.
        // 目前魔方支持onClick onDoubleClick,
        // componentDidMount ,componentWillUnmount onAnimationEnd
        filterType:['jsb', 'goto'],  // 默认所有，与动作的actionType对应支持可配置的动作类型 tool, jsb，go'to


        //魔方编辑器会将配置的动作代码以eventName名字传入
        // 比如当配置了onClick 这个event对应的action为openLiveRoom ， 会将openLiveRoom
        // 对应的代码片段绑定为onClick 作为组件的props传入

        initValue: [ // 编辑器动作面板配置的初始值，会依次将对应参数注入到组件props中 ，
        // 当存在多个同名事件时，调用一次， 都会执行。
          eventType: "onAnimationEnd", // 事件名
          eventStop: "return !!window.__EDITOR__" // 不注入到组件props中的场景。代码片段中this指向魔方提供的公用tool
          options: {
            env: "all" , // 端内外场景  'in'|'out'｜'all'
          },
          actionType: "state", // 动作类型 'magicUnifyJsb' 'custom' ...
          actionName: "resetSchemaByNodeId", // 对应的动作名称
          actionParams: { // 对应动作的参数
            componentId: -1,
            callback: `
              function (props) {
                return { playing: false };
              }
            `,
           hide:false, // 配置该默认值项在编辑器是否可见。
          },
        ]
    }
}

4.2.4 动作类型

4.2.5 端能力调用

务线接入时，会填写业务线对应jsb sdk 的cdn地址和挂载到window对象上的jsb对象名称。魔方在运行时会以script 标签的形式加载该js文件，并将该jsb对象挂载到window.__MAGIC__.action.jsb 这一对象上。业务线在调用端能力时可直接使用该方法。

5.1 插件是啥

插件为业务线的C端页面提供了可插拔的代码植入方式。
通过插件，研发人员可以在页面不同位置植入代码，去执行一些全局定制逻辑。甚至可以替换魔方提供的页面渲染引擎。

5.2 开发流程

5.2.1 初始化

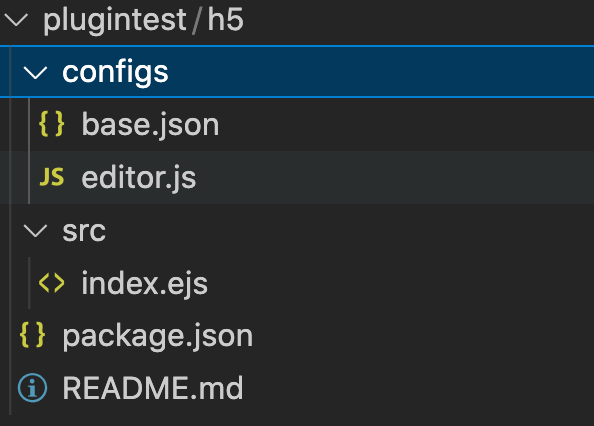

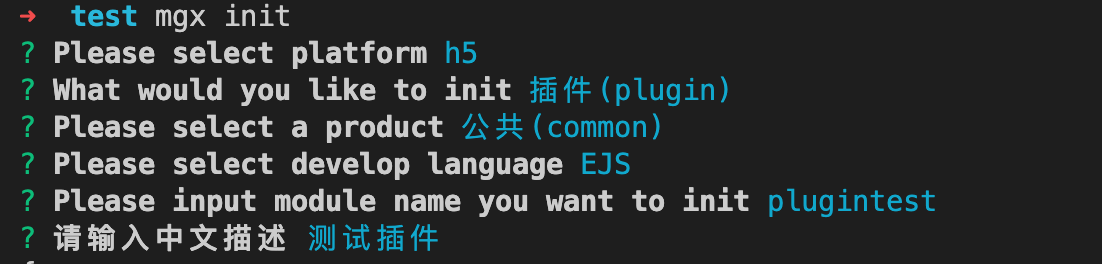

在本地的文件夹中执行 mgx init 进行初始化，选择 plugin 类型。

5.2.2 开发

配置文件

// editor.js
module.exports = {
  appId: ["0"],
  desc: {
    "_MDS_KEY": "desc",
    "_MDS_VALUE": "背景颜色" // 插件名称
  },
  introduction: '改变背景颜色', // 插件功能描述
  position: "bodyBottom", // 插件插入页面位置 headTop、headBottom,bodyBottom， bundle类型可以注释掉
  online: true,
  pluginType: "ejs", // ejs模板，或者是bundle打包
  panelType: 'smartWindow', // 参数填写弹窗类型，目前仅支持 smartWindow
  // 启用插件时，可填写的的参数
  pluginParams: [
    {
      cpt_key: 'color',
      type:'MagicInput',
      initValue:'#ffffff',
      desc: {
        _MDS_VALUE: '背景颜色'
      },
      placeholder: '请输入'
    }
  ],
}

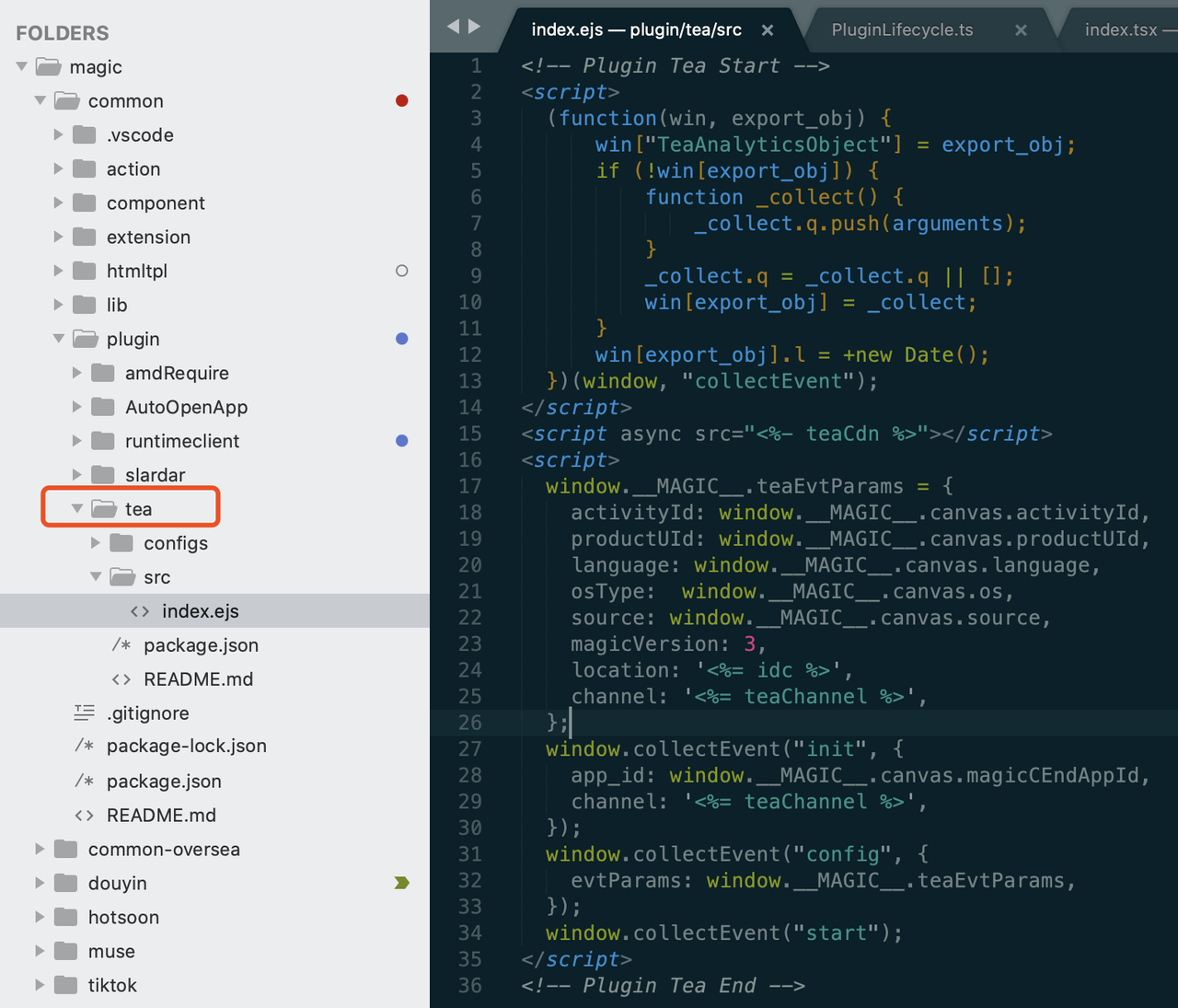

插件文件

<!-- index.ejs -->
<!-- 编写插件内容 -->
<script>
 // 可通过 ejs 的变量语法，获取启用插件时填写的参数，例如：editor.js 中配置了 color 参数，这里通过 <%= color %> 获取
  document.body.style.backgroundColor = '<%= color %>'
</script>

5.2.3 插件类型

pluginType

• ejs：格式为ejs模板，一般是script标签。

• bundle：会被打包成单js文件，通过script src引入活动页，有两种bundlerType
  • default：可以是js/ts或者jsx/tsx

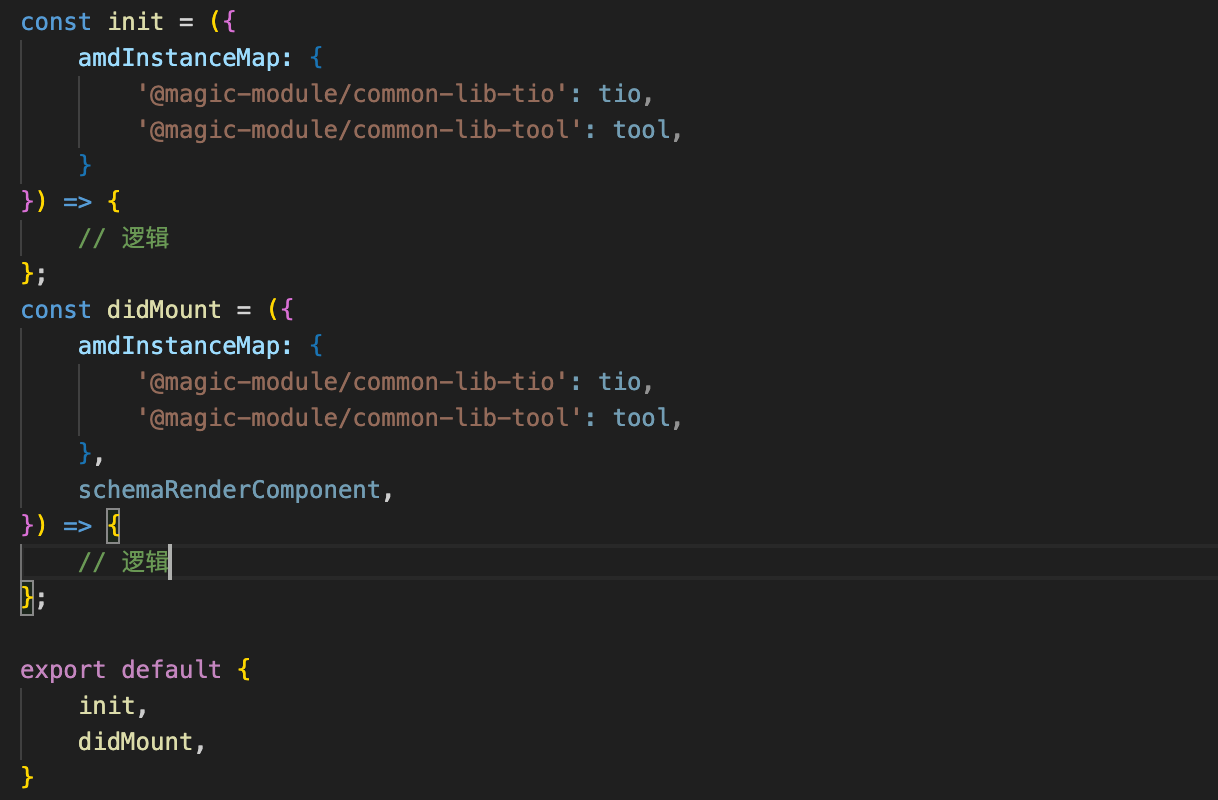

• amd：格式为 export 出一个对象，支持 init、didMount 生命周期

6.1 如何在本地开发调试

自定义开发的组件，需要经过注册，编译，结合 proxy 代理到页面上。

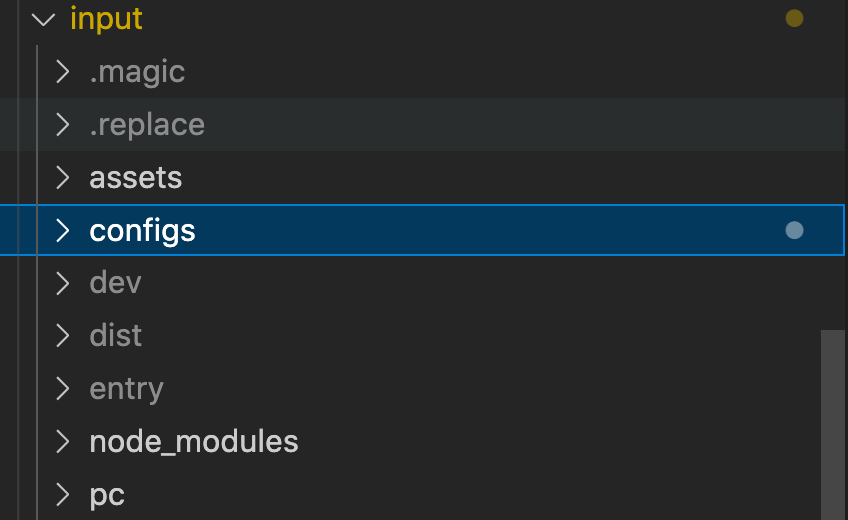

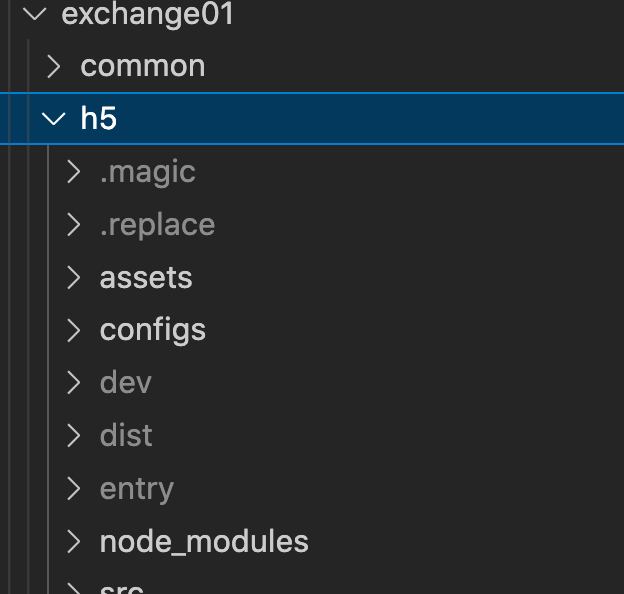

1. 切换目录到组件下 cd ~/xxx 若组件是 h5，还需要往下进去h5层，左图就是 cd /input，右图是cd exchange01/h5。

2. 进行组件注册，如果注册过可跳过，注册后进行本地编译进入开发模式。

mgx -v
mgx register
mgx dev

3. 在顶部编辑的下拉框选择开启socket监听，在右侧tab栏出现本地开发对应组件即说明连接成功

6.2 引入lib库（TypeScript 场景）

如果需要引入lib中的工具库，如tio tool，需要在package.json中添加，然后pnpm install 。

"devDependencies": {
    "@magic-module/common-lib-bus": "^1.0.2",
    "@magic-module/common-lib-tio": "^1.0.1",
    "@magic-module/common-lib-tool": "^1.0.6-beta.0"
  },

然后在src同级增加目录typings，里面新增index.d.ts，并声明模块

declare module '@magic-module/common-lib-tio'
declare module '@magic-module/common-lib-tool'

6.3 组件中获取插件信息

插件的开启状态、配置的属性，可在组件中获取，支持在 2 个场景中获取。

1. H5 编辑器页面获取

在 editor.js 中添加提个隐藏属性，使用 store 获取活动信息，从中获取插件信息。

{
  // ...

  props: [
    // ...
    {
      cpt_key: 'plugin_props_a',
      hidden: true,
      filterFunc: function (props, dispatch) {
        // 1. 需要获取数据的插件名称
        const name = '@magic-module/common-plugin-bodycolor'

        // 2. 从 store 中获取插件，插件开启后才能获取到
        const plugin = store.getState().config?.activityData?.plugins?.default?.find(item => item.name === name)
        // 3. 获取属性值，比如属性名为 pageNo
        const value = plugin?.params.pageNo

        // 4. 将属性值设置到 plugin_props_a 的值中
        // 组件中通过 this.props.plugin_props_a 获取
        if (value) {
          dispatch({
            initValue: value
          })
        }
      }
    }
  ]

  // ...
}

在组件首次添加、再次选中时，将执行 filterFunc 进行获取。
所以，如果开启插件后，没有再选中组件，将无法获取。如果是 C 端场景，请使用 C 端获取方式稳定获取。

2. C 端 H5 页面获取

通过全局变量获取，获取前需要判断是否在编辑器内，编辑器内无法获取。

if (!tool.isEditor()) {
  // 1. 需要获取数据的插件名称
  const name = '@magic-module/common-plugin-bodycolor'

  // 2. 获取属性值，比如属性名为 pageNo
  const value = window.__MAGIC__.plugins[name].params.pageNo
}
