使用OpenAPI方式进行数据查询时，您可以设置查询结果返回的图表格式（imageFormat参数），本文为您介绍不同类型的图表返回结果如何解析使用。

在数据查询OpenAPI中，您可以设置imageFormat参数设置查询结果的图表格式，支持设置为：

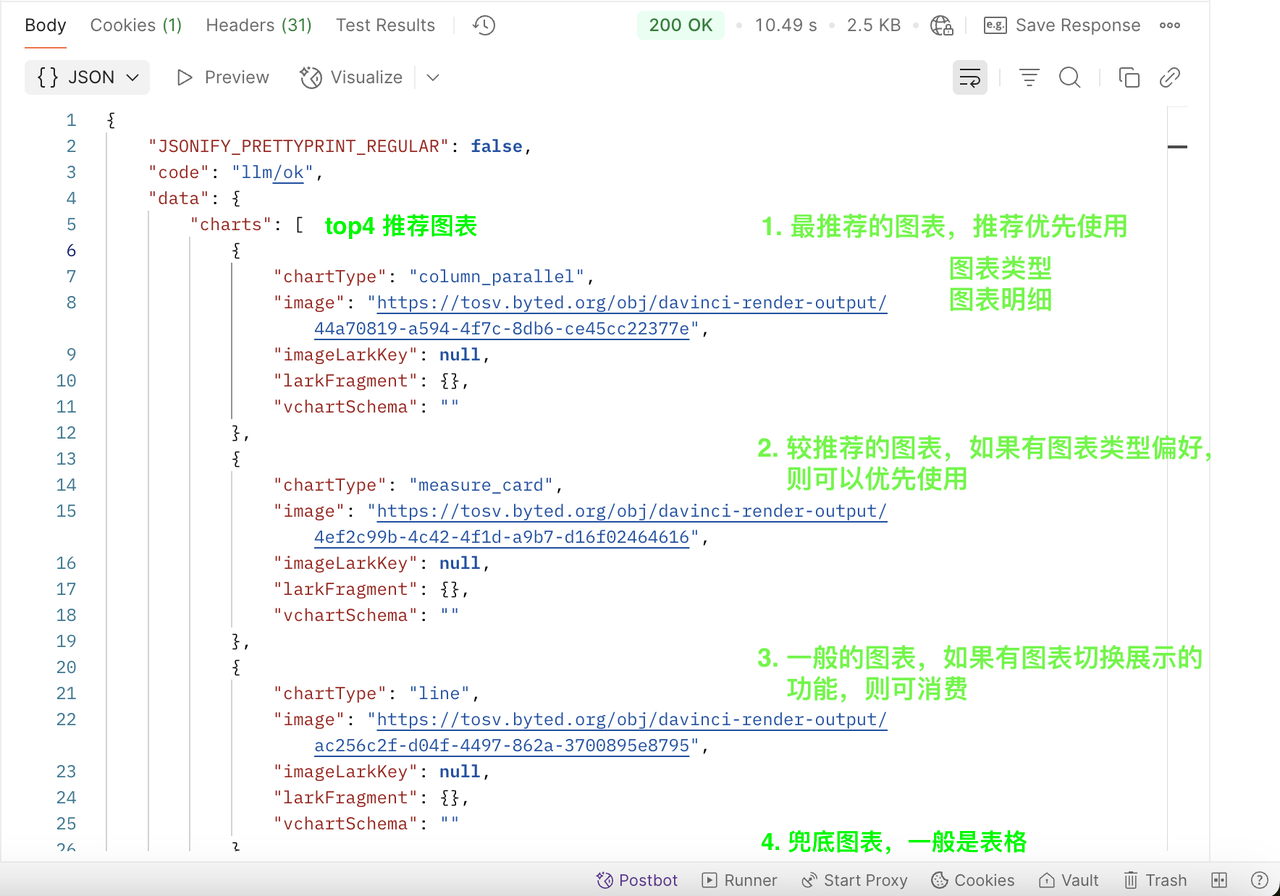

运行数据查询OpenAPI后的返回结果中，charts字段即为返回的推荐图表列表，当前最多返回top4图表，即最符合场景的4个图表，优先推荐顺序是从上到下，即第一个是最推荐的。您可以通过设置入参 maxImageNumber 修改返回 topN图表数量。

image_url格式

当 OpenApi 传入的入参 imageFormat 为"image_url"时，返回图表为静态图片 url 地址格式，您可直接消费图片链接即可，无需其他处理。

lark_fragment格式

• 返回结果示例：
  当 OpenApi 传入的入参 imageFormat 为"lark_fragment"，返回图表为飞书原生片段格式，示例如下：


• 消费使用：OpenAPI返回的 larkFragment 只是一个飞书原生片段，如果您希望最终展示在飞书应用中是消息卡片的样式，您需要将 OpenAPI 返回的 larkFragment 封装在此结构里。

  {
    "header": {
      "template": "blue",
      "title": {
        "content": "示例",
        "tag": "plain_text"
      }
    },
    "elements": [
      charts[0].larkFragment // dataagent OpenApi 返回图表内容
    ]
  }


  封装后的展示效果示例：


lark_image_key

• 返回结果示例：

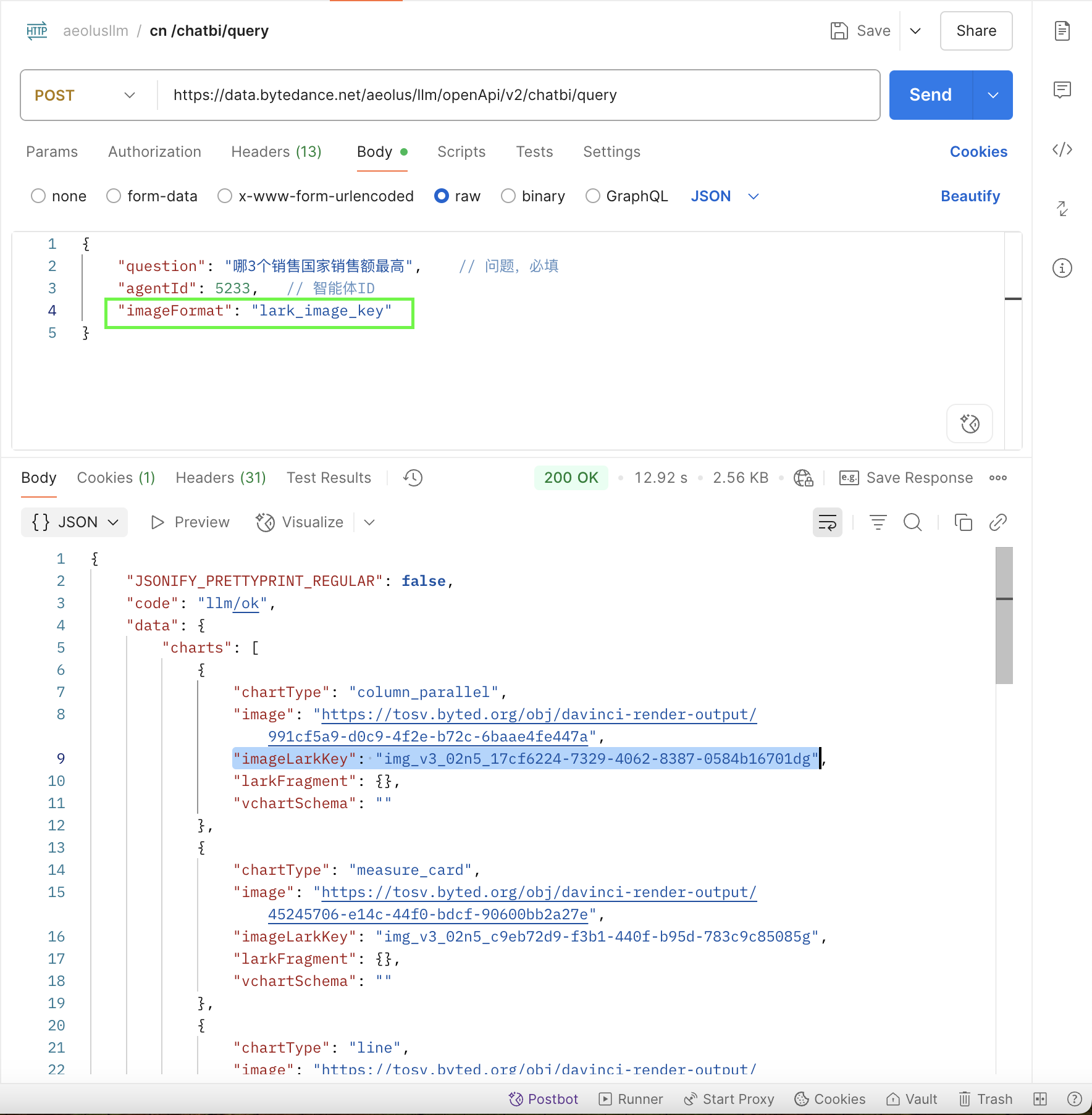

  当 OpenApi 传入的入参 imageFormat 为"lark_image_key"，返回图表为飞书图片格式，示例如下：


• 消费使用：OpenAPI返回的 imageLarkKey 只是一个飞书 image_key，如果您希望最终展示在飞书应用中是消息卡片的样式，您需要将 OpenAPI 返回的 larkFragment 封装在此结构里。

  {
      "header": {
          "template": "blue",
          "title": {
              "content": "lark_image_key 测试",
              "tag": "plain_text"
          }
      },
      "elements": [
          {
              "tag": "img",
              "img_key": charts[0].imageLarkKey, // dataagent OpenApi 返回图表内容
              "alt": {
                  "tag": "plain_text",
                  "content": "柱状图"
              }
          }
      ]
  }

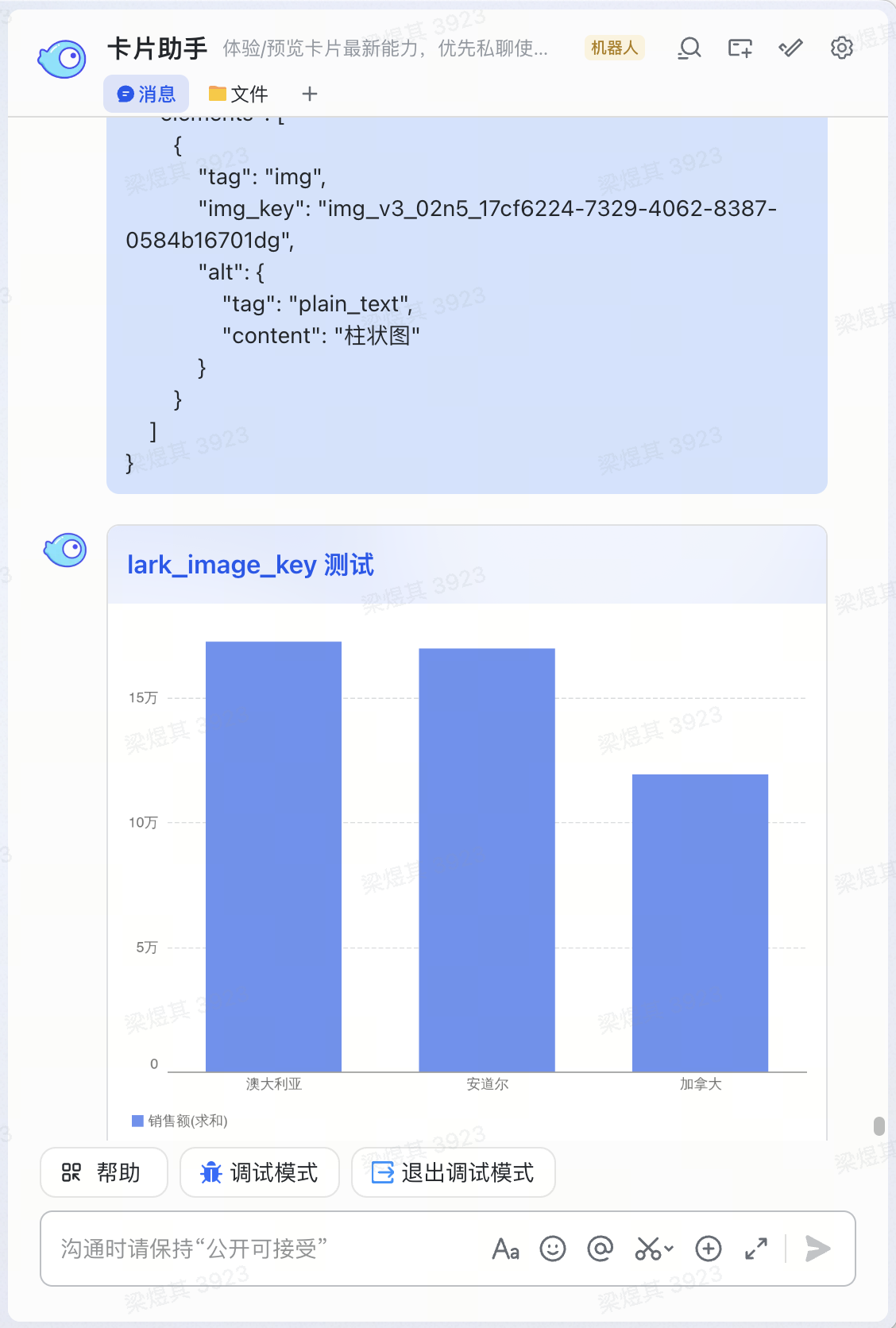

  封装后的展示效果示例：


vchart_schema

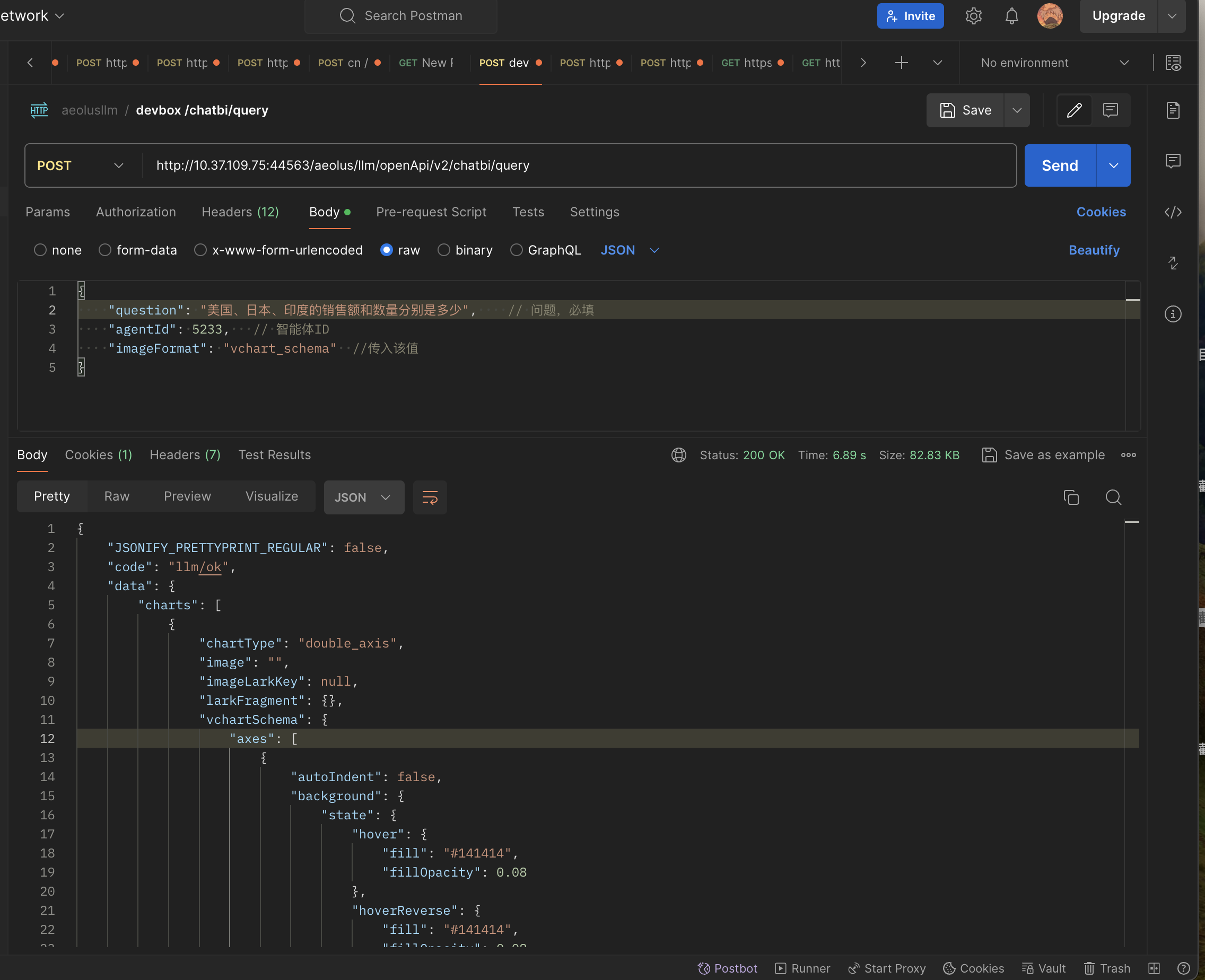

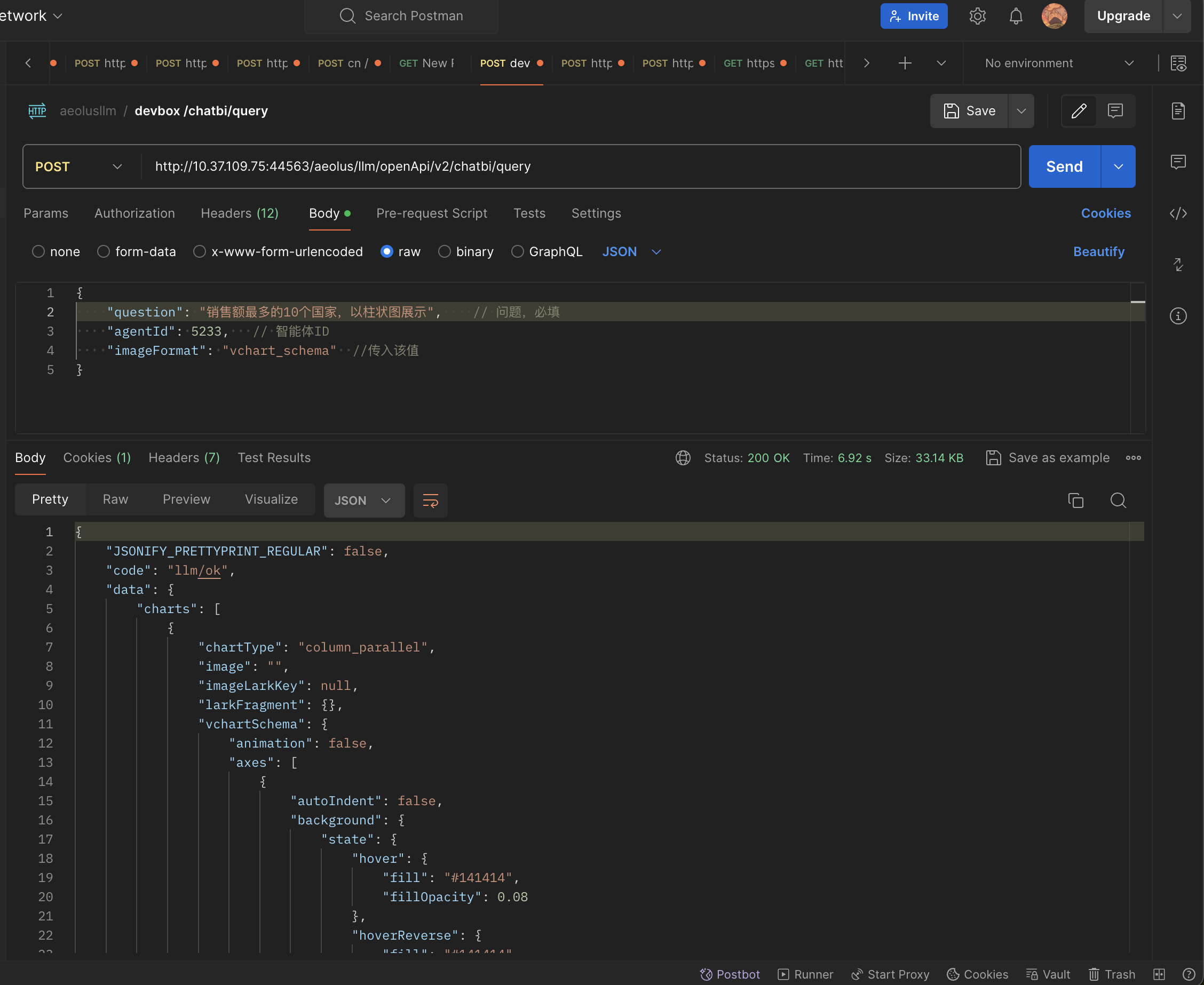

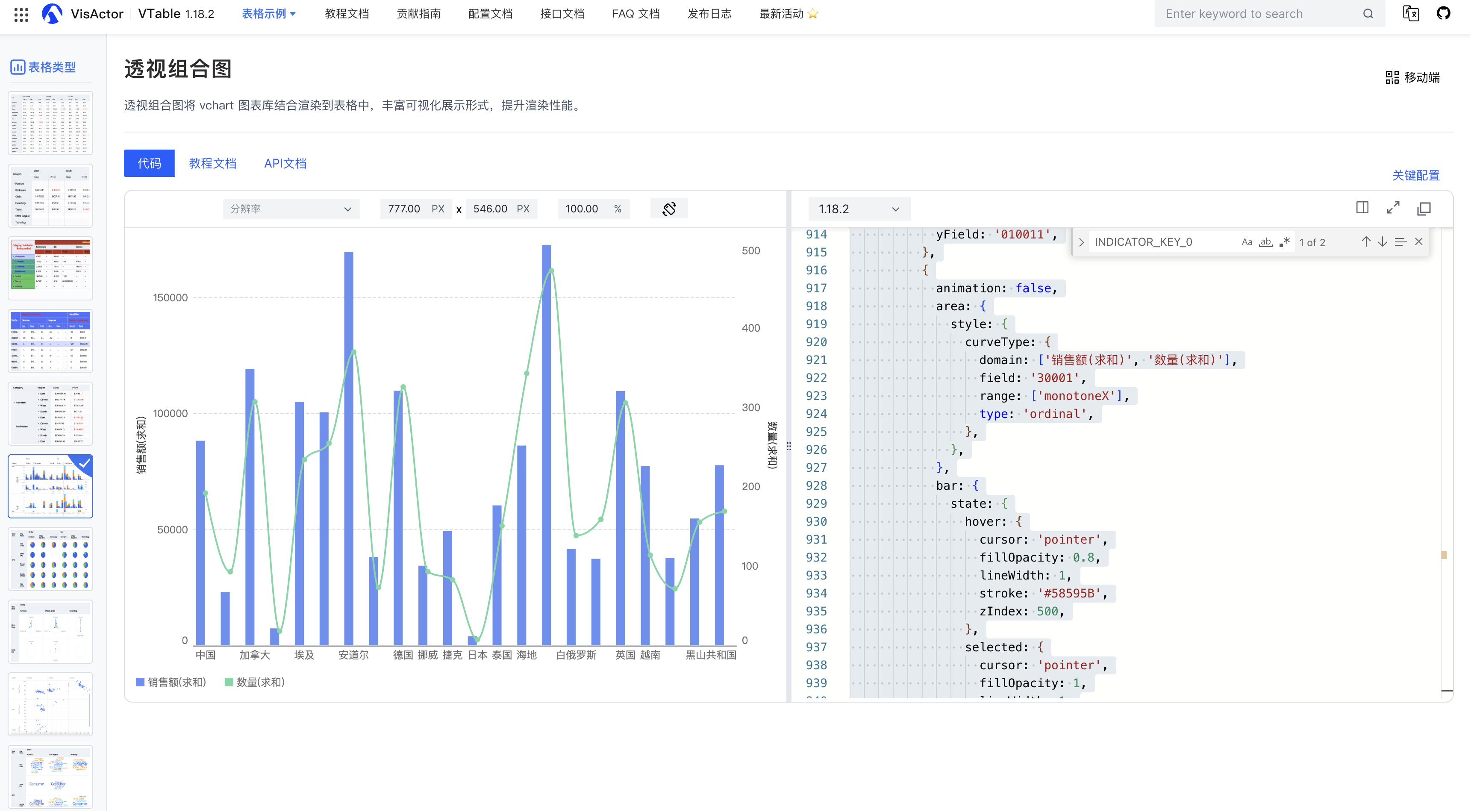

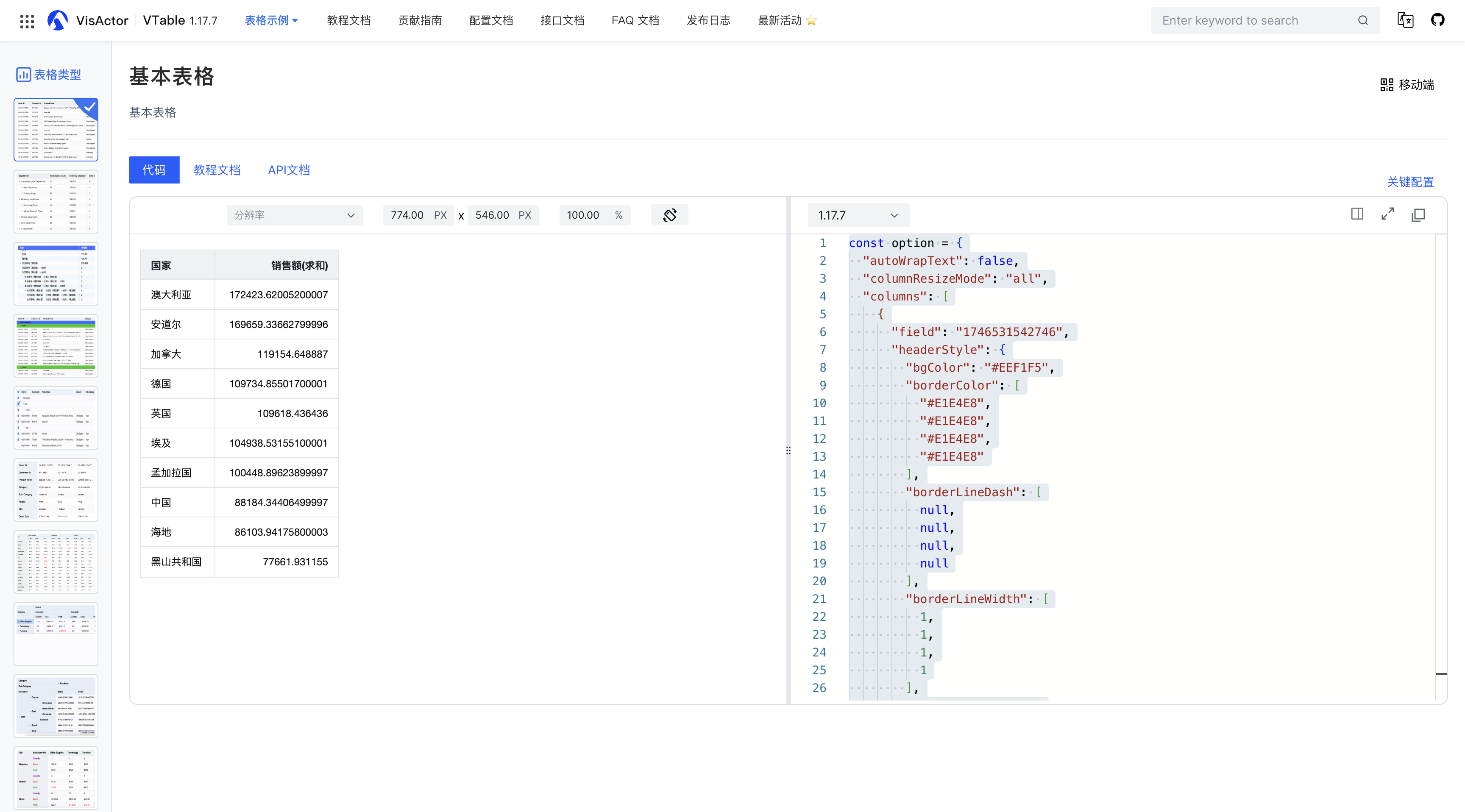

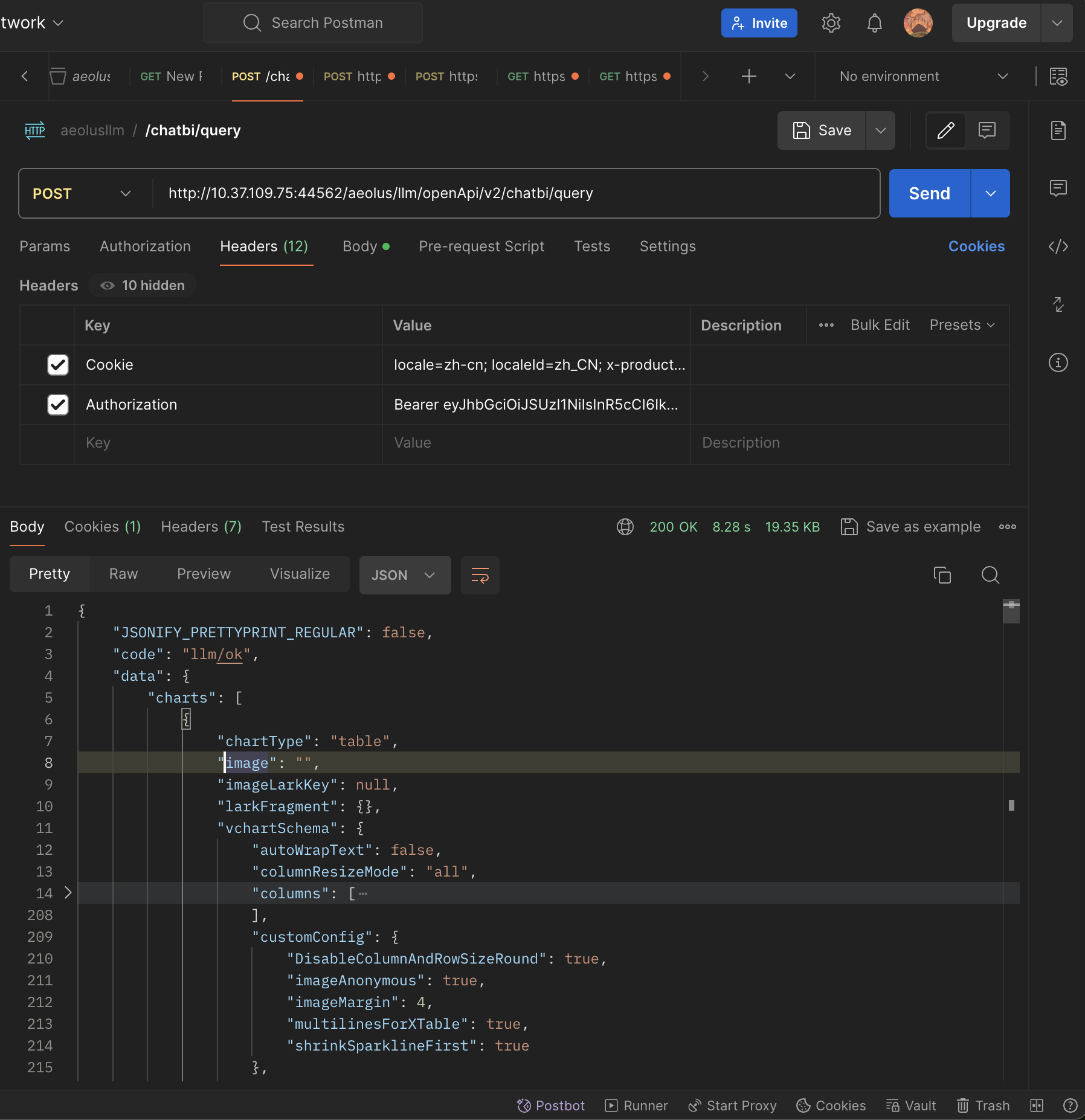

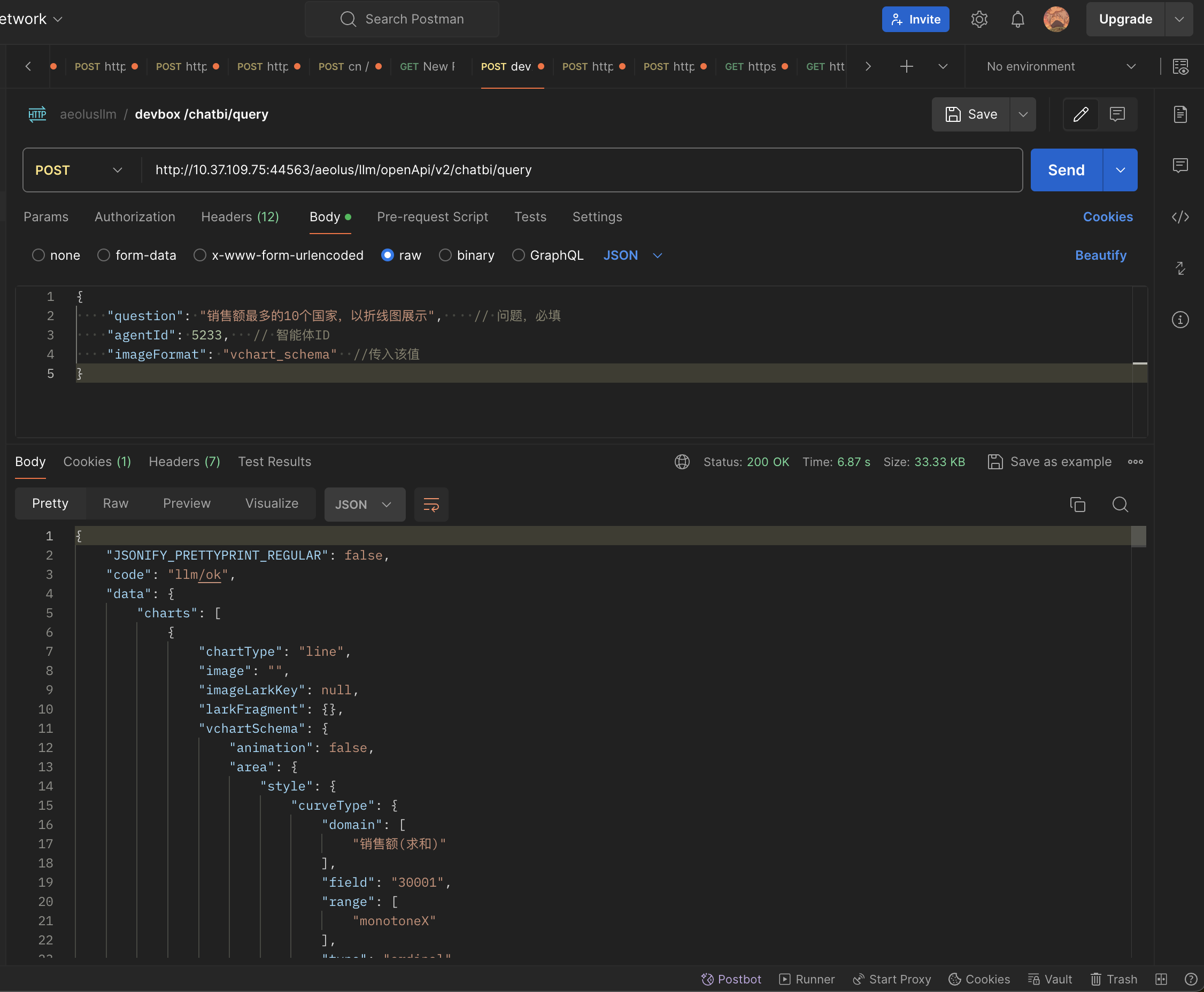

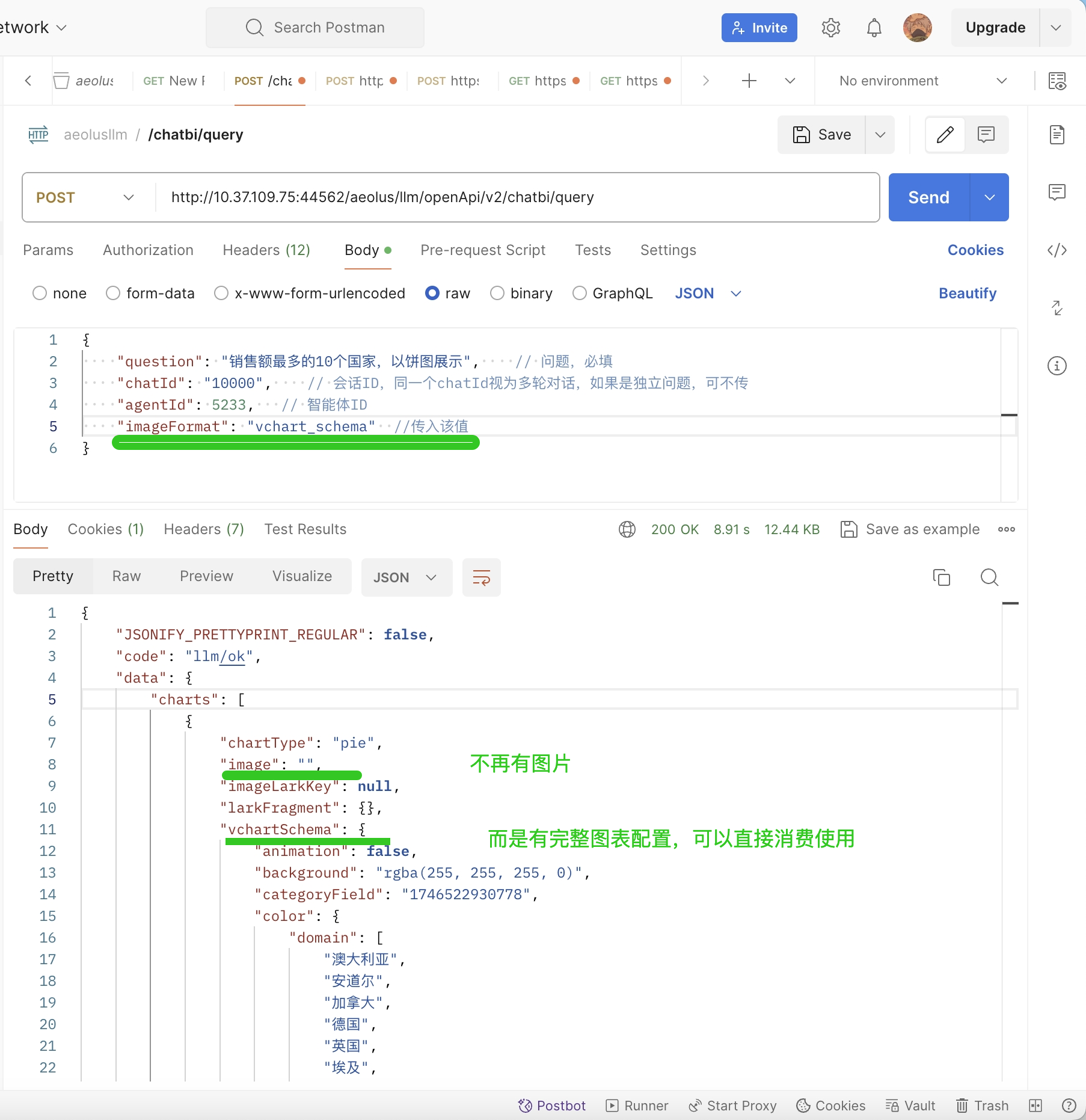

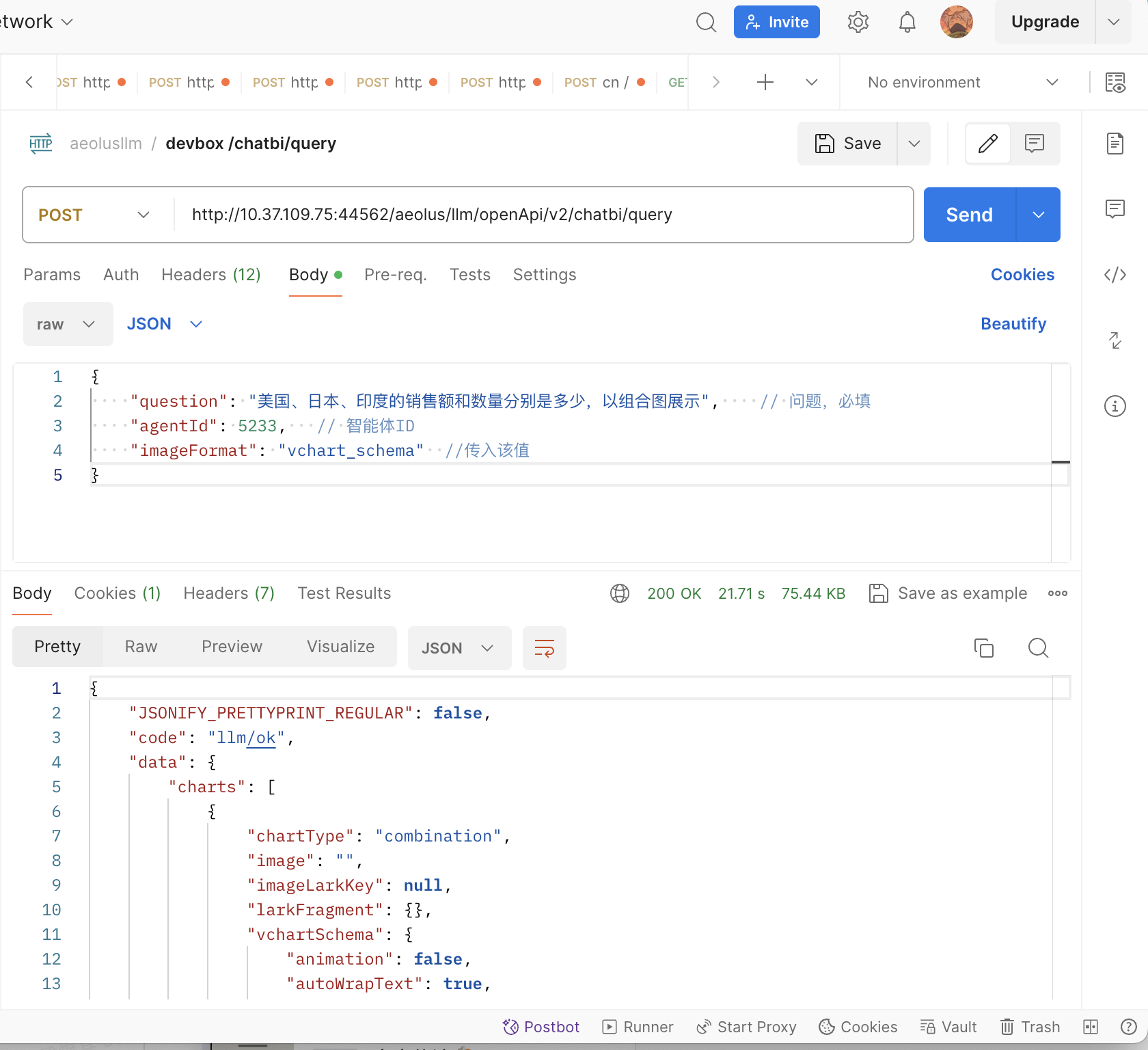

当 OpenApi 传入的入参 imageFormat 为“vchart_schema”，返回图表为 vchart 和 vtable 图表原生格式，业务的前端开发需要根据返回的 chartType，安装 vchart 和 vtable 组件库实现真实渲染。各类图表的示例如下。
