卡顿分析-iOS

卡顿分析支持自定义卡顿场景分析，支持收集线程快照与CPU使用率，在火焰图展示各个线程的函数执行情况，并允许数据分享。

目标 #

• 保留卡顿现场，及时分析卡顿原因
• 直观展示卡顿场景函数执行情况
• 竞品分析

使用流程 #

1. 连接手机
2. 开启测试
3. 配置环境
4. 数据采集
5. 手动停止
6. 符号化堆栈
7. 数据展示

功能介绍 #

卡顿分析支持iOS的以下功能：

数据采集 #

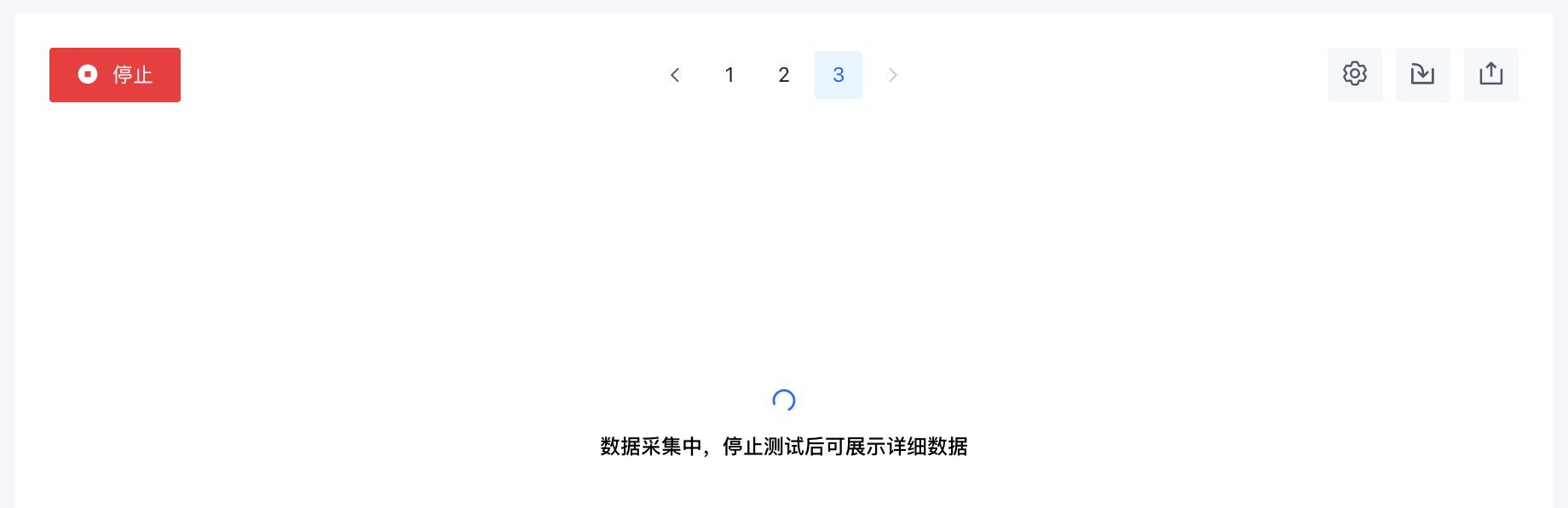

单击启动开始采集数据，需进入短暂的环境配置流程，配置完成后自动采集，既当看到以下界面时数据开启了采集。

• 由于数据量较大，且需要符号化才能有效消费，故采集完成后统一展现
• 右侧辅助工具区可配置是否采集线程线程状态（开启后数据量会增大）

  手动单击停止按钮停止采集，默认最大采集时长10min。

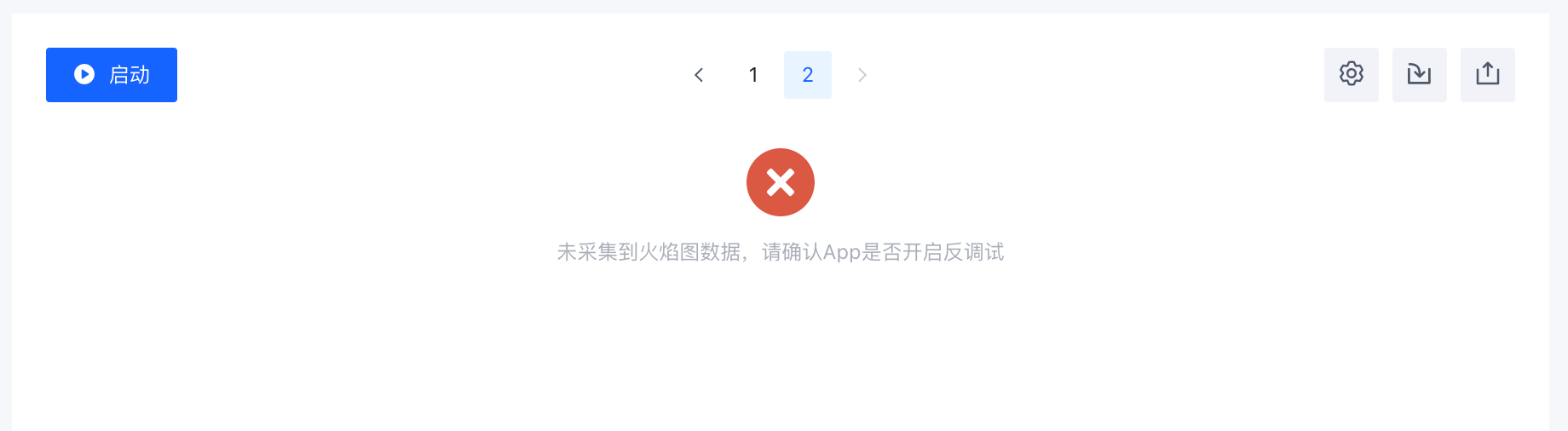

  如果测试时间过短或者App中开启了反调试将会提示以下信息：


符号化堆栈 #

以上采集的数据大部分为堆栈，需要符号化后才可消费。

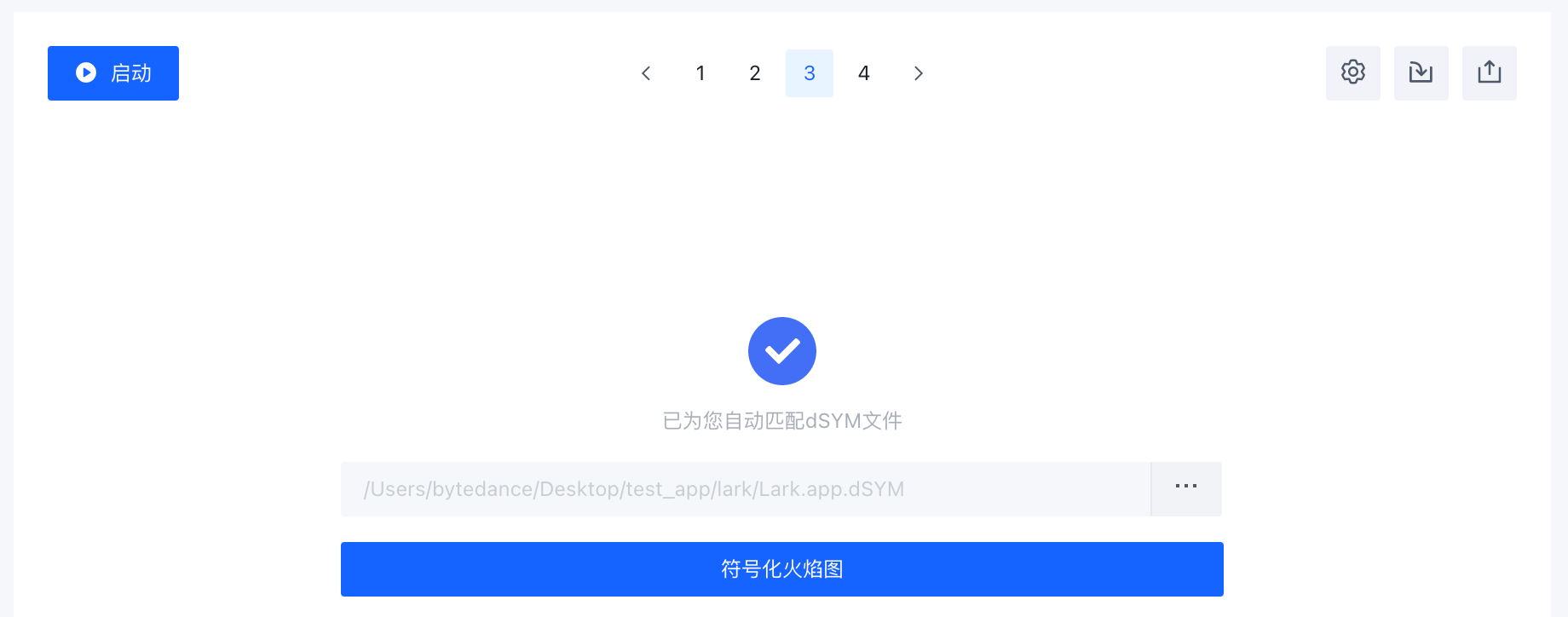

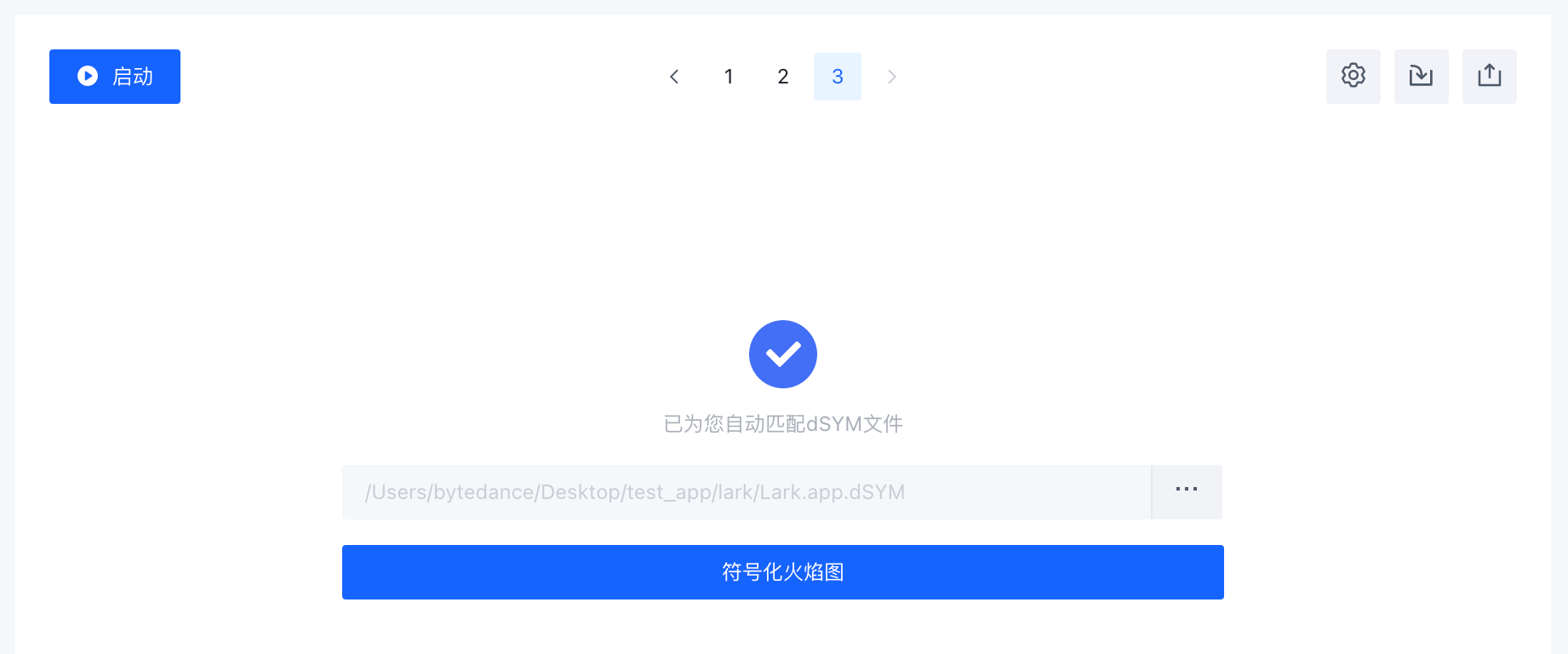

• 自动匹配到dSym文件，直接单击符号化。
  • 自动匹配能力需测试debug包或者用14.6以上系统测试任意包。
  • Debug包本地编译请先确认编译选项开启dSYM文件生成，target->Build Settings->Debug Information Format->DWARF with dSYM File，编译后dSYM文件路径在Products目录下（与.app同级目录）。

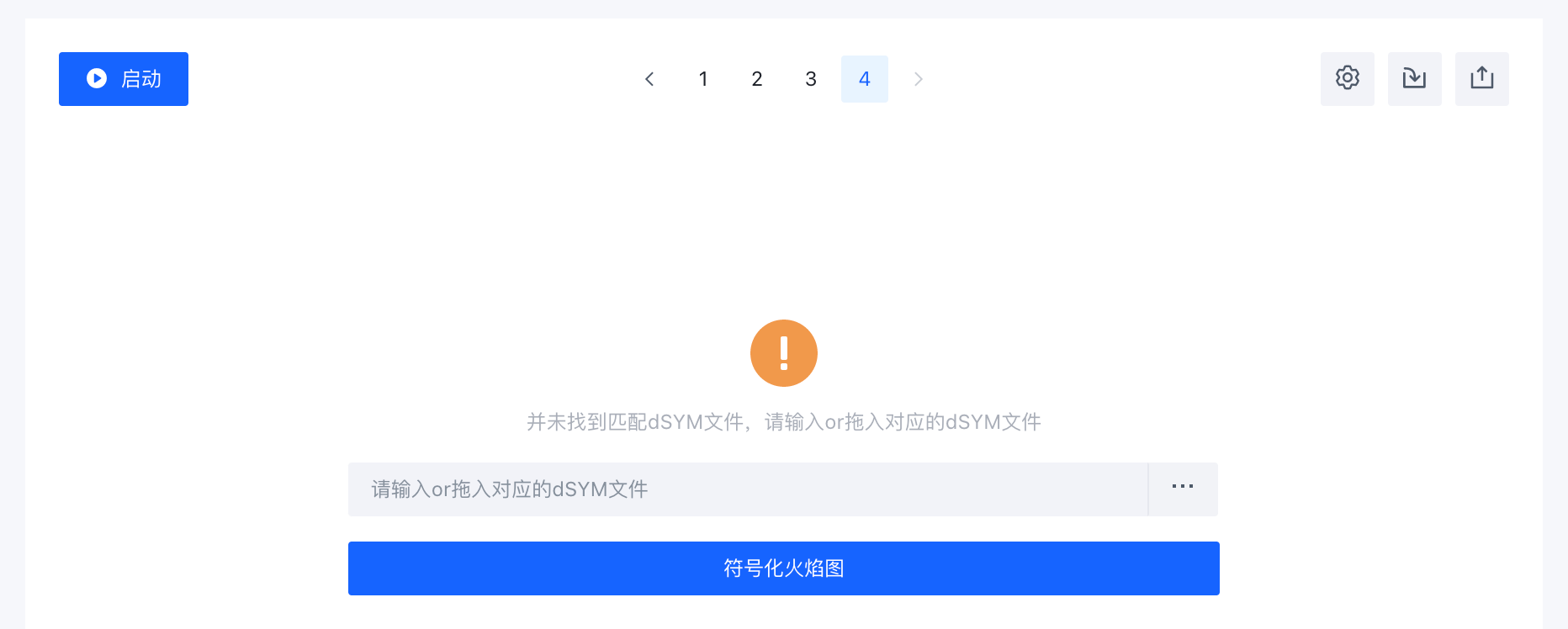

• 未自动匹配dSym文件，手动选择dsym文件路径并进行符号化。

• 右侧辅助工具区配置符号化选项。
  • 默认只符号化App的堆栈，系统堆栈的符号化需单独开启。
    功能适用规则和以上自动匹配到dSym文件规则一致，将使用xcode中device surpport中的framework进行符号化，如若没有指定系统的device surpport，也是无法符号化系统堆栈
  • 默认未符号化的数据不会展示，可配置展示所有数据，为符号化数据将只是地址及lib名称。

数据展示 #

工具栏 #

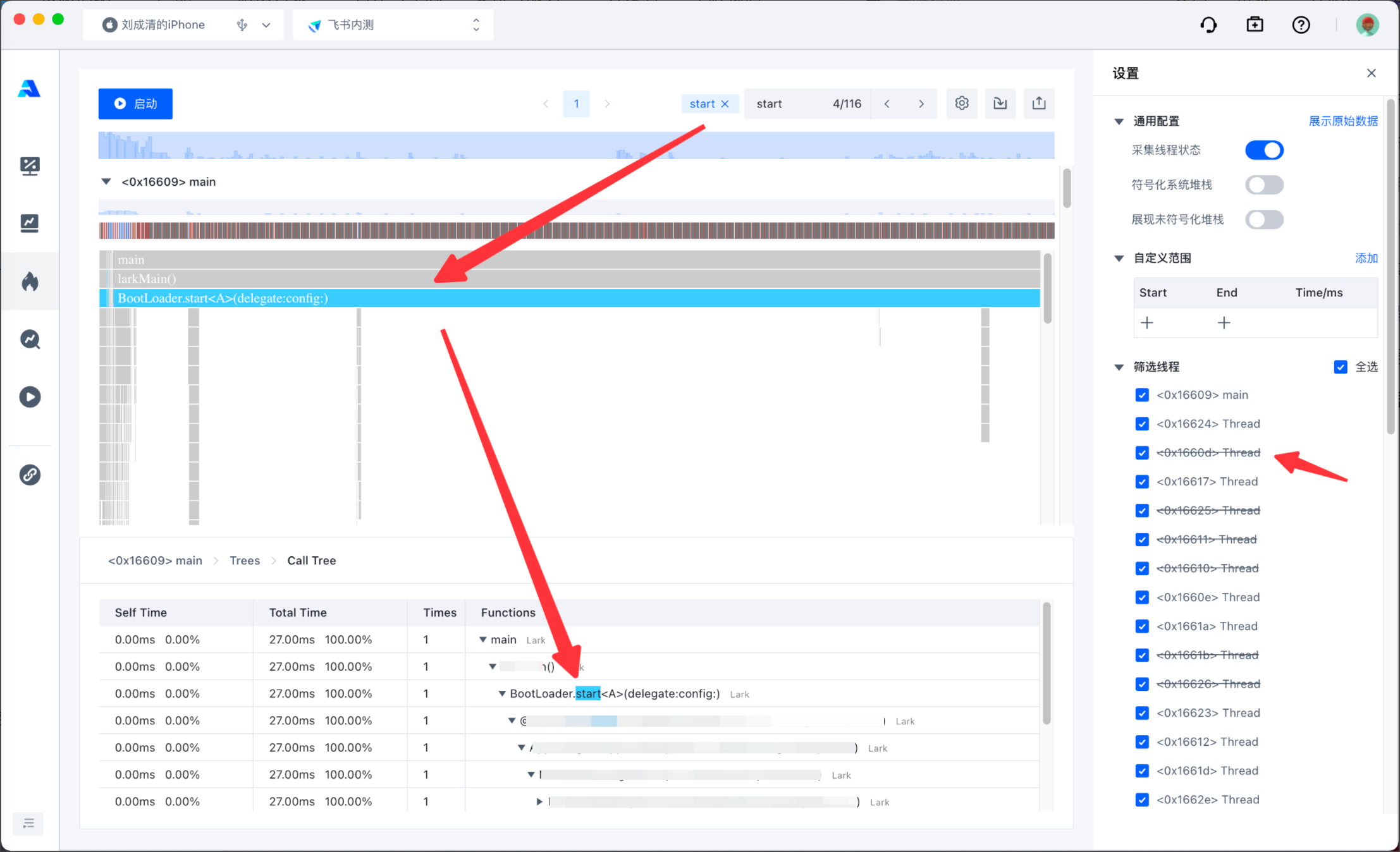

• 函数搜索，支持正则匹配，由于搜索数据量较大，需输入关键词后按下回车才进行搜索
• 搜索词以左侧标签展示，单击标签取消搜索
• 左右切换搜索结果，可快速选中对应函数
• 火焰图中未匹配函数置灰，匹配函数高亮
• 树状图中匹配词高亮
• 线程筛选中未匹配线程划线标识

范围指示器 #

• 悬浮上面可见对应时刻的CPU使用率
• 框选指定区间可将图&表区数据缩放到指定区间
• 双击还原成默认区间

图形区 #

• 默认展示CPU使用率，悬浮可见具体值，单击可展示对应数据在表格区的位置。
• 开启配置后可展示线程状态时序，悬浮可见具体状态与耗时，单击可展示对应数据在表格区的位置。

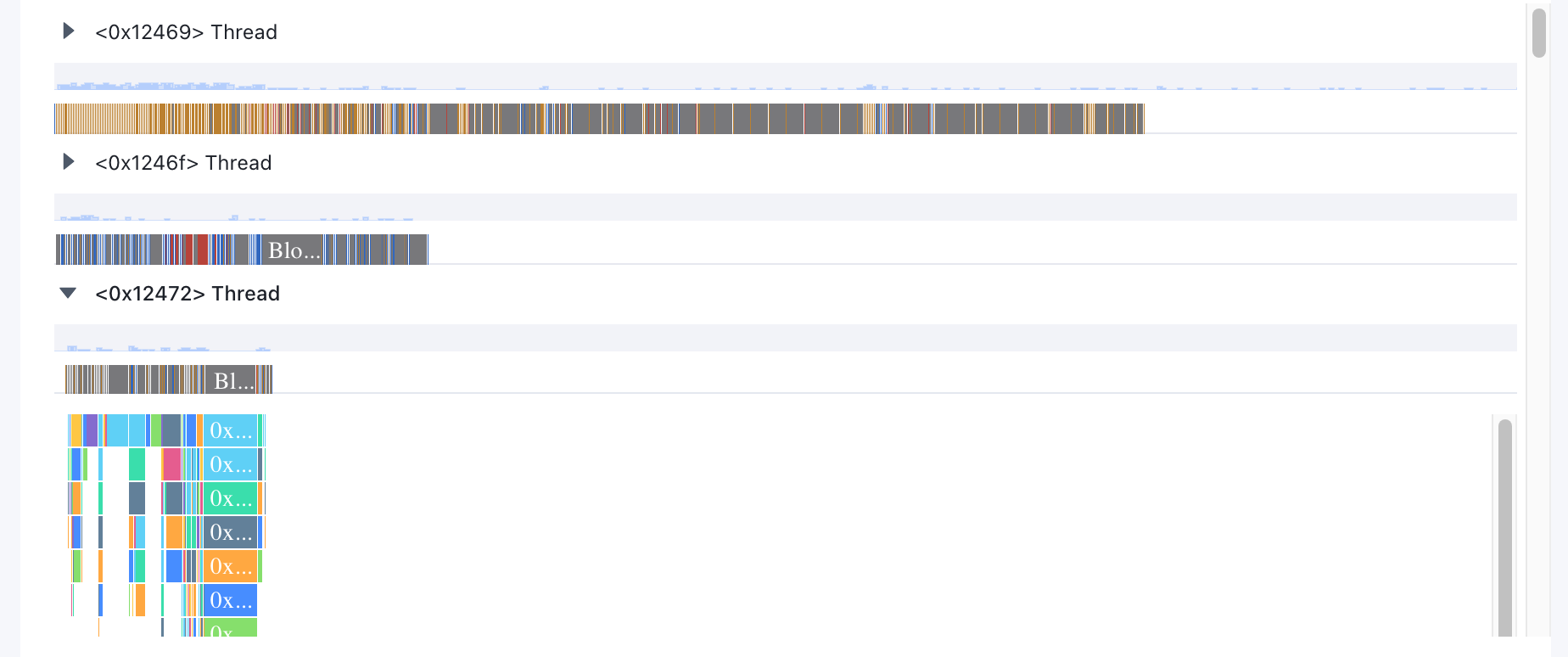

• 线程火焰图（火焰向下生长即为函数调用关系）
  • 可单独折叠展开
  • 火焰图区间内可通过触摸板手势拖动&缩放、Ctrl+滚轮进行缩放、快捷键WASD缩放与移动
  • 悬浮可见具体函数与耗时
  • 单击可展示对应数据在表格区的位置，并展开对应调用栈

表格区 #

• CPU与线程状态的详细数据，可进行数据排序
• 函数调用树状图
  • Self Time 该函数本身执行耗时，不包含子函数耗时情况，用于区分慢函数的卡顿原因，百分比为测试区间占比
  • Total Time 该函数的整体耗时，百分比为测试区间占比
  • Times 该函数在同一调用层级的出现次数，用于排查低消耗高频卡顿场景
  • Functions 函数名称 & 所在的lib名称，可展开子函数的调用
  • 聚类规则（可通过下文介绍的面包屑切换）
    • Call Tree 既正常函数调用关系
    • Bottom up 反转调用栈，用户聚类底层调用，排查低消耗高频卡顿场景

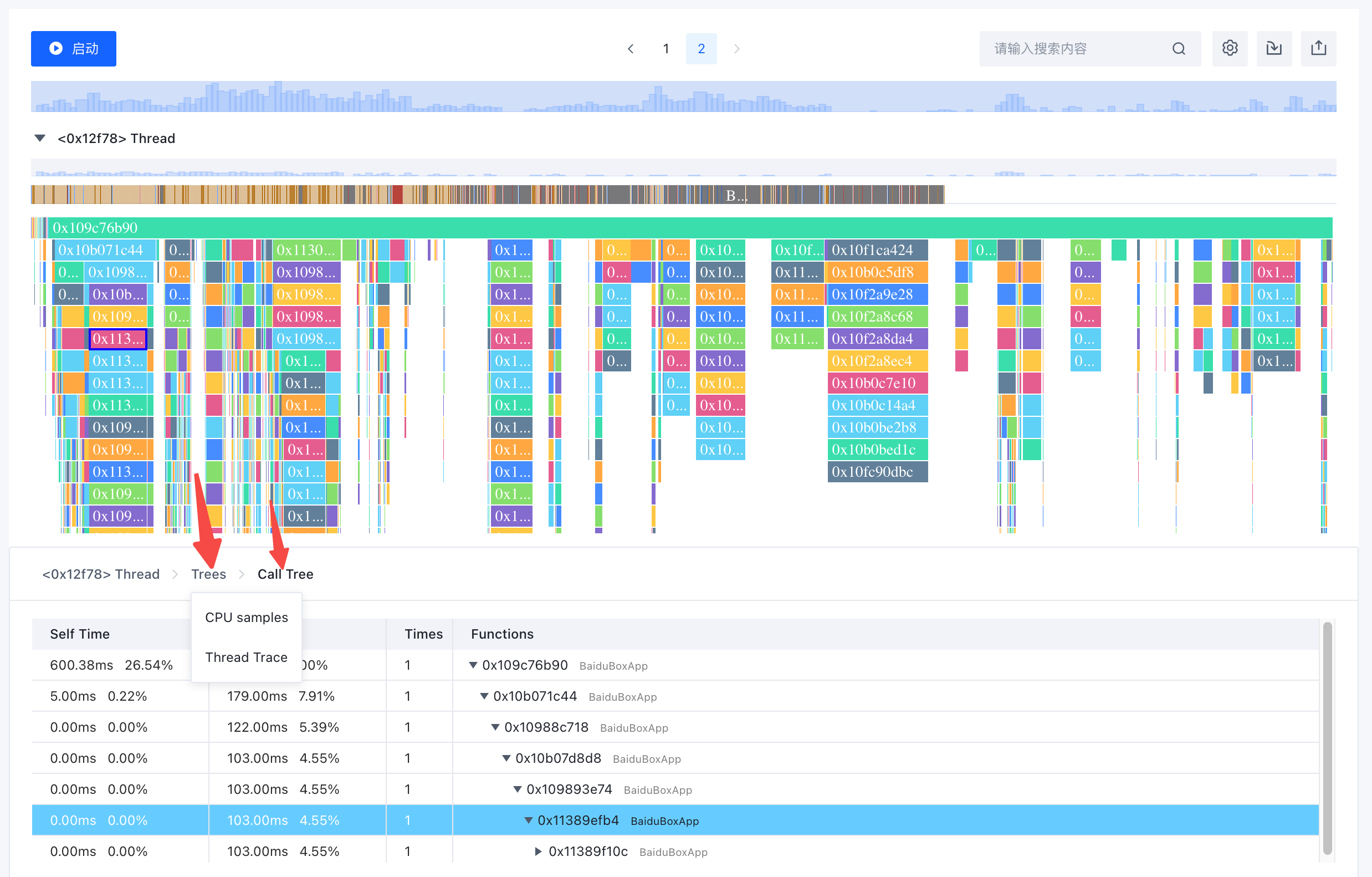

• 表格区包含以上3中数据，可通过面包屑切换
• 表格上方的面包屑 (线程信息 > 数据类型 > 辅助选项）
• 切换数据除了上文中提及的单击指定图形区外，还可通过面板屑中的数据类型切换

辅助工具区 #

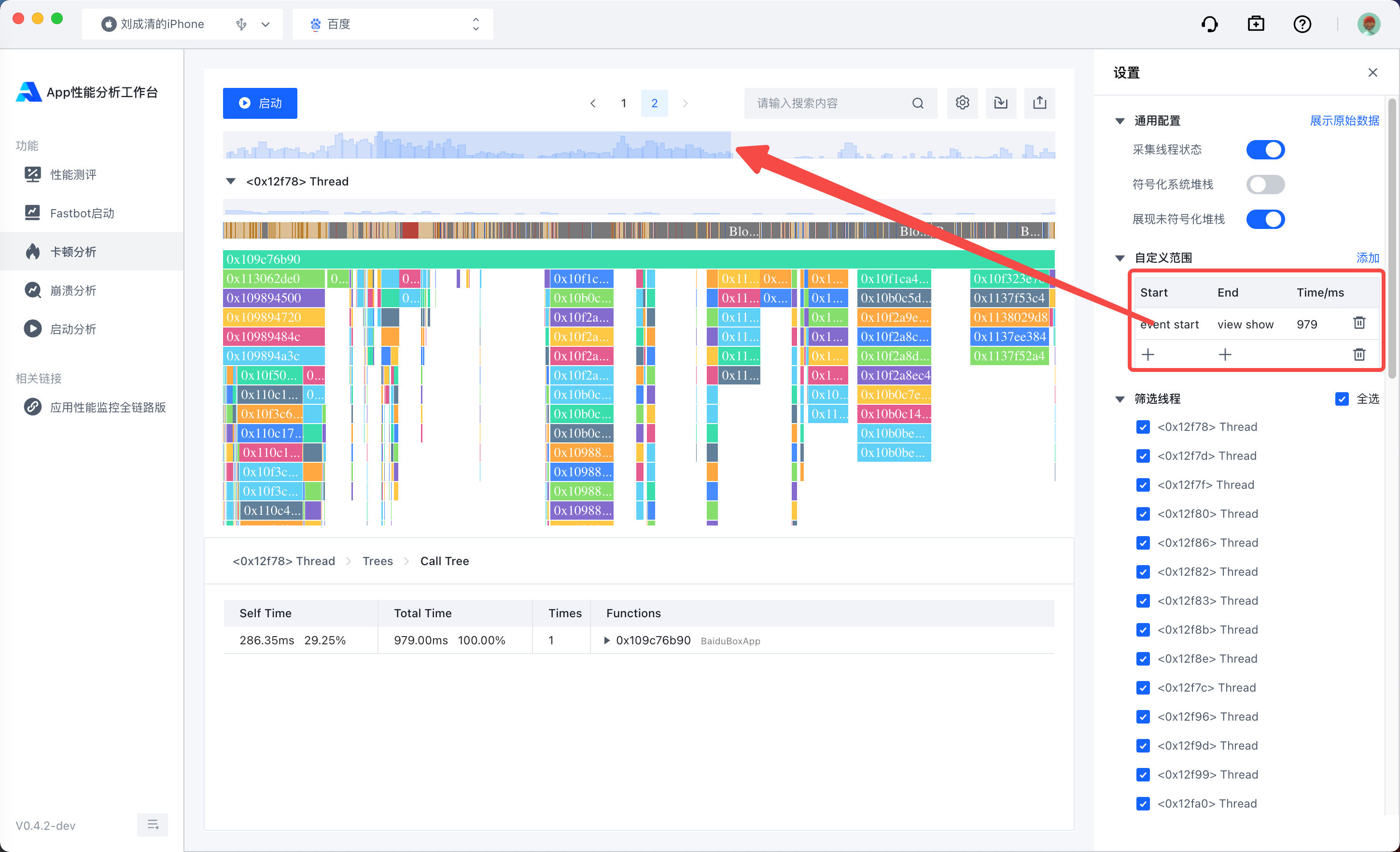

• 自定义范围

  • 以函数为定位的范围截取，比手动框选更精准

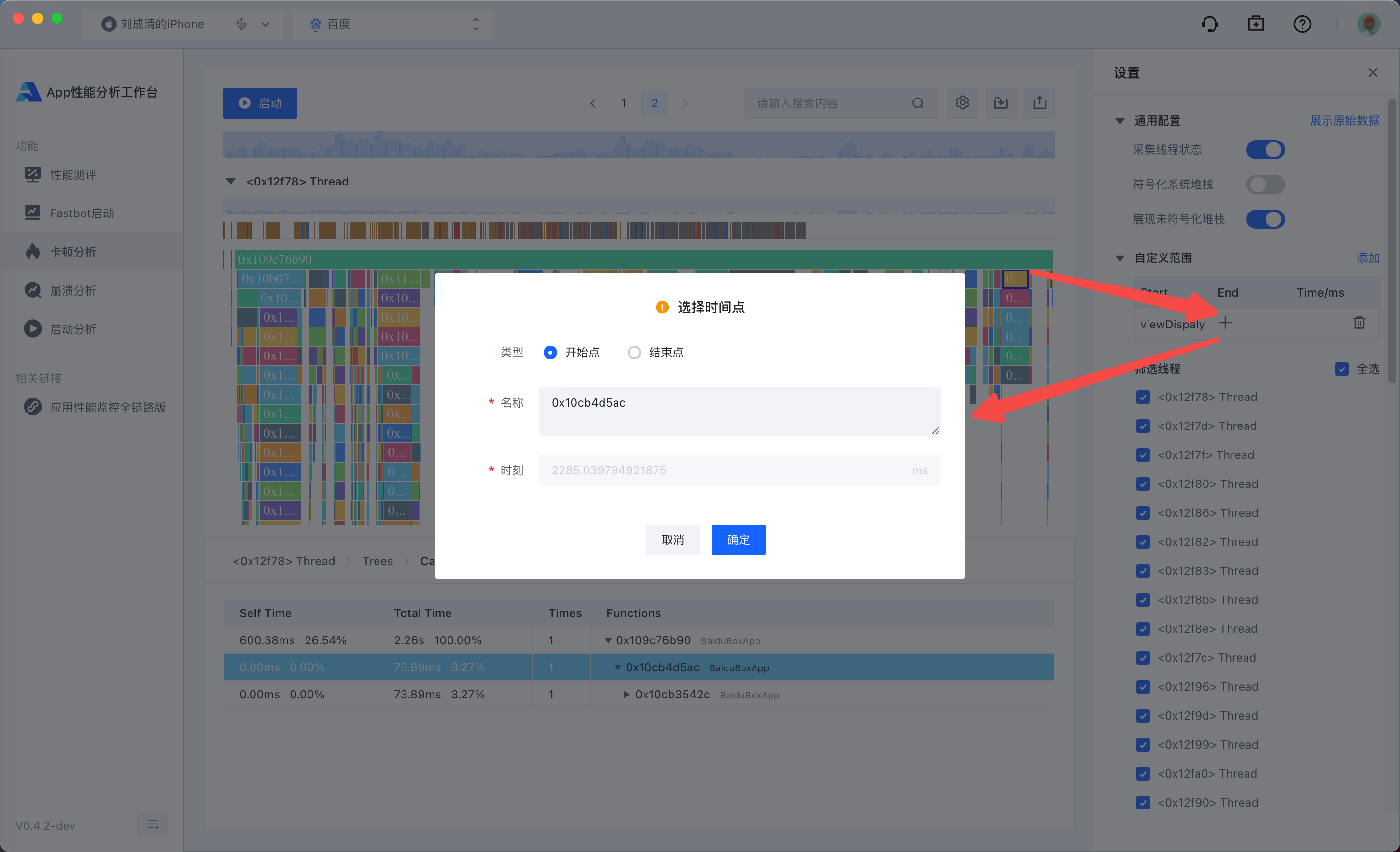

  • 通过选中火焰中对应函数，单击自定义范围表格中的“+”号，选择函数的开始或结束作为指定范围的开始与结束(可修改标识点名称)

  • 单击对应区间，将自动缩放到指定区间（双击范围指示器可还原至完整区间）

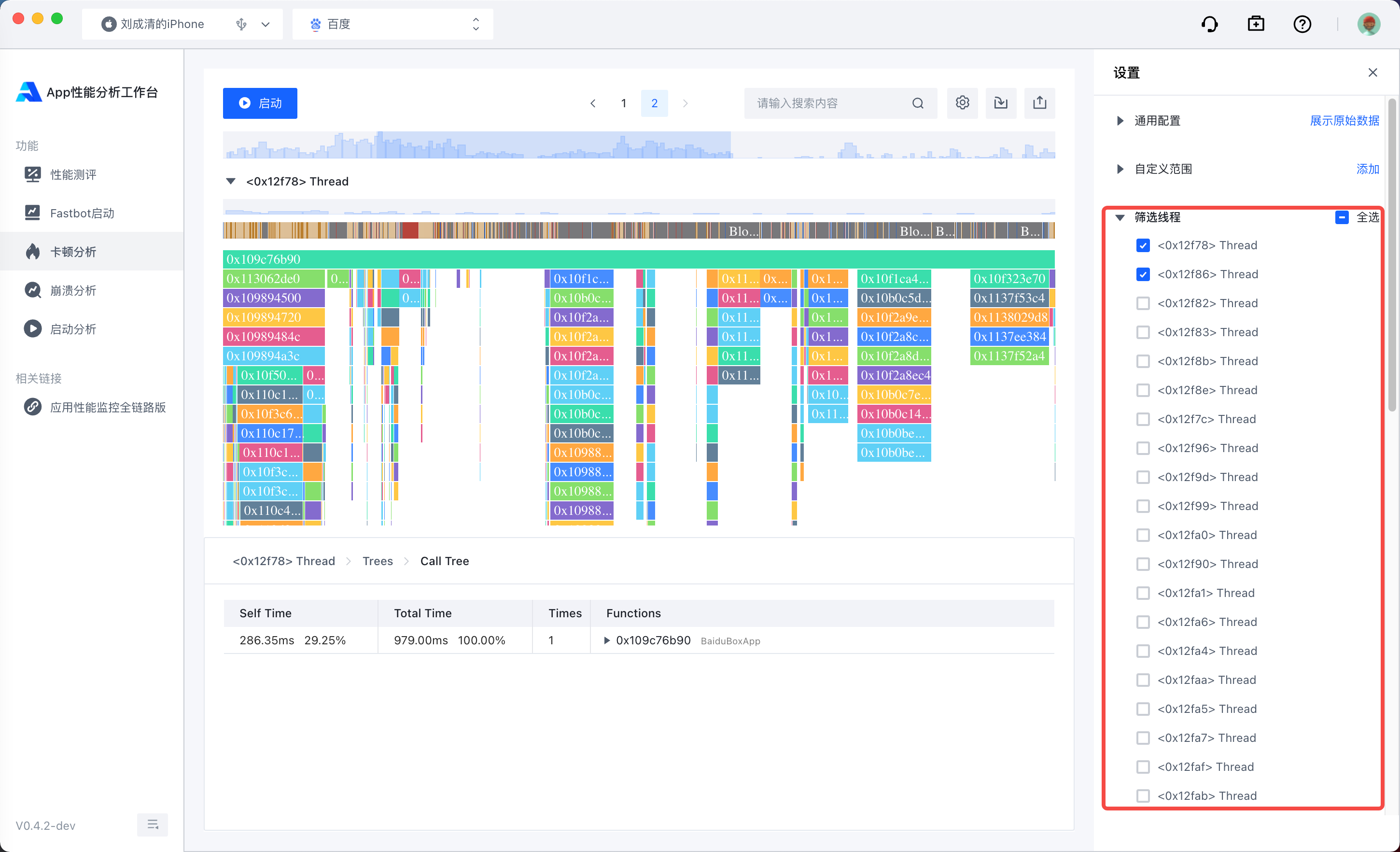

• 线程过滤，可手动勾选所关注的线程，图&表区只展示所勾选的线程
