iOS组件监控SDK接入

应用性能监控全链路版的iOS SDK基本为无侵入式。本文介绍产品形态为SDK的详细的接入步骤。

Demo说明

APMPlus_iOS
Demo中提供了各功能模块的子库，子库和模块的对应关系如下表所示：

步骤一：获取SDK包

接入组件视角的监控能力，有两种方式：宿主直接依赖和组件依赖。

• 宿主直接依赖

  1. 在宿主Podfile中添加如下代码。

     source 'https://github.com/volcengine/volcengine-specs.git'

       pod 'RangersAPM', '3.6.4', :subspecs => [
           'Crash',
           'WatchDog',
           'UserException',
           'EventMonitor',
           'SessionTracker',
           'CN'  #必须引入
       ]


  2. 执行pod install或者pod update，安装SDK。

• 组件依赖

  1. 在组件的podspec中添加如下代码。

     Pod::Spec.new do |s|
       s.name             = 'xxx'
       s.version          = '0.0.1'
       s.summary          = 'xxx'
       s.source_files = 'Classes/**/*'
       ...
       s.dependency 'RangersAPM/Crash', '3.3.2'
       s.dependency 'RangersAPM/WatchDog', '3.3.2'
       s.dependency 'RangersAPM/UserException', '3.3.2'
       s.dependency 'RangersAPM/EventMonitor', '3.3.2'
       s.dependency 'RangersAPM/SessionTracker', '3.3.2'
       s.dependency 'RangersAPM/CN', '3.3.2'
     end


  2. 按需引入子库，具体请参见Demo说明。

步骤二：初始化

在组件的初始化代码中（或者在用户同意隐私政策之后的合适时机）添加如下代码。

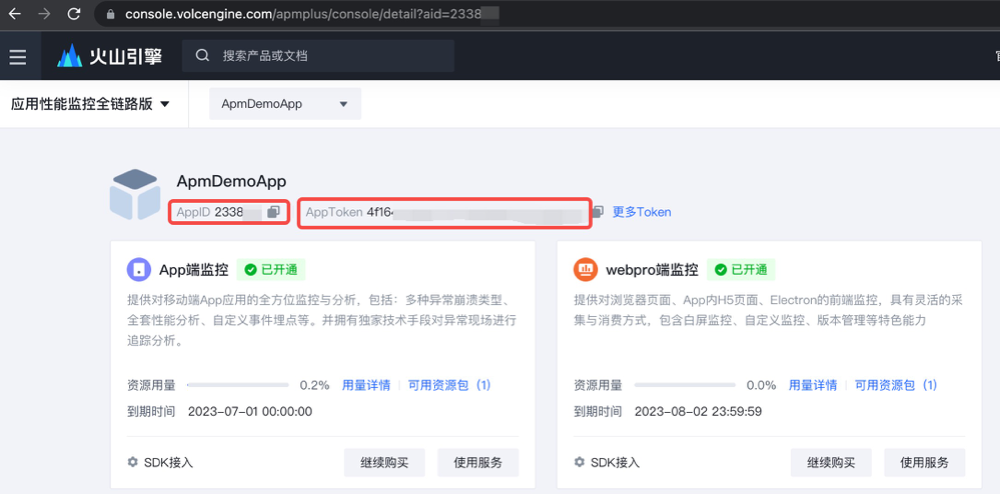

{{sdk_id}}和{{app_token}}须替换为您创建的应用对应的AppID和AppToken，具体请参见如何查询AppID和AppToken？。

#import <RangersAPMForSDK.h>

- (void)init {
    RangersAPMForSDKConfig *sdkConfig = [RangersAPMForSDKConfig configWithSDKID:@"{{sdk_id}}" appToken:@"{{app_token}}"];
    sdkConfig.channel = @"Cocoapods";   //SDK发布渠道，非必填
    sdkConfig.hostAppID = @"host_app_id"; //宿主APP标识，非必填
    sdkConfig.sdkVersion = @"1.0.0";   //SDK版本，必填
}

步骤三：启动SDK，开启数据采集

在组件的初始化代码中（或者在用户同意隐私政策之后的合适时机）添加如下代码，sdkConfig为初始化时生成的配置。

#import <RangersAPMForSDK.h>

- (void)start {
    RangersAPMForSDK *sdkMonitor = [[RangersAPMForSDK alloc] initWithConfig:sdkConfig];
}

步骤四：上传符号表

手动上传

1. 请确保您的符号表满足如下格式。


2. 把符号表压缩为zip文件。
   Mac下zip需要执行以下命令，去除默认生成DS_Store \__MACOSX文件。

   zip -r test.app.dSYM.zip test.app.dSYM -x "*.DS_Store" -x "__MACOSX"


   将test.app.dSYM.zip和test.app.dSYM替换为您的符号表名称。

3. 上传符号表。

   • 在符号表管理模块上传符号表。

   • 使用curl命令上传。

     curl https://console.volcengine.com/apmplus_api/eue/guest/app/mapping/upload -F "file=@dSYMZipName" -F "type=Dwarf" -F "os=iOS" -F "aid=APMPlusID" -H "Content-Type: multipart/form-data" -w %{http_code}


     • 注意需要将命令参数值用 ' " ' 包起来，否则参数中的空格可能导致命令解析错误。
     • 将上述命令中的dSYMZipName替换为您的符号表文件路径，APMPlusID替换为您的AppID。
       执行完成后，返回如下即说明上传成功。


自动上传

在Xcode中对应Target下配置Build Phases、添加Run Script，可以实现APP打包时自动上传符号表。

1. 选择Build Settings > Debug Infomation Format下，检查工程配置是生成符号表。

2. 选择Build Phases > New Run Script Phase，添加Run Script。

3. 将添加的Run Script置于最后，避免脚本执行时符号表还没有生成。

4. 修改脚本内容。

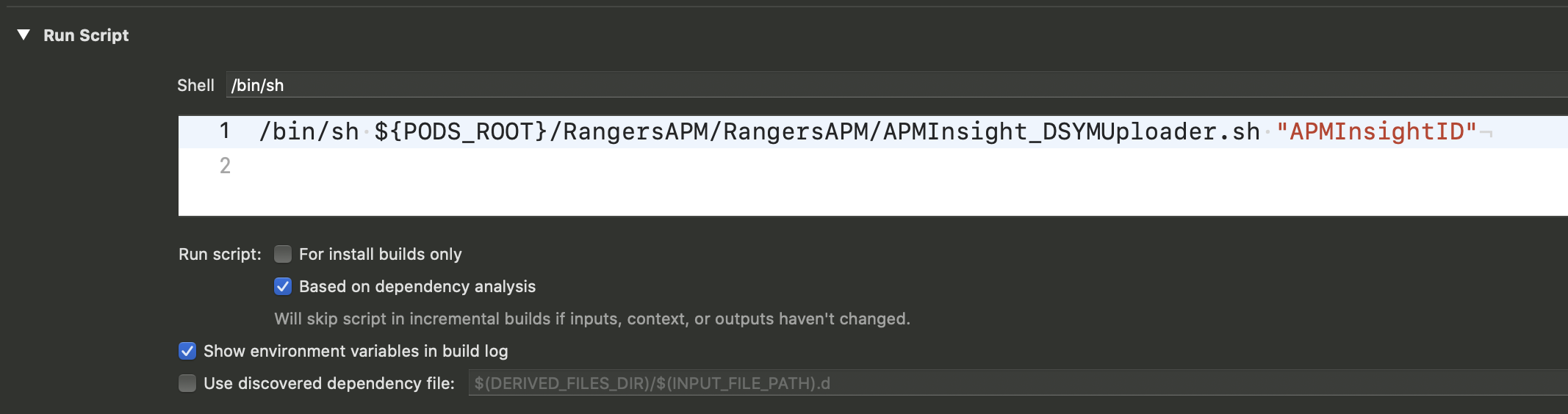

   • 如果您接入的SDK版本大于1.5.0（包含），仅需要在脚本中添加如下代码 ，并将命令中的APMPlusID替换为您的应用ID即可，这种方式在Debug模式和模拟器编译时不会上传符号表。

     /bin/sh ${PODS_ROOT}/RangersAPM/RangersAPM/APMPlus_DSYMUploader.sh "APMPlusID"




   • 如果您接入的SDK为较低版本且不想升级为更高版本，或者需要Debug模式和模拟器编译才能自动上传符号表。

     1. 下载脚本文件。



        APMPlus_DSYMUploaderV2.0.sh

        未知大小


     2. 将下载的脚本文件内容复制到Run Script中，并修改APMPlus_APP_ID为您的应用ID。
     3. 根据需要，修改脚本中的UPLOAD_DEBUG_SYMBOLS和UPLOAD_SIMULATOR_SYMBOLS字段。


步骤五：验证数据上报

您可以根据需要，按照以下各模块说明，检查对应模块是否接入成功。

debug日志说明

前提条件
在SDK启动方法之前配置以下代码，否则一些同步事件可能无法输出日志。

#if DEBUG
 [RangersAPM allowDebugLogUsingLogger:^(NSString * _Nonnull log) {
     NSLog(@"APMPlus : %@", log);
 }];
 #endif

 RangersAPMForSDK *sdkMonitor = [[RangersAPMForSDK alloc] initWithConfig:sdkConfig];

开启Debug日志
开启Debug输出功能后，SDK在关键事件发生（初始化成功，上报成功等）时会向Xcode控制台输出日志，帮助您对SDK的接入和上报进行验证。
示例代码：

#import <RangersAPM+DebugLog.h>

[RangersAPM allowDebugLogUsingLogger:^(NSString * _Nonnull log) {
    NSLog(@"APMPlus : %@", log);
}];

支持通过修改block自定义日志输出格式。
如果传入nil，SDK会使用内部默认的格式输出日志：

[RangersAPM allowDebugLogUsingLogger:nil];

测试用例说明

通过测试用例可以验证SDK功能是否已正确开启，您可以在代码中添加测试用例。
如果您不了解如何添加测试用例，可以下载Example工程，或者参考下面各模块给出的样例代码。

通用

debug日志

崩溃分析

完整的崩溃分析功能需要引入如下子库：Crash、WatchDog，支持单独引入各个子库。

获取组件的地址区间

监控组件内部发生的崩溃，首先需要获取组件的地址区间，我们提供三种方案。
方案1：添加标记函数
这种方案接入方式简单，不需要宿主APP做额外配置，但是对组件有一定的侵入性，且二进制重排后地址区间的准确性无法保证。

1. 在组件中添加如下两个源文件，并定义两个函数，把一个函数的地址作为组件的起始地址，另一个函数的地址作为组件的结束地址。

   注意

   不要直接用示例的文件名和函数名，需要添加前缀，避免冲突。

   //SDKBegin.c
   #include "SDKBegin.h"
   extern void * SDKBeginAddress(void) {
       return &SDKBeginAddress;
   }

   //SDKEnd.c
   #include "SDKEnd.h"
   extern void * SDKEndAddress(void) {
       return &SDKEndAddress;
   }

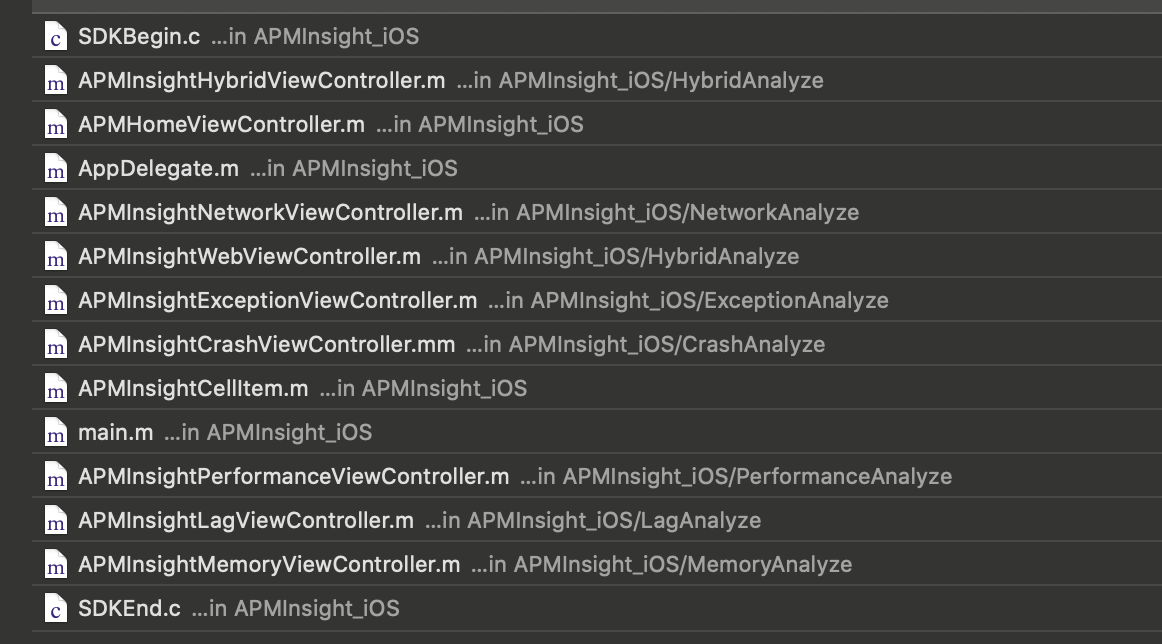

2. 在Xcode Build Phases - Compile Sources里面调整编译顺序。
   如下所示，SDKBegin.c为第一个编译，SDKEnd.c为最后一个编译。


   • 也可以把标识SDK符号起始的文件，添加AAA前缀，把标识SDK符号结束的文件，添加ZZZ前缀。
   • 对于有多个subspecs的SDK，可以添加两个subspecs，一个为AAA***，一个为ZZZ***，让其他的subspec都依赖这两个subspec，这样不管用户引入的是哪些subspecs，都可以正确获取SDK地址区间。

3. 在RangersAPM SDK初始化时配置config的addressConfig参数，addressConfig支持传入多个地址区间，监控多段地址。

   #import <RangersAPMForSDK.h>

   extern void * SDKBeginAddress;
   extern void * SDKEndAddress;

   -（void)init {
       NSArray * addressRanges = @[[RangersAddressRange addressRangeWithStartAddress:(int64_t)&SDKBeginAddress endAddress:(int64_t)&SDKEndAddress]];
       RangersAPMAddressConfig * addressConfig = [RangersAPMAddressConfig configWithAddressRanges:addressRanges];
       RangersAPMForSDKConfig *sdkConfig = [RangersAPMForSDKConfig configWithSDKID:@"{{app_id}}" appToken:@"{{app_token}}"];
       sdkConfig.addressConfig = addressConfig;
       sdkConfig.channel = @"Cocoapods";
       sdkConfig.hostAppID = @"host_app_id"; //宿主APP标识
       sdkConfig.sdkVersion = @"1.0.0";
   }


方案2：添加编译脚本
这种方案不需要在RangersAPM SDK初始化时做其他的配置，准确度比方案1更高，但是需要宿主配合在Xcode中添加脚本。

1. 下载脚本。




   APMPlus_AddressRange.sh

   未知大小



2. 修改脚本内容。

   SDKAid="123456"
   SDKName="RangersAPM"
   writeAddressRangeFile $SDKName $SDKAid


   参数说明：

   参数	说明
   SDKAid	不可为空。 APMPlus平台上面申请的AppID。
   SDKName	不可为空。 如果SDK是通过Cocoapods引入的，则填写Pod名称。 如果SDK是通过下载获取的，则填写SDK包最外层的文件夹名称。

   同时监控多个SDK时，需要注意：

   • 如果这些SDK需要汇总到一个看板，即数据上报到APMPlus同一个AppID下面，则需要修改SDKName，并使用'|'把这些SDK name分隔开，即SDKName="SDK1|SDK2|SDK3"。

     SDKAid="123456"
     SDKName="RangersAPM|RangersAppLog"
     writeAddressRangeFile $SDKName $SDKAid


   • 如果这些SDK是相对独立的，即数据上报到各自的AppID下面，此时会有多个AppID，对每一个SDK进行上述调用。

     SDKAid1="123456"
     SDKName1="RangersAPM"
     writeAddressRangeFile $SDKName1 $SDKAid1

     SDKAid2="4567890"
     SDKName2="RangersAppLog"
     writeAddressRangeFile $SDKName2 $SDKAid2

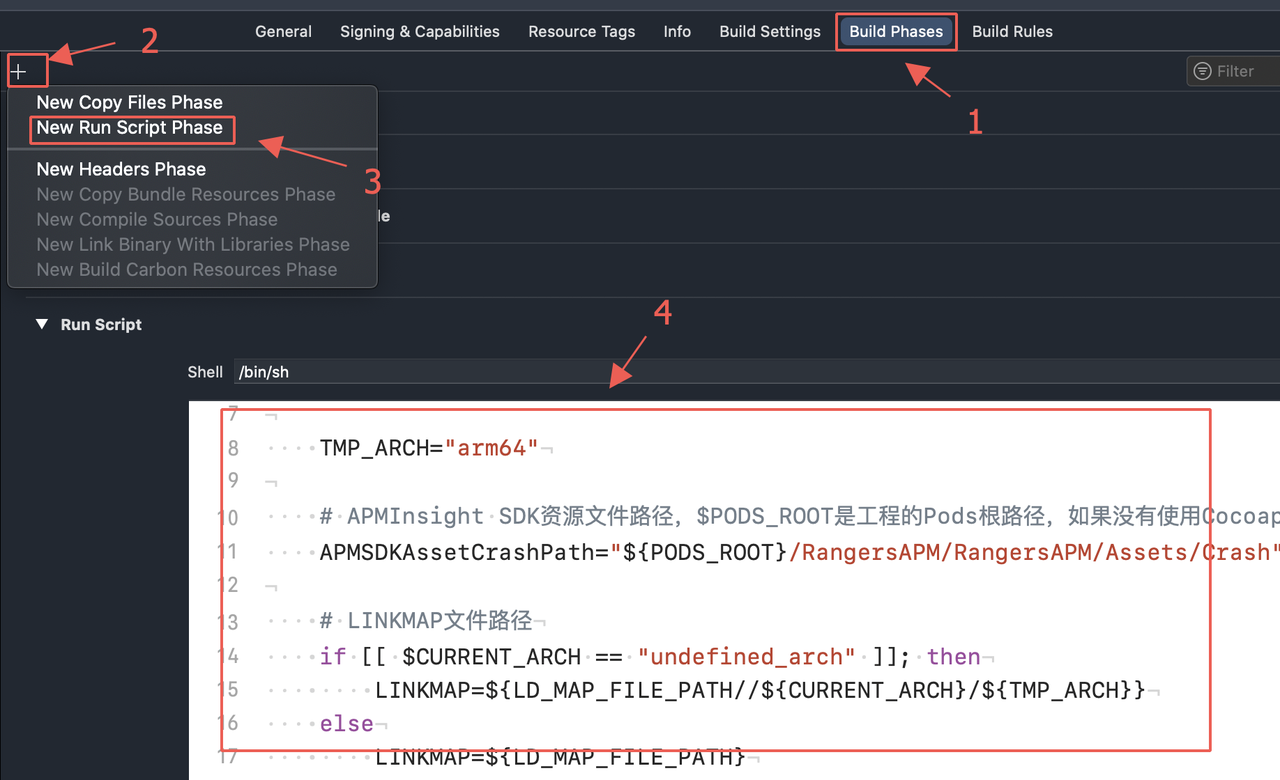

3. 在Xcode - Build Settings中把Write Link Map File置为YES，允许生成Link Map文件。

   由于脚本执行有一定耗时，为了避免影响开发体验，建议仅在Release环境下修改Write Link Map File为YES。

4. 把修改后的脚本粘贴到Run Script里面，完成脚本接入工作。

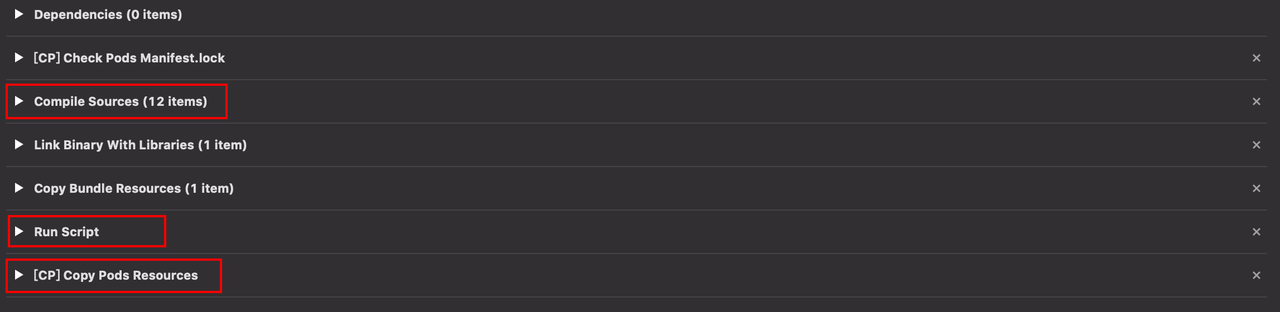

   添加的Run Script需要位于Copy Pods Resources之前，Compile Sources之后。您可以通过拖动来移动Run Script的位置。


方案3：配置库名（仅适用于动态库）

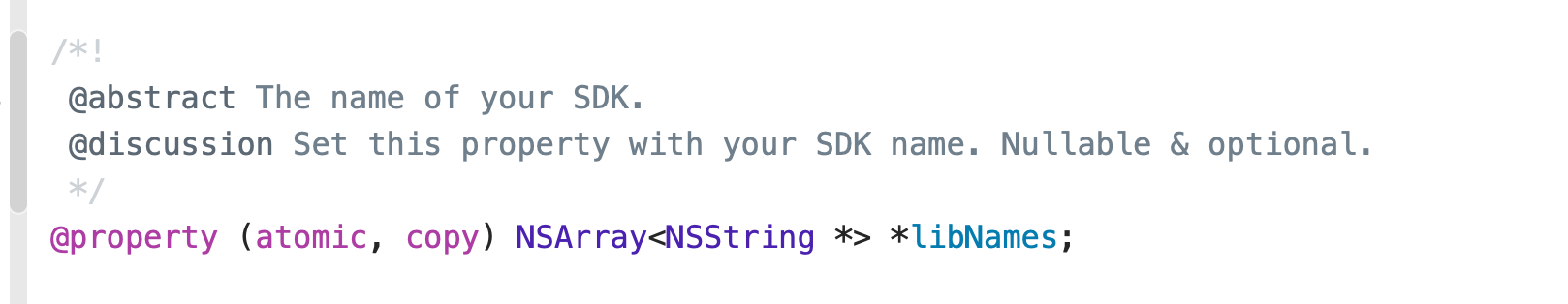

在初始化应用性能监控全链路版SDK时，配置RangersAPMForSDKConfig的libNames属性，传入您的SDK包名。

#import <RangersAPMForSDK.h>

-（void)init {
    RangersAPMForSDKConfig *sdkConfig = [RangersAPMForSDKConfig configWithSDKID:@"{{app_id}}" appToken:@"{{app_token}}"];
    sdkConfig.libNames = @[@"SDK1", @"SDK2"];
    sdkConfig.channel = @"Cocoapods";
    sdkConfig.hostAppID = @"host_app_id"; //宿主APP标识
    sdkConfig.sdkVersion = @"1.0.0";
}

测试用例

下面的代码会触发NSException类型的Crash，更多类型的case，可以下载Example工程。

dispatch_after(dispatch_time(DISPATCH_TIME_NOW, (int64_t)(5 * NSEC_PER_SEC)), dispatch_get_main_queue(), ^{
    NSArray *array = [NSArray array];
    [array objectAtIndex:10];
});

1. 将上述代码嵌入您的APP代码中。
2. 在Xcode中，修改Build Configuration为Release，然后通过Run把APP安装到模拟器或者真机。
3. 在模拟器或者真机中打开APP，然后等待崩溃代码执行，APP闪退。

   注意

   不要直接通过Xcode Run启动APP，这样触发的崩溃无法捕获。

4. 重新启动APP，SDK会立即上报上一次启动期间发生的崩溃。您可以通过Xcode Run启动APP，而且您可以在控制台看到上报成功的日志。

debug日志

自定义错误

自定义错误模块需要引入子库UserException，自定义错误为自埋点功能，需要手动调用接口来记录APP发生的错误，并上报到火山引擎应用性能监控全链路版平台，统一查看。

测试用例

下面的代码会记录一条自定义错误日志，SDK每记录5条日志会触发一次上报。网络错误日志可以通过发送一次会发生错误的网络请求来自动记录，可以参考Example工程。

#import <RangersAPMForSDK+UserException.h>
//获取之前初始化的实例，需要先参考 初始化 章节初始化一个实例
RangersAPMForSDK *sdkMonitor = [RangersAPMForSDK monitorWithSDKID:@"{{sdk_id}}"];

[sdkMonitor trackAllThreadsLogExceptionType:@"testUserException" skippedDepth:0 customParams:@{@"testCustomKey":@"testCustomValue"} filters:@{@"testFilterKey":@"testFilterValue"} callback:^(NSError * _Nullable error){
    NSLog(@"%@",error);
}];

debug日志

事件分析

事件分析模块是一个自埋点功能，需要您手动调用接口来进行事件的记录，使用该功能需要引入EventMonitor模块。

测试用例

可以通过如下代码记录一个事件，相关参数可以查看头文件介绍。

#import "RangersAPMForSDK+EventMonitor.h"

//获取之前初始化的实例，需要先参考 初始化 章节初始化一个实例
RangersAPMForSDK *sdkMonitor = [RangersAPMForSDK monitorWithSDKID:@"{{app_id}}"];

[sdkMonitor trackEvent:@"event_name1"
            metrics:@{@"metric1":@(0)}
            dimension:@{@"dimension1":@"test"}
            extraValue:@{@"extra1":@"extravalue"}];

1. 只有在应用性能监控全链路版上创建过，且事件状态为开启或验证中，且客户端命中事件采样规则，才会记录并上报该事件。
2. Metrics 参数只支持Key为NSString类型，Value为NSNumber类型的NSDictionary对象；dimension只支持Key和Value都为NSString类型的NSDictionary对象；同时两个参数均不支持嵌套结构。
3. 事件记录后不会立即上报，客户端上报规则如下：APP启动之后触发一次上报，每经过120s触发一次上报，当APP状态切换到background时触发一次上报。

debug日志

日志回捞

日志回捞模块需要引入子库APMLog。通过使用SDK提供的接口进行打点，可以记录一些APP运行期间产生的日志。此模块是一种基于mmap的高效率的日志打点框架，日志压缩率高达25倍，结合云控可以做到线上用户日志的实时定向回捞，帮您高效率，精准的定位、解决问题。
日志不会全部上报，获取这些日志的方式如下：

• 崩溃发生后自动上报崩溃发生前一段时间产生的日志。
  上报的日志在崩溃详情页的自定义日志里查看。
• 通过下发云控命令获取指定设备/用户、指定时间内产生的日志。更多信息请参见回捞。

测试用例

测试用例是通过在项目中添加样例代码并在合适的时机触发，来验证SDK能否捕获对应事件的日志。您可以参见各模块给出的样例代码和说明，或者参见Example工程。
对于C/C++、Objective-C、Swift，APMPlus提供了三类日志打点的接口，每一类有四个接口，分别为Debug、Info、Warn、Error，代表日志严重程度的四个等级，可以在平台查看日志时进行筛选。

//无论使用哪类接口，首先都需要先调用如下接口开启Alog功能
//注意：仅在APP启动时调用一次即可
#import "RangersAPMForSDK+ALog.h"

RangersAPMForSDK *sdkMonitor = [[RangersAPMForSDK alloc] initWithConfig:sdkConfig];

[sdkMonitor setALogEnabled];  //启用Alog
[sdkMonitor enableConsoleLog];  //同时在控制台输出日志



//Objective-C 可以使用如下接口进行日志打点
#import "RangersAPMForSDK+ALog.h"

//第一个参数为初始化时使用的 SDKID
//第二个参数标识当前日志的业务、场景等信息；
//第三个参数为日志具体信息，可以使用format类型，如果使用format，需要继续传入对应的参数
 RANGERSAPM_FORSDK_ALOG_DEBUG(sdkConfig.sdkID, @"Business", @"version : %@", [self version]);  //Debug类日志
 RANGERSAPM_FORSDK_ALOG_INFO(sdkConfig.sdkID, @"Business", @"version : %@", [self version]);   // Info类日志
 RANGERSAPM_FORSDK_ALOG_WARN(sdkConfig.sdkID, @"Business", @"version : %@", [self version]);   //Warn类日志
 RANGERSAPM_FORSDK_ALOG_ERROR(sdkConfig.sdkID, @"Business", @"version : %@", [self version]);   //Error类日志



//C/C++ 可以使用如下接口进行日志打点
#import "RangersAPM_ForSDK_ALog.h"

//第一个参数为初始化时使用的 SDKID
//第二个参数标识当前日志的业务、场景等信息；
//第三个参数为日志具体信息，可以使用format类型，如果使用format，需要继续传入对应的参数
 RANGERSAPM_FORSDK_ALOG_DEBUG_C([sdkConfig.sdkID UTF8String], "Business", "version : %s", version());
 RANGERSAPM_FORSDK_ALOG_INFO_C([sdkConfig.sdkID UTF8String], "Business", "version : %s", version());
 RANGERSAPM_FORSDK_ALOG_WARN_C([sdkConfig.sdkID UTF8String], "Business", "version : %s", version());
 RANGERSAPM_FORSDK_ALOG_ERROR_C([sdkConfig.sdkID UTF8String], "Business", "version : %s", version());



//Swift 可以使用如下接口进行日志打点
#import "RangersAPMForSDK+ALog.h"

//第一个参数为日志具体信息
//tag 标识当前日志的业务、场景等信息；
//fileName 为当前所在文件名，可以参考示例传入 #file
//funcName 为当前所在方法名，可以参考示例传入 #function
//line 为当前所在文件的行号，可以参考示例传入 #line
sdkMonitor.debugALog("alogtest", tag: "Business", fileName: #file, funcName: #function, line: #line)
sdkMonitor.infoALog("alogtest", tag: "Business", fileName: #file, funcName: #function, line: #line)
sdkMonitor.warnALog("alogtest", tag: "Business", fileName: #file, funcName: #function, line: #line)
sdkMonitor.errorALog("alogtest", tag: "Business", fileName: #file, funcName: #function, line: #line)

日志说明

完成开启Debug日志后，根据输出日志验证模块是否接入成功。

（可选）步骤六：接入其他功能

除了崩溃分析、错误分析、卡死分析等常用的功能外，SDK还支持一些增强功能。您可以根据业务需求，引入相应子库后使用这些功能。

自定义数据

使用如下接口，您可以添加一些自定义的环境或业务信息，如用户email、定位信息、业务场景等，这些信息会随着SDK的日志一同上报，帮助您排查一些问题，您可以在日志详情页查看这些信息。

#import <RangersAPMForSDK.h>

//获取之前初始化的实例，需要先参考 初始化 章节初始化一个实例
RangersAPMForSDK *sdkMonitor = [RangersAPMForSDK monitorWithSDKID:@"{{app_id}}"];

//自定义key-value
[sdkMonitor setCustomContextValue:@"sdk1context1value" forKey:@"sdk1context1key"];

自定义维度

除了上报自定义数据外，您也可以在需要的时候添加一些自定义维度，作为自定义的的筛选项，用来筛选某些特定情况下的日志。

#import <RangersAPMForSDK.h>

//获取之前初始化的实例，需要先参考 初始化 章节初始化一个实例
RangersAPMForSDK *sdkMonitor = [RangersAPMForSDK monitorWithSDKID:@"{{app_id}}"];

//自定义筛选项
[sdkMonitor setCustomFilterValue:@"sdk1filter1value" forKey:@"sdk1filter1key"];

连续崩溃保护

连续崩溃保护需要接入SDK的BootingProtectLite模块，具体请参见Demo说明。使用此功能，您可以在应用发生连续的崩溃时进行一些本地的处理，例如清理缓存、删除文件等。

#import <RangersAPMForSDK+BootingProtect.h>

    //获取之前初始化的实例，需要先参考 初始化 章节初始化一个实例
    RangersAPMForSDK *sdkMonitor = [RangersAPMForSDK monitorWithSDKID:@"{{app_id}}"];
    [sdkMonitor startProtectWithBootingThreshold:10 bootingCrashHandler:^(RangersAPMBootingInfo * _Nonnull info) {
        /**
        对连续异常的场景进行防护策略，这里的demo只输出了一些log，您可以在自己的应用中做一些本地缓存清理或其他策略。可以针对不同的异常发生次数制定不同的策略。
        */
        if (info.consecutiveExceptionTimes >= 1) {
            NSLog(@"⚠️Consecutive exception 1 time");
        } else if (info.consecutiveExceptionTimes >= 3) {
            NSAssert(NO, @"⚠️Consecutive exception 3 times !!!");
        }

        /**
         除了对连续异常进行防护，您也可以针对不同的异常类型执行不同的防护策略。
         */
        if (info.crashTimes >= 1) {
            NSLog(@"⚠️Consecutive crash 1 time");
        }
        if (info.watchdogTimes >= 1) {
            NSLog(@"⚠️Consecutive watchdog 1 time");
        }
    }];

获取设备数与用户数

• 使用应用性能监控全链路版SDK自身服务
  应用性能监控全链路版SDK内部默认使用自身服务生成的deviceID用以标识一台设备和用户。
• 使用自己的DeviceID

  说明

  如果您要使用自己的deviceID，则SDK内部不会再次请求自身服务生成deviceID。

  1. 配置应用性能监控全链路版SDK初始化config的deviceIDSource。
  2. 在应用性能监控全链路版SDK初始化方法之后，设置deviceID。

     #import <RangersAPMForSDK.h>

     - (void)init {

         RangersAPMForSDKConfig *sdkConfig = [RangersAPMForSDKConfig configWithSDKID:@"{{app_id}}" appToken:@"{{app_token}}"];
         sdkConfig.channel = @"Cocoapods";
         sdkConfig.hostAppID = @"host_app_id"; //宿主APP标识
         sdkConfig.sdkVersion = @"1.0.0";
         sdkConfig.deviceIDSource = RAPMDeviceIDSourceFromUser;

         RangersAPMForSDK *sdkMonitor = [[RangersAPMForSDK alloc] initWithConfig:sdkConfig];

         [sdkMonitor setDeviceID:@"MYDEVICEID"];
     }
