自定义看板
最近更新时间:2024.07.09 17:21:47首次发布时间:2023.02.01 14:12:09

自定义看板支持灵活配置指标和图表形式。

指标说明

自定义看板中支持配置的指标类型和指标如下所示:

分类

说明

用户分析

PV、UV。

崩溃

崩溃次数、影响用户数、崩溃率、影响用户比例。

内存

平均虚拟内存大小、平均系统内存使用大小、平均私有内存+共享内存、平均私有内存、平均私有内存+按进程均分的共享内存、最大虚拟内存大小、最大系统内存使用大小、最大私有内存+共享内存、最大私有内存、最大私有内存+按进程均分的共享内存。

CPU

平均进程CPU使用率、最大进程CPU使用率、平均系统CPU使用率。

创建看板

  1. 登录应用性能监控全链路版控制台
  2. 在目标应用下,单击PC端监控
  3. 选择全部功能 > 自定义看板
  4. 看板列表页面,单击创建看板
  5. 创建看板页面,输入看板名称,然后单击确定
    看板名称:自定义看板名称,用于标识看板。看板名称长度为最多100个字符。

配置图表

  1. 在看板页面,单击添加容器
    容器用于将一组图表放置在一起,汇总在容器里。

  2. 单击编辑按钮,修改容器名称。

  3. 在看板页面,单击添加组件。

  4. 新建图表页面,配置组件,然后单击保存
    自定义看板支持添加趋势图、数值卡片、表格、饼图4种类型的组件。

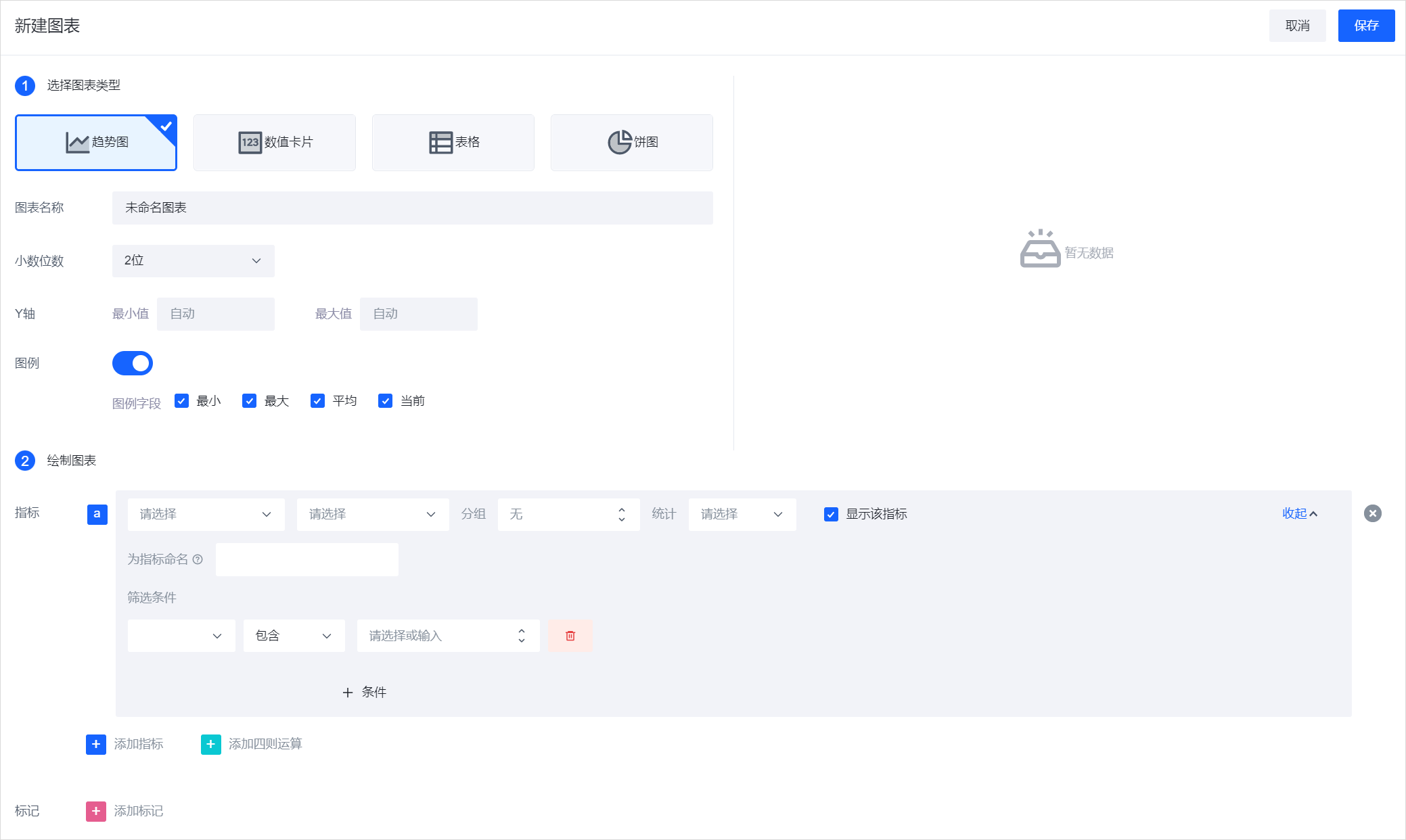

    • 配置趋势图
      配置项说明:

      配置项

      说明

      选择图表类型

      图表名称

      自定义图表名称,用于标识该图表。

      小数位数

      选择图表展示的数值所带的小数位数。最多支持数值带4位小数位。

      Y轴

      配置Y轴的最大值和最小值。

      图例

      支持配置图例,以及图例中展示的字段,包括最小、最大、平均、当前。

      绘制图表

      指标

      支持选择需要查询的指标,允许添加多个。详情请参见指标说明

      分组

      支持为指标配置分组维度,允许添加多个,选择后将按照所选维度对趋势图分组展示。

      统计

      部分指标统计类型为COUNT和UNIX。耗时类型的指标支持配置统计值类型为AVG、PCT50等等。
      统计方式和说明:

      • COUNT:根据时间粒度进行计数
      • UNIQ:计算时间粒度内的总和后按DID去重
      • AVG:SUM(时间粒度内的指标数值)/样本量
      • PCT25:升序排列后排在25%位置的数据
      • PCT50:升序排列后排在50%位置的数据
      • PCT75:升序排列后排在75%位置的数据
      • PCT90:升序排列后排在90%位置的数据

      为指标命名

      支持为图例命名,展示规则为自定义名称+指标名。

      快速筛选

      如果需要与看板的快速筛选条件联动,可以选择已配置的快速筛选。

      筛选条件

      支持为指标配置筛选条件,筛选方式有:包含、不包含、正则匹配、正则不匹配。

      添加四则运算

      如果需要对已有指标进行四则运算,例如将所有异常类型的错误数加在一起,可使用四则运算功能。

      添加标记

      支持添加标记,可以在趋势图中添加标记线或者标记区域并为其命名,允许添加多个标记。

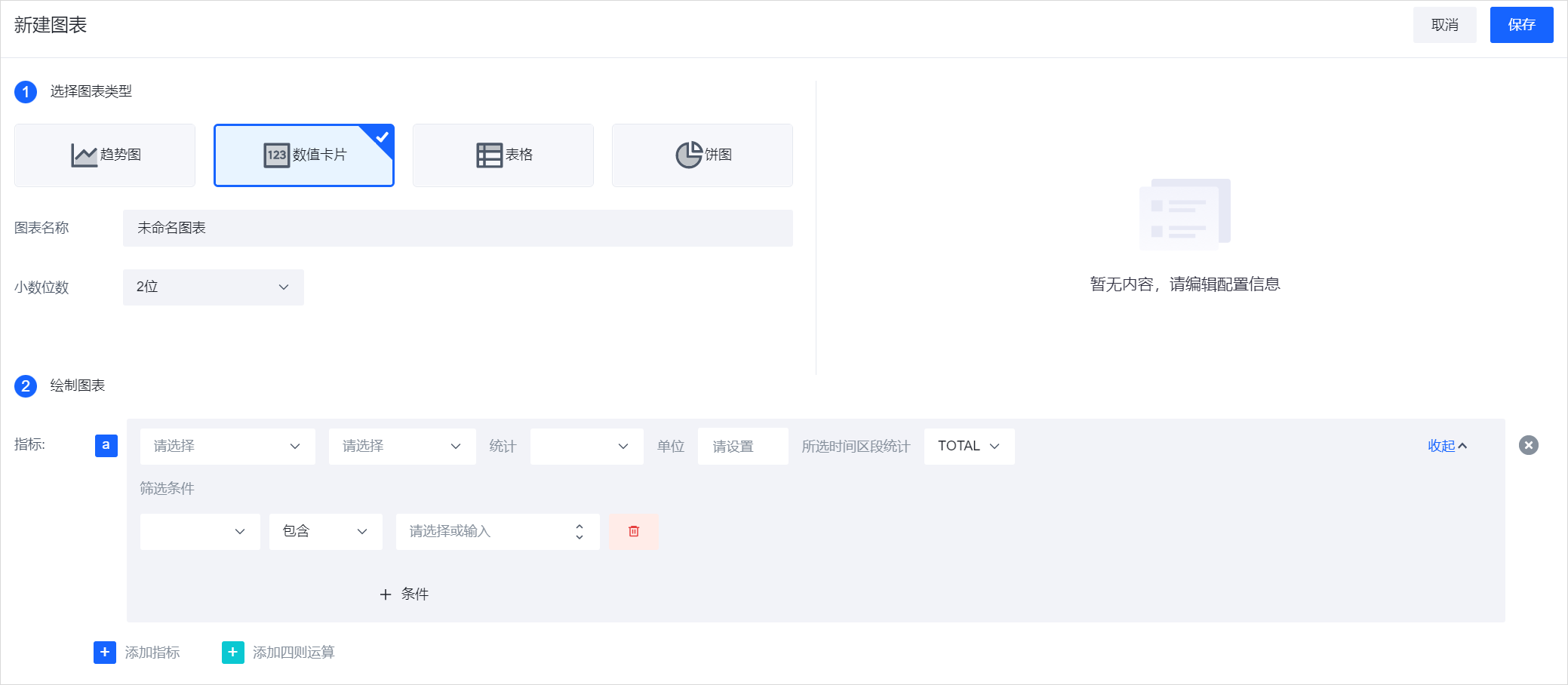

    • 配置数值卡片
      数值卡片展示的最终效果为一个统计数字。配置项说明:

      配置项

      说明

      选择图表类型

      图表名称

      自定义图表名称,用于标识该图表。

      小数位数

      选择图表展示的数值所带的小数位数。最多支持数值带4位小数位。

      绘制图表

      指标

      支持选择需要查询的指标。详情请参见指标说明
      当添加了多个原始指标后,仅展示最后添加的指标。

      统计

      部分指标统计类型为COUNT和UNIX。耗时类型的指标支持配置统计值类型为AVG、PCT50等等。

      • COUNT:根据时间粒度进行计数
      • UNIQ:计算时间粒度内的总和后按DID去重
      • AVG:SUM(时间粒度内的指标数值)/样本量
      • PCT25:升序排列后排在25%位置的数据
      • PCT50:升序排列后排在50%位置的数据
      • PCT75:升序排列后排在75%位置的数据
      • PCT90:升序排列后排在90%位置的数据

      单位

      支持配置最终展示的数值的单位。例如,FPS的单位配置为s(秒)。

      所选时间区段统计

      • TOTAL:去掉时间粒度,计算所选时间范围内的全局指标值
      • AVG:SUM(每个时间粒度的指标数值)/周期数
      • MAX:所选时间范围内的最大值
      • MIN:所选时间范围内的最小值
      • SUM:SUM(每个时间粒度的指标数值)
      • LAST:所选时间段内的最后一个指标值
      • NUMS:有指标值的项

      快速筛选

      如果需要与看板的快速筛选条件联动,可选择已配置的快速筛选。

      筛选条件

      支持为指标配置筛选条件,筛选方式有:包含、不包含、正则匹配、正则不匹配。

      添加四则运算

      如果对指标添加了四则运算,则展示通过四则运算计算得到的一个最终的指标。

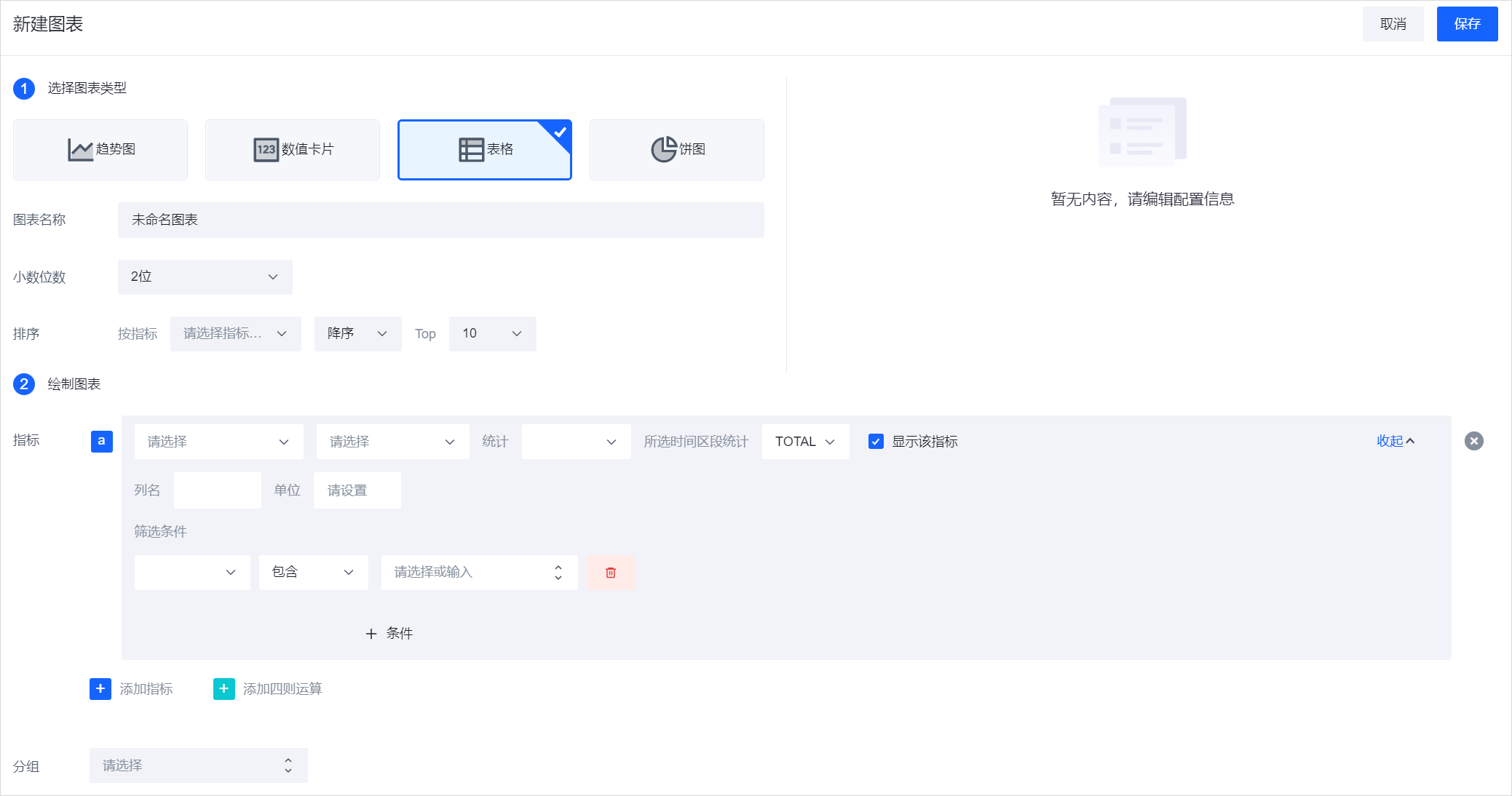

    • 配置表格
      配置项说明:

      配置项

      说明

      选择图表类型

      图表名称

      自定义图表名称,用于标识该图表。

      小数位数

      选择图表展示的数值所带的小数位数。最多支持数值带4位小数位。

      排序

      如果有多个指标,需要选择按哪个指标进行排序,并配置表格按照排序方式展示Top值。

      • 排序方式支持升序和降序。
      • Top值包括Top10、20、30、40、50以及100。

      绘制图表

      指标

      支持选择需要查询的指标,允许添加多个。详情请参见指标说明

      统计

      部分指标统计类型为COUNT和UNIX。耗时类型的指标支持配置统计值类型为AVG、PCT50等等。
      统计方式和说明:

      • COUNT:根据时间粒度进行计数
      • UNIQ:计算时间粒度内的总和后按DID去重
      • AVG:SUM(时间粒度内的指标数值)/样本量
      • PCT25:升序排列后排在25%位置的数据
      • PCT50:升序排列后排在50%位置的数据
      • PCT75:升序排列后排在75%位置的数据
      • PCT90:升序排列后排在90%位置的数据

      所选时间区段统计

      • TOTAL:去掉时间粒度,计算所选时间范围内的全局指标值
      • AVG:SUM(每个时间粒度的指标数值)/周期数
      • MAX:所选时间范围内的最大值
      • MIN:所选时间范围内的最小值
      • SUM:SUM(每个时间粒度的指标数值)
      • LAST:所选时间段内的最后一个指标值
      • NUMS:有指标值的项

      列名

      支持自定义表格列名,列名自动包含所选择的统计值类型。

      单位

      支持配置表格列数据的单位。例如,FPS的单位配置为s(秒)。

      快速筛选

      如果需要与看板的快速筛选条件联动,可选择已配置的快速筛选。

      筛选条件

      支持为指标配置筛选条件,筛选方式有:包含、不包含、正则匹配、正则不匹配。

      添加四则运算

      支持添加多个指标以及对多个原始指标的四则运算。

      分组

      可以为指标添加分组。

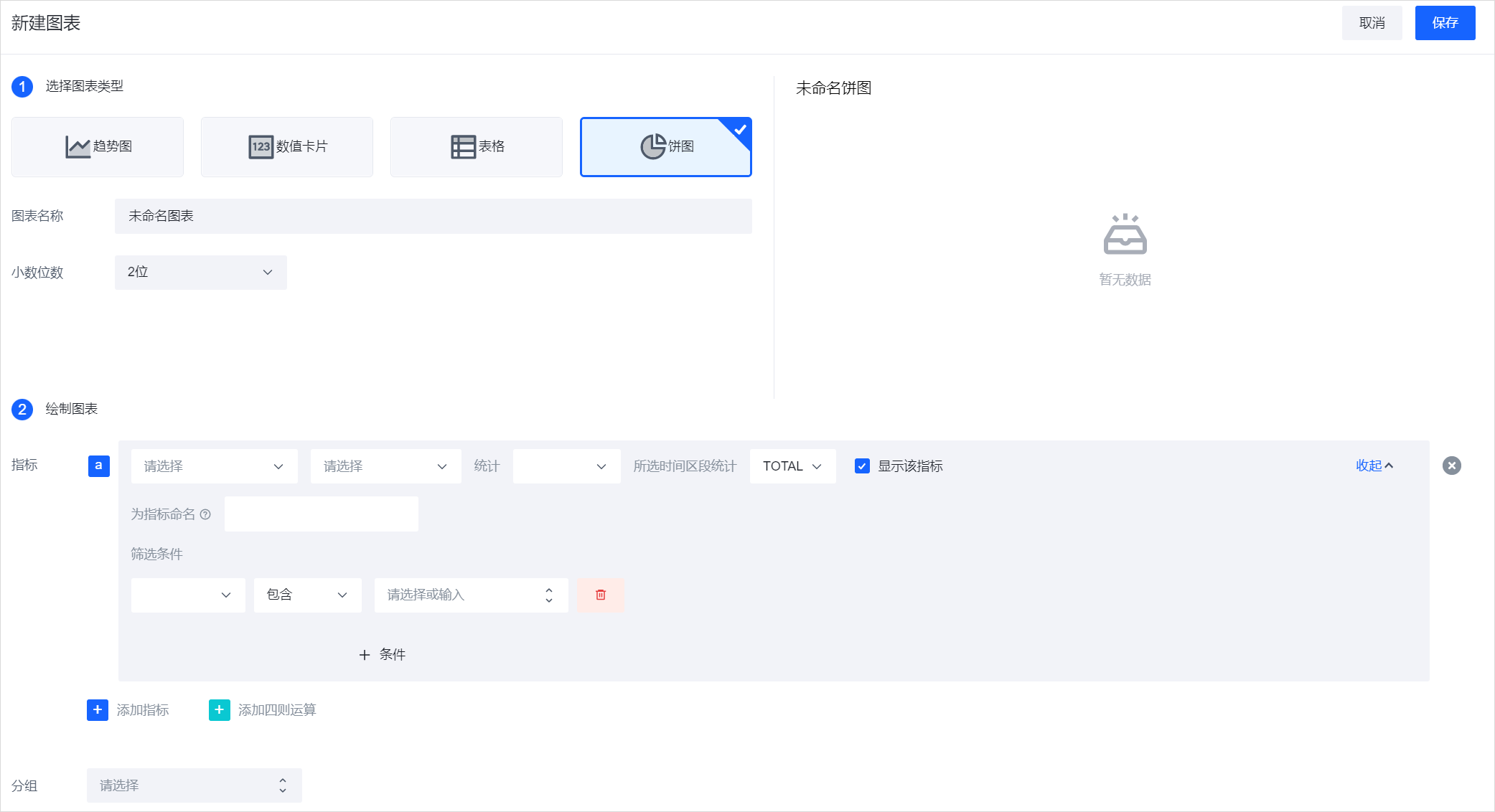

    • 配置饼图
      配置项说明:

      配置项

      说明

      选择图表类型

      图表名称

      自定义图表名称,用于标识该图表。

      小数位数

      选择图表展示的数值所带的小数位数。最多支持数值带4位小数位。

      绘制图表

      指标

      仅支持单指标展示,当添加了多个指标或者对指标添加了四则运算,通过勾选显示该指标选择展示的指标。详情请参见指标说明

      统计

      部分指标统计类型为COUNT和UNIX。耗时类型的指标支持配置统计值类型为AVG、PCT50等等。

      • COUNT:根据时间粒度进行计数
      • UNIQ:计算时间粒度内的总和后按DID去重
      • AVG:SUM(时间粒度内的指标数值)/样本量
      • PCT25:升序排列后排在25%位置的数据
      • PCT50:升序排列后排在50%位置的数据
      • PCT75:升序排列后排在75%位置的数据
      • PCT90:升序排列后排在90%位置的数据

      所选时间段统计

      • TOTAL:去掉时间粒度,计算所选时间范围内的全局指标值
      • AVG:SUM(每个时间粒度的指标数值)/周期数
      • MAX:所选时间范围内的最大值
      • MIN:所选时间范围内的最小值
      • SUM:SUM(每个时间粒度的指标数值)
      • LAST:所选时间段内的最后一个指标值
      • NUMS:有指标值的项

      为指标命名

      可通过使用分组配置里的维度变量+固定文字为图例命名。例如:$tag_aid的性能。

      快速筛选

      如果需要与看板的快速筛选条件联动,可选择已配置的快速筛选。

      筛选条件

      支持为指标配置筛选条件,筛选方式有:包含、不包含、正则匹配、正则不匹配。

      添加四则运算

      支持添加多个指标以及对多个原始指标的四则运算。

      分组

      支持为指标展示分组,添加分组后,展示排名前20的分组指标,其余归类为其他。

添加快速筛选

快速筛选的能对看板内的指标按照预先配置好的维度进行筛选。每个看板都可以设置独立的快速筛选。

  1. 在看板页面,单击管理快速筛选

  2. 设置常用筛选对话框,单击添加常用筛选

  3. 设置常用筛选对话框,完成以下配置,然后单击完成
    配置项说明:

    配置项

    说明

    名称

    自定义筛选名称,用于标识当前筛选。

    维度

    配置筛选的维度。

    包含

    选择维度包含的取值,也可以配置为不包含。

    默认值

    维度包含/不包含的取值。默认值为空,表示默认不做筛选。

配置快速筛选

在图表配置中为指标设置了快速筛选,快速筛选才会对图表生效。

  1. 在看板页面,单击目标图表右上角 ...,然后单击编辑
  2. 绘制图表区域,单击目标指标右侧的展开
  3. 在指标的展开配置中,勾选快速筛选项,然后单击保存

配置公共维度筛选

  • 公共维度筛选可以直接在工具栏选择公共维度的筛选条件,设置的筛选条件会对整个看板的所有图表生效。
  • 公共维度的筛选条件和每个指标中已配置的筛选条件,维度相同取交集,维度不同取并集。
    • 维度相同取交集
      例如,公共维度的筛选条件为机型:iPhone 5、iphone 6,图表的筛选条件为机型iphone 6、iphone 7,那么最终作用的筛选条件为机型:iphone 6。
    • 维度不同取并集
      例如,公共维度的筛选条件为机型:iPhone 5、iphone 6,图表的筛选条件为APP版本号1.1.0,那么最终作用的筛选条件为机型:iPhone 5、iphone 6,且APP版本号为1.1.0。
  • 公共维度的筛选条件支持正则筛选。

管理视图

视图仅仅是一组快速筛选的集合,并不对看板内的图表生效。当筛选条件很多,并且多人协同使用一个看板时,可以通过视图的功能,保存自己常用的筛选条件。
例如,业务场景中,人员A在看板M中查看维度A的信息,人员B在看板M中查看维度A和维度B的信息。人员A需要执行以下操作创建视图。

  1. 在看板页面,默认视图下添加快速筛选。
    详情请参见添加快速筛选。例如,命名为常用筛选A。
  2. 在看板页面,为目标图表中的目标指标配置快速筛选。
    详情请参见添加快速筛选
  3. 在看板页面,单击另存视图
  4. 另存视图对话框,输入视图命名,例如,命名为视图A,然后单击保存
  5. 在看板页面,将默认视图切换为视图A。
  6. 在看板中,人员A可以查看视图A展现常用筛选A。人员A可以切换筛选值查看图表变化。
    此时,人员A可以看板M中查看维度A的信息,人员B想在看板M中查看维度A和维度B的信息。人员B需要执行以下操作创建视图。
  7. 在看板页面,默认视图下添加快速筛选。
    详情请参见添加快速筛选。例如,命名为常用筛选B。
  8. 在看板页面,为目标图表中的目标指标配置快速筛选。
    详情请参见添加快速筛选
  9. 在看板页面,单击另存视图
  10. 另存视图对话框,输入视图命名,例如,命名为视图B,然后单击保存
  11. 在看板页面,将默认视图切换为视图B。
  12. 在看板中,人员B可以查看视图B展现常用筛选A和常用筛选B。人员B可以切换筛选值查看图表变化。

订阅看板

订阅看板的作用是可以通过设置的订阅方式定时收到看板情况。

  1. 在看板页面,单击订阅看板

  2. 创建看板订阅对话框,完成配置,然后单击确定
    配置项说明:

    配置项

    说明

    订阅名称

    默认为看板的名称,支持自定义。

    订阅周期

    配置收到订阅通知的时间。支持配置为每天、每周、每月的某一个时间点。

    查询周期

    支持自定义查询周期,即看板数据的时间范围。

    订阅方式

    支持选择不同的订阅方式,允许多选。支持配置为邮件、企业微信、飞书和钉钉。
    webhook配置详见如何进行webhook配置?

    接收组

    配置接收看板订阅信息的对象。

    订阅开关

    配置订阅开关。

    • 打开:接收看板信息。
    • 关闭:不接收看板信息。
