火山引擎云手机支持虚拟摄像头、虚拟麦克风功能，能够实现将音视频裸数据注入到云机实例的虚拟摄像头/麦克风中，供实例上运行的应用获取和使用。
本文介绍如何使用火山引擎云手机虚拟摄像头 & 麦克风 SDK（Proxy SDK），将获取到的音视频数据注入云机实例。内部采集音视频注入功能请参考内部采集音视频注入；外部音视频数据注入功能请参考外部音视频源注入（客户端注入）。

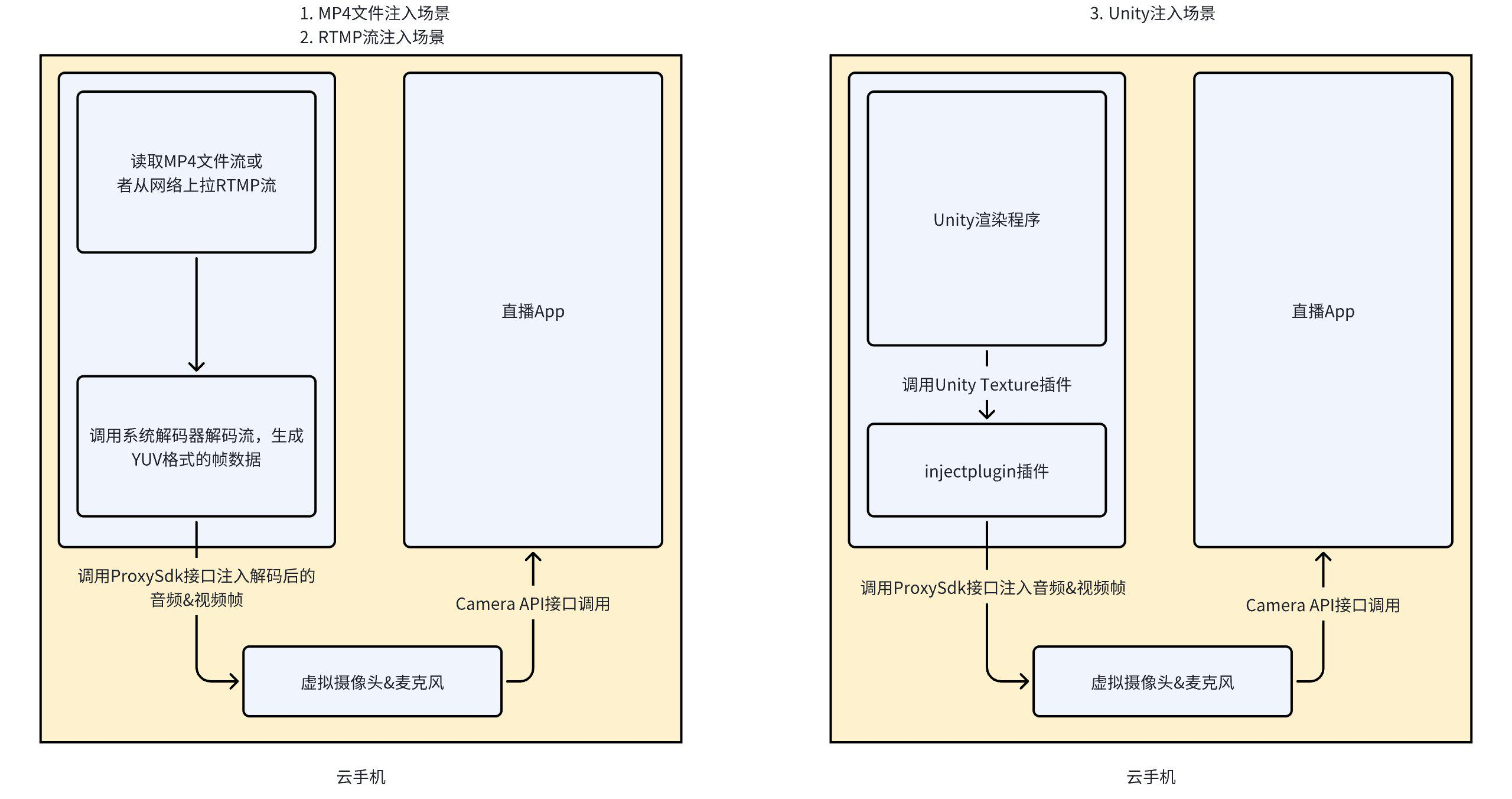

使用 Proxy SDK 注入音视频适用的场景如下：

• 视频文件合流注入 用户在后台运行服务，自行解码多个视频文件并将其合为一路视频流后，使用 Proxy SDK 将该路视频流注入到虚拟摄像头中。
• 网络视频流注入 用户从网络源拉取 RTMP 等格式的在线视频流并完成解码，使用 Proxy SDK 将解码后的音视频数据注入虚拟摄像头和麦克风。
• Unity 渲染画面注入 用户在后台运行 Unity 渲染引擎，将渲染完成的画面及其生成的音频通过 Proxy SDK 注入到虚拟摄像头和麦克风。
• 自定义注入方案 Proxy SDK 支持用户根据特定需求，开发自定义的音视频注入场景。

• 具备旗舰型配置的实例资源。高负载场景请使用旗舰型配置的设备，避免因性能不足造成的卡顿、丢帧、杂音、黑屏等问题。
• 需要音视频注入的应用程序已在控制台完成应用加签（适用于自主开发的应用，第三方应用无需关注）。

• 视频裸数据注入只支持竖屏模式下使用，横屏模式下会出现显示异常等不兼容情况。
• Proxy SDK 仅接收 PCM 格式的音频帧，和 YUV-I420（默认）或 RGBA 格式的视频帧数据。非上述格式数据，在注入前请先进行解码转换，具体参考 Demo。
• Proxy SDK 内部已实现音视频自动同步逻辑，仅需保证传入的音频帧与视频帧相匹配。
• 三种音视频注入模式存在优先级和切换限制：
  • 本功能与客户端内部源音视频注入、客户端外部源音视频注入（Pod 注入）功能互斥，即云机实例同一时间只能接收一种注入源；
  • 当三种模式并存时，云机实例接收注入源的优先级为：客户端外部源音视频注入>音视频裸数据注入（Pod 注入）>客户端内部源音视频注入；
  • 若切换至其他注入源，请务必先关闭摄像头和麦克风，关闭当前正在注入的应用程序，否则会导致切换失败。

下载 Proxy SDK

下载 SDK 并拷贝至你的项目。

ProxySDK

语言	SDK 文件
Java	proxysdk-0.2.2.3.2.aar.zip 未知大小
C++	armeabi-v7a： libvdevice_armeabi-v7a.so 173.45KB arm64-v8a： libvdevice_arm64-v8a.so 232.53KB

Unity 插件

专为 Unity 场景开发的用于采集 Unity Texture 的插件。需配合 Proxy SDK 一起使用。

injectplugin-release.aar.zip

745.73KB

集成 Proxy SDK

Proxy Java SDK

1. 将解压后的 SDK 文件夹复制到项目的 libs 目录中。

2. 配置项目依赖。打开项目的 build.gradle 文件，在 dependencies 代码块中添加以下配置：

   dependencies {
       implementation fileTree(dir: 'libs', include: ['*.jar','*.aar'])
   }


3. 同步项目。保存build.gradle文件的更改后，执行 gradle sync 即可。

Proxy C++ SDK

1. 配置 CMakeLists.txt 以引入 SDK 库和头文件。

   # 添加 SDK 的 so 库
   add_library(vdevice  SHARED IMPORTED)
   set_target_properties(vdevice PROPERTIES IMPORTED_LOCATION  ${PROJECT_SOURCE_DIR}/src/main/jniLibs/${ANDROID_ABI}/libvdevice.so)
   # 指定头文件路径
   include_directories(src/main/cpp/include)


2. 在 CMakeLists.txt 中链接 NDK 日志库。

   target_link_libraries( # Specifies the target library.
           native_test
           # Links the target library to the log library
           # included in the NDK.
           vdevice
           ${log-lib} )


3. 在目标库中使用 SDK。

   using namespace android;

   static void onAudioRequest(int start) {
       LOGI("onAudioRequest: %d", start);
   }
   static void onCameraRequest(int start, int cameraId) {
       LOGI("onCameraRequest start = %d, cameraId = %d", start, cameraId);
   }

   bool testRegisterAudioCblk() {
       LOGI("call testRegisterAudioCblk");
       static AudioProxy *audioProxy = AudioProxy::getInstance();
       return audioProxy->registerCallback(onAudioRequest);
   }

   bool testRegisterCameraCblk() {
       LOGI("call testRegisterAudioCblk");
       static CameraProxy *cameraProxy = CameraProxy::getInstance();
       return cameraProxy->registerCallback(onCameraRequest);
   }


示例代码

使用 Proxy SDK 实现音视频裸数据注入功能时，可能会使用到以下三方库，请自行引入：

• Ffmpeg：用于音视频格式处理
• libyuv：用于 YUV 图像处理，如裁剪、旋转、格式转换

基础功能示例 Demo

Proxy Java SDK

音频注入

方式一：从指定文件注入

// step1. 获取DeviceProxyContext
DeviceProxyContext deviceProxyContext = DeviceProxyContext.getInstance(context);
// step2. 获取AudioProxyManager
AudioProxyManager proxy = deviceProxyContext.getAudioProxyManager();
// step3. 设置注入参数（采样率、声道数、采样深度，采样周期。默认 48kHz, 双声道、16 位采样深度）
proxy.setAudioSampleConfigs(new AudioSampleConfig(48000, 2, 2, 10));
// step4. 指定音频文件路径和注入类型
String path = "/vendor/res/sound/48000-16-2.pcm";
proxy.recordByFile(path, FileRecordType.TYPE_CIRCLE);

方式二：自定义 AudioCallback 注入

// step1. 获取DeviceProxyContext
DeviceProxyContext deviceProxyContext = DeviceProxyContext.getInstance(context);
// step2. 获取AudioProxyManager
AudioProxyManager proxy = deviceProxyContext.getAudioProxyManager();
// step3（可选）. 设置注入参数（采样率、声道数、采样深度，默认48kHz, 双声道、16位采样深度）
proxy.setAudioSampleConfigs(new AudioSampleConfig(48000, 2, 2));

//设置每帧时长或者设置每帧 buffer 大小
proxy.setSamplePeriodInMs(10);
//proxy.setAudioBufferSize(size);

AudioTask task = new AudioTask(proxy);

AudioCallback callback = new AudioProxyManager.AudioCallback() {
    @Override
    public void onStart() {
        // 开始注入音频数据
        task.startAudioRecord();
    }

    @Override
    public void onResume() {}

    @Override
    public void onPause() {}

    @Override
    public void onStop() {
        // 停止注入音频数据
        task.stopAudioRecord();
    }

    @Override
    public void onRequest() {}
};
// step4. 注册AudioCallback，监听系统打开/关闭Mic
proxy.registerCallback(callback);

class AudioTask {
    private AudioProxyManager mProxy;

    public AudioTask(AudioProxyManager proxy) {
        mProxy = proxy;
    }

    public void startAudioRecord() {
        ...
        // step5. 调用putAudioFrame注入音频帧
        mProxy.putAudioFrame(buffer);
        ...
    }

    public void stopAudioRecord() {
        // step6. 结束注入音频帧
        ...
    }
}

方式三：录制指定应用程序音频作为注入源

// step1. 获取 DeviceProxyContext
DeviceProxyContext deviceProxyContext = DeviceProxyContext.getInstance(context);
// step2. 获取 AudioProxyManager
AudioProxyManager manager = deviceProxyContext.getAudioProxyManager();
// step3. 指定 App 包名，确定音频源。若注入源为自主开发应用，请保证音频格式为 AudioAttributes.USAGE_MEDIA 或AudioAttributes.USAGE_GAME，否则无法录入
manager.registerAppAsAudioSource("com.dimowner.audiorecorder");

视频注入

1. 获取 ProxyContext。
2. 获取 CameraProxyManager。
3. 设置 CameraCallback，监听 onStart() 和 onStop() 接口。
4. 调用 putVideoFrame 注入视频帧。

示例代码参考：

public class CameraDemoActivity extends AppCompatActivity {
    private DeviceProxyContext proxyContext;
    private CameraProxyManager cameraProxyManager;
    private static final int WIDTH = 1280; // Frame width
    private static final int HEIGHT = 720; // Frame height
    private static final int FORMAT = VideoFrameFormat.I420; // 帧格式
    private VideoFrameConfig videoFrameConfig = new VideoFrameConfig(WIDTH, HEIGHT, FORMAT, 0, 0);
    private byte[] demoBuffer;

    private CameraProxyManager.CameraCallback cameraCallback = new CameraProxyManager.CameraCallback() {
        @Override
        public void onStart(int id) {
            handler.post(renderThread);
        }

        @Override
        public void onResume(int id) {
        }

        @Override
        public void onPause(int id) {
        }

        @Override
        public void onStop(int id) {
            handler.removeCallbacks(renderThread);
        }

        @Override
        public void onRequest(int id) {
        }
    };
    private Handler handler;
    private Runnable renderThread = new Runnable() {
        @Override
        public void run() {
            if(cameraProxyManager != null) {
                Arrays.fill(demoBuffer, (byte) 0x00); //TODO fill image data
                cameraProxyManager.putVideoFrame(demoBuffer, demoBuffer.length, videoFrameConfig);
                handler.postDelayed(this, 33); // 30fps
            }
        }
    };
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_camera_demo);
        handler = new Handler(Looper.myLooper());
        proxyContext = DeviceProxyContext.getInstance(this);
        try {
            Thread.sleep(200);
        } catch (InterruptedException e) {
            throw new RuntimeException(e);
        }
        if(proxyContext != null){
            cameraProxyManager = proxyContext.getCameraProxyManager();
            if(cameraProxyManager != null){
                cameraProxyManager.unregisterCallback(cameraCallback);
                boolean ret = cameraProxyManager.registerCallback(cameraCallback);
                demoBuffer = new byte[videoFrameConfig.width * videoFrameConfig.height * 3 / 2]; // I420 buffer
            }
        }
    }
}

Proxy C++ SDK

C++_demo.cpp

4.51KB

高级功能示例 Demo

可参考以下示例，实现将解码视频文件后获取到的视频流数据注入至云机实例。

VirtCamera.zip

3.21MB

Proxy Java SDK

CameraProxyManager

public interface CameraProxyManager extends ProxyInterface {
    /**
          * 注册Camera打开/关闭事件回调监听接口，注册成功返回true，
          * 如果返回false，可能是优先级低，或者正在使用 ，或者重复注册
          *  @param  cameraCallback 回调
          *  @return  true 成功，false 失败
          */
    boolean registerCallback(CameraCallback cameraCallback);

    /**
          * 取消Camera打开/关闭事件回调接口，取消成功返回true，
          * 如果返回false，可能是底层服务异常，或者binder服务连接异常
          *  @param  cameraCallback 回调，需要和register保持一致
          *  @return  true 成功，false 失败
          */
    boolean unregisterCallback(CameraCallback cameraCallback);

    /**
          * 向虚拟摄像头注入一帧画面，如果成功返回true，
          * 如果返回false，可能是CameraCallback没有注入，就调用了put方法，也可能是camera没有打开，或者camera服务异常。
          *  @param  buffer 图像数据的ByteBuffer对象
          *  @param  config 图像数据的大小，旋转方向等。
          *  @return  true 成功，false 失败
          */
    boolean putVideoFrame(@NonNull ByteBuffer buffer, @NonNull VideoFrameConfig config);

    /**
          * 向虚拟摄像头注入一帧画面，如果成功返回true，
          * 如果返回false，可能是CameraCallback没有注入，就调用了put方法，也可能是camera没有打开，或者camera服务异常。
          *  @param  buffer 图像数据的byte array对象，不建议使用，大概率触发频繁GC动作
          *  @param  config 图像数据的大小，旋转方向等。
          *  @return  true 成功，false 失败
          */
    boolean putVideoFrame(@NonNull byte[] buffer, int size, @NonNull VideoFrameConfig config);

    @Deprecated
    void setPreviewFile(String filepath, VideoFrameConfig config);

    interface CameraCallback {
        /**
                  * 三方应用调用系统Camera API打开Camera时候回调
                  *  @param  id camera id，0:Back后置，1:Front前置
                  */
        void onStart(int id);

        /**
                  * 暂不使用，忽略
                  *  @param  id
                  */
        void onResume(int id);

        /**
                  * 暂不使用，忽略
                  *  @param  id
                  */
        void onPause(int id);
        /**
                  * 三方应用调用系统Camera API关闭Camera时候回调
                  *  @param  id camera id，0:Back后置，1:Front前置
                  */
        void onStop(int id);

        /**
                  * 暂不使用，忽略
                  *  @param  id
                  */
        void onRequest(int id);
    }
}

VideoFrameConfig

public class VideoFrameConfig implements Parcelable {
    public int width; // Frame width
    public int height; // Frame height
    public int format; // Frame format，current only support VideoFrameFormat.I420
    public int rotation; // Frame rotation
    public int cameraId; // Frame source， default 0
}

VideoFrameFormat

public class VideoFrameFormat implements Parcelable {
    public static final int RGBA_8888 = PixelFormat.RGBA_8888;
    public static final int RGBX_8888 = PixelFormat.RGBX_8888;
    public static final int I420 = ImageFormat.YUV_420_888; //当前只支持这个格式
    public static final int NV21 = ImageFormat.NV21;
    public static final int JPEG = ImageFormat.JPEG;
    public static final int RGB_888 = ImageFormat.FLEX_RGB_888;
}

Proxy C++ SDK

Audio 相关接口

AudioProxy.h

// 每一帧pcm数据大小（目前支持48000Hz, 双声道、16位采样深度pcm音频数据）
static const int FRAME_SIZE = 48000 * 2 * 2 /100;
static AudioProxy *getInstance();

// 监听麦克风打开关闭回调(0-关闭，1-打开)
typedef void (*Callback)(int);
bool registerCallback(Callback cb);

// 注入每一帧数据
size_t pushAudioFrame(const void* data);

Camera 相关接口

CameraProxy.h

// 帧格式，目前只支持YUV I420 格式
static const int FRAME_FORMAT = 35;
static CameraProxy *getInstance();

// 收到camera打开callback后，开始注入前，需要调用
bool prepare();
// 收到camera关闭callback后，需要调用
bool release();
// 监听Camera打开和关闭的回调，第一个参数代表开/关(0-关闭，1-打开),第二个参数是Camera的ID（0-后置摄像头，1-前置摄像头）
typedef void (*CameraCallback)(int, int);
bool registerCallback(CameraCallback cb);

// 注入的每一帧数据（cameraid用回调里面的cameraid）
size_t pushVideoFrame(const uint8_t* data, int size, int width, int height, int format, int rotation, int cameraId);
