文档背景

在云上使用流式计算 Flink 版时，内存配置是保障任务稳定性和性能的核心。相比于自建集群，云产品简化了集群管理，但如何为特定作业配置最优的内存参数，仍是用户需要关注的重点。不合理的内存配置会导致作业频繁 OOM（OutOfMemory）、性能瓶颈和资源浪费。
本文旨在为您提供一套在云上高效进行 Flink 内存调优的最佳实践，帮助您快速定位和解决内存问题，实现降本增效。

Flink JobManager 和 TaskManager 的用途

理解 Flink 集群中两个核心组件的作用是内存调优的基础。具体 Flink 的整体架构可以参考 Flink 官网提供的架构图：

JobManager (Master)

用途: 负责接收和提交作业（Job）、协调作业的执行（如调度任务、协调检查点 Checkpoint 和保存点 Savepoint）、故障恢复（Failover）等。它是整个集群的“大脑”。
内存需求: 通常不需要像 TaskManager 那样巨大的内存。其内存主要用于：

• 管理 JobGraph 和 ExecutionGraph。
• 记录完成的检查点元数据。
• 与 TaskManager 的心跳通信。
• 如果在 JobManager 上启用了 Web UI，也会消耗少量内存。

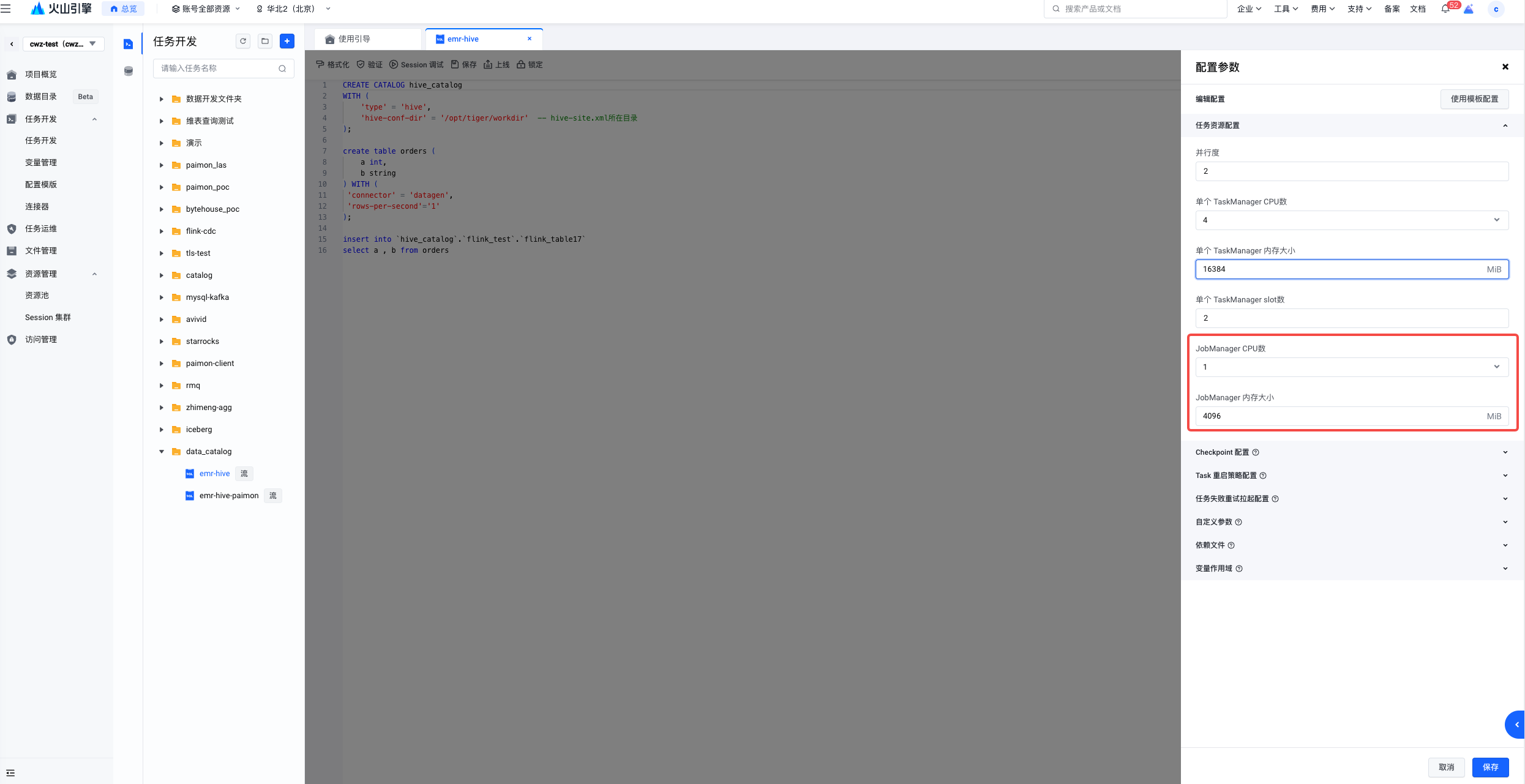

调优重点: 对于大多数作业，默认的 1C4G 内存通常足够。只有在管理极其庞大的作业（成千上万个任务）或保留大量历史检查点时，才需要考虑增加 JobManager 的内存 （比如 2C8G、4C16GB 等）。JobManager 总内存可遵循以下策略配置：

1. 通过 Flink UI 进行查看作业 Task 总数
2. 根据以下推荐内容进行 JobManager 资源设置

TaskManager (Worker)

• 用途: 真正执行数据计算任务（Task）的工作节点。每个 TaskManager 是一个 JVM 进程，负责运行用户代码、处理网络数据传输、状态存储等。内存调优的核心几乎全部集中在 TaskManager 上。
• 内存需求: 需要大量内存，其分配非常复杂，是本文档讨论的重点。

TaskManager 内存分布

内存分布概览

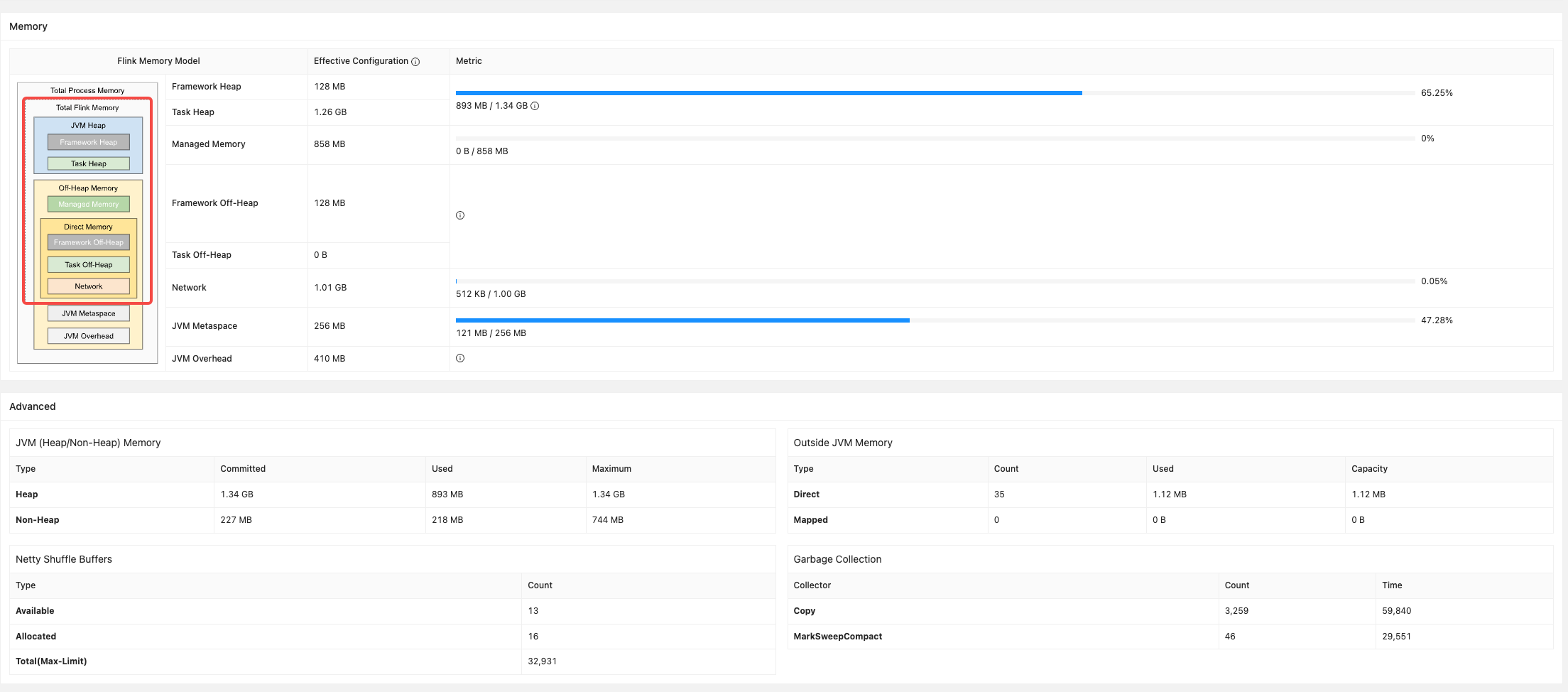

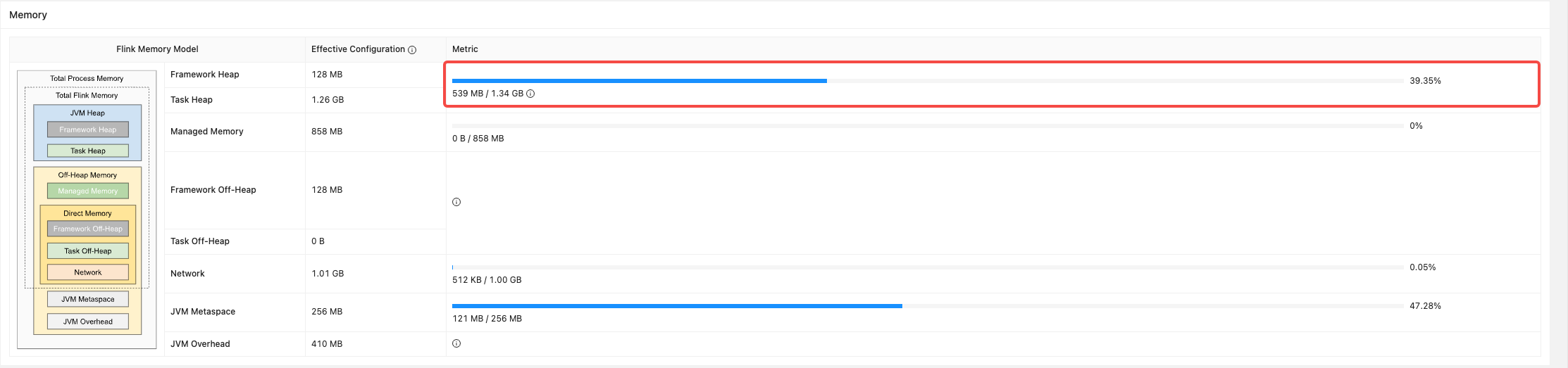

自 Flink 1.10 版本之后，TaskManager 的内存布局发生了重大变化。了解下图和各个部分至关重要（此曲线可以通过任务运维 - Flink UI - TaskManager 进行查看）。

总内存 (Total Process Memory) = Flink 总内存 (Total Flink Memory) + JVM 元空间 (Metaspace) + JVM 额外开销 (Overhead)

内存详细说明

Flink 总内存 (Total Flink Memory): 由 Flink 框架直接控制和管理的内存部分。

• JVM 堆内存 (Framework Heap + Task Heap): 经典的 JVM 堆区。

  • 框架堆内存 (Framework Heap Memory): Flink 框架本身运行所需的内存（如 RPC、协调等）。通常很小，无需调整。
  • 任务堆内存 (Task Heap Memory): 这是用户代码（如 MapFunction, ProcessFunction 中的逻辑）运行的空间。你创建的 Java 对象、用户定义的函数中的数据结构等都分配在这里。

• 托管内存 (Managed Memory):

  • 用途: 由 Flink 直接管理（分配和销毁）的堆外（Off-Heap）内存。主要用于：
    1. RocksDB 状态后端: 这是最常用的部分。当使用 RocksDB 时，所有状态（包括算子状态和键控状态）都存储在这部分内存和本地磁盘上。
    2. 批处理作业的排序、哈希连接等操作: 为这些高内存消耗的操作提供内存空间。
    3. PyFlink: 用于 Python 进程的通信和数据交换。
  • 特点: 不受 JVM GC 影响，性能稳定，但需要自行管理。

• 网络内存 (Network Memory): 用于任务之间数据传输的缓冲区（如输入/输出通道的缓冲区）。对于高吞吐量的作业，这部分内存至关重要。

• JVM 元空间 (JVM Metaspace): 存储 JVM 加载的类信息等。与 Java 永久代（PermGen）类似，但位于本地内存。

• JVM 额外开销 (JVM Overhead): 用于其他 JVM 开销，如线程栈、代码缓存等。这是为了确保整个进程不会因为一些“看不见”的内存使用而超出容器限制（如 Kubernetes Pod 的内存上限）而被 kill 掉。

常见的内存调优手段

调大 TaskManager 规格

• 是什么: 这是最直接粗暴的方法——直接给 TaskManager 容器分配更多的内存和 CPU。
• 何时使用:
  • 当作业出现 OutOfMemoryError 且你初步判断是总体内存不足时。
  • 当你希望提高单个 TaskManager 的能力，以运行更多任务槽（Slots）或更重的任务时。

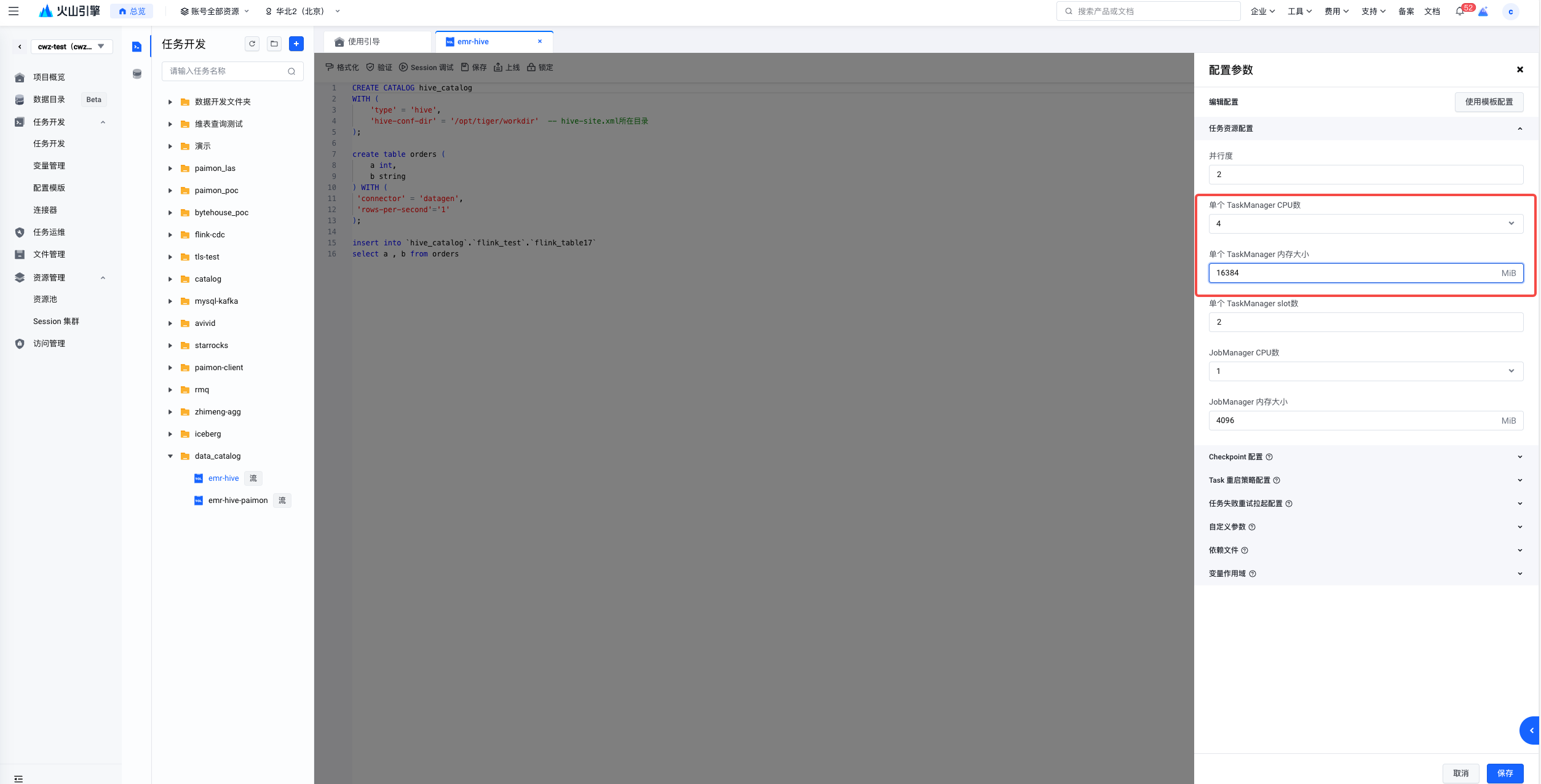

• 如何做: 在任务管理界面直接调大 TaskManager 的规格，避免使用 1C4GB 这种小规格容器，提升到 2C8GB / 4C16GB 等大规格容器，可以非常大幅提升整体 TaskManager 的资源容量。

调整 TaskManager 内部内存分布

这是最核心、最常用的调优手段。需要根据作业类型和问题症状来调整不同部分的大小。

调整任务堆内存 (User Code)

场景: 用户代码中创建了大量对象（如频繁创建的富对象、缓存大的哈希表/列表等），导致 java.lang.OutOfMemoryError: Java heap space。
参数: taskmanager.memory.task.heap.size
做法: 增大此值。同时，应优化用户代码，避免数据倾斜、减少对象创建、使用轻量级数据结构。

调整托管内存 (State & Batch Ops)

场景 1 (流作业): 使用 RocksDB 状态后端时，性能瓶颈可能在于 RocksDB 需要频繁与磁盘交换数据。增大托管内存可以为 RocksDB 提供更大的块缓存（Block Cache），显著提升状态访问性能。

• 参数: taskmanager.memory.managed.size 或 taskmanager.memory.managed.fraction (相对于总 Flink 内存的比例)
• 做法: 通常建议显式设置一个固定大小（如 2048m），而不是依赖比例。从 512MB 开始，根据状态大小和访问模式逐步增加。监控 RocksDB 的命中率指标。

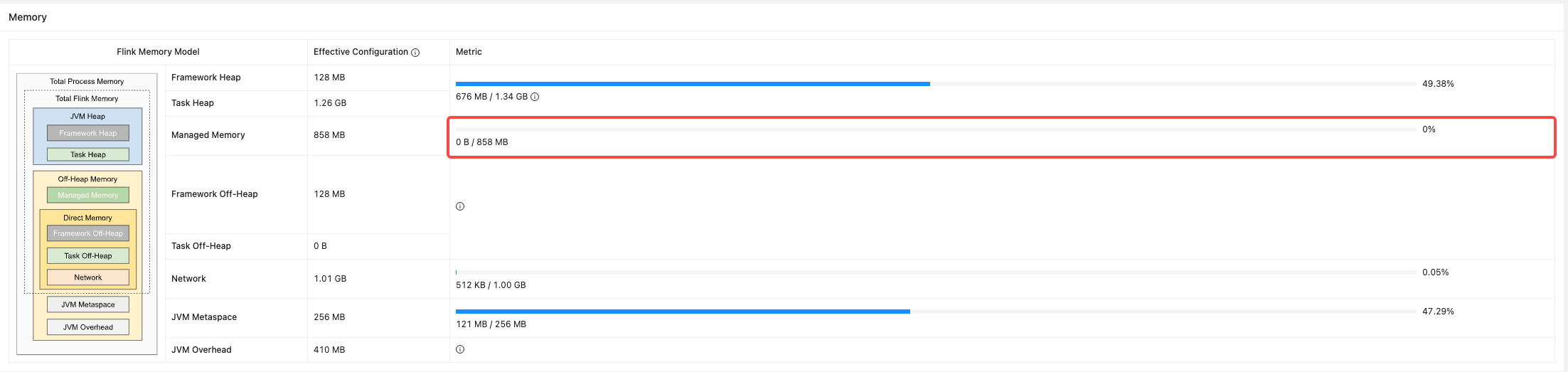

场景 2 (流作业): 如果任务较为简单，没有大量使用状态的时候，可以通过减少托管内存，来为其他内存提供更多的空间。可以通过代码分析、或者 FlinkUI 中 Managed Memory 使用比例判断。

• 做法: 减少步骤一中提到的参数值，通常根据状态大小和访问模式逐步减少，并且监控任务稳定性。

场景 3 (批作业): 进行大规模排序、连接操作时发生 OOM。

• 做法: 同样增大此参数，为这些操作提供更多内存。

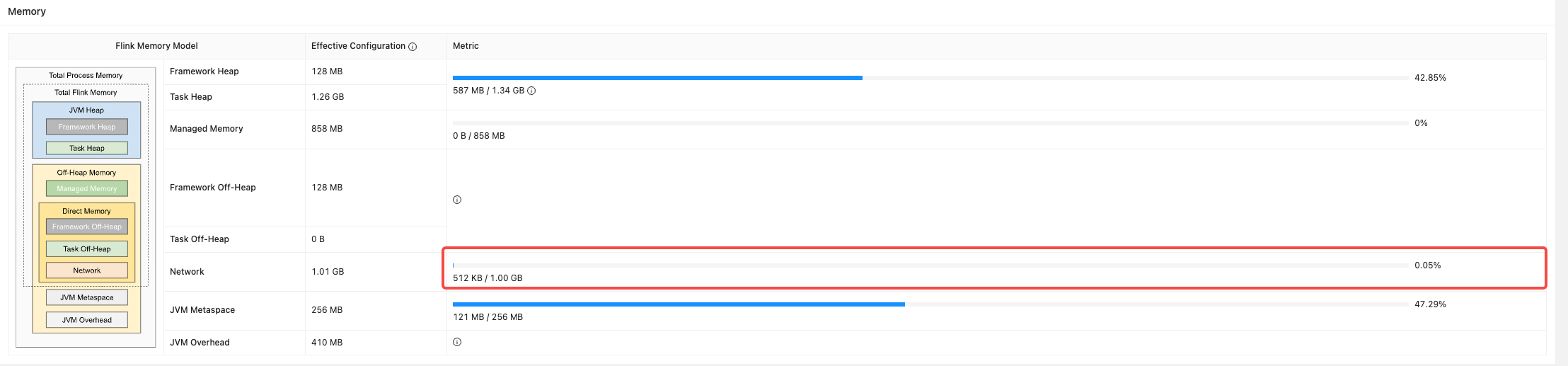

调整网络内存 (Data Transfer)

场景: 在高吞吐量作业中，任务间数据传输频繁。如果网络缓冲区不足，会导致背压（Backpressure），表现为下游节点处理慢，上游节点被迫降速。在 UI 上能看到明显的背压警告。
参数: taskmanager.memory.network.min, taskmanager.memory.network.max, taskmanager.memory.network.fraction
做法: 适当增大网络内存的上限（max）。Flink 会根据需求在 min 和 max 之间动态调整。

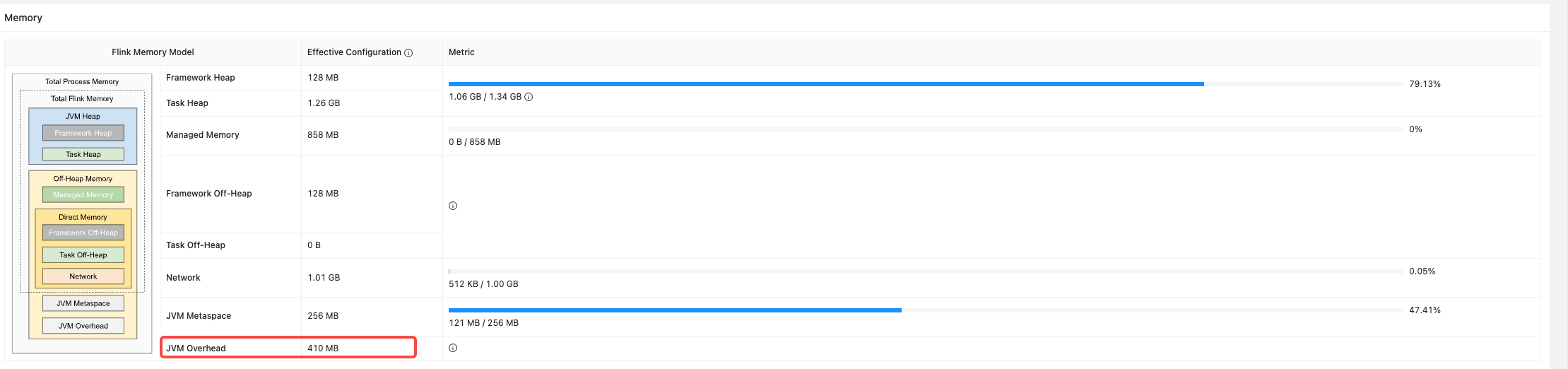

调整 JVM Overhead

场景: 任务进程被系统直接 kill 掉（从任务运行事件中可以看出），但 JVM 日志中没有明显的 OOM 错误。这通常是因为 JVM 使用的总内存（堆+栈+元空间+等）超出了容器限制，JVM Overhead 配置不足。
参数: taskmanager.memory.jvm-overhead.min/max/fraction
做法: 适当增大其最大值（max），例如从默认的 1G 增加到 2G，为线程栈等预留更多空间。

OOM 的识别、避免与处理

如何识别 OOM？

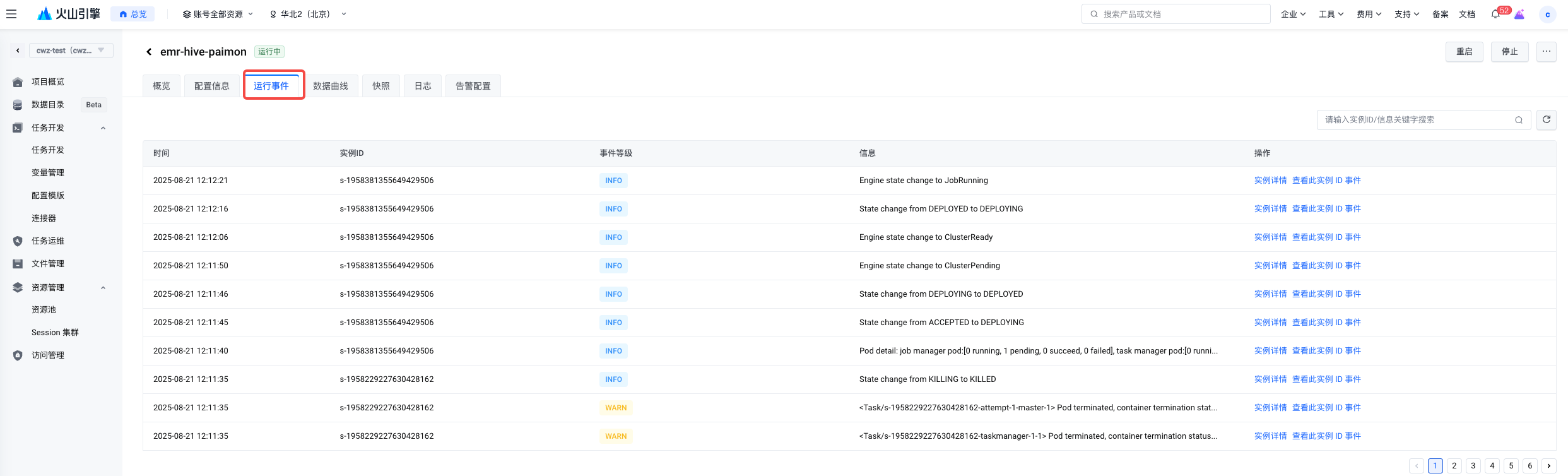

1. 查看运行事件：

• Kill: 可能是 JVM Overhead 不足，进程被系统终止。

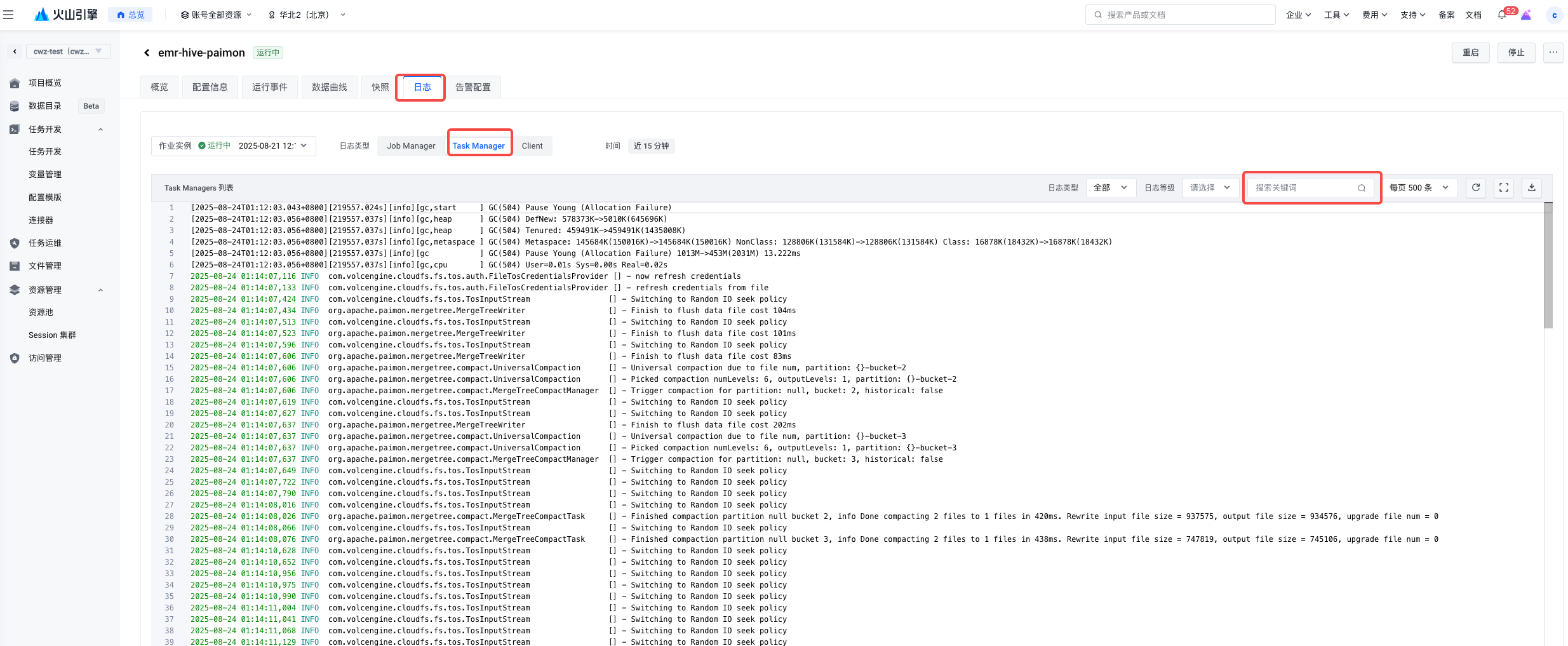

2. 查看日志: 最直接的方式。搜索 OutOfMemoryError 关键字。常见的错误类型：

• Java heap space: 任务堆内存不足。
• Direct buffer memory: 网络缓冲区（属于堆外内存）不足。
• Metaspace: 元空间内存不足。

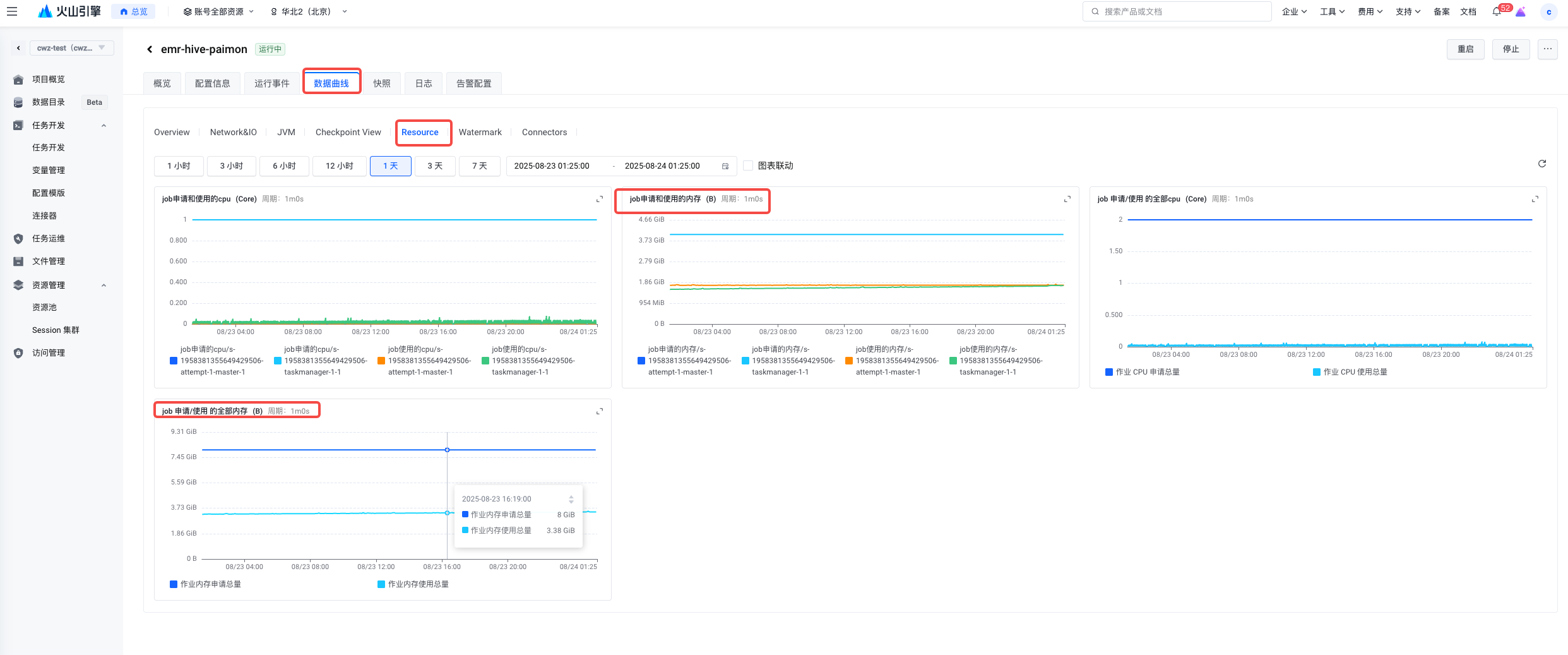

3. 监控指标: 利用 Flink UI 或任务详情 - 数据曲线查看：

• Heap Memory Used 是否持续接近上限。
• RocksDB Block Cache Hit Rate 是否很低（说明托管内存可能不够）。
• 是否有持续的 背压 标志（黄色或红色），这可能间接由网络缓冲区不足引起。

常见原因及避免策略：

1. 数据倾斜 (Data Skew)
   • 问题: 个别 Key 的数据量远远超过其他 Key，导致处理该 Key 的单个任务实例负载极重，内存消耗巨大，成为整个作业的瓶颈并最终 OOM。
   • 解决:

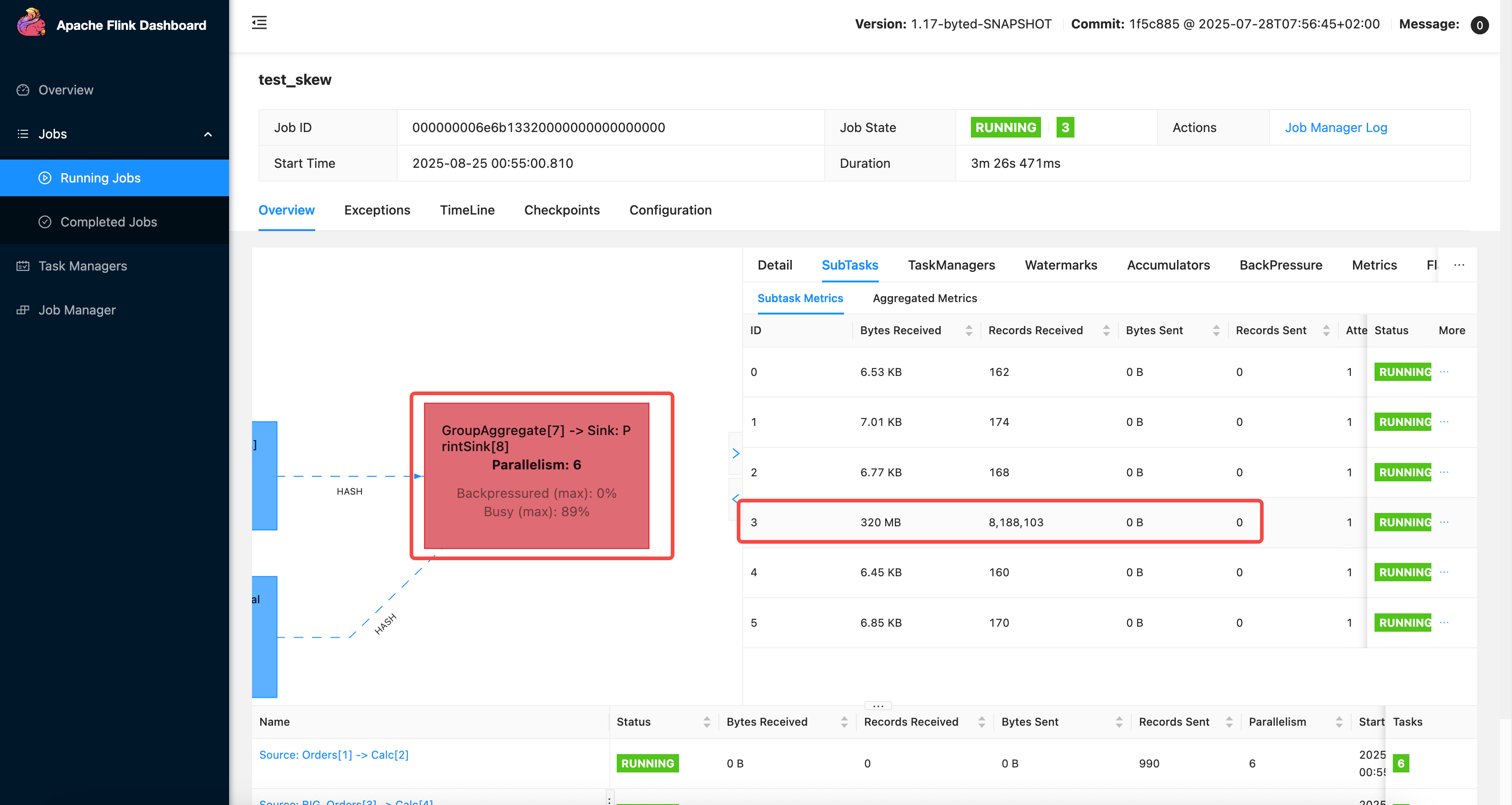

     • 检测: 通过 Flink UI 的每个任务的指标（如 Records Sent/Received）发现某个 SubTask 处理数据量远大于其他节点。
     • 加盐打散 (Salting): 将倾斜的 Key 加上随机前缀，先分散处理，最后再去盐合并结果。或者单独计算热点 Key 的结果，与其他 Key 计算结果 Union 到一起。具体文档可以参考 Flink SQL 数据倾斜处理最佳实践

2. 用户代码低效或内存泄漏

   • 问题: 在用户函数中无限制地缓存数据（如使用静态 Map），或创建了大量不必要的对象，导致 GC 频繁甚至 OOM。
   • 解决:
     • 使用 Flink 状态后端（ValueState, MapState等）来管理数据，而不是自己用 Java 集合缓存。
     • 优化代码逻辑，避免在循环中创建大量临时对象。
     • 使用 org.apache.flink.util.StringUtils 等 Flink 工具类，它们通常更高效。

3. 缓冲区/超时设置不合理

   • 问题: 网络缓冲区（taskmanager.network.memory.buffers-per-channel 和 floating-buffers-per-gate）设置过小，在高并行度或高吞吐下无法有效缓冲数据，导致频繁背压甚至网络线程 OOM（Direct buffer memory）。
   • 解决: 除了调大总网络内存，也可以微调这些缓冲区的数量。通常让 Flink 自动调整即可。

4. 大消息作业调优

   • 问题: Flink 默认的网络栈配置使用 32kb 的网络 buffer 大小。对于大消息（单条消息 > 32kb）作业，单条消息就需要拆到多个 buffer 里分别发送，导致网络传输侧的吞吐跟不上算子的处理吞吐，同时也会加剧同 TM 内算子间共用的浮动 buffer 池的挤占问题，出现上游算子反压严重，下游算子没打满的情况，同时也会出现 CPU 打不满、下游算子处理忙碌程度有倾斜等情况。建议将网络 buffer 大小设置为至少 2 倍消息大小。
   • 参数：taskmanager.memory.segment-size，注意这个参数的值必须是 2 的指数次幂个 kb。
   • 解决: 例如最大消息可能是 372kb ，那么建议调整参数为 1024kb ，可以避免这种问题产生。

5. RocksDB 配置不当

   • 问题: 虽然增大了托管内存，但 RocksDB 本身的配置（如 state.backend.rocksdb.block.blocksize）可能不匹配你的数据访问模式，导致缓存效率低下。
   • 解决: 查阅 RocksDB 性能调优指南，并通过 RocksDBOptions 进行自定义配置。

实战案例

TaskManager OOM Killed 退出

在 JobManager 日志中观察作业 Failover 原因是 TaskManager 失联、退出等。并在上下文中伴随着部分 OOMKilled 关键词。
这种情况是由于 TaskManager 进程使用的堆外内存超限导致被 OS/Kubernetes 直接杀掉进程。所以看不到具体的 Java 的异常栈。
针对这个问题，可以尝试直接增加堆外内存预留，具体参数如下，其默认值是 128M

taskmanager.memory.framework.off-heap.size: 512M

TaskManager 心跳超时

在 JM 日志中观察到 TaskManager 心跳超时退出，并 Task 由于 TM 退出触发 Failover。
这种情况需要检查 TaskManager/JobManager 是否存在比较严重的 GC，如果是的话需要增加 Heap 内存，可以考虑通过增加 CU 的方式来增加整体内存。

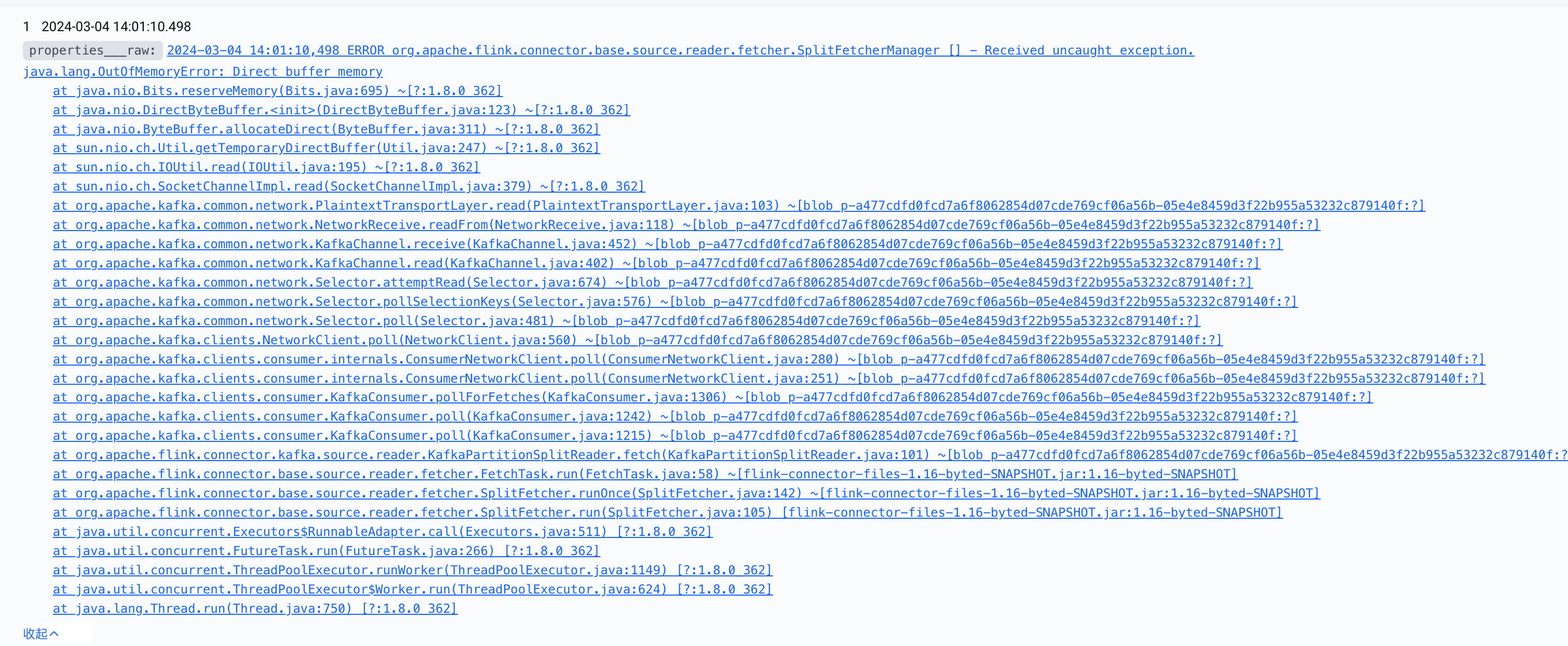

Direct Memory OOM

在 JM 日志中能直观的观察到 Task Failover 的异常栈中存在 OutOfMemoryError: Direct buffer memory异常关键词

这种情况需要增加 Task 的 OffHeap 内存，Flink 默认不会给 Task 预留堆外空间，共用 Framework 的 128M Direct Memory。

taskmanager.memory.task.off-heap.size: 512M

调优流程总结

1. 监控先行: 首先通过 Flink UI 和日志确定问题大致方向（是堆、网络还是托管内存？）。
2. 参数调整: 根据症状调整对应的内存组件参数。
3. 代码优化: 检查是否存在数据倾斜或用户代码问题，这是治本的方法。
4. 迭代验证: 每次只调整 1-2 个参数，然后观察作业运行情况，持续迭代优化。
