本文为您介绍数字大屏可视化组件中雷达图的使用。

数字大屏的可视化组件中包含“雷达图”组件，雷达图是一种用于展示多个维度数据的图表，通过绘制多边形的边和连接各个顶点的线段来表示各个维度的数值。每个维度在雷达图上对应一个角度，而数值则通过线段的长度来表示。

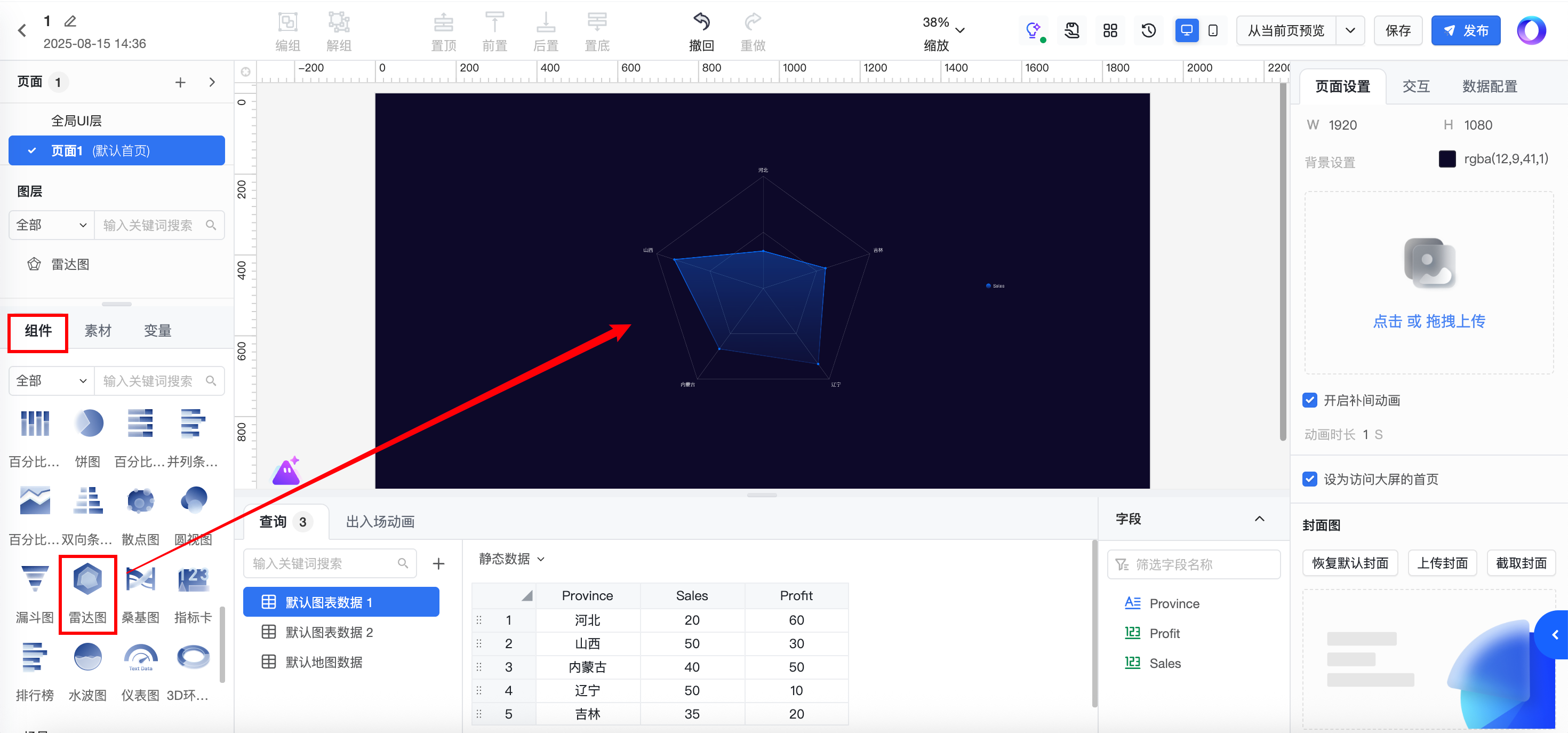

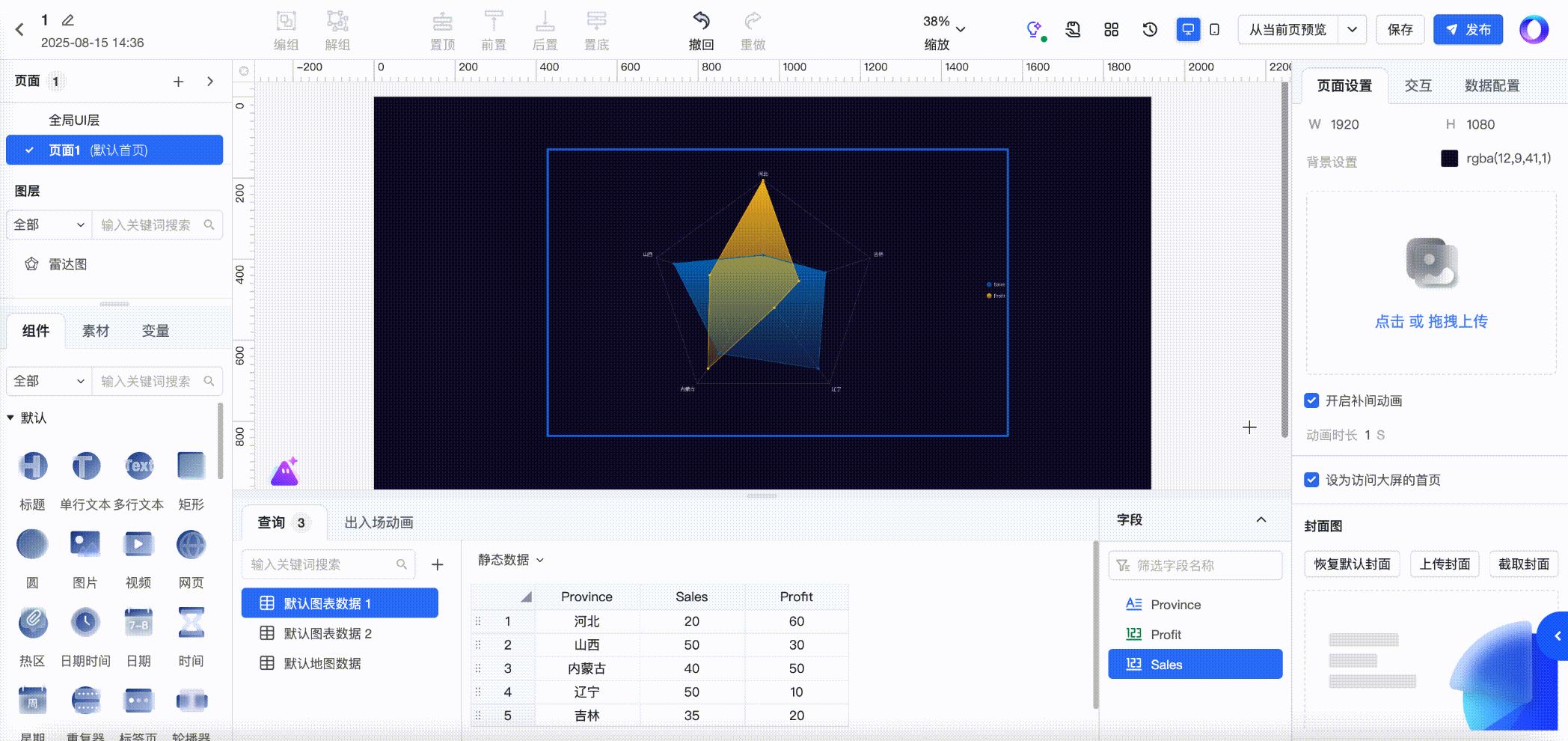

1. 选择界面左侧的「组件」-「图表」中的雷达图，双击或拖拽到画布上以新增该组件，数字大屏画布中心将出现一个雷达图组件。

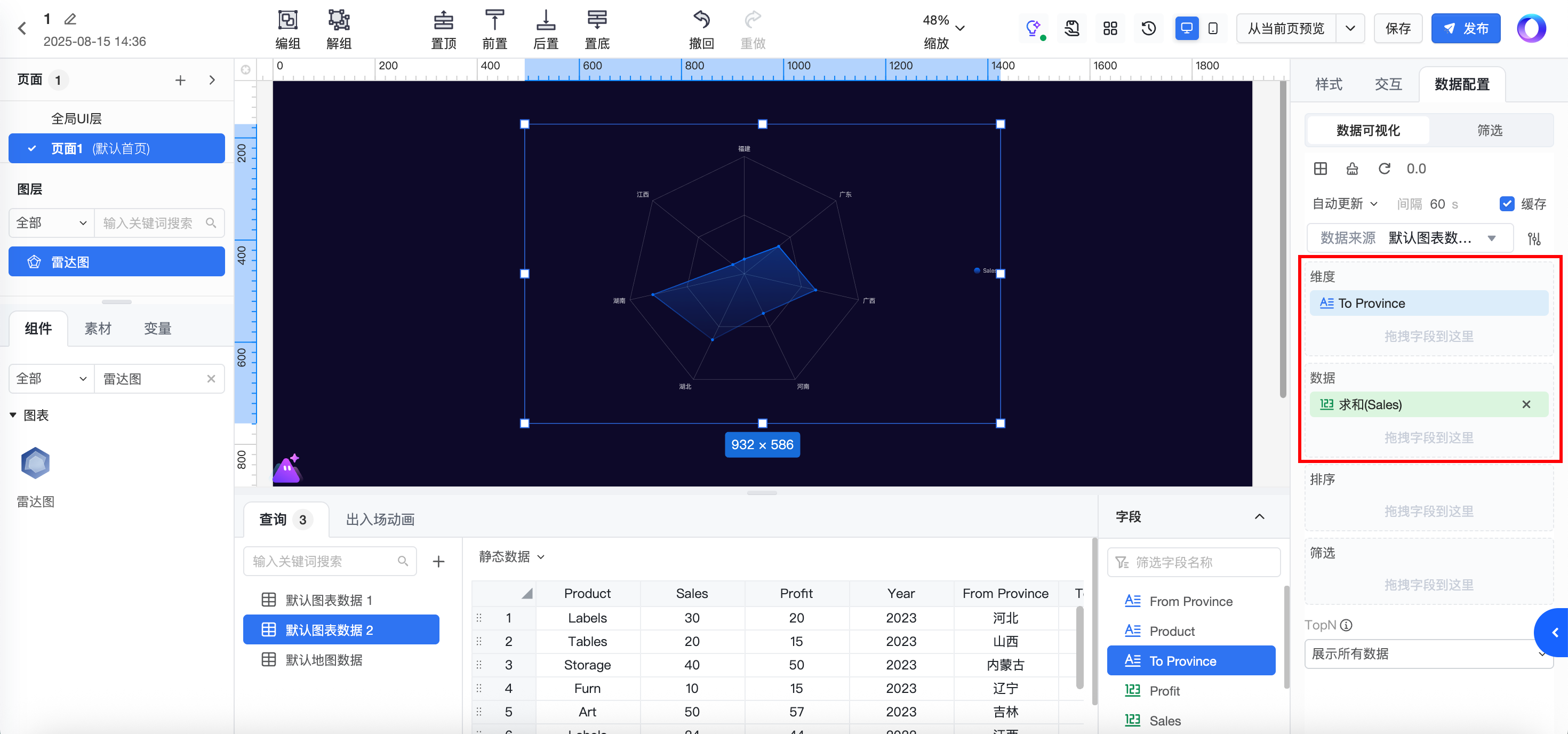

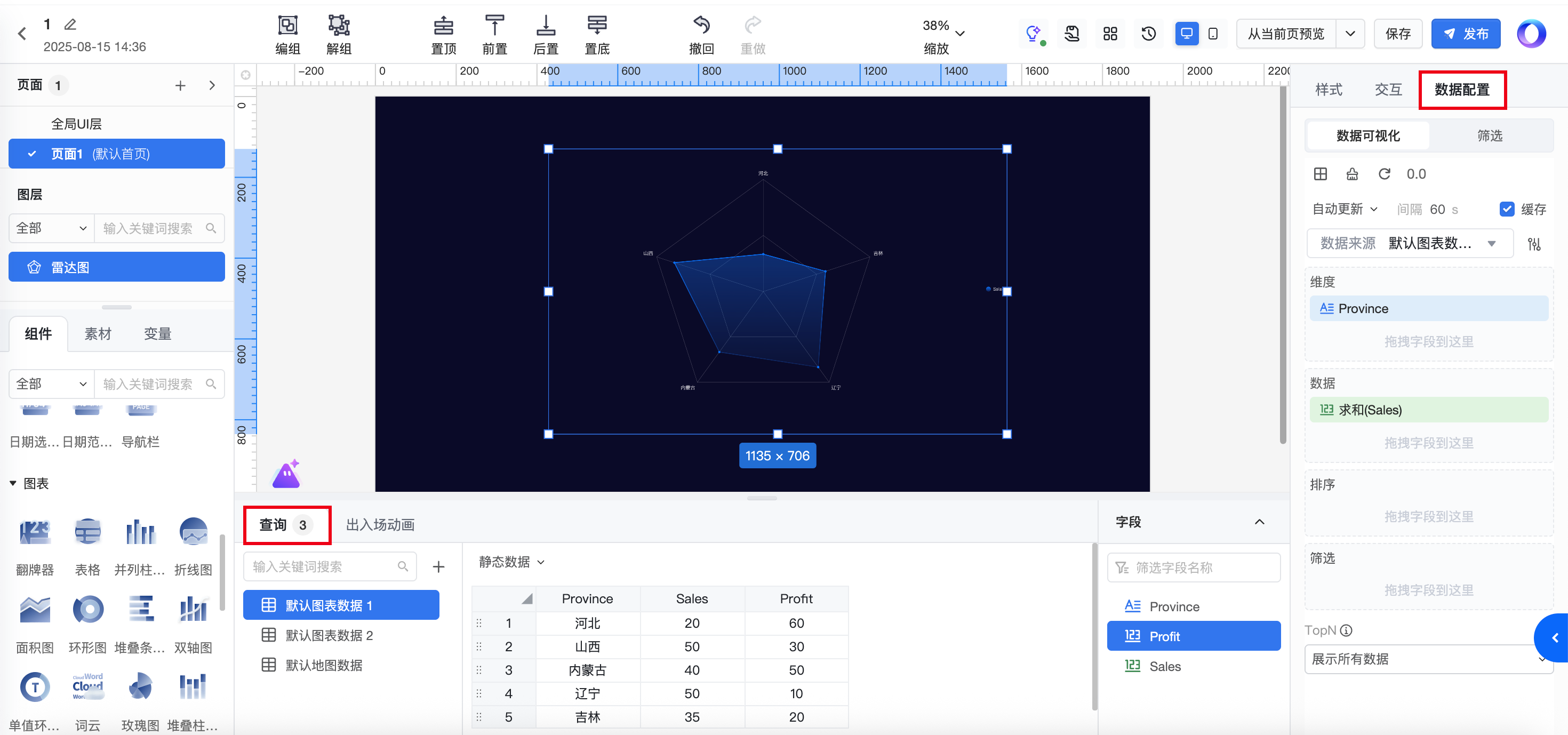

2. 在底部查询区选择数据来源，在右侧页面设置区的「数据配置」配置维度、数据等字段。

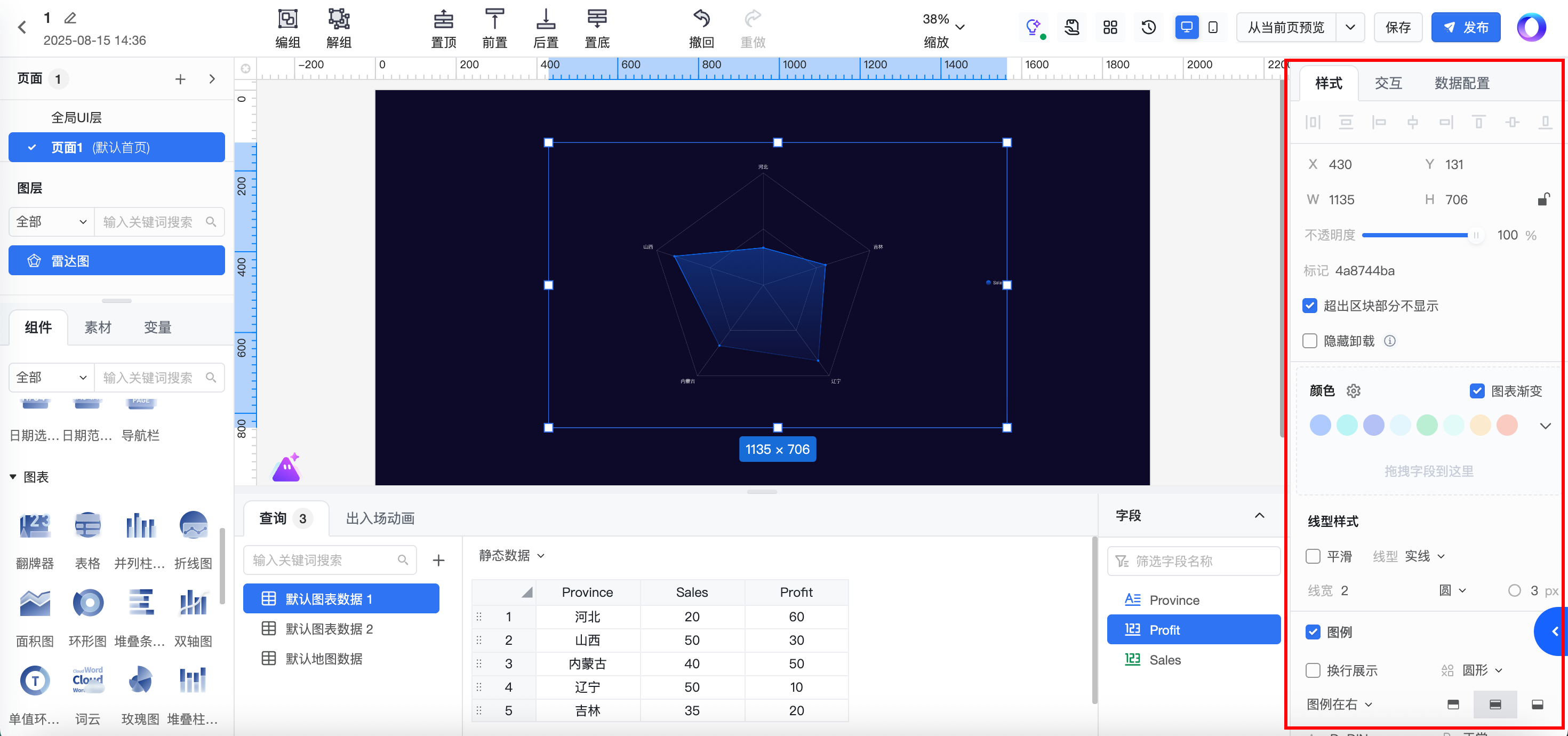

3. 配置雷达图样式。

4. 在大屏编辑画布上拖动雷达图调整位置，缩放雷达图调整大小。

样式-整体视觉

颜色

• 单个数据色彩改变：点击「样式」-「颜色」下，当前数据的颜色圈，呼出取色器，在取色器中点选希望使用的色彩，从而改变当前数据雷达图的色彩表现。

• 切换色彩主题：点击色盘右侧的下拉按钮选择其他的色彩主题系列，他们将被应用到图表上。

• 图表渐变：勾选「图表渐变」后，雷达图中的颜色都将以渐变色展示。


线型样式

样式配置面板中的线型样式功能，支持用户控制在坐标系中连起来的一系列数值点的图形的样式，帮助用户实现精细化的展示效果。用户可以设置数据线是否平滑、线型（包括实线、虚线、点线三种类型）、线宽以及数值点的形状与大小。

样式-图内元素

图例

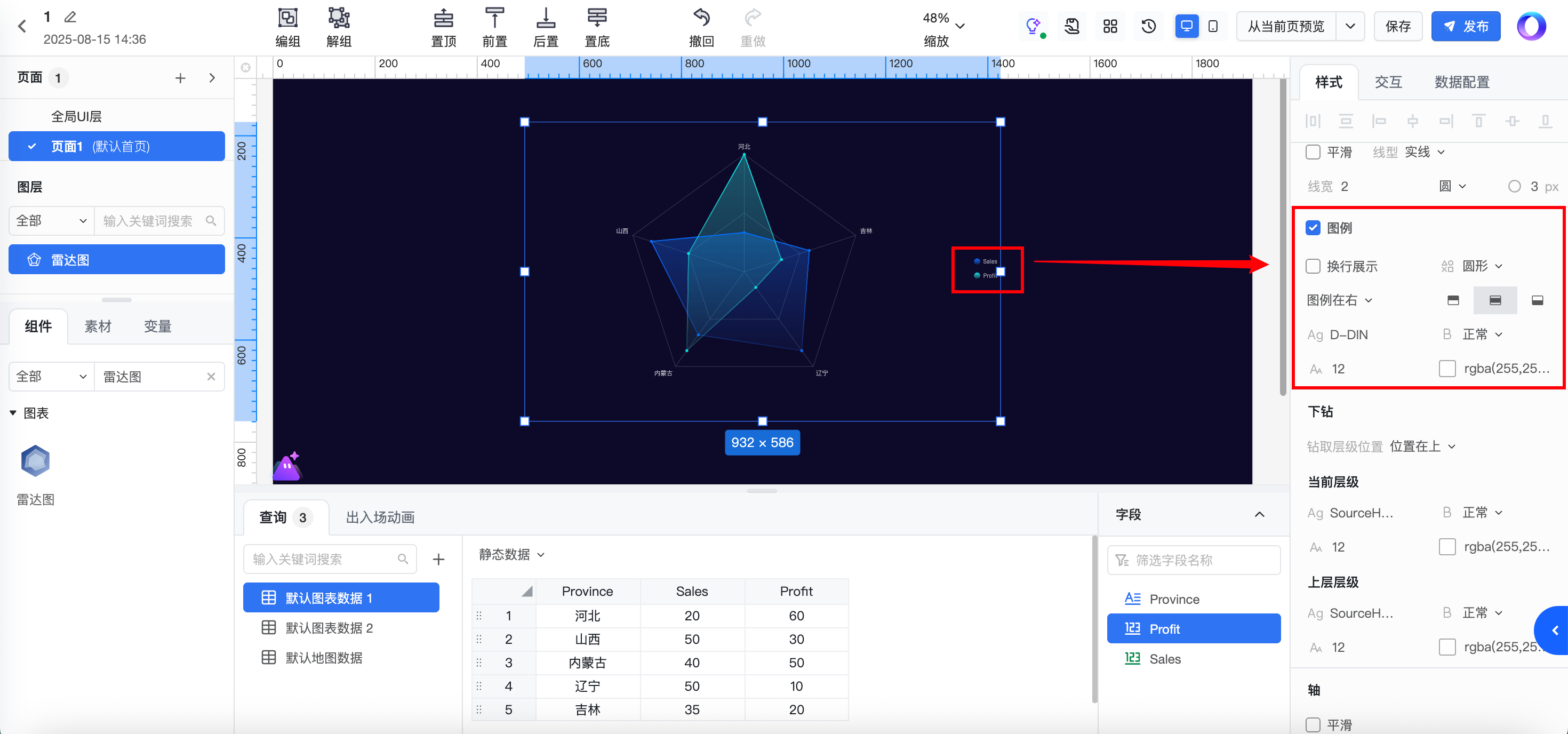

在「图例」一栏中，可以配置雷达图的图例的样式，如是否换行展示；图例形状（可设置矩形、圆形、方形）；图例位置（可设置在上、在下、在左、在右以及居中、左对齐、右对齐）；图例字体字号；是否加粗以及图例颜色。
如不需显示图例可取消勾选「图例」。

轴

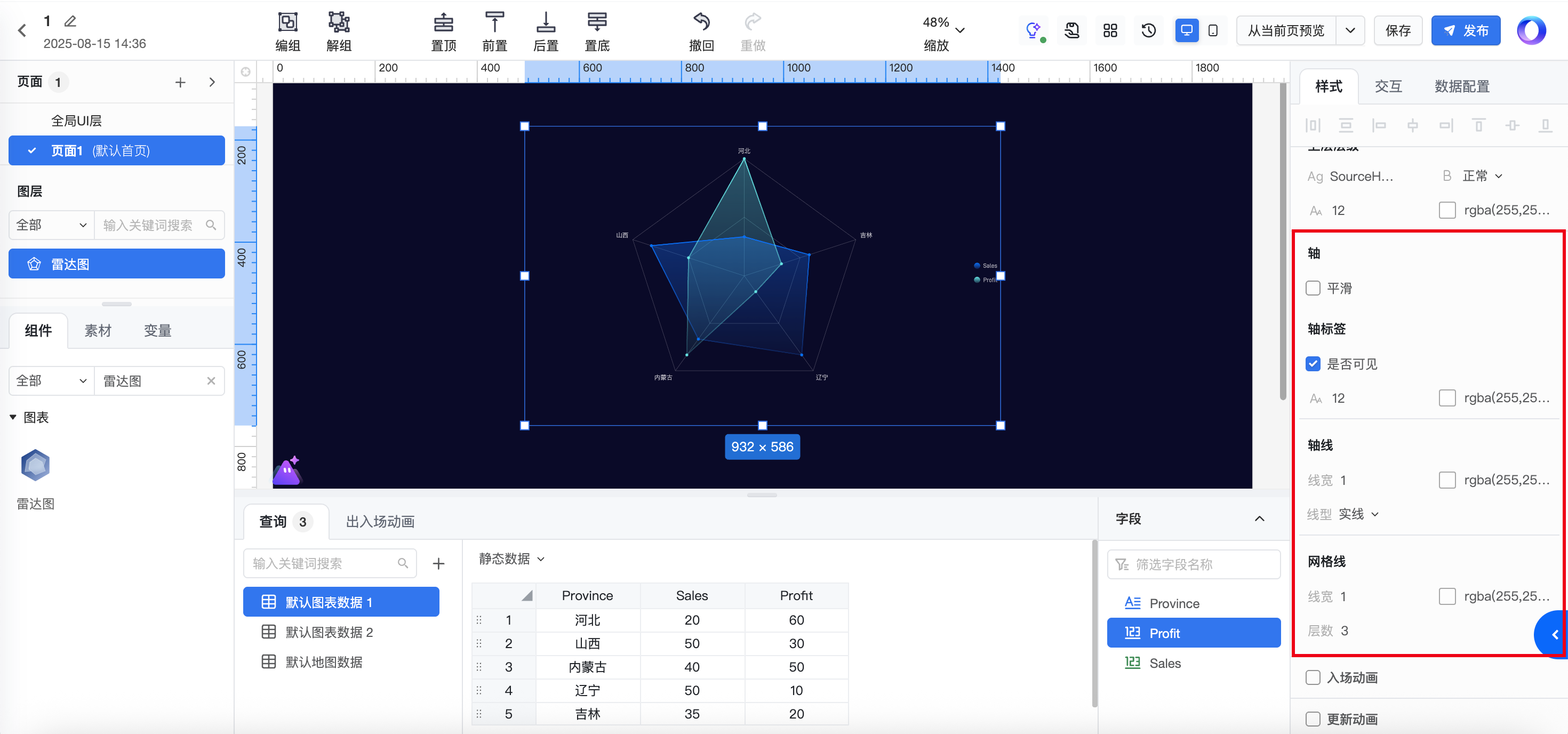

样式配置面板中的轴配置功能，支持用户设置轴线是否平滑曲线，以及轴标签、轴线和网格线的格式。

• 平滑：支持设置雷达图中轴为「平滑」曲线，设置为平滑后，雷达图的轴线将变为平滑的圆，而非五边形。

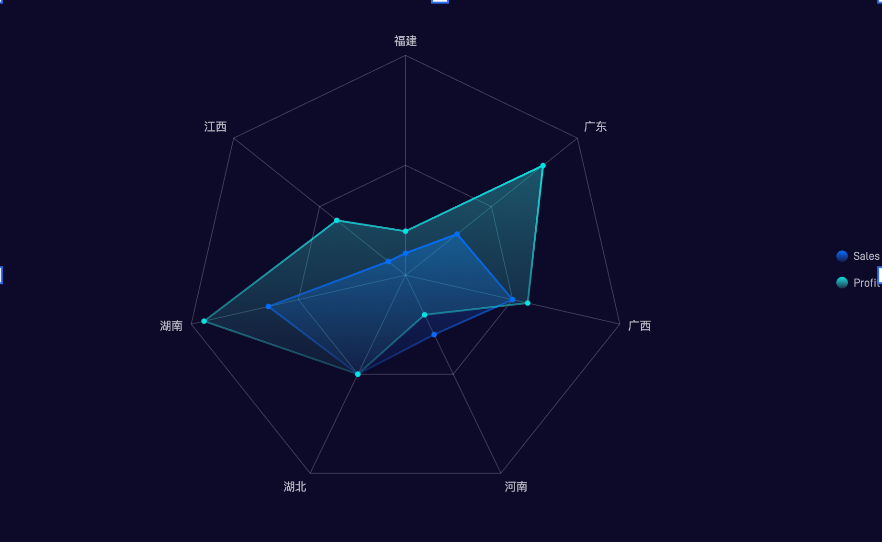

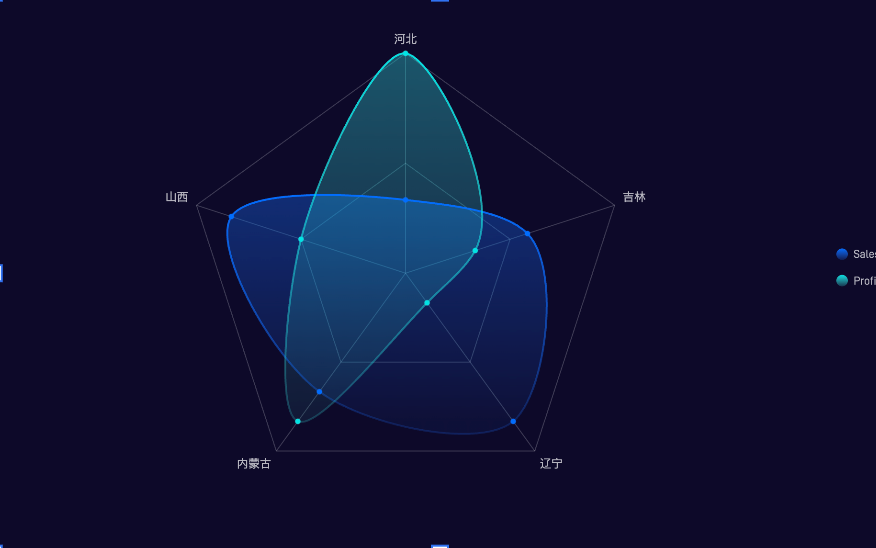

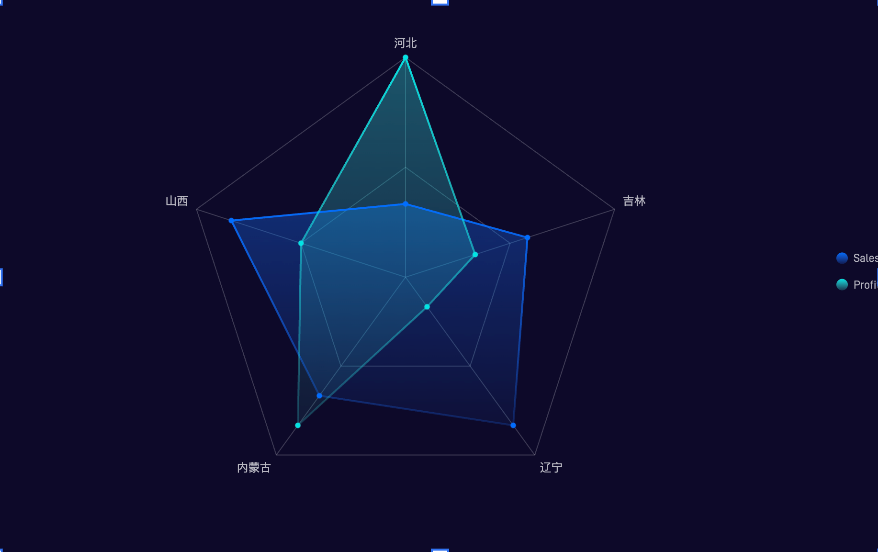

  轴不勾选「平滑」	轴勾选「平滑」

• 轴标签：可以设置是否可见、字体字号以及文字颜色。

• 轴线：可以设置轴线的宽度、颜色以及线型（包括实线、虚线、点线三种类型）。

• 网格线：可以设置网格线的线条宽度、颜色以及层数。

查询

数据来源

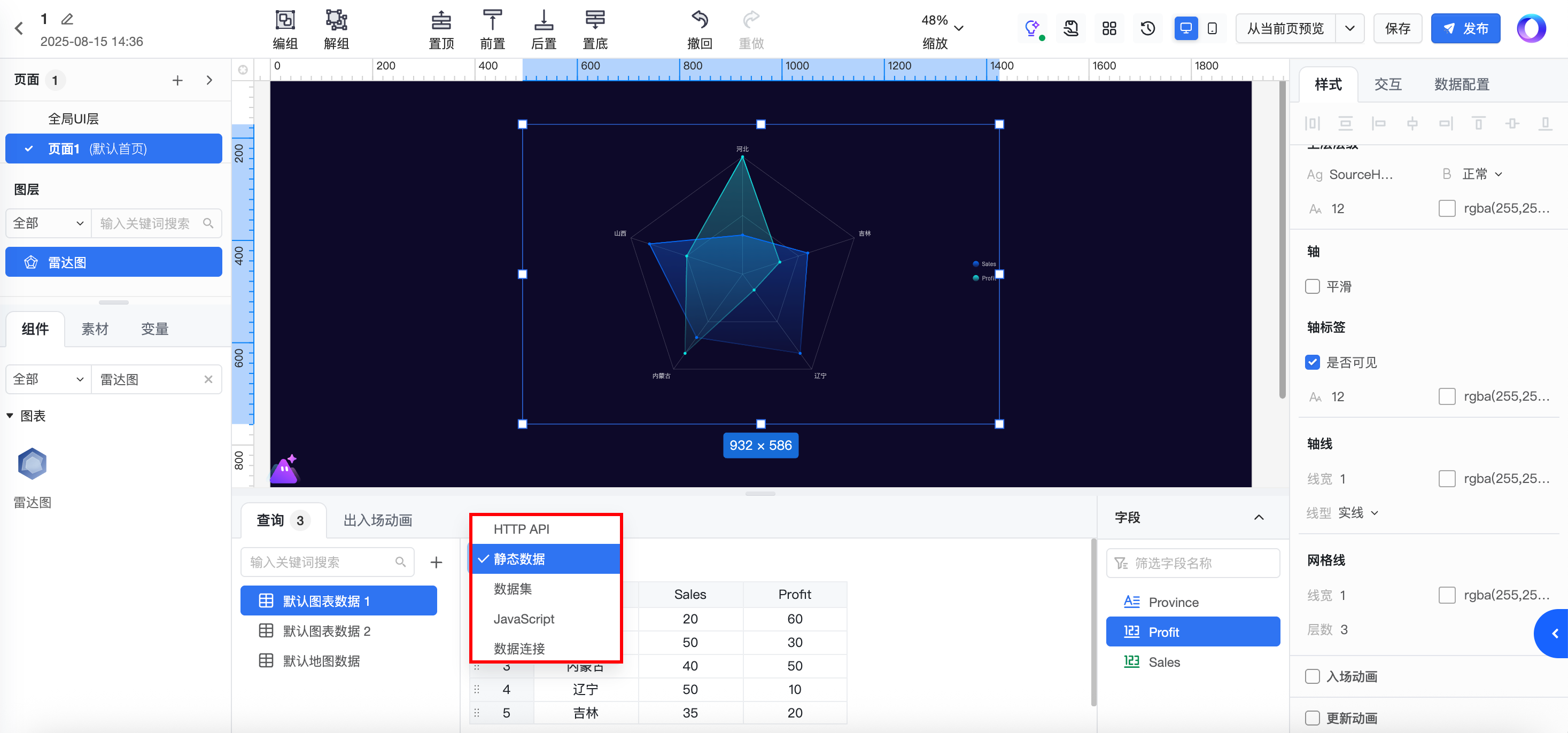

可以选择 Static（静态数据）、Dataset（数据集）、API 、JavaScript 和数据连接五种数据来源，具体可参考数字大屏数据来源概述。

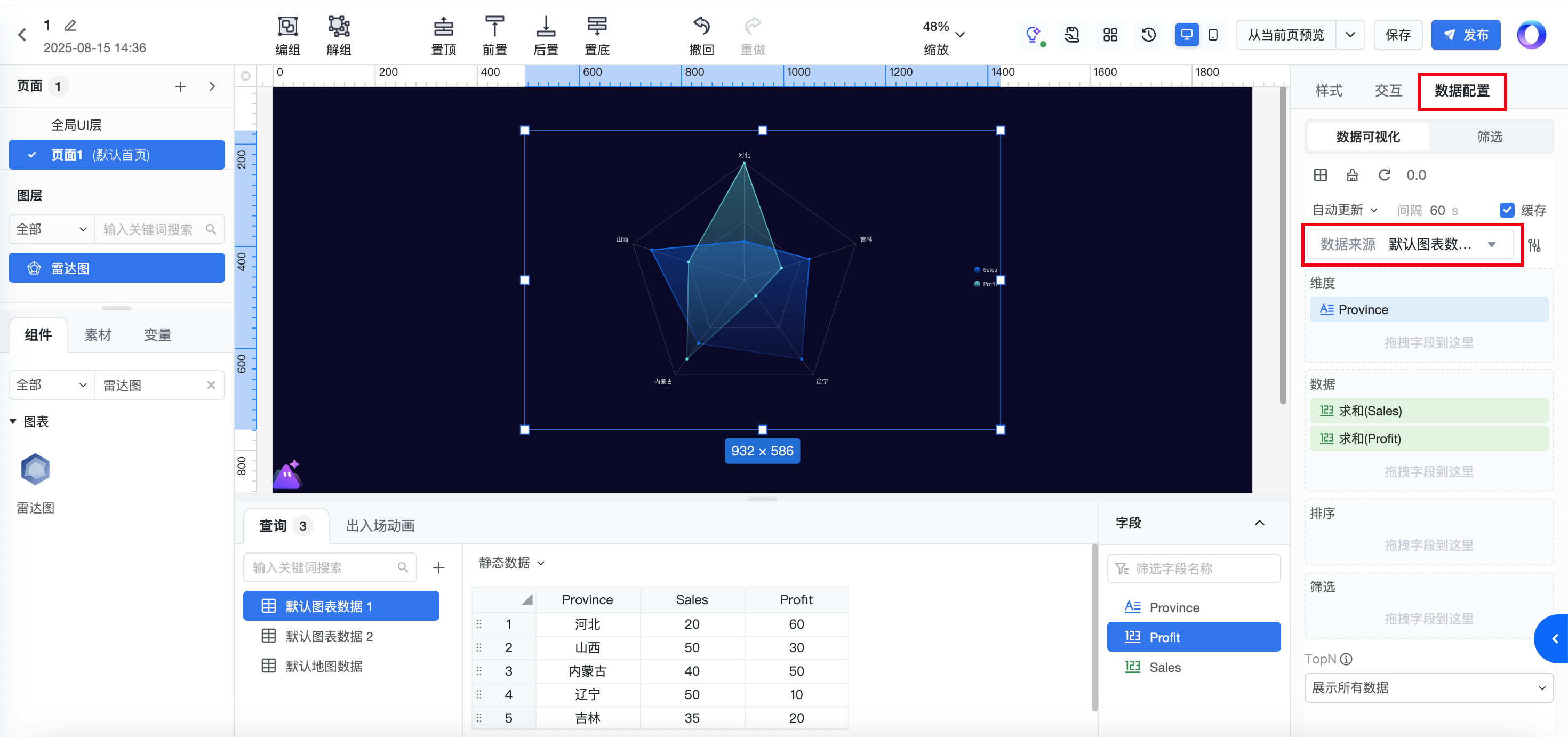

选定后在页面设置区的「数据配置」栏，选择雷达图对应的数据来源。

数据可视化

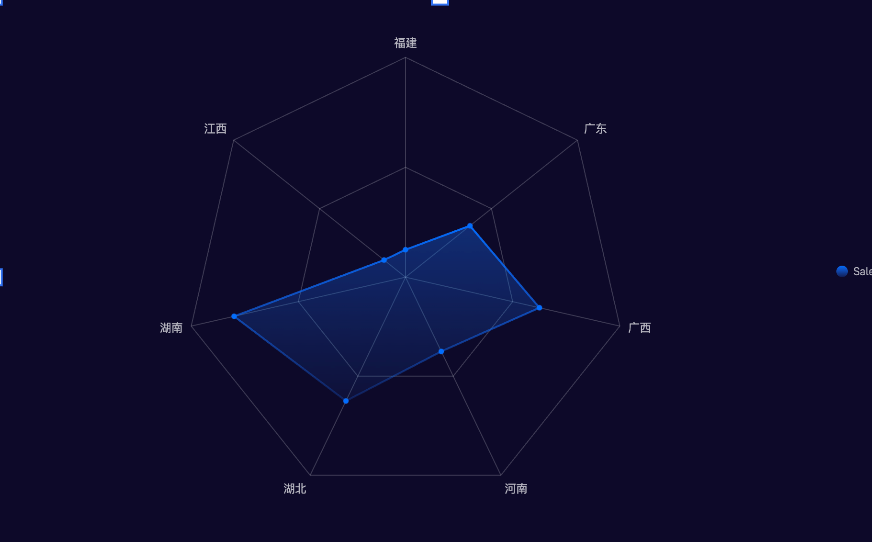

选定数据源后，可以配置雷达图数据可视化的元素。可以将来自数据源的维度和指标拖拽入对应区域，配置成维度/数据/排序/筛选字段。

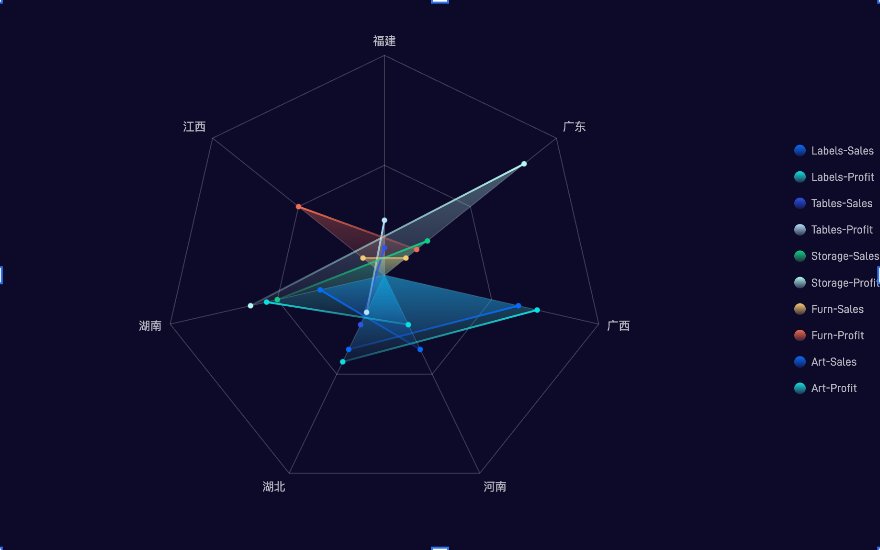

从 V2.83.0 版本及之后，支持为雷达图配置多维度、多指标。

交互

出入场动画

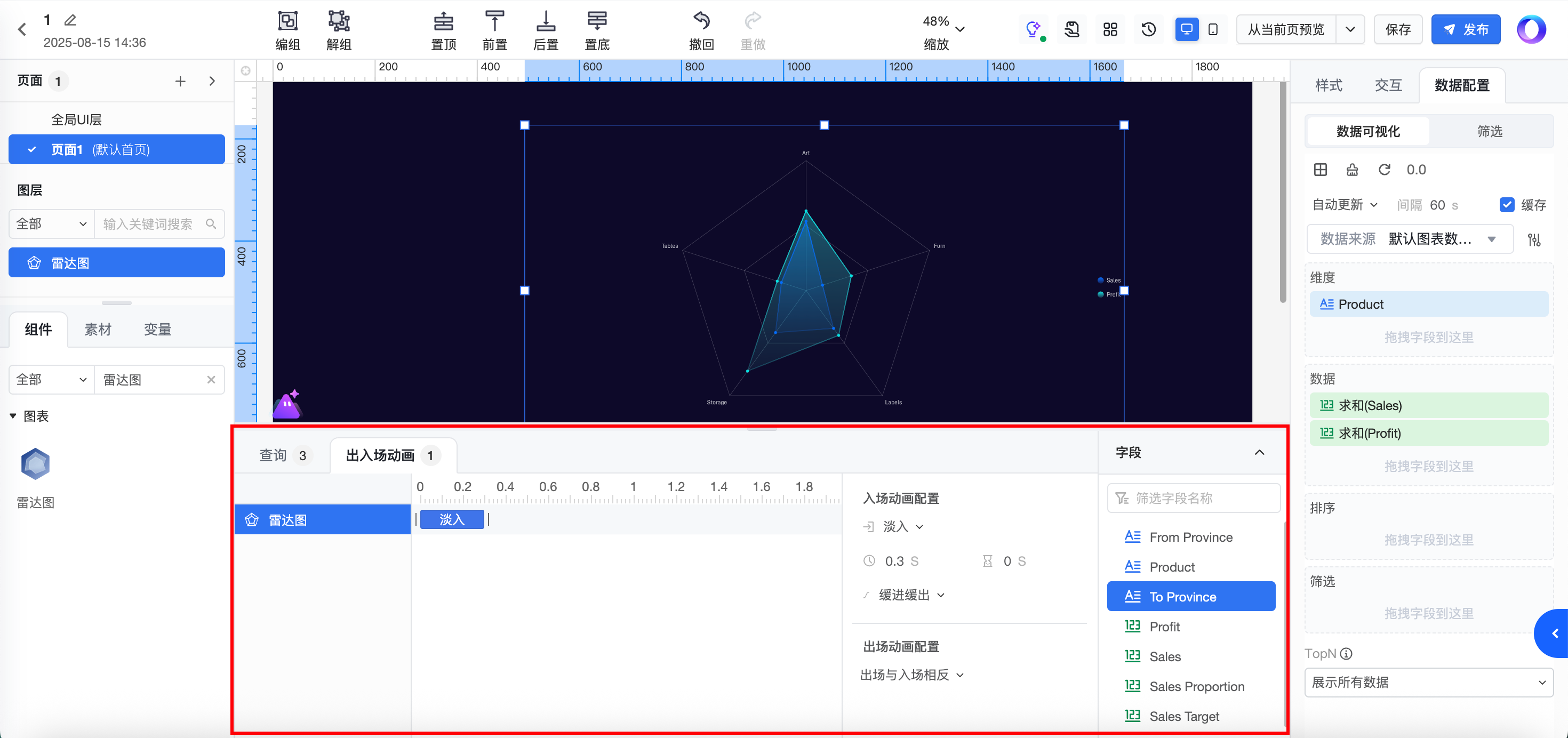

可以设置雷达图的出入场动画，包括入场动画和出场动画。

• 动画类型：无动画、淡入、抽屉、缩放、卷轴、飞入、浮动；
• 动画持续时间与动画开始时间：动画开始时间需小于动画总时长；
• 动画进入方式：线性速度、缓进缓出、缓进、缓出；
• 出场动画配置可选择与入场相反，也可自定义配置。
