图表联动可以将某个图表作为筛选器，点击其中某一个数据项，与其关联的图表将会筛选出所选项的数据内容。本文为您介绍如何使用图表联动功能。

图表联动功能方便用户快速查找某一因素所对应的其他图表中的数据信息。
使用场景示例：

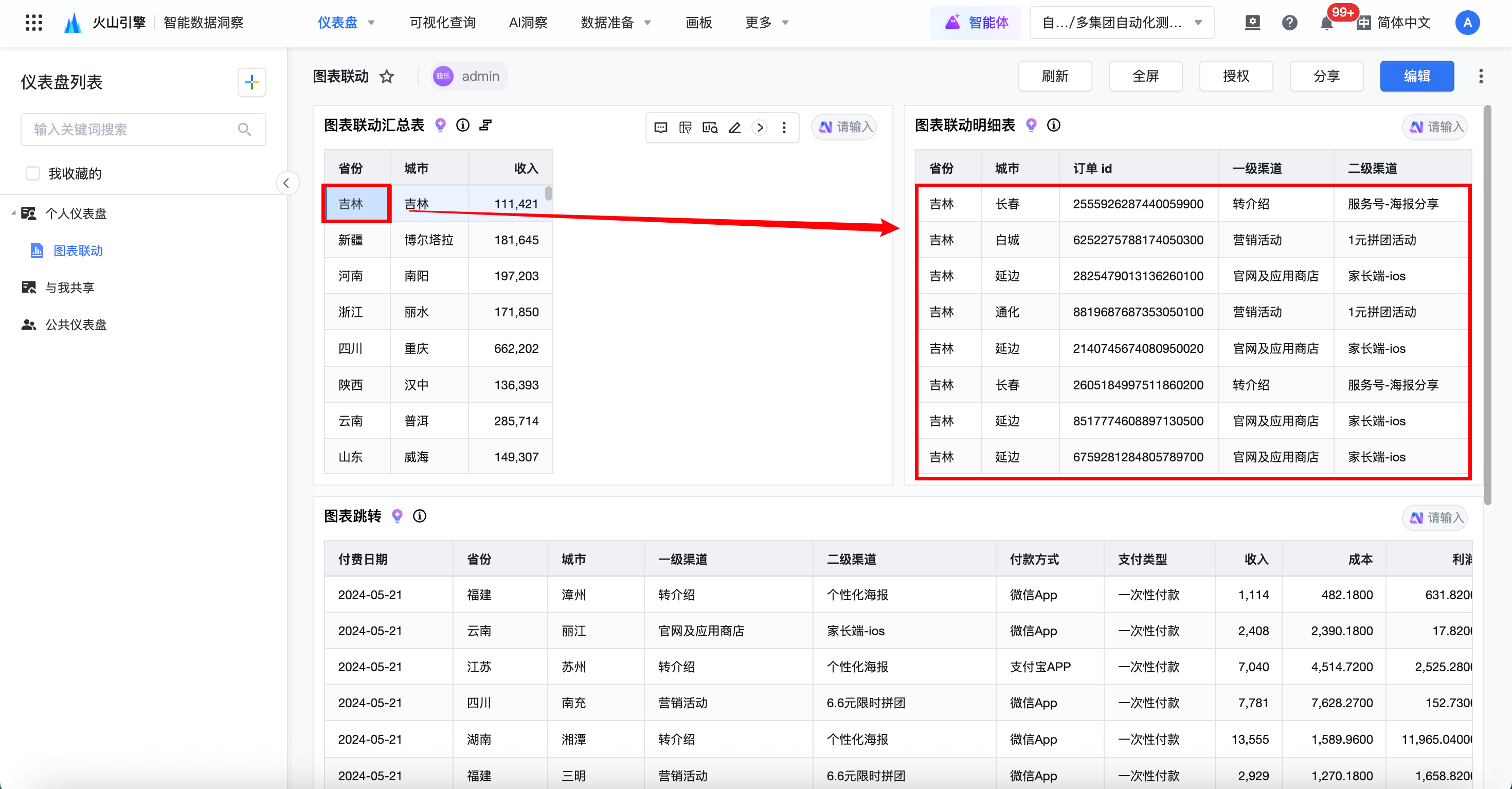

• 汇总表与明细表实时联动：在地区销售汇总表中可查看各个地区总体销售情况，联动明细表查看地区内，对应各业务人员的销售情况。

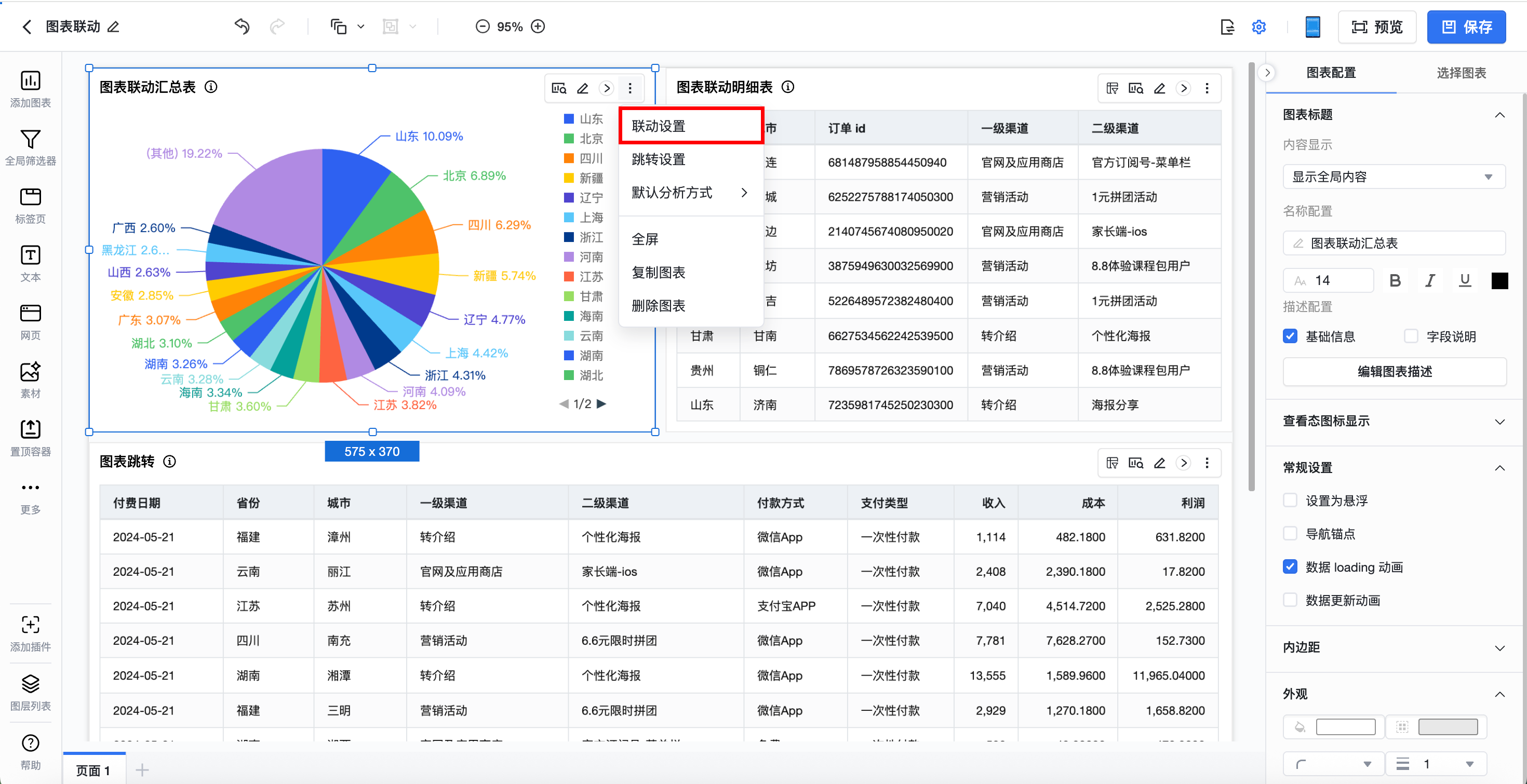

1. 进入仪表盘的编辑页面，点击展开需要配置联动的图表右上角的选项，选择「联动设置」。

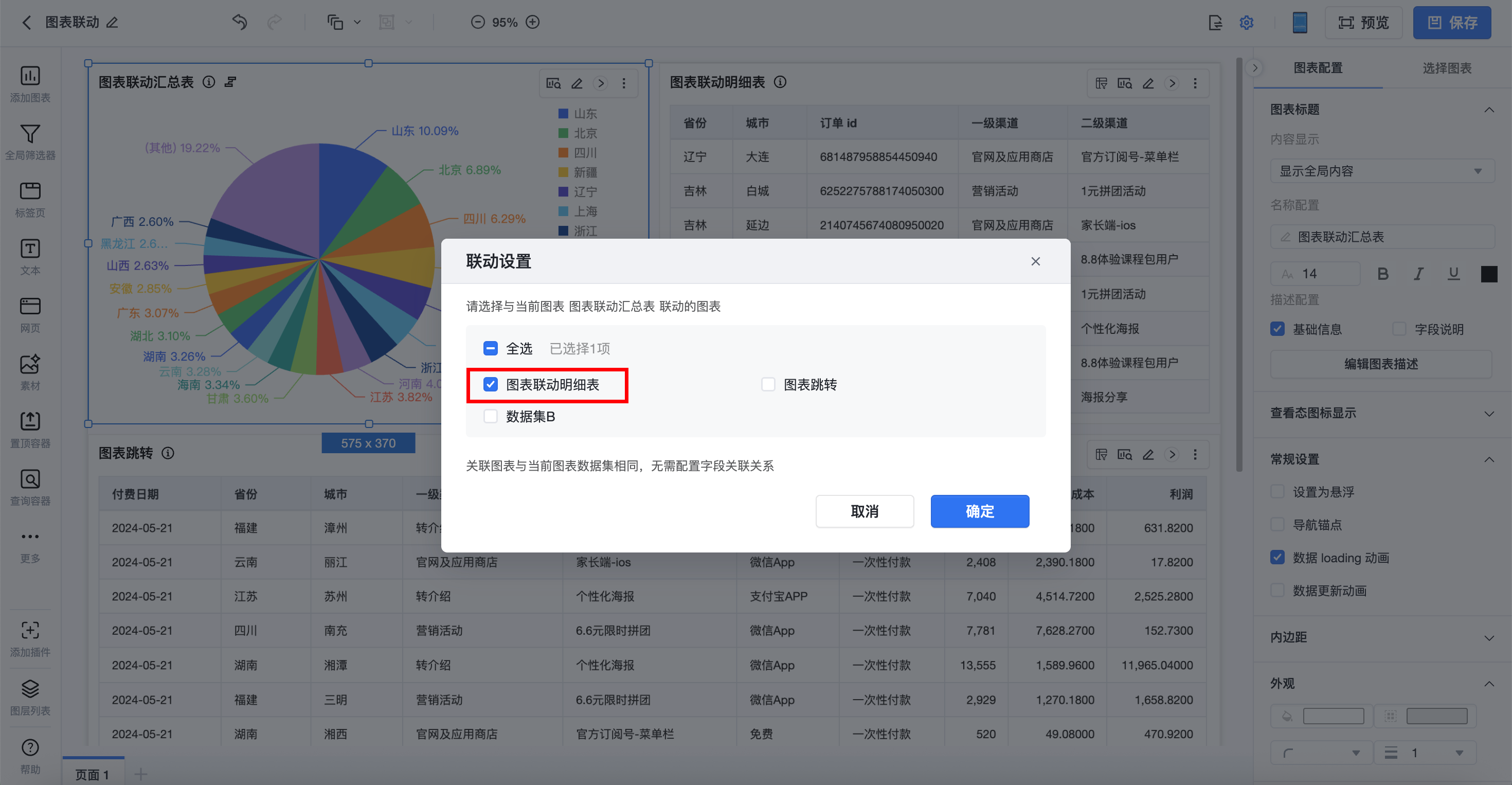

2. 勾选与当前图表进行联动的图表，点击「确定」，即可开启图表联动。

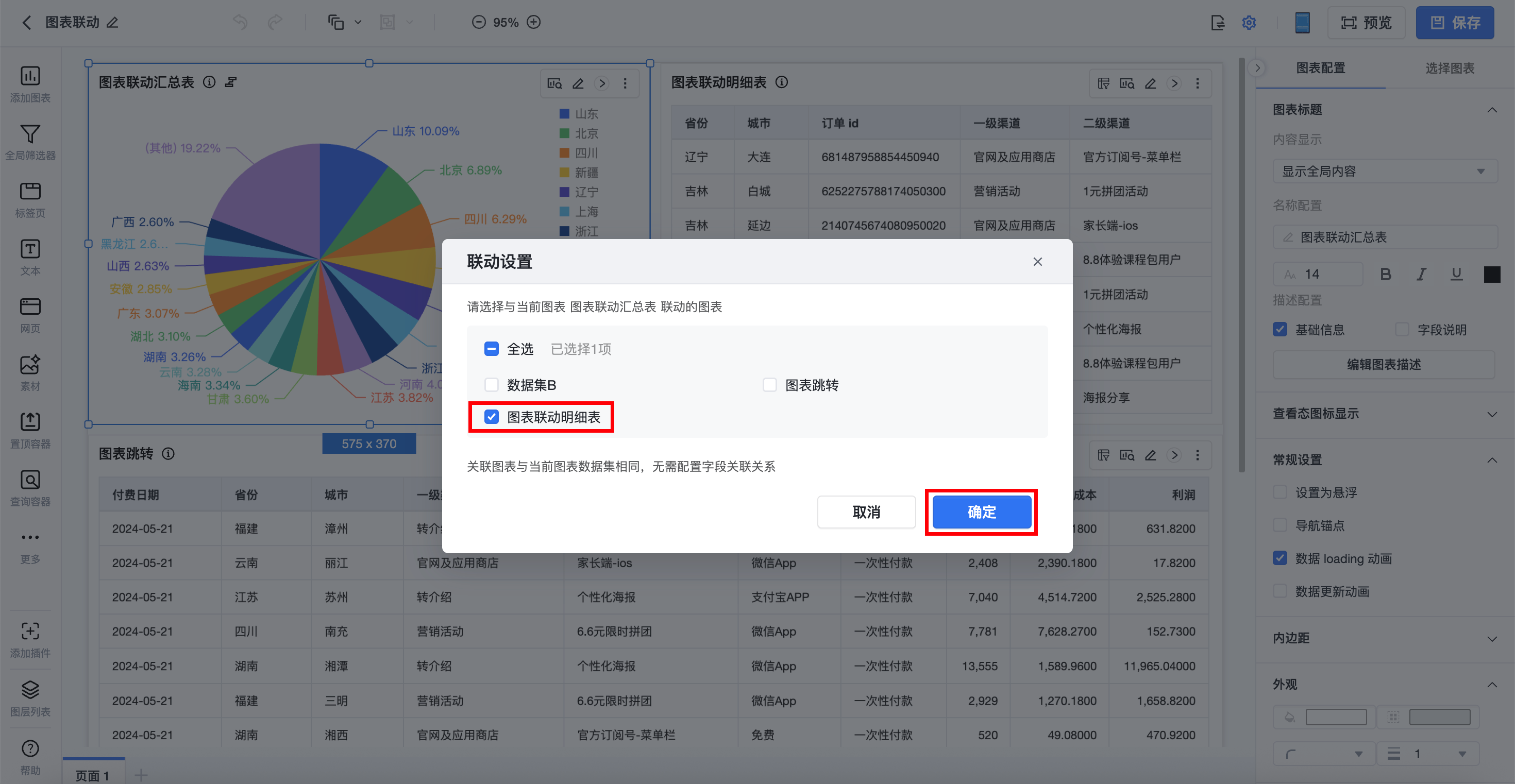

• 如果需要联动的图表与当前图表所用数据集相同，直接选择图表名称即可，下图中选择「图表联动明细表」。

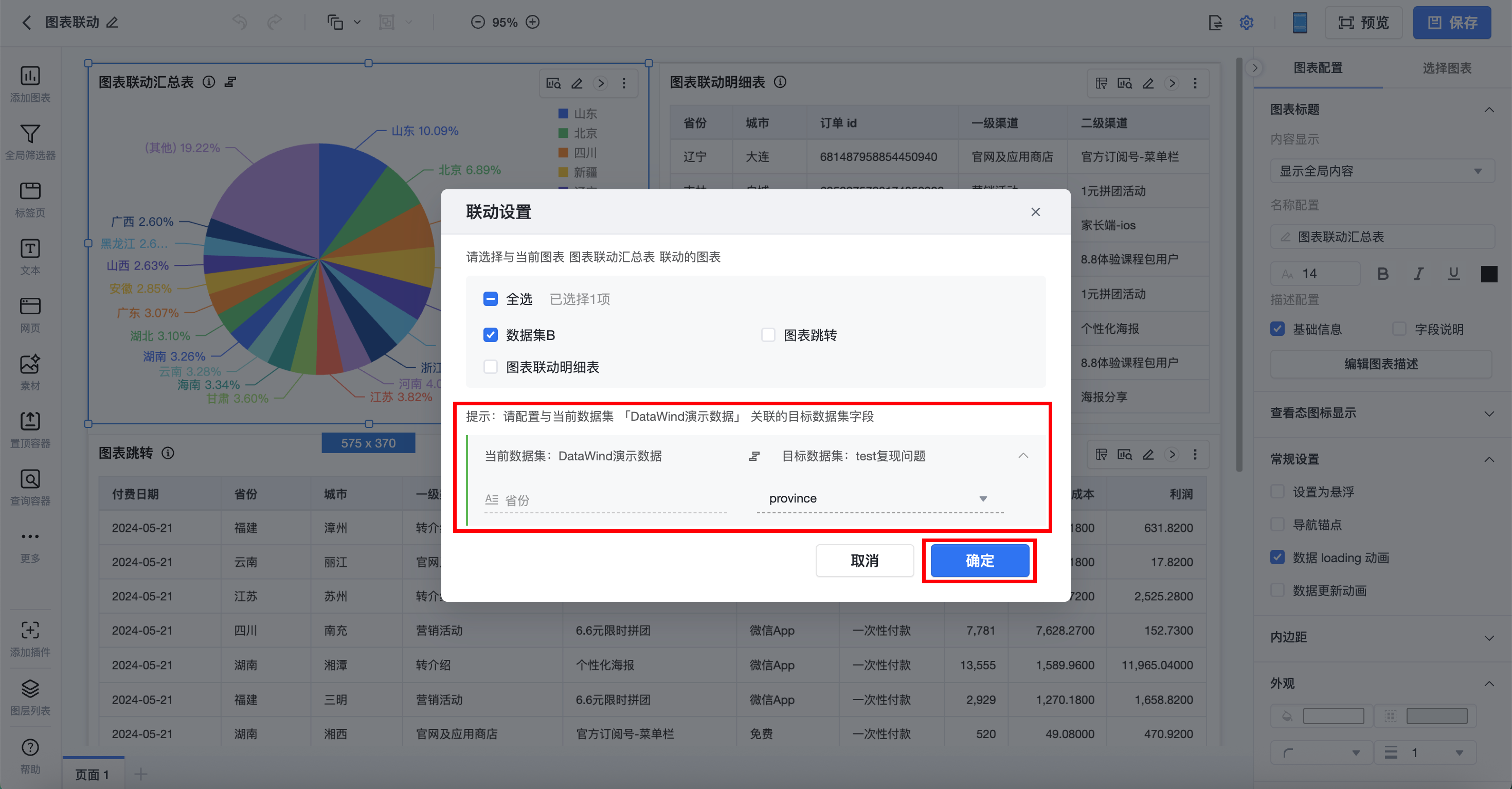

• 如果需要联动的图表与当前图表所用数据集不同，则需要进行字段关联。

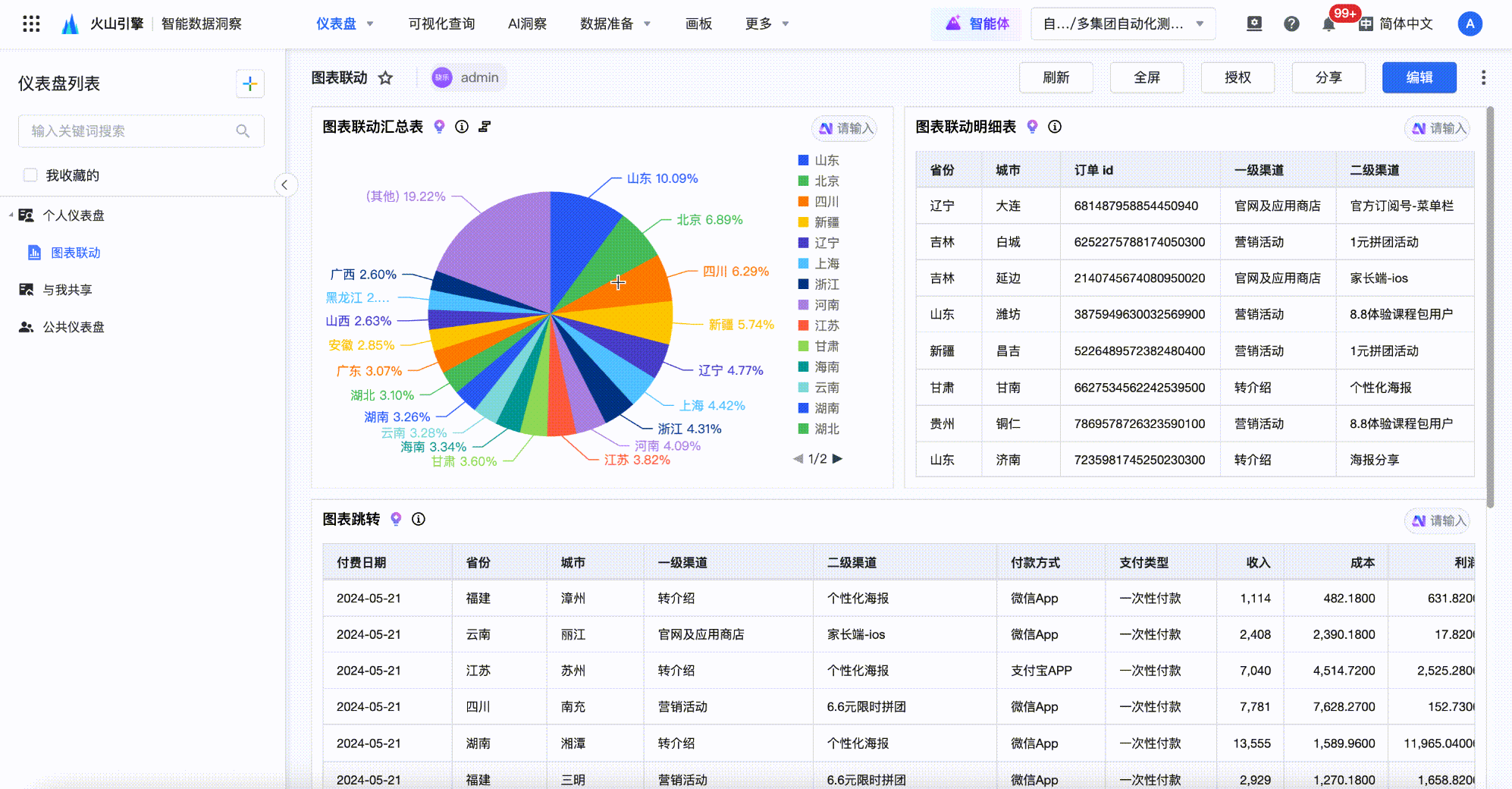

3. 点击任一数据项查看图表联动效果。


• 如果需要联动的图表与当前图表所用数据集相同，直接点击「确定」即可。

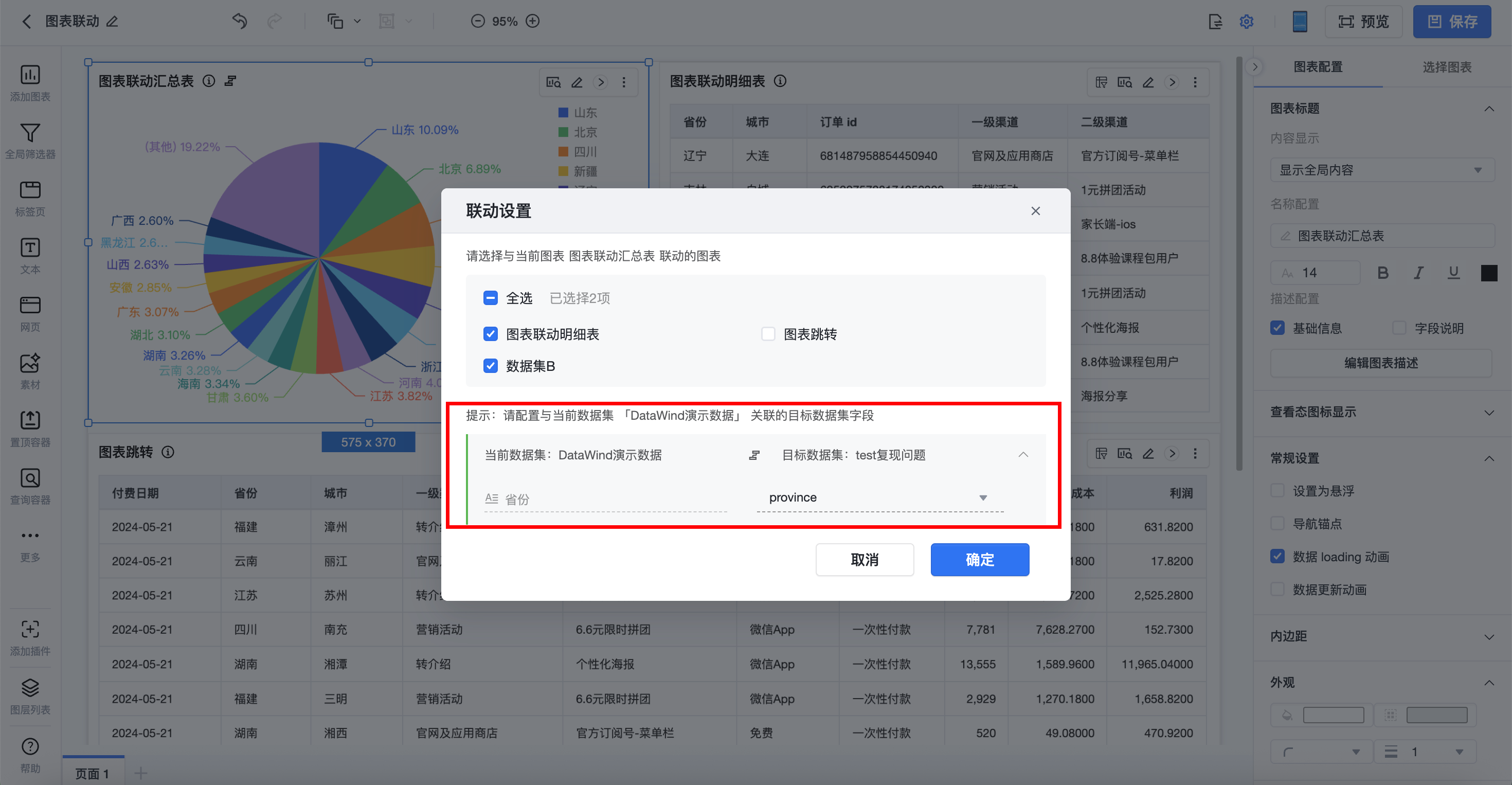

• 如果需要联动的图表与当前图表所用数据集不同，则需要配置字段之间的对应关系。

  • 至少关联一个字段，满足此条件后，字段配置框从红色变为绿色。
  • 注意当字段值为 null（空值）时，联动不生效。
  • 如果当前一级字段下还有下钻字段（详见上钻下钻），那么下钻字段也支持联动配置。

单数据点联动

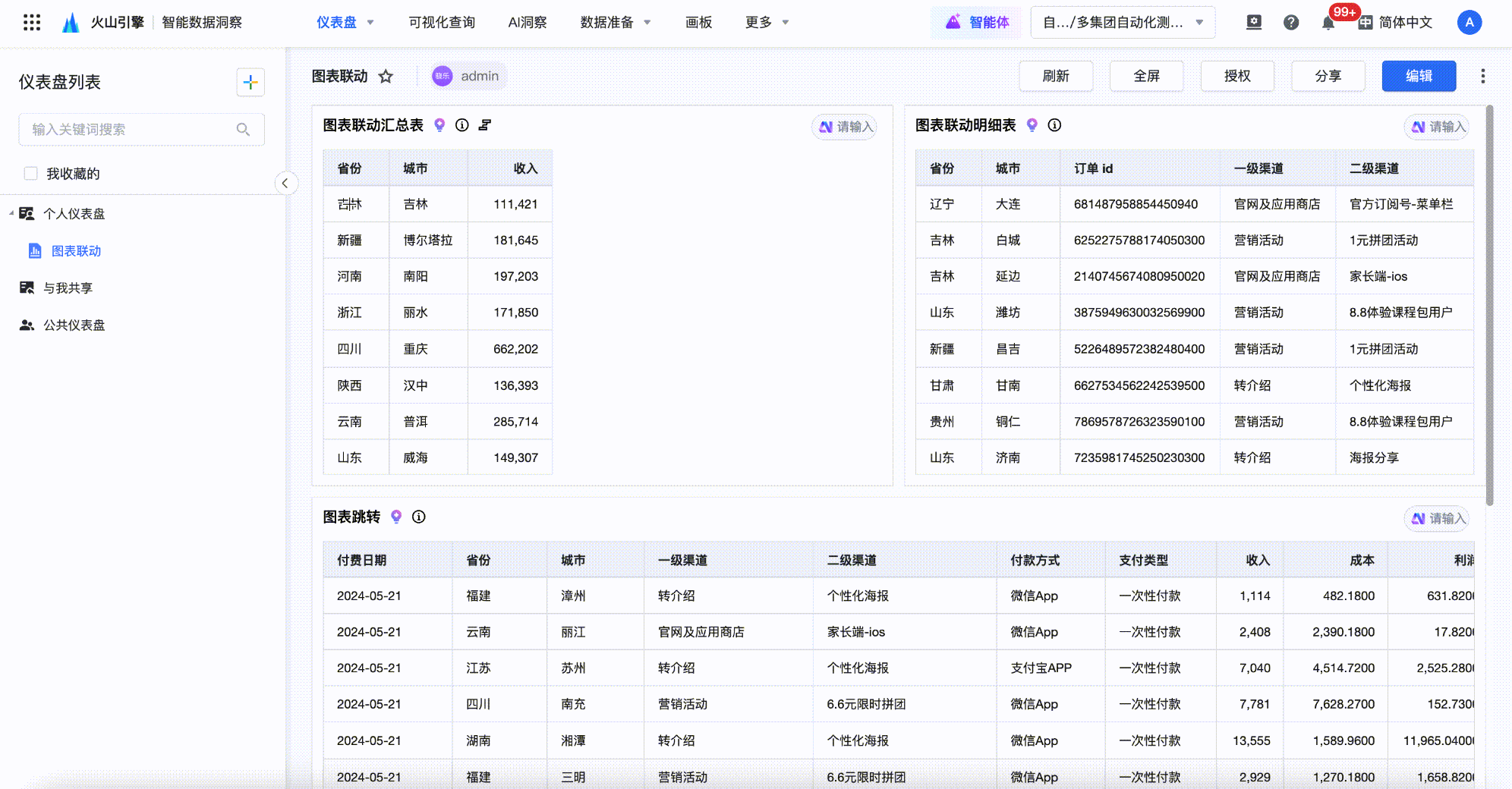

• 点击源图表的维度字段“吉林”，则联动图表展示对应“吉林”的数据。

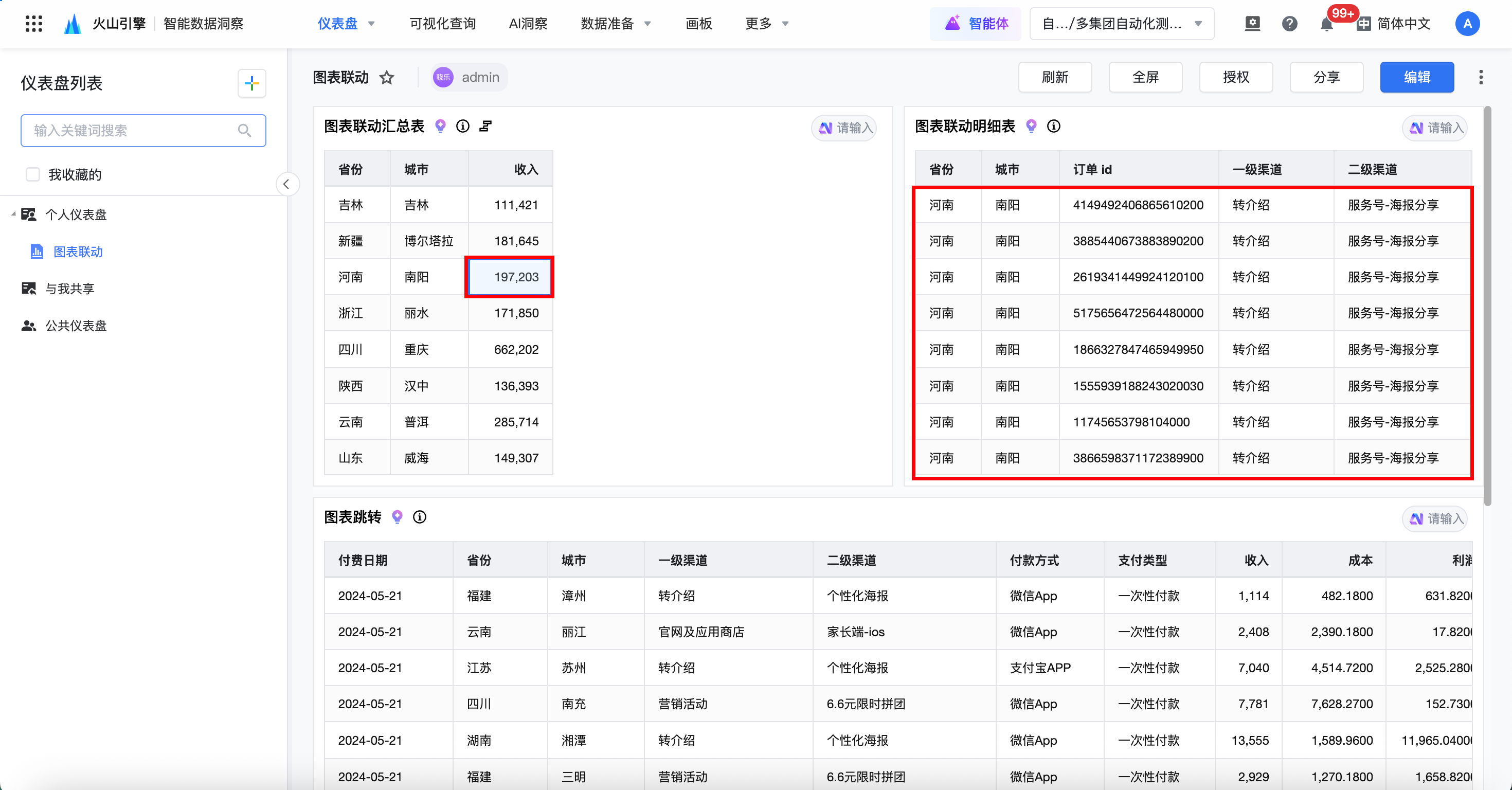

• 点击源图表指标字段“收入”上的值“197,203”，该所在行的维度字段值将全部传给联动图表，即联动图标展示对应的“河南-南阳”的数据。


多数据点联动

如果在联动图表中选择多个数据点位，则会实现多个数据点联动的效果

再次点击之前查看联动的单个字段或多数据点，或者点击图标空白处，即可取消联动状态。

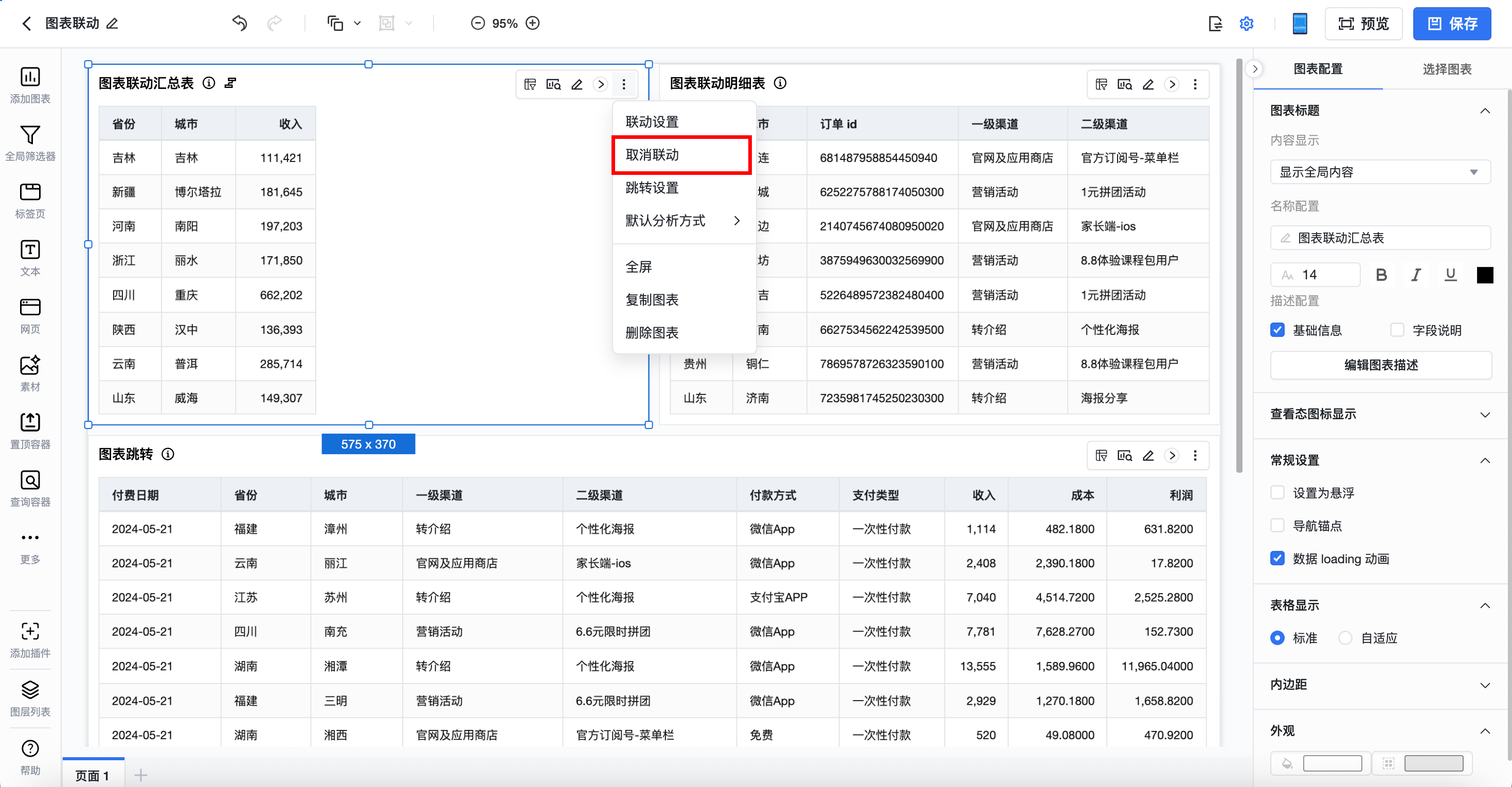

在仪表盘编辑模式下，点击图表的“取消联动”，则清空该图表的联动配置。
