血缘应用旨在帮助您分析数据对象的上下游关联关系，定位影响层级和任务依赖调度，可快速回溯和改动对其他对象的影响。
本功能支持通过可视化图表查看数据血缘图谱，欲了解表格视图的操作说明，可参见相应类型的表详情页的血缘关系部分（例如查看 Apache Hive 表）。在可视化图表中，可以更直观的看到血缘上下游关系。可视化图表分为表视图、列视图、分区视图三种显示方式，其中表视图是查看表格的上下游血缘图，列视图是查看表格中的字段的上下游，分区视图是按时间段查看表格的上下游血缘图。

前提条件 #

已采集相应类型的元数据。相关操作说明可参见元数据采集。

操作步骤 #

1. 登录DataLeap控制台。
2. 选择概览 > 数据地图 > 血缘应用，进入血缘应用页面。
3. 在数据类型搜索框中输入表名关键词后，在显示的下拉列表中选择要查看的数据表，显示该表的血缘图。

   说明

   目前已支持对 LAS表、MiniBase Hive表、ByteHouse CE表、StarRocks表、Doris表、Greenplum表、Apache Hive表、Databricks表、GBase8a 等多种数据类型进行血缘关系查询，并可在全部类型下拉框中选择类型后快速查找。

4. 可执行以下查询操作：

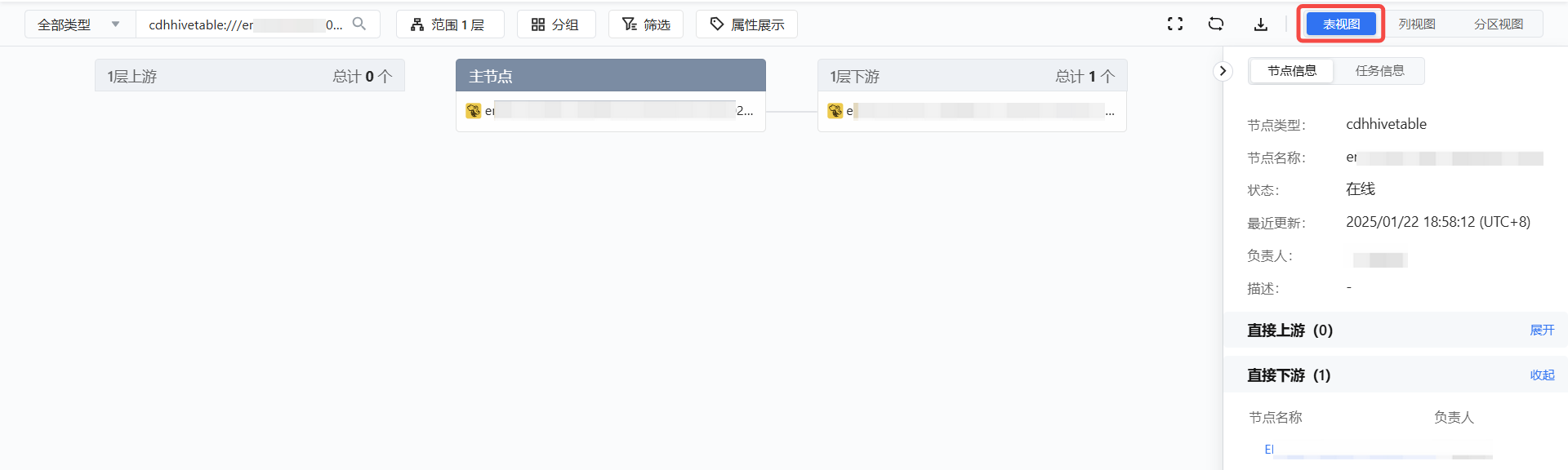

   • 单击表视图按钮，查看表数据血缘关系。

     • 范围x层：可以选择节点范围，包括层级（1层~5层）、上下游节点信息，即可在图中展示全部所选层级的上下游。
     • 分组：可以分组显示节点信息，分组结果会在图中展示。
     • 筛选：可以筛选一个或多个数据类型，展示相应的节点信息，缩小查找的节点范围。
     • 属性展示：可选中一个或多个属性，展示在列表中。最多可同时展示3个属性。
     • 右上方3个图标按钮分别是全屏、重置、下载CSV表格。
     • 单击某一个节点，可以高亮该节点到主节点的链路，其他节点会置灰；再单击图交互区空白处，该节点可取消高亮。
     • 当鼠标悬停在某个节点上时，会弹出该节点的概况信息。
     • 当鼠标悬停在某两个节点之间的连接线上时，会弹出该节点间的任务信息。
     • 单击某个节点，在右边的信息栏查看该表的节点信息和任务信息。在节点信息栏，还可以做以下操作：
       • 单击查看表详情按钮，跳转到数据检索页面，查看该表的明细信息。
       • 单击切换为主节点按钮，可以将非主节点的表切换为主节点进行展示。

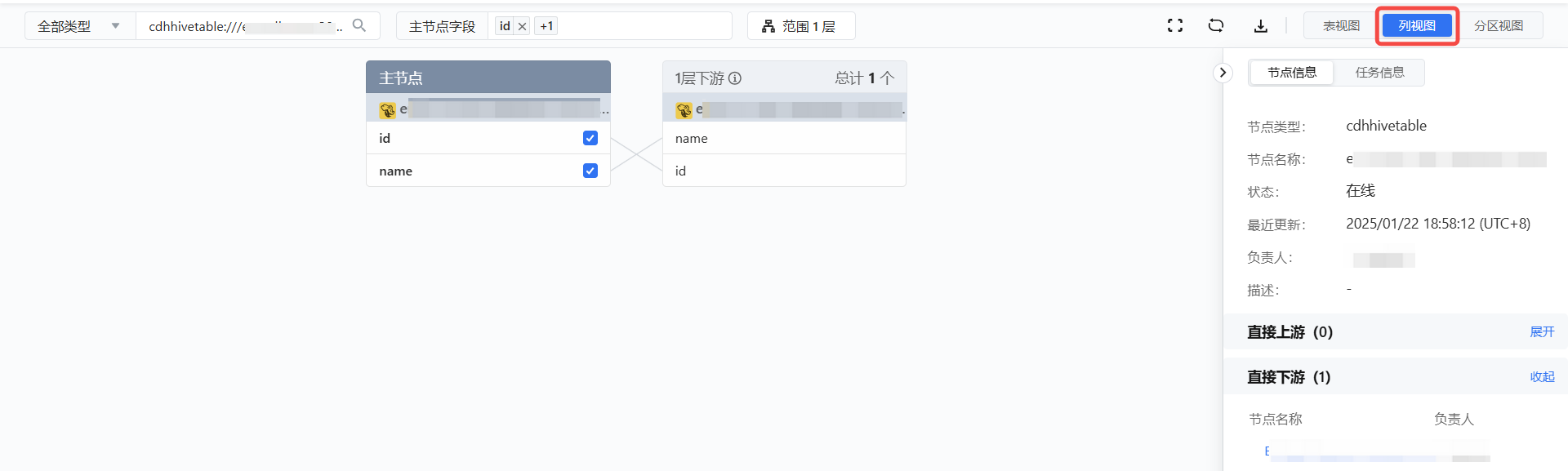

   • 单击列视图按钮，查看列数据血缘关系。

     • 主节点字段：可以展示一个或多个主节点字段的血缘关系。最多可同时展示5个。
     • 范围x层：可以选择节点范围，包括层级（1层~5层）、上下游节点信息，即可在图中展示全部所选层级的上下游。
     • 右上方3个图标按钮分别是全屏、重置、下载CSV表格。
     • 单击某一个字段节点，可以高亮该节点到主节点的链路，其他节点会置灰；再单击图交互区空白处，该节点可取消高亮。
     • 当鼠标悬停在某个节点上时，会弹出该节点的概况信息。
     • 当鼠标悬停在某两个节点之间的连接线上时，会弹出该节点间的任务信息。
     • 单击某个节点，在右边的信息栏查看其节点信息和任务信息。

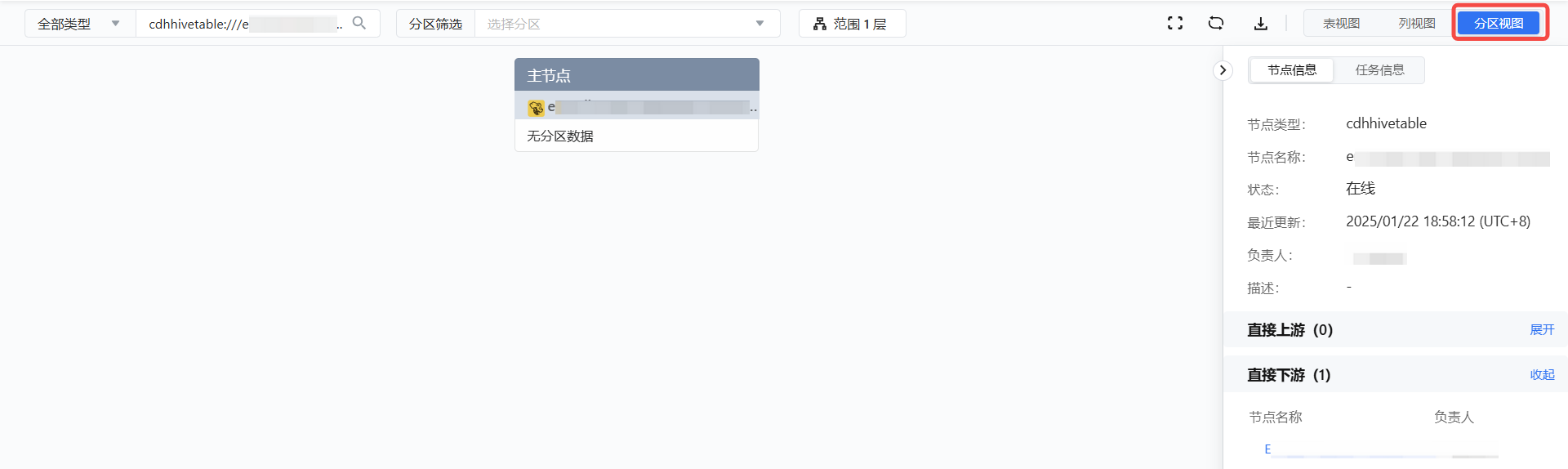

   • 单击分区视图按钮，查看分区数据血缘关系。

     • 可以查看范围（显示全部、只看上游或只看下游）、层级（1层~5层），即可在图中展示全部所选层级的上下游。层级范围下方的4个按钮分别是居中显示、放大、缩小、全屏/取消全屏。
     • 可以输入关键词标记，以便搜索查找关键信息。
     • 分类聚合：按照分类条件筛选，可以将同类型的信息展示在对应标签的提示框中。
     • 单击某一个节点，可以高亮该节点和该节点的上下游，其他节点会置灰；再次单击该节点可取消高亮。也可以点住图交互区空白处不放，然后移动鼠标，交互图会随着鼠标平移。
     • 单击某个节点，在右边的信息栏查看该表的节点信息和任务信息。
