管理分支网关硬件版的设备与网络
最近更新时间:2023.06.01 10:04:36首次发布时间:2023.05.22 16:44:23

分支网关硬件版在飞连管理后台提供了硬件设备管理能力与网络配置能力,使您可以通过飞连管理后台远程配置硬件分支网关设备。本文适用于在飞连管理后台管理分支网关硬件版的场景。

管理飞连接入网关 FLG

前提条件

已添加分支网关硬件版,且对应的飞连接入网关 FLG 设备已成功开局。具体操作,请参见添加分支网关(硬件版)

操作步骤

  1. 登录飞连管理后台。

  2. 在左侧导航栏,选择办公组网 > 分支网关

  3. 找到指定的分支网关硬件版节点,单击节点卡片进入节点详情页。

  4. 在节点详情页的设备管理页签,支持以下操作。

    操作

    说明

    授权设备

    授权后,设备厂商(飞连)可远程调试该设备。后续可根据实际情况取消授权,收回此设备的远程调试权限。

    解除绑定

    用于解除飞连管理后台分支网关节点与本地 FLG 设备的绑定关系。

    • 解除绑定后,如需再次绑定,需要重新进行设备开局。
    • 解除绑定后节点详情页会进行初始化,静态路由配置将不会保留。

    重启设备

    远程重启 FLG,重启期间设备生效的功能暂时无法使用,需等待重启完成。

    刷新状态

    手动刷新设备运行状态。

    静态路由

    远程管理 FLG 的静态路由,您可以根据实际需要手动配置静态路由。

    • 添加单个静态路由:在页面右侧单击添加路由,在弹出的对话框中逐个添加。
    • 批量添加静态路由:在页面右侧单击批量导入,在 Excel 批量导入路由页面下载表格模版,在本地编辑表格填写静态路由信息后,在 Excel 批量导入路由页面上传表格并单击开始导入
      静态路由参数配置说明:
    • 目标网段(Excel 模板中 IP 列字段):静态路由的目标网段 IP 地址,仅支持 CIDR。
    • 下一跳(Excel 模板中下一跳列字段):下一路由 IP 地址。
    • 是否立即启用(Excel 模板中是否启用列字段):设置静态路由配置是否立即生效。
      添加静态路由后,支持在列表中对指定的静态路由进行编辑启用删除操作。

管理飞连接入网关 FLG 的网络配置

  1. 登录飞连管理后台。
  2. 在左侧导航栏,选择办公组网 > 分支网关
  3. 找到指定的分支网关硬件版节点,单击节点卡片进入节点详情页。
  4. 在节点详情页的网络配置页签,远程配置 FLG 的 WAN 口与 LAN 口。
    • 在页签顶部,可查看当前网络连接状态,您需要确保设备已连接互联网。
    • WAN、LAN配置说明,请参见WAN 配置LAN 配置

WAN 配置

WAN1 配置页签或 WAN2 配置页签进行配置,各页签的配置参数一致。参数说明如下:

配置项

说明

连通类型

可选择静态 IPDHCP

  • 如果选择静态 IP,则需要配置相应的 IP 地址子网掩码默认网关
  • 如果选择 DHCP,则表示动态获取 IP,无需配置其他参数。

生效策略

  • 如果选择重启后生效,则需要重启 FLG 才会生效当前配置。
  • 如果选择立即生效,则配置会立即生效于设备内。

SNAT

开启后,私网数据包的私网源地址将自动转换为公网地址,实现本地网络与互联网互联互通。

LAN 配置

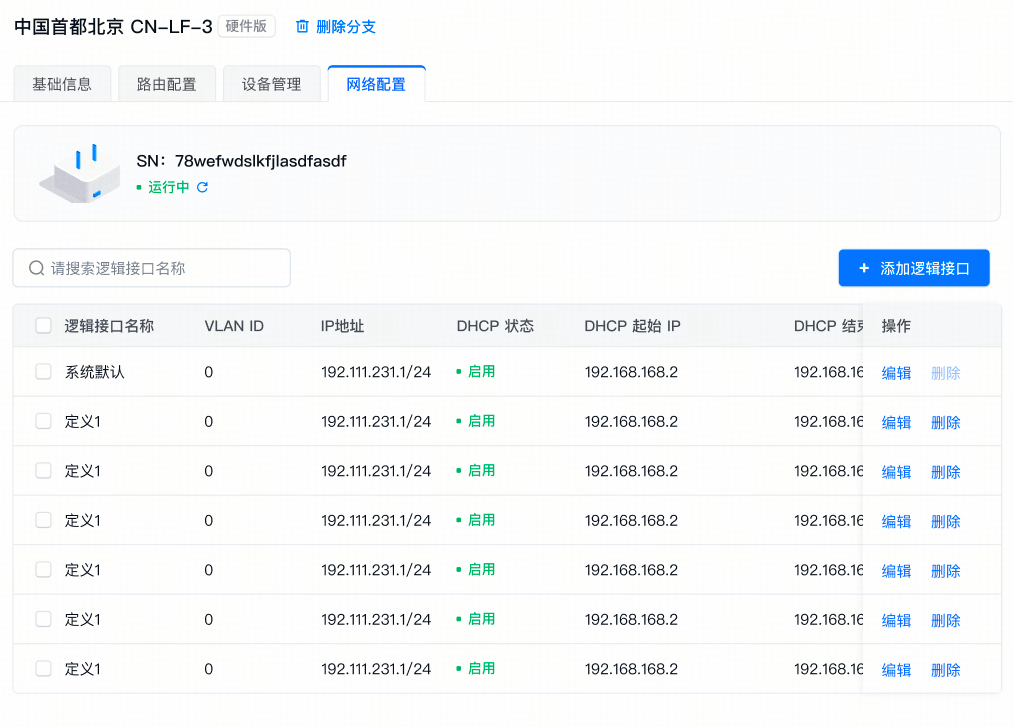

在 LAN 配置页签内,系统已提供了默认逻辑接口。您也可以参考以下操作步骤,手动添加逻辑接口。

说明

手动添加逻辑接口时,需要确保设备处于运行中的状态。

  1. 单击添加逻辑接口

  2. 在添加逻辑 LAN 接口界面,完成参数配置,并单击确定或者继续添加

    配置项

    说明

    逻辑接口名称

    用于标识逻辑接口,限制 14 个字符。

    VLAN ID

    物理接口 VLAN ID。取值范围为 0~4095。当 VLAN ID 不为 0 时,需在其对端对接设备上进行配置。

    IP 地址

    DHCP 服务器指定默认网关的 IP 地址,逻辑接口的 IP 地址。需要填写合法的 CIDR,且需要与 DHCP 保持同一网段。

    DHCP

    如果启用 DHCP,本地客户端将通过 DHCP 协议动态获取 IP 地址,有助于提升 IP 地址的使用率,避免地址冲突。启用后,您需要配置以下参数:

    • DHCP起始 IP 地址DHCP 结束 IP 地址:起始地址和结束地址是指 DHCP 服务器所分配的 IP 地址范围,起始地址表示分配的第一个地址。
    • DHCP 地址租期:DHCP 协议下发 IP 地址后,该 IP 地址的有效期。
    • 配置 DHCP 对应的 DNS 服务器(主用)DNS服务器(备用)

    关联物理 LAN 接口

    为逻辑接口关联物理 LAN 接口。在关联时您需要注意:

    • 一个逻辑 LAN 口可关联多个物理 LAN 口。
    • 同一个物理 LAN 口和同一个 VLAN ID,只能被一个逻辑 LAN 口关联。
  3. (可选)手动添加的逻辑接口,在接口列表中可选进行编辑、启停或者删除操作。
