结合VPN连接或专线连接实现不同VPC与IDC之间的独立互通

最近更新时间：2023.11.10 10:02:48

首次发布时间：2023.09.12 10:21:32

我的收藏

场景介绍

中转路由器配合VPN连接或专线连接服务使用，能够灵活实现不同VPC与本地数据中心之间的互通与隔离。
本文以跨地域场景为例，为您介绍如何通过中转路由器实现不同VPC与跨地域IDC之间的独立互通，具体组网如下图所示。
alt

说明

如需实现同地域下不同VPC与IDC之间的互通与隔离，请参见本文配置进行以下改动即可：

  • VPN连接或专线连接、本地IDC均与vpc01和vpc02属于同一地域。
  • 您需要创建一个TR实例及相应的TR自定义路由表、2条VPC类型网络实例连接和VPN/专线网关类型网络实例连接，无需创建带宽包和跨地域连接。
  • 仅当使用VPN连接打通IDC时，需要配置TR静态路由，添加目的网段为IDC子网段，下一跳为VPN类型网络实例连接的路由条目。

数据规划

进行配置前，您需要提前规划组网图中各网络资源的网段、路由等数据信息，如下图所示。
alt

  • 私有网络

    所属地域私有网络
    VPC网段
    		子网信息
    云服务器私网IP
    子网名称所属可用区
    子网网段
    华南1（广州）vpc01192.168.0.0/20subnet01可用区A192.168.0.0/24192.168.0.10
    vpc02192.168.16.0/20subnet01可用区A192.168.16.0/24192.168.16.10

  • VPN连接

    所属地域IPsec连接用户网关信息
    本端网段
    对端网段
    		预共享密钥
    名称
    IP地址

    华北2（北京）

    ipsec01

    cgw01

    12.XX.XX.10

    该IP地址为本地IDC中服务器的公网IP地址。

    • 192.168.0.0/24
    • 192.168.16.0/24

    该网段配置为私有网络的子网网段。

    172.16.0.0/24

    该网段配置为本地IDC的子网网段。

    test@123

  • 专线连接

    所属地域专线网关物理专线虚拟接口名称本/对端网关互联IP路由信息
    类型BGP ASNBGP密钥

    华北2（北京）

    dcg01

    DAS123_port308_conn

    vif01

    • 本端：10.0.0.1/30
    • 对端：10.0.0.2/30

    BGP

    49600

    E0g5****8go1

  • 中转路由器
    路由规划如上图所示，详细规划说明请参见TR路由配置规划。

  • 本地IDC

    所属地域子网段服务器信息
    名称私网IP地址公网IP地址
    华北2（北京）172.16.0.0/24server01172.16.0.1012.XX.XX.10

前提条件

  • 已完成所需VPC及子网的创建，详细步骤请参见创建私有网络。
  • 已完成各VPC中云服务器实例的创建，详细步骤请参见购买云服务器实例。
  • 已根据连通本地IDC的服务类型完成以下资源配置，配置数据请参考数据规划。
  • 已获取本地IDC中服务器的IP地址，并确保服务器正常可用。

配置步骤

步骤一：配置两个地域中的TR实例

配置华南1（广州）地域中的TR实例

本步骤中，您需要创建 1 个TR实例、1 个TR自定义路由表和 2 条网络实例连接。

  • TR实例作为华南1（广州）地域中中转路由器服务运行的载体。本文中示例名称为tr01，系统自动创建的TR系统路由表为tr01-rtb-sys。
  • TR自定义路由表与TR系统路由表tr01-rtb-sys一起作为该中转路由器转发流量的依据。本文中示例名称为：tr01-rtb-set。
    • TR系统路由表tr01-rtb-sys用于转发本地域中来自vpc01、vpc02的访问流量。
    • TR自定义路由表tr01-rtb-set用于转发来自跨地域网络实例的访问流量。
  • 网络实例连接用于连接该TR实例和同地域中的 2 个VPC实例vpc01和vpc02。本文中示例名称分别为：attach-vpc01、attach-vpc02。

详细配置步骤请参考配置华南1（广州）地域中的TR实例。

本步骤配置完成后，TR路由表tr01-rtb-sys中暂无路由条目，TR路由表tr01-rtb-set中的路由条目如下图所示。
alt

配置华北2（北京）地域中的TR实例

一、创建TR实例

  1. 返回TR实例列表页面，在顶部导航栏选择目标项目和地域。
  2. 单击“创建中转路由器”按钮，进入创建中转路由器页面，参考下表配置TR实例相关参数。
    alt
    参数说明取值示例
    地域选择待创建TR实例所属的地域。华北2（北京）
    名称输入待创建TR实例的名称。tr02
    项目选择待创建TR实例所属的项目。default
    协议勾选“我已阅读并同意《产品和服务协议》《中转路由器服务条款》《中转路由器服务等级协议》”。勾选
  3. 单击“确定”按钮，完成TR实例的创建。

    说明

    TR实例创建成功后，系统自动创建了系统路由表，请记录该系统路由表的名称。下文以tr02-rtb-sys为例进行介绍。

二、创建网络实例连接

  1. 返回中转路由器控制台，单击目标TR实例的名称，进入实例详情页面。

  2. 在“基本信息”下方区域，选择“同地域网络实例连接”页签。

  3. 单击“创建网络实例连接”按钮，进入创建网络实例连接页面，参考下表配置网络实例连接的相关信息。

    • VPN类型
      alt

      参数说明取值示例
      基本信息
      中转路由器默认为您选定的中转路由器实例，无需手动配置。tr02
      地域默认与中转路由器实例的地域相同，无需手动配置。华北2（北京）
      名称待创建网络实例连接的名称。attach-vpn
      网络实例
      网络实例类型选择待创建网络实例连接的类型。VPN
      IPsec连接
      （创建新的IPsec连接）      		地域默认与中转路由器实例的地域相同，无需手动配置。华北2（北京）
      IPsec名称输入待创建IPsec连接的名称。ipsec01
      用户网关选择已创建的用户网关。cgw01
      路由模式选择路由模式。感兴趣流
      本端网段本文中配置为VPC子网段。192.168.0.0/24，192.168.16.0/24
      对端网段本文中配置为IDC子网段。172.16.0.0/24
      立即发起协商选择IPsec连接配置完成后是否立即生效。是
      预共享密钥输入用于双方VPN设备IKE协商的密钥。test@123
      确认密钥请再次输入预共享密钥。test@123
      项目选择待创建TR实例所属的项目。default
      可用区选择用于提供VPN网关服务的可用区。可用区A
      路由配置
      关联转发开启关联转发表示来自网络实例的流量将根据TR路由表tr02-rtb-sys进行转发。
      由于VPN类型网络实例连接不支持路由学习，因此后续还需要通过静态路由为TR路由表配置目标网段。      		开启，tr02-rtb-sys

    • 专线网关类型
      alt

      参数说明取值示例
      基本信息
      中转路由器默认为您选定的中转路由器实例，无需手动配置。tr02
      地域默认与中转路由器实例的地域相同，无需手动配置。华北2（北京）
      名称待创建网络实例连接的名称。attach-专线
      网络实例
      网络实例类型选择待创建网络实例连接的类型。专线网关
      专线网关选择待连接的专线网关实例。dcg01
      路由配置
      关联转发开启关联转发表示来自网络实例的流量将根据TR路由表tr02-rtb-sys进行转发。
      后续还需要通过路由学习或静态路由为TR路由表配置目标网段。      		开启，tr02-rtb-sys
      路由学习开启路由学习表示该TR路由表会自动学习已选择网络实例的路由条目，在TR路由表tr02-rtb-sys中自动生成目标网段为IDC子网段，下一跳为该网络实例连接（attach-专线）的路由条目。开启，tr02-rtb-sys

  4. 单击“确定”按钮，完成操作。

    说明

    VPN类型的网络实例连接创建成功后，请完成本地IDC中服务器的VPN配置，配置数据请与IPsec连接保持一致，可参考数据规划。

本步骤配置完成后，根据连通IDC的网络资源类型，TR路由表tr02-rtb-sys中的路由条目有所不同。

  • 如通过VPN连接连通IDC，则TR路由表tr02-rtb-sys中暂无路由条目。
  • 如通过专线网关连通IDC，则TR路由表tr02-rtb-sys中的路由条目如下图所示。
    alt

步骤二：配置跨地域带宽

一、创建带宽包
本步骤中，您需要创建一个带宽包，用于为跨地域连接提供带宽资源。本文中示例名称为：trbp01。详细操作步骤请参见创建带宽包。
alt

二、创建跨地域连接
本步骤中，您需要创建一个跨地域连接，用于将华南1（广州）地域的TR实例和华北2（北京）地域的TR实例连接起来。详细操作步骤请参见创建跨地域连接。
本文中示例值如下：

  • 本端TR：华南1（广州）地域的TR实例，名称为tr01，关联转发的路由表为tr01-rtb-set。
  • 对端TR：华北2（北京）地域的TR实例，名称为tr02，关联转发的路由表为tr02-rtb-sys。
  • 跨地域连接：名称为attach-跨地域。

alt

步骤三：配置TR跨地域路由

为华南1（广州）地域的TR路由表添加路由条目

  1. 在本端TR实例详情页面的“基本信息”下方区域，选择“路由表”页签。
  2. 单击路由表名称tr01-rtb-sys，进入TR路由表详情页面。
  3. 单击“创建静态路由”按钮，配置以下路由条目。
    序号路由名称目标网段黑洞路由下一跳类型下一跳
    1访问华北2（北京）地域本地IDC网段的流量转发策略172.16.0.0/24否跨地域连接attach-跨地域
  4. 单击“确定”按钮，完成本端TR的静态路由添加。

本步骤配置完成后TR路由表tr01-rtb-sys中的路由条目如下图所示。
alt

为华北2（北京）地域的TR路由表添加路由条目

  1. 返回TR实例列表页面，在顶部导航栏选择目标TR实例的项目和地域，此处项目以default为例，地域以华北2（北京）为例。

  2. 单击TR实例名称tr02，进入TR实例详情页面。

  3. 在“基本信息”下方区域，选择“路由表”页签。

  4. 单击系统路由表名称tr02-rtb-sys，进入TR路由表详情页面。

  5. 单击“创建静态路由”按钮，配置以下路由条目。

    • VPN类型配置以下静态路由：
      序号路由名称目标网段黑洞路由下一跳类型下一跳
      1访问vpc01子网段的流量转发策略192.168.0.0/24否跨地域连接attach-跨地域
      2访问vpc02子网段的流量转发策略192.168.16.0/24否跨地域连接attach-跨地域
      3访问本地IDC子网段的流量转发策略172.16.0.0/24否同地域连接attach-vpn
    • 专线网关类型参考下表依次配置访问vpc01、vpc02子网段的流量转发策略。
      序号路由名称目标网段黑洞路由下一跳类型下一跳
      1访问vpc01子网段的流量转发策略192.168.0.0/24否跨地域连接attach-跨地域
      2访问vpc02子网段的流量转发策略192.168.16.0/24否跨地域连接attach-跨地域

  6. 单击“确定”按钮，完成对端TR的路由配置。

本步骤配置完成后，根据连通IDC的网络资源类型，TR路由表tr02-rtb-sys中的路由条目有所不同。

  • 如通过VPN连接连通IDC，则TR路由表tr02-rtb-sys中的路由条目如下图所示。
    alt

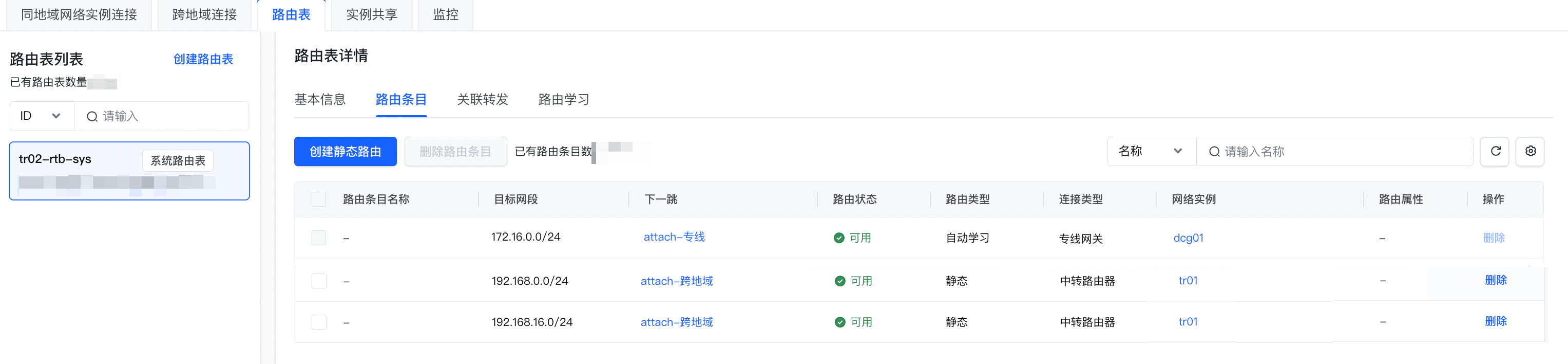

  • 如通过专线网关连通IDC，则TR路由表tr02-rtb-sys中的路由条目如下图所示。
    alt

步骤四：配置VPC自定义路由

参考以下步骤分别为vpc01和vpc02的系统路由表中配置自定义路由条目，指定访问本地IDC网段流量的转发策略。

  1. 登录路由表控制台。

  2. 在顶部导航栏，选择目标VPC所属的项目和地域。

  3. 在路由表列表中，通过目标VPC的ID搜索路由表。

  4. 单击目标路由表名称，进入路由表详情页面。

  5. 在“路由条目”页签，选择“自定义路由”。

  6. 单击“添加路由条目”按钮，按照提示配置自定义路由条目。

    参数说明取值示例
    目标网段指定为本地IDC的网段。172.16.0.0/24
    下一跳类型选择路由条目的下一跳资源类型，将访问目标网段的流量转发到指定的资源。中转路由器
    下一跳指定具体的下一跳资源。tr01

  7. 单击“确定”按钮，完成路由配置。

本步骤配置完成后，VPC路由表中的自定义路由条目如下图所示。
alt

结果验证

  1. 登录vpc01中的云服务器实例，详情请参见登录Linux实例或登录Windows实例。
  2. 执行命令ping分别连接vpc02和本地IDC中的服务器，验证vpc01与IDC互通、与vpc02不通。
  3. 同理，登录云vpc02中的云服务器实例，验证vpc02与本地IDC中的服务器互通。
