使用云企业网实现多个VPC共享公网NAT网关

当多个VPC需要访问公网时，为节约公网IP资源，降低公网使用成本，使多个VPC共用一个公网NAT网关。本文为您介绍如何配合云企业网实现多个VPC共用一个公网NAT网关。

背景介绍

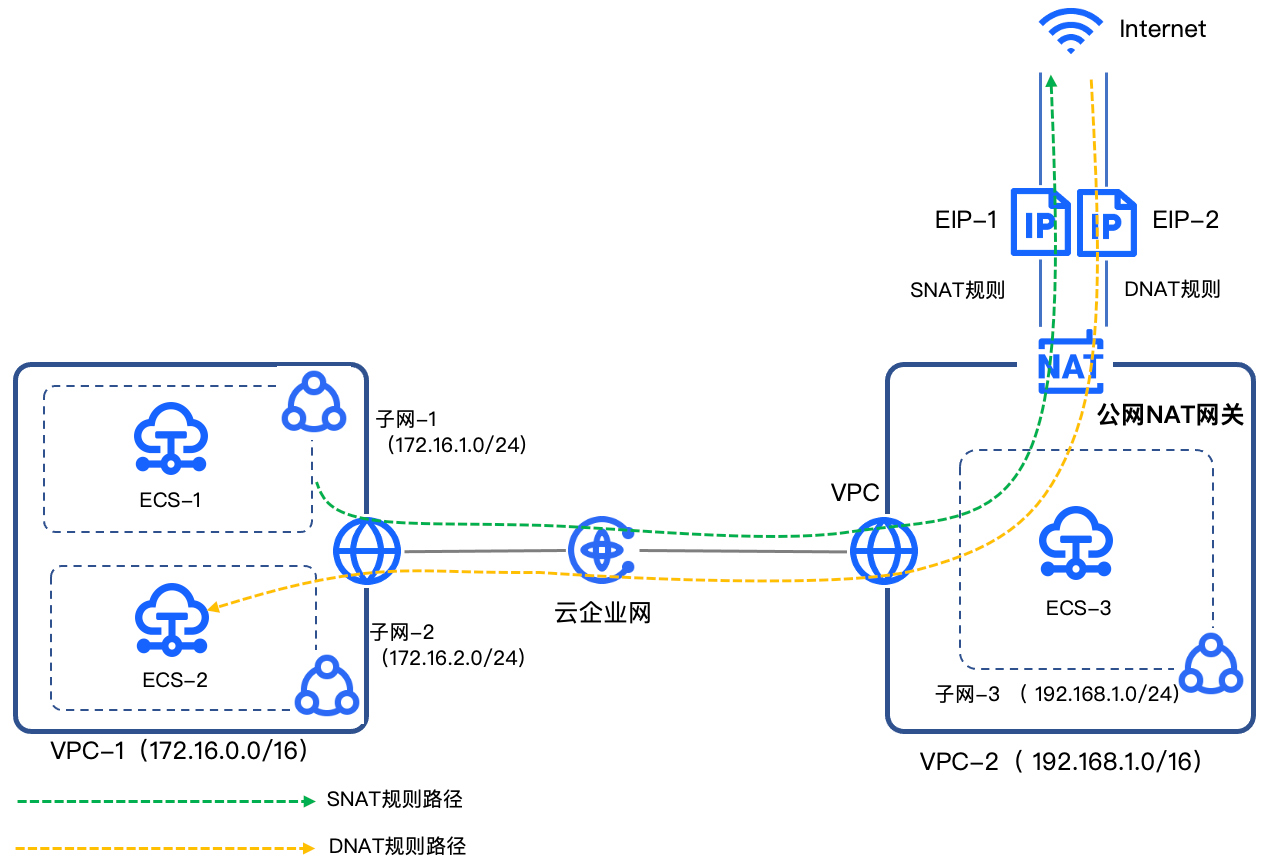

某企业的开发环境和测试环境分别部署于两个VPC，测试环境（VPC-1）共用开发环境（VPC-2）的公网NAT网关。

• 私有网络1的名称为VPC-1，网段为172.16.0.0/16。
  • 子网1名称为subnet-1，其子网1网段为172.16.1.0/24。
  • 子网2名称为subnet-2，其子网2网段为172.16.2.0/24。
• 私有网络2的名称为VPC-2，网段为192.168.1.0/16，其子网名称为subnet-3，其子网网段为192.168.1.0/24。
• 云服务器ECS-1的IP地址为172.16.1.11，云服务器ECS-2的IP地址为172.16.2.22，云服务器ECS-3的IP地址为192.168.1.33。


上图仅呈现一条SNAT规则和一条DNAT规则，在实际使用过程中，可按需创建多条SNAT规则和DNAT规则。

• 云服务器ECS-1可通过公网NAT网关和EIP-1访问公网。
• 云服务器ECS-2可通过公网NAT网关和EIP-2向公网提供服务。

准备工作

根据背景介绍，在操作之前，您需要做如下准备：

• 使用同一个火山引擎账号，在华北2（北京）地域创建2个VPC，VPC的参数同背景介绍保持一致。具体操作，请参考 创建私有网络 。

• 在VPC-1的子网1中创建云服务器ECS-1（172.16.1.11），在VPC-1的子网2中创建云服务器ECS-2（172.16.2.22），在VPC-2的子网3中创建云服务器ECS-3（192.168.1.33），三台云服务器均未绑定公网IP。具体操作，请参考 购买云服务器 。
• 申请两个未绑定云资源的公网IP，本文使用EIP-1（180.XX.XX.44）和EIP-2（180.XX.XX.88）。具体操作，请参考 申请公网IP 。

操作步骤

步骤一：创建云企业网

您可通过本操作，创建云企业网，并加载预先准备的私有网络VPC-1。

1. 登录 云企业网控制台 。
2. 单击“创建云企业网”按钮，进入创建云企业网实例页面。
3. 参考下表，配置相关参数。

   参数	说明	本文取值
   名称	输入云企业网实例的名称。	CEN-X
   加载网络实例	选择是否打开加载网络实例的开关。	打开
   地域	选择待加载网络实例所属地域。	华北2（北京）
   实例类型	选择网络实例类型。	私有网络
   网络实例	选择私有网络实例。	VPC-1
   项目	选择云企业网所属的项目。	default
   标签	按需为云企业网添加一个或多个用户标签。	不添加用户标签

4. 单击“确定”按钮，完成创建。

步骤二：加载网络实例并验证

您可通过本操作，为上述云企业网加载预先准备的私有网络VPC-2，并验证VPC-1和VPC-2能否互通。

1. 登录云企业网控制台。
2. 单击目标云企业网实例名称，进入云企业网详情页面。
3. 选择“网络实例”页签，单击“加载网络实例”按钮，弹出加载网络实例窗口。
4. 参考下表，配置相关参数。

   参数	说明	本文取值
   账号	选择待加载网络实例所属的账号。	本账号
   地域	选择待加载网络实例所属地域。	华北2（北京）
   实例类型	选择网络实例类型。	私有网络
   网络实例	选择私有网络实例。	VPC-2

5. 单击“确定”按钮，完成加载。
6. 登录VPC-1的云服务器ECS-1，测试能否访问VPC-2的云服务器ECS-3，即在ECS-1的命令行执行ping 192.168.1.33命令。

步骤三：创建公网NAT网关绑定公网IP

您可通过本操作，在VPC-2中创建公网NAT网关。

1. 登录 公网NAT网关控制台 。
2. 在顶部导航栏，选择目标地域和项目，本文示例“华北2（北京）”和“default”。
3. 单击“创建公网NAT网关”按钮，进入创建公网NAT网关页面。
4. 参考下表，配置相关参数。

   参数	说明	本文取值
   计费类型	支持按量计费和包年包月。	按量计费
   地域	选择公网NAT网关所在地域。	华北2（北京）
   名称	设置公网NAT网关的名称。	NAT-X
   规格	选择公网NAT网关的规格。	小型
   私有网络	选择私有网络。	VPC-2|192.168.1.0/16
   子网	下拉选择子网。	subnet-3|192.168.1.0/24
   配置方式	选择公网NAT网关的配置方式。	手动配置
   项目	按需选择公网NAT网关所属的项目。	default
   标签	按需为公网NAT网关添加一个或多个用户标签。	不添加用户标签

5. 单击“确认订单”按钮，进入订单详情页面。
6. 确认信息无误后，勾选“我已阅读并同意《公网NAT网关服务条款》”，单击“立即购买”按钮，完成操作。

   说明

   若创建失败，请参考 创建公网NAT网关失败是什么原因 。

7. 在公网NAT网关列表，单击目标网关右侧的“配置公网IP”按钮，进入配置公网IP页面。
8. 单击“绑定公网IP”按钮，在弹出的绑定公网IP窗口中，下拉选择预先准备的EIP-1，单击“确定”按钮，完成绑定。
9. 重复第8步，绑定预先准备的EIP-2。

步骤四：手动发布路由

您可参考本操作，将上述公网NAT网关的路由发布到云企业网。

1. 登录 路由表控制台。
2. 在顶部导航栏，选择目标路由表的地域和项目。
3. 在路由表列表中，单击目标系统路由表名称，进入路由表详情页面。
4. 选择“路由条目 > 自定义路由”页签，单击下一条指向公网NAT网关的路由条目右侧“发布”按钮，弹出确认发布对话框。
5. 确认信息无误后，单击“确定”按钮，完成发布。
6. 验证是否发布成功。
   1. 登录云企业网控制台。
   2. 单击目标云企业网名称，进入云企业网详情页面。
   3. 在“路由信息”页签，查看是否存在目标网段为0.0.0.0/0的路由条目。

步骤五：创建SNAT规则

您可参考本操作，创建一条SNAT规则，使VPC-1中的ECS-1通过公网NAT网关和EIP-1访问公网。

1. 登录 公网NAT网关控制台 。
2. 在顶部导航栏，选择公网NAT网关的地域和项目。
3. 在公网NAT网关列表，单击目标公网NAT网关名称，进入详情页。
4. 选择“SNAT规则”页签，单击“创建SNAT规则”按钮。
5. 参考下表，配置相关参数。

   参数	说明	本文取值
   名称	设置SNAT规则的名称。	SNAT-X
   粒度	选择SNAT规则的粒度。	自定义网段 172.16.1.0/24
   公网IP	选择公网NAT网关已绑定的公网IP。	180.XX.XX.44|EIP-1

6. 单击“确定”按钮，完成创建。
7. 登录预先准备的云服务器实例ECS-1（172.16.1.11），在命令行执行ping 114.114.114.114。
8. ping通，则表示VPC-1的ECS-1可通过公网NAT网关的SNAT规则访问公网。

   说明

   若ping不通，请参考 已配置SNAT规则的云服务器无法访问公网 。

步骤六：创建DNAT规则

您可参考本操作，创建一条DNAT规则，使VPC-1中的ECS-2通过公网NAT网关和EIP-2向公网提供服务。

1. 登录 公网NAT网关控制台 。
2. 在顶部导航栏，选择公网NAT网关的地域和项目。
3. 在公网NAT网关列表，单击目标公网NAT网关名称，进入详情页。
4. 选择“DNAT规则”页签，单击“创建DNAT规则”按钮。
5. 参考下表，配置相关参数。

   参数	说明	本文取值
   名称	输入DNAT规则的名称。	DNAT-X
   协议	选择协议类型，支持TCP、UDP。	TCP
   私网IP及其端口	设置预先准备的云服务器实例的私网IP地址及其向公网提供服务的端口或端口段，端口范围为1~65535。	172.16.2.22 22
   公网IP及其端口	设置公网NAT网关已绑定的公网IP及其接收来自公网的请求的端口或端口段，端口范围为1~65535。	180.XX.XX.88|EIP-2 80

6. 单击“确定”按钮，完成创建。
7. 打开本地电脑命令行，输入ssh <DNAT规则设置的公网IP地址> -p <DNAT规则设置的公网IP端口>。
8. 进入登录页面，则表示VPC-1的ECS-2可通过公网NAT网关的DNAT规则向公网提供远程登录服务。

   说明

   若验证有问题，请参考 已配置DNAT规则的云服务器无法被公网访问 。
