整体流程说明

准备工作

步骤1：创建密钥环/密钥

• 创建可信密钥环：进入【可信密钥服务】模块，点击「创建可信密钥环」按钮；

  • 具体参数描述：
    • 密钥环名称，必填，自定义；
    • 密钥环描述，自定义；

  • 点击确定后，在密钥环列表页获得 【密钥环ID】，<king_id>

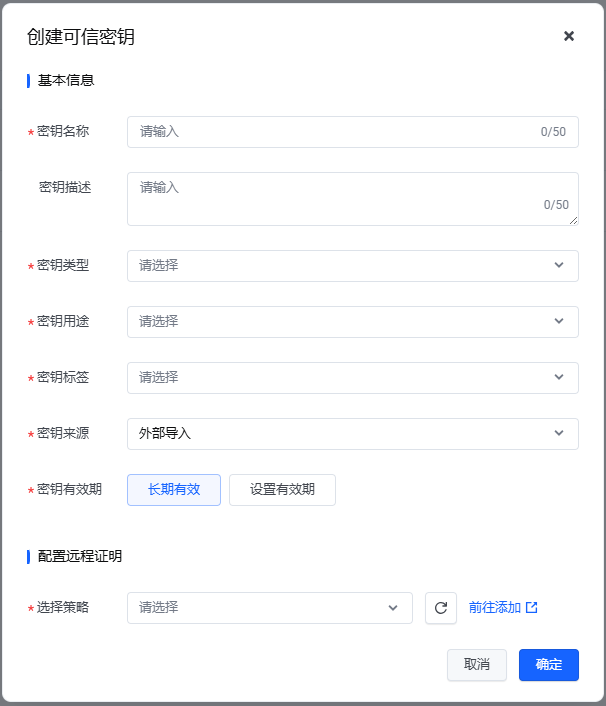

• 创建可信密钥：点击【密钥环名称】，进入密钥列表页面，点击「创建密钥」按钮；



• 参数详细说明

  • 密钥名称：必填，自定义；
  • 密钥描述：非必填，自定义；
  • 密钥类型：单选项，包括SYMMETRIC_128和SYMMETRIC_256；
  • 密钥用途：单选项，包括ENCRYPT_DECRYPT;
  • 密钥标签：单选项，选择 “加密镜像”；
  • 密钥来源：单选项，选择 “外部导入”；
  • 密钥有效期：默认“长期有效”，或也可设置有效期；

![Image](https://p9-arcosite.byteimg.com/tos-cn-i-goo7wpa0wc/b4475d620fa24adbbef37344fef392ff~tplv-goo7wpa0wc-image.image =625x)

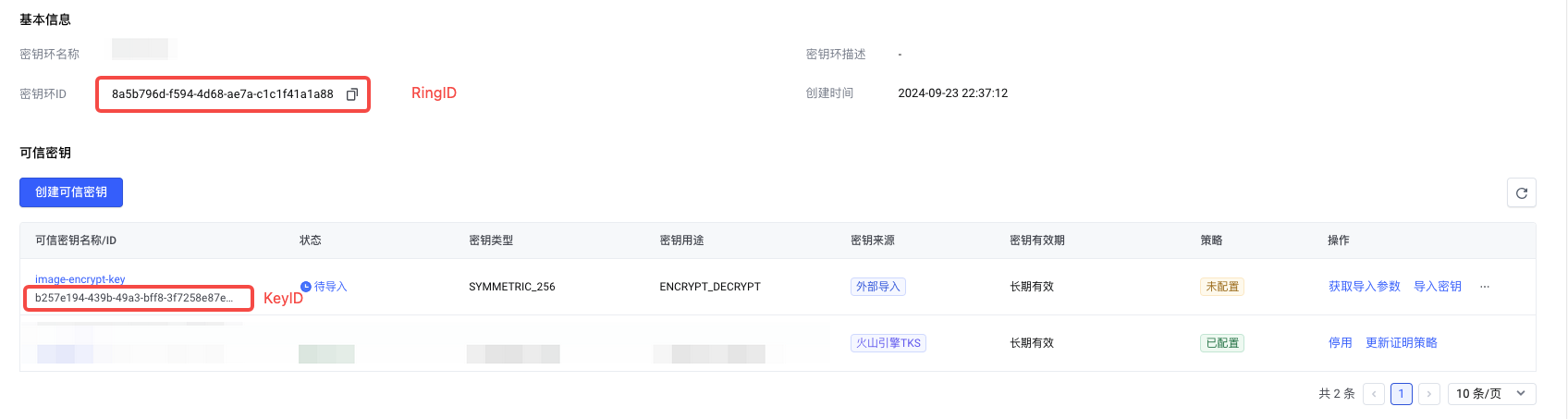

• 点击确定后，在列表页获取【可信密钥ID】<key_id>和【导入参数】<tks-import-material.txt>


步骤2：准备并导入可信密钥

• 依赖环境

  • 本地准备 Linux环境

• 依赖程序

  • python3.7+
  • cryptography （安装pip install cryptography~=38.0.4）

• 导入密钥

  • 准备密钥文件secret-key.bin

  # 作为示例，以下命令将会生成一个长度为16 Bytes (128bits) 的随机密钥到secret-key.bin文件中
  openssl rand -out secret-key.bin 16

  # 作为示例，以下命令将会生成一个长度为32 Bytes (256 bits) 的随机密钥到secret-key.bin文件中
  openssl rand -out secret-key.bin 32

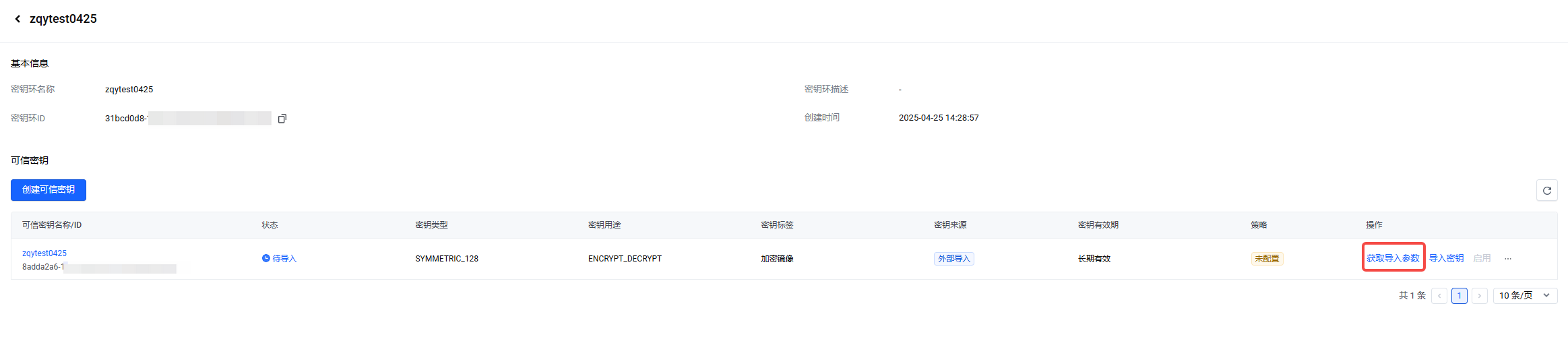

  • 保存TKS的密钥导入材料为tks-import-material.txt,具体获取位置如下：


  • 获取密钥导入脚本，并执行脚本

    ### 获取密钥导入脚本
    wget https://jeddak-cc-infra.tos-cn-beijing.volces.com/tks/tks-client-script.py
    ### 执行密钥导入脚本
    python3 tks-client-script.py -s=secret-key.bin -m=tks-import-material.txt


    ##### 输出结果
    ## 导入参数
    client-import-param.txt
    ## 加密密钥
    client-encrypted-key.txt


  • 上面将会产生密钥导入参数client-import-param.txt以及加密密钥client-encrypted-key.txt，通过PCC-可信密钥服务页面找到对应的密钥名称，分别填写如上素材，完成密钥导入。



步骤3：容器镜像本地加密

• 环境准备

  • skopeo软件
    • 使用官方容器镜像：quay.io/skopeo/stable:latest
  • keyprovider软件
    • 从TOS仓库下载

  wget https://jck-components.tos-cn-beijing.volces.com/runc/keyprovider/tks-keyprovider
  chmod +x tks-keyprovider


  • 在步骤2中已导入的加密密钥（secret-key.bin），

• 加密容器镜像

  • 第1步：对加密密钥编码为Hex格式

  cat secret-key.bin | xxd -p -c 10000 > image-encrypt-key.txt
  # 示例：ed362e88bf94f2746f60d40fe34ef2ad892e4381d1c11d4e00f8bde9d7af8750


  • 第2步：创建密钥说明文件wrap-key.json，在其中填入如下的内容



    {
        "AppID": "test-accont", ## PCC登陆用户名
        "RingID": "8a5b796d-f594-4d68-ae7a-c1c1f41a1a88",##密钥环ID
        "KeyID": "b257e194-439b-49a3-bff8-3f7258e87ef1",##密钥ID
        "Key": "ed362e88bf94f2746f60d40fe34ef2ad892e4381d1c11d4e00f8bde9d7af8750"##Hex格式的密钥
    }


  • 第3步：【**构建镜像加密脚本和配置文件】，**在本地linux系统下执行以下两个命令脚本：

    cat << EOF > ocicrypt.conf
    {
        "key-providers": {
            "tks-keyprovider": {
                "cmd": {
                    "path": "/workspace$(pwd)/tks-keyprovider",
                    "args": ["--wrap", "/workspace$(pwd)/wrap-key.json"]
                }
            }
        }
    }
    EOF


    cat << EOF > skopeo.sh
    #!/bin/bash

    docker run --rm -it --net=host \\
        -e OCICRYPT_KEYPROVIDER_CONFIG=/workspace/`pwd`/ocicrypt.conf \\
        -v `pwd`:/workspace/`pwd` \\
        -w /workspace/`pwd` \\
        quay.io/skopeo/stable \\
        "\$@"
    EOF

    chmod +x skopeo.sh


  • 第4步：拷贝私有镜像到本地

    ./skopeo.sh copy docker://<镜像地址> oci:image-plaintext
    # 参考示例：
    # ./skopeo.sh copy docker://quay.io/skopeo/stable:latest oci:image-plaintext


  • 第5步：加密镜像

    ./skopeo.sh copy \
        oci:image-plaintext \
        oci:image-encrypted \
        --encryption-key provider:tks-keyprovider


步骤4：上传至火山镜像仓库

• 获取火山镜像**<仓库用户名>、<临时密钥>和<火山镜像仓库>**网络地址

• **<火山镜像仓库>**网络地址



• 上传火山镜像仓库

  ./skopeo.sh copy \
      oci:image-encrypted \
      docker://<火山镜像仓库>:<自定义版本号> \
      --dest-username=<仓库用户名> \
      --dest-password=<临时密钥>

  # 参考示例
  # ./skopeo.sh copy \
  #     oci:image-encrypted \
  #     docker://test-repo-cn-beijing.cr.volces.com/test-namespace/test-oci/dmeo:v1 \
  #     --dest-username=test-account \
  #     --dest-password=eyJ0eXAiOiJKV1QiLCJhbGciOiJSUzI1NiIsImtpZCI6Ik5IRjc6NktBSzpDV...


• **<镜像地址>**如下：



加密镜像发布与部署

步骤1：注册加密镜像基线

• 访问【基线管理服务】，在"我的基线"标签下，点击【注册基线】按钮。
• 输入如下字段：
  • 镜像名称，必填项，自定义；
  • 镜像版本，必填项，自定义；
  • 镜像地址，必填项，填写【准备工作】中输入出的**<镜像地址>**；


步骤2：镜像发布

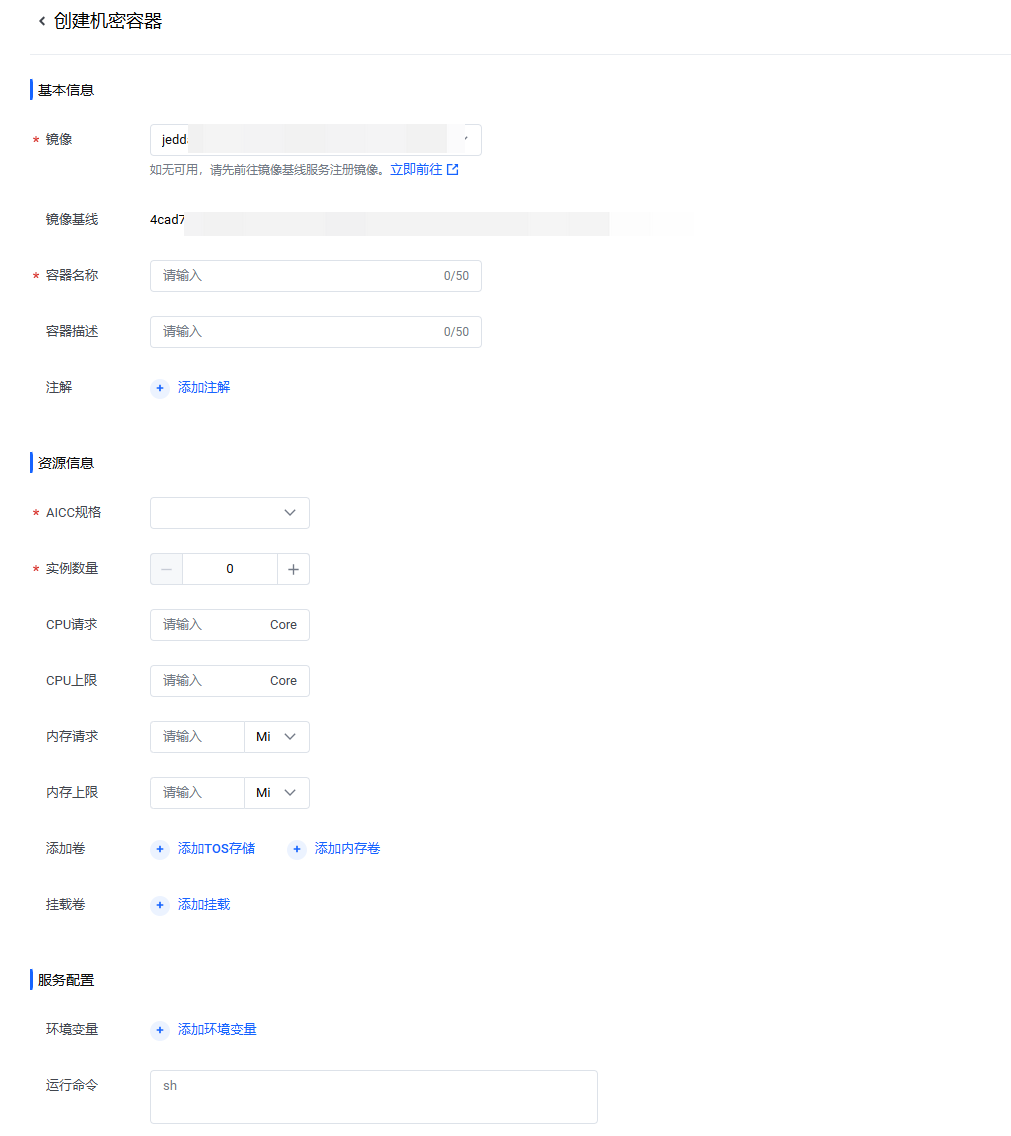

• 选择已注册完成镜像基线，点击操作列对应的「镜像发布」按钮，进行镜像容器发布部署，



• 填写参数说明如下：

  • 基本信息
    • 镜像，必填项，默认已补填注册镜像基线的镜像
    • 容器名称，必填项，可自定义；
    • 容器描述，选填项，可自定义；
  • 资源信息
    • PCC规格，必选项，根据已购买的规格进行选择；
    • 实例数量，必填项，根据业务需要和购买资源情况填写；
    • 其他信息，非必填项，可按照实际情况填写；
  • 服务配置
    • 端口，必填项，按照实际需求填写；
    • 其他信息，非必填项，可按照实际情况填写；

• 提交后，在【机密容器服务】模块下的【机密容器】列表页面可以查看已创建的机密容器；



步骤3：配置容器镜像的远程证明策略

• 创建证明策略

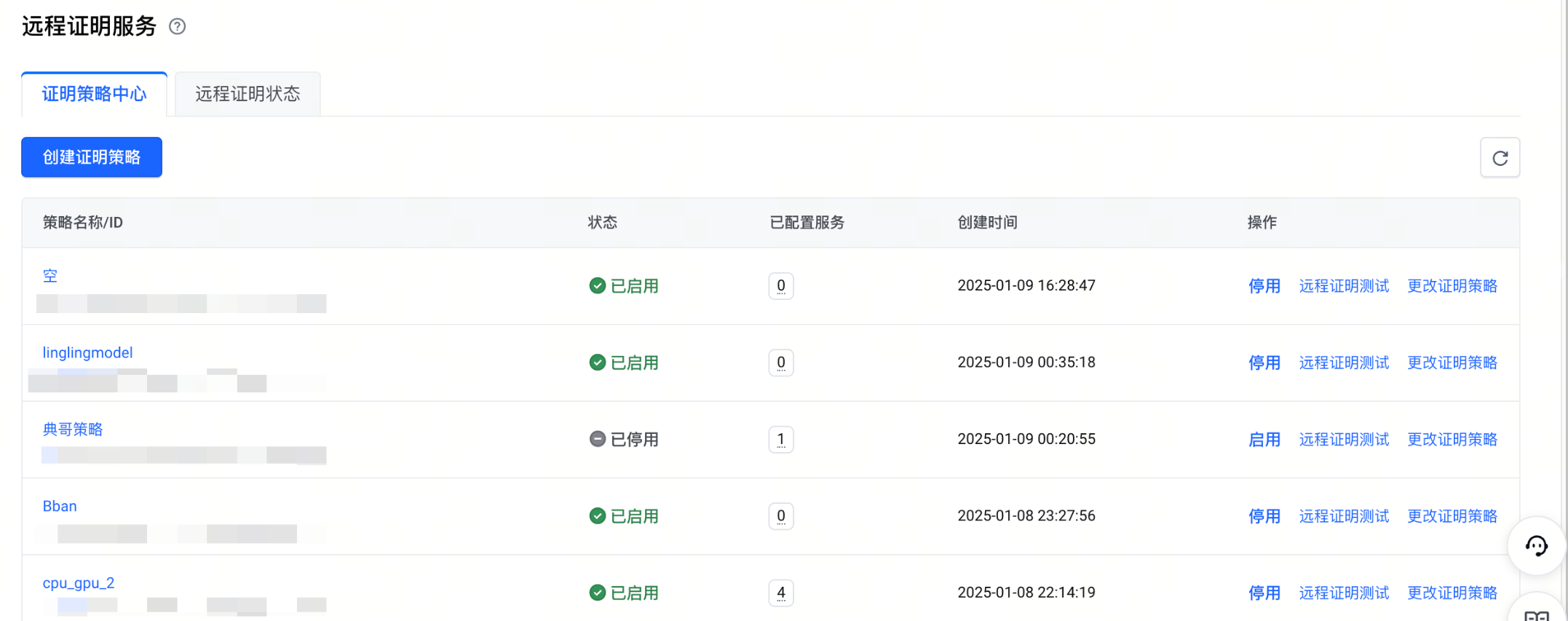

  • 进入【远程证明服务】模块，点击「创建证明策略」按钮，字段说明如下：
    • 策略名称，自定义，例如：机密容器证明策略；
    • 策略描述，自定义;
    • 选择对应的加密模型，策略内容自动变化，提交成功后可在策略列表查看创建成功的策略数据；

• 容器远程证明测试

  • 进入【远程证明服务】模块，选择刚刚创建的机密容器证明策略，点击【远程证明测试】按钮



  • 进行远程证明测试




  • 查看远程证明状态和下载远程证明报告



端云互信SDK集成调试
