ALB跨VPC挂载后端服务器

最近更新时间2023.12.21 14:03:17

首次发布时间2023.04.13 15:30:44

ALB 支持跨VPC挂载后端服务器。本文指导您在 ALB 控制台和中转路由器(Transit Router,TR)控制台配置转发路由信息,使 ALB 将客户端请求转发至其他 VPC 的后端服务器。

示例场景

下图为 ALB 搭载跨VPC的后端服务器场景。A企业在火山引擎华北2(北京)地域创建了 ALB 公网实例alb-01,此 ALB 实例 alb-01 处于私有网络 VPC1 中 。同时,A企业在华北2(北京)创建了云服务器ECS实例 ecs-02 ,此ECS实例 ecs-02 处于私有网络 VPC2 中 。A企业希望 VPC1 中的 ALB 实例 alb-01 能够将客户端请求转发到 VPC2 中的 ECS 实例 ecs-02 上。A 企业可以通过中转路由器TR 实现 VPC1 中的 ALB 实例 alb-01 与 VPC2 中的 ECS实例 ecs-02 互通。

地域

实例

VPC

子网网段

华北2(北京)

ALB 实例 alb-01

VPC1

172.16.0.0/12

ECS 实例 ecs-02

VPC2

192.168.0.0/24

前提条件

  • 已在 VPC1 中创建 ECS 实例 ecs-01,用于发送请求。
  • 已在 VPC1 中创建 ALB 实例 alb-01,用于转发 ecs-01 的请求。
  • 已在 VPC2 中创建 ECS 实例 ecs-02 并部署服务,用来处理请求。
  • 已在华北2地域创建中转路由器实例 tr-1。

说明

  • 本场景为示例信息,在您配置时请根据实际规划调整相关信息。
  • VPC1 中 ALB 实例 alb-01 所在的子网网段和 VPC2 中 ECS 实例 ecs-02 所在的子网网段不能重叠。
  • 如需使用中转路由器TR,请您联系客户经理。

配置步骤

上述示例场景的配置步骤如下:

步骤

操作

具体内容

1

创建 IP 类型服务器组

您需要创建 IP 类型的服务器组。

2

添加 IP 类型后端服务器

您需要开启远端 IP ,并添加跨VPC的后端服务器 IP 地址。

3

配置监听器

您需要为创建的 ALB 实例配置监听器,并将 IP 类型的服务器组设为默认服务器组。

4

配置中转路由器

  • 您需要在中转路由器TR控制台,为中转路由器实例 tr-1 创建2个网络实例连接。将中转路由器实例 TR-1分别关联 VPC1 中的 ALB 实例、VPC2 中的 ECS1 实例。
  • 您需要在中转路由器TR控制台,为中转路由器实例 tr-1 配置回源路由。当 TR 的目标网段为 ALB 实例的回源路由时,路由的下一跳为VPC1。

5

配置VPC路由信息

您需要在私有网络控制台,分别为 VPC1 和 VPC2 的目标路由表配置路由信息。

6

测试网络连通性

您可以通过curl验证 ECS1 和 ALB 之间的网络连通性,并通过本地公网客户端访问 ALB 验证服务的可用性。

步骤1:创建 IP 类型服务器组

  1. 登录火山引擎应用型负载均衡控制台
  2. 点击左侧导航栏 服务器组 ,进入 服务器组 页面。
  3. 服务器组 页面,点击 创建后端服务器组
  4. 创建后端服务器组 标签页,选择服务器组类型为 IP 类型。私有网络为您已创建的 VPC1 。本例服务器组名称为TEST,调度算法选择加权轮训,其他功能暂不开启。更多信息请参见创建服务器组中的配置说明。
  5. 创建后端服务器组 标签页完成相关配置后,点击 确定 ,成功创建 IP 类型服务器组 TEST。

步骤2:添加 IP 类型后端服务器

  1. 服务器组 页面,找到刚刚创建的 IP 类型服务器组 TEST。
  2. 操作 栏,点击 添加后端服务器
  3. 添加IP地址 页面,展示了服务器组TEST所属的 VPC 的 ID 和网段。输入VPC2的 ECS 实例 ecs-02 的 IP地址,同时开启远端 IP 按钮。配置端口为8002,权重为100。
  4. 点击 确定 ,完成向服务器组 TEST 添加 IP 类型的后端服务器 ecs-02。

步骤3:配置监听器

  1. 实例管理 页面上,找到刚刚创建好的 ALB 实例 alb-01。

  2. 操作 列上,点击 配置监听器

  3. 监听器 标签页上,点击 添加监听器

  4. 添加监听器 页面,监听器名称为 TEST-01 ,监听协议为 HTTP ,监听端口为8002。然后点击 下一步:默认后端服务器组

  5. 默认后端服务器组 标签页,下拉选择服务器组TEST,点击 下一步:确认配置

  6. 确认监听器的配置信息无误后,点击 确定,完成监听器的添加工作。

步骤4:配置中转路由器

请您参考中转路由器 TR 官网文档创建网络实例连接配置中转路由器实例 tr-1。为 tr-1创建2条网络实例连接,分别关联 VPC1 和 VPC2。

  1. 登录中转路由器控制台
  2. 点击中转路由器实例的名称 tr-1,进入中转路由器详情页面。
  3. 基本信息 下方区域的 网络实例连接 ,点击 创建网络实例连接 ,进入 创建网络实例连接 标签页,参考下表分别配置2条网络实例连接的相关信息。

参数

取值 (网络实例连接一)

取值 (网络实例连接二)

基本信息

中转路由器

tr-1

tr-1

地域

华北2(北京)

华北2(北京)

名称

netlink-01

netlink-02

网络实例

网络实例类型

私有网络

私有网络

私有网络

VPC1

VPC2

连接点配置

可用区及子网

可用区A,subnet-01

可用区A,subnet-02

路由配置

关联转发

开启,tr-systemrtb

开启,tr-systemrtb

路由学习

开启,tr-systemrtb

开启,tr-systemrtb

  1. 勾选“我已阅读并同意《产品和服务协议》《中转路由器服务条款》《中转路由器服务等级协议》”。

  2. 点击 确定

  3. 点击 路由表 页签,然后点击目标路由表 tr-systemrtb。

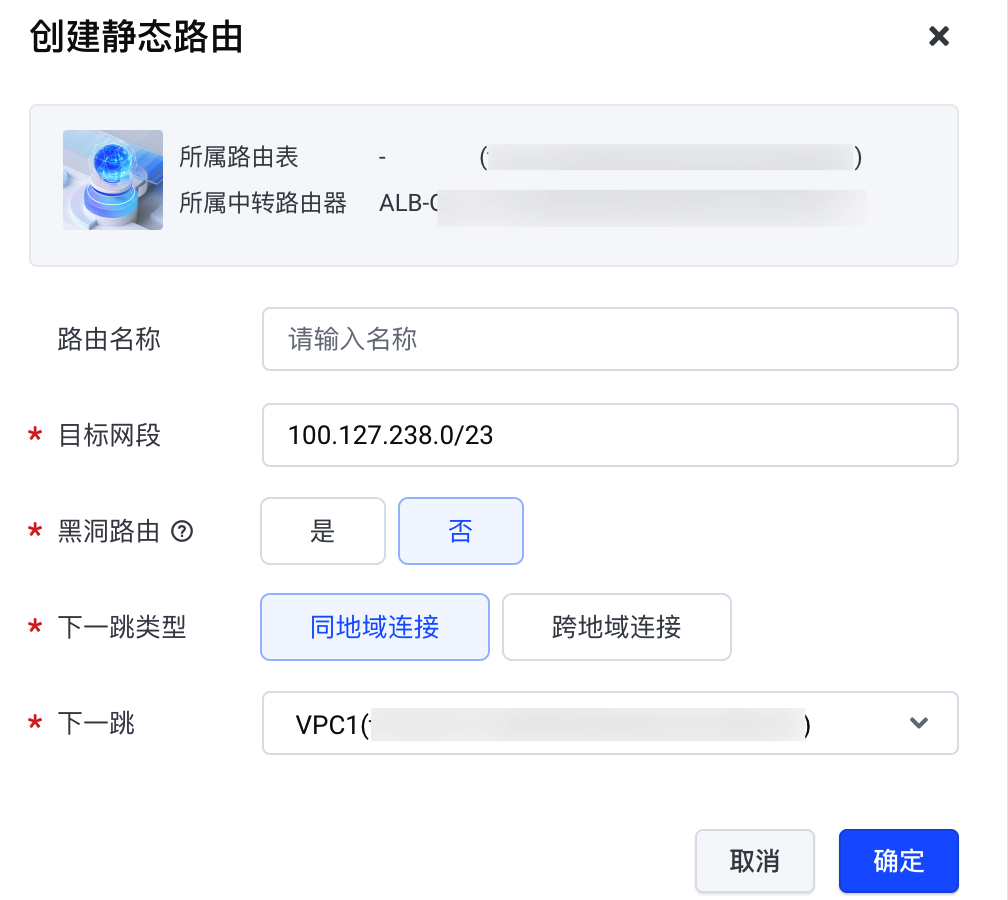

  4. 在右侧页面点击 创建静态路由 ,参考下表配置路由信息。

字段

解释说明

路由名称

trentry-01

目标网段

100.127.238.0/23,该网段为该ALB实例在华北2地域的回源地址,实际配置中请按需修改回源地址。您可以在 ALB控制台,点击 实例管理 >> 实例详情,查看ALB实例的回源路由。

黑洞路由

下一跳

VPC1


步骤5:配置VPC路由信息

请您参考私有网络官网文档路由表部分为 VPC1 和 VPC2 的目标路由表配置路由信息。

  • 在 VPC1 的目标路由表中添加一条目标网段为后端服务器 ecs-02 所在网段,设置下一跳为目标中转路由器的自定义路由条目。当目标网段为 VPC2 时,请求会跳向TR。
  • 在 VPC2 的系统路由表中配置 ALB 的回源路由。当目标网段为 ALB 的回源路由时,响应会跳回TR。
  1. 登录路由表控制台
  2. 在顶部导航栏,选择目标VPC所属的地域华北2(北京)。
  3. 在路由表列表中,点击目标路由表名称。
  4. 在路由表详情页面的 路由条目 页签,选择 自定义路由
  5. 点击 添加路由条目 ,按照提示配置自定义路由条目。

字段

VPC1

VPC2

目标网段

192.168.0.0/24

100.127.232.0/22

下一跳类型

中转路由器

中转路由器

下一跳

tr-1

tr-1

说明

  • 192.168.0.0/24 目标网段为后端服务器 ecs-2 的私网 IP 地址,您可以根据实际情况配置为云服务器 ecs-02 所属子网段。
  • 100.127.232.0/22 目标网段为该 ALB 实例在华北2地域的回源地址,实际配置中请按需修改回源地址。您可以在 ALB控制台,点击 实例管理 >> 实例详情,查看 ALB 实例的回源路由。

步骤6:测试网络连通性

  1. 登录云服务器ecs-1,更多信息请参见登录Linux实例登录Windows实例

  2. 执行curl命令连接 ALB实例 alb-1的私网 IP 地址,测试网络连通性。

  3. 在本地公网客户端,使用浏览器访问 http://ALB实例alb-01的公网IP ,显示云服务器 ecs-2 配置的后端服务界面,说明本次访问请求被 ALB 实例转发到后端云服务器 ecs-2,且 ecs-2 能够正常处理请求并返回请求页面。

注意事项

  1. 跨VPC挂载后端服务器时,ALB实例所在的子网网段和跨VPC的后端服务器所在的子网网段不能重叠。
  2. 同一个地域下,您只能选择一个VPC内的ALB实例单向挂载其他VPC的后端服务器。该VPC内可以有1个或多个ALB进行跨VPC挂载。
  3. 一个 ALB 实例不能作为同一个 VPC 内其他 ALB 实例的后端。
