数据监控

最近更新时间：2025.05.23 10:51:07首次发布时间：2022.06.21 18:01:11

ALB 提供数据监控功能，包括实例和监听器两个维度。通过基于连接数、出入包、出入流量、状态码、QPS、请求时间和响应时间的数据分析，您可实时了解 ALB 的业务运行情况，助您快速排障、优化网络性能。

说明

您也可以前往云监控控制台查看 ALB 监控数据，并配置自动化告警，详见云监控指引文档。

查询实例监控数据

前提条件

已创建 ALB 实例并配置监听。
已开通火山引擎云监控服务。

操作步骤

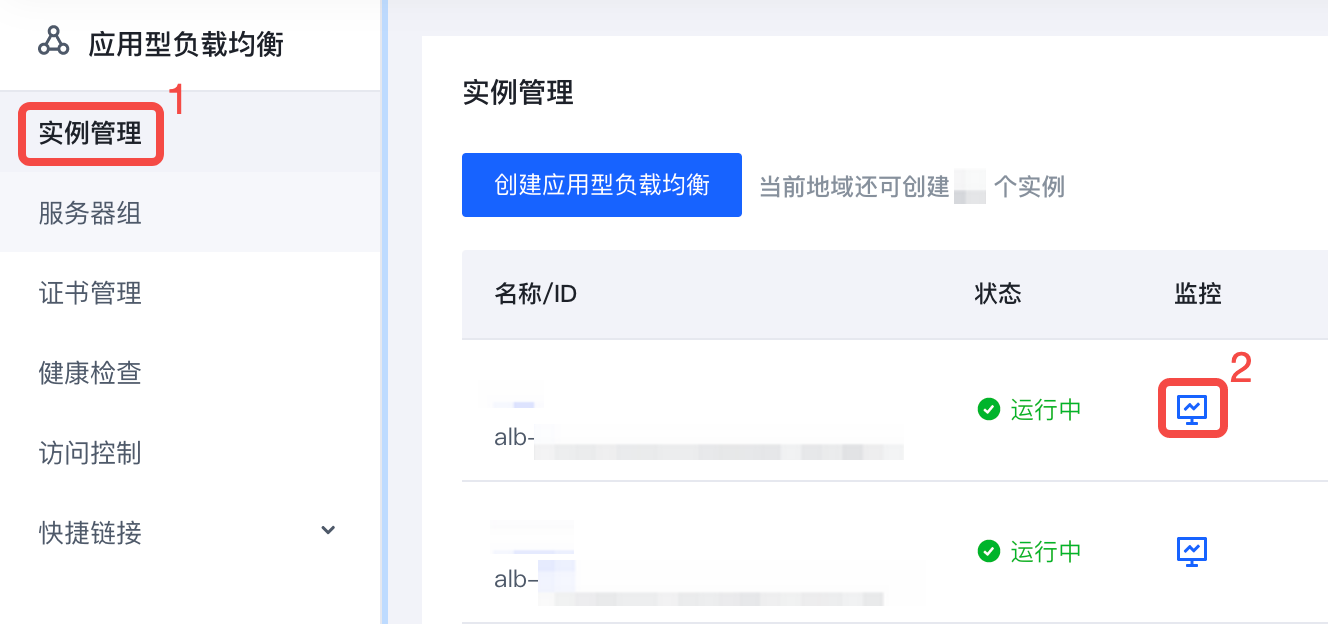

登录应用型负载均衡控制台，在控制台页面左侧点击 实例管理 。
在 实例管理 页面，选择待查看 ALB 实例，在监控栏点击监控图标。

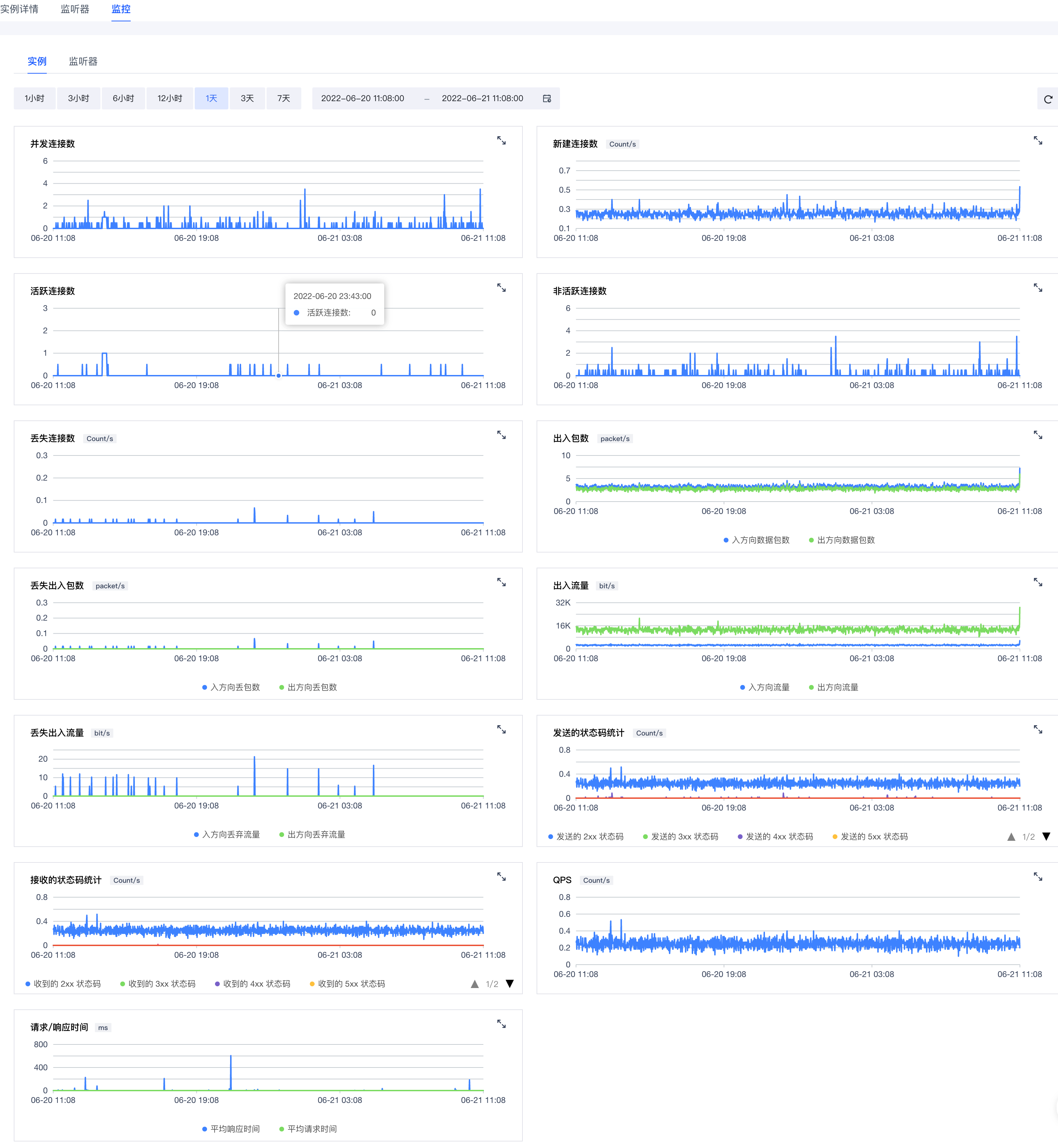

在监控标签页，点击实例，您可选择具体数据统计的时间范围，系统会根据所选时间范围，统计展示实例维度的监控数据。监控数据详见模块解释。

模块解释

时间范围

ALB 实例维度的数据监控可以快速选择需要查看的时间范围，包括1小时、3小时、6小时、12小时、1天、3天、7天，默认展示1天内的数据。不同时间范围的具体监控粒度如下表：

时间范围	监控粒度
1小时	30s
3小时	30s
6小时	30s
12小时	1min
1天(默认)	2min
3天	5min
7天	15min

数据指标趋势图

控制台会根据您设置的时间范围，展示不同监控数据的趋势图，具体如下：

模块		说明
并发连接数		从客户端到LB实例存在的连接数趋势图，单位为Count 。连接数为TCP和UDP连接数之和。
新建连接数		从客户端到LB实例每秒新建连接数的趋势图，单位为Count/s。每秒新建连接数为TCP和UDP连接数之和。
活跃连接数		从客户端到LB实例所有ESTABLISHED状态的TCP连接数趋势图，单位为Count 。
非活跃连接数		从客户端到LB实例所有访问LB后未断开的空闲的连接，表示除ESTABLISHED状态的其它所有状态的TCP连接数趋势图，单位为Count 。
丢失连接数		从客户端到实例每秒异常关闭的连接数的趋势图，单位为Count/s。
出入包数	入包数	流入数据包数，单位为packet/s。
出入包数	出包数	流出数据包数，单位为packet/s。
丢失出入包数	丢失入包数	丢失流入数据包数，单位为packet/s。
丢失出入包数	丢失出包数	丢失流出数据包数，单位为packet/s。
出入流量	入流量	流入流量数，单位为bit/s。
出入流量	出流量	流出流量数，单位为bit/s。
丢失出入流量	入流量	丢失流入流量数，单位为bit/s。
丢失出入流量	出流量	所选时间范围内，丢失流出流量数，单位为bit/s。
发送的状态码统计	发送的2xx状态码	实例平均每秒返回给客户端的2xx状态码数量，单位为Count/s。
	发送的3xx状态码	实例平均每秒返回给客户端的3xx状态码数量，单位为Count/s。
	发送的4xx状态码	实例平均每秒返回给客户端的4xx状态码数量，单位为Count/s。
	发送的5xx状态码	实例平均每秒返回给客户端的5xx状态码数量，单位为Count/s。
	发送的other状态码	实例平均每秒返回给客户端的其余状态码数量，单位为Count/s。
	发送的404状态码	实例平均每秒返回给客户端的404状态码数量，单位为Count/s。
	发送的500状态码	实例平均每秒返回给客户端的500状态码数量，单位为Count/s。
	发送的502状态码	实例平均每秒返回给客户端的502状态码数量，单位为Count/s。
	发送的503状态码	实例平均每秒返回给客户端的503状态码数量，单位为Count/s。
	发送的504状态码	实例平均每秒返回给客户端的504状态码数量，单位为Count/s。
接收的状态码统计	收到的2xx状态码	后端服务器平均每秒返回给实例的2xx状态码数量，单位为Count/s。
	收到的3xx状态码	后端服务器平均每秒返回给实例的3xx状态码数量，单位为Count/s。
	收到的4xx状态码	后端服务器平均每秒返回给实例的4xx状态码数量，单位为Count/s。
	收到的5xx状态码	后端服务器平均每秒返回给实例的5xx状态码数量，单位为Count/s。
	收到的other状态码	后端服务器平均每秒返回给实例的other状态码数量，单位为Count/s。
	收到的404状态码	后端服务器平均每秒返回给实例的404状态码数量，单位为Count/s。
	收到的502状态码	后端服务器平均每秒返回给实例的502状态码数量，单位为Count/s。
QPS		每秒请求数，单位为Count/s。
请求/响应时间	平均响应时间	从实例收到客户端请求开始，到实例将所有响应返回给客户端为止的全部时间，单位为ms。
请求/响应时间	平均请求时间	从实例开始将请求转发给后端服务器开始，到实例收到后端服务器返回响应为止的全部时间，单位为ms。

查询监听监控数据

前提条件

已创建 ALB 实例并配置监听。
已开通火山引擎云监控服务。

操作步骤

登录应用型负载均衡控制台，在控制台页面左侧点击 实例管理 。
在 实例管理 页面，选择待查看 ALB 实例，在监控栏点击监控图标。
说明
在 监听器 列表页点击监控图标，可以直接查看对应的监听器的监控数据。

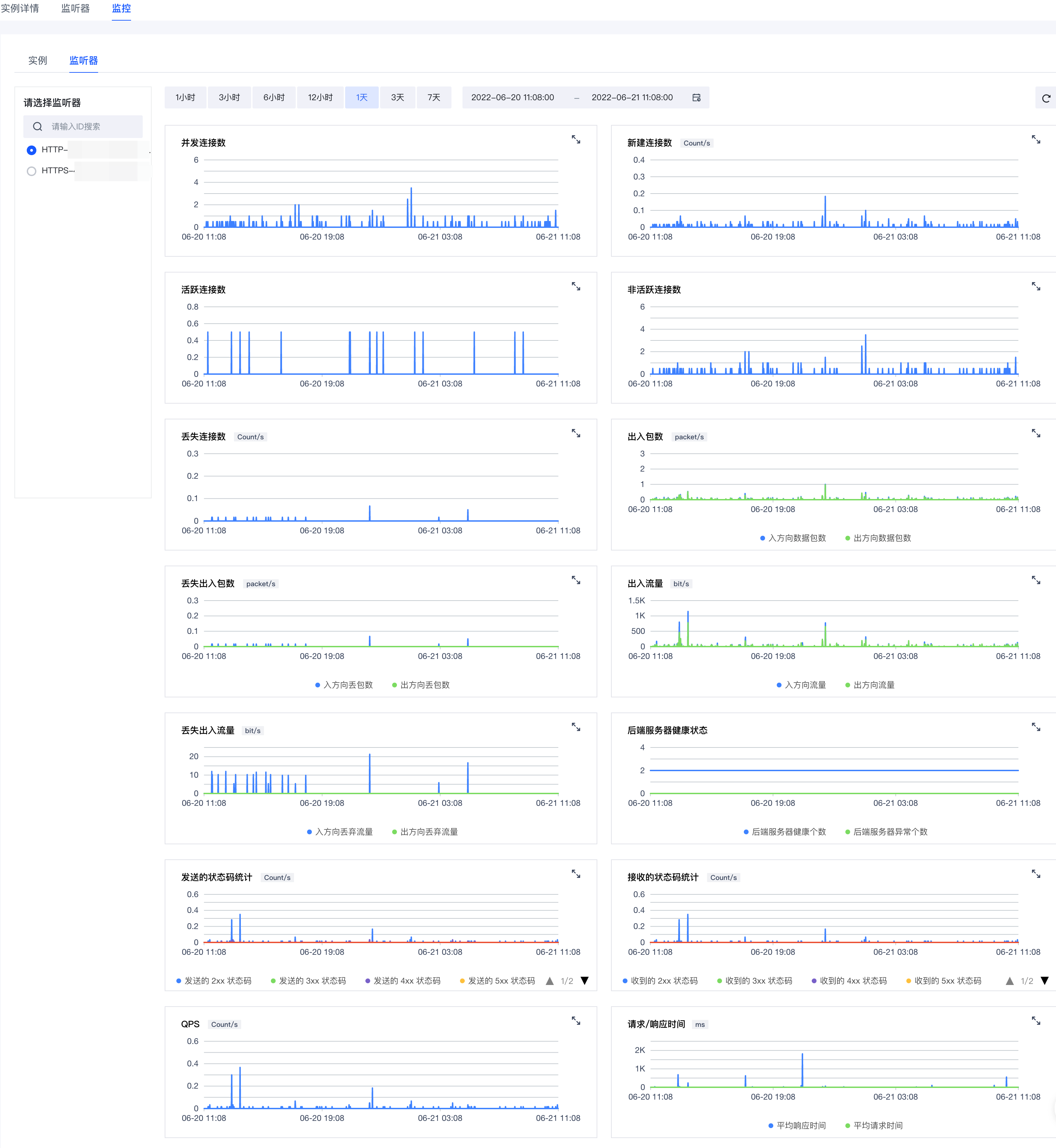

在监控标签页，点击 监听器 ，在左侧选择待查看监听器。您可选择具体数据统计的时间范围，系统会根据所选时间范围，统计展示监听维度的监控数据。监控数据详见模块解释。

模块解释

时间范围

ALB 监听维度的数据监控可以快速选择需要查看的时间范围，包括1小时、3小时、6小时、12小时、1天、3天、7天，默认展示1天内的数据，默认展示1天内的数据。不同时间范围的具体监控粒度如下表：

时间范围	监控粒度
1小时	30s
3小时	30s
6小时	30s
12小时	1min
1天(默认)	2min
3天	5min
7天	20min

数据指标趋势图

控制台会根据您设置的时间范围，展示不同监控数据的趋势图，在实例维度监控数据指标的基础上，监听器维度特有的指标如下：

后端服务器健康状态	说明
后端服务器健康个数	后端服务器组中健康服务器个数，单位为Count 。
后端服务器异常个数	后端服务器组异常服务器个数，单位为Count 。
