如果您的机房分布在多个地域,且您的服务属于业务流量分发、服务高可靠保障、跨可用区容灾等场景,您可以结合 火山引擎负载均衡(CLB) 实现不同地域之间的流量调度与容灾切换。
全国各地的用户就近访问各个地域的 CLB 实例。云调度 GTM 既有基于地理位置、网络运营商的传统 DNS 智能解析功能,也有根据延时等特性自动实现的就近接入能力。
基于延时的自动流量调度:GTM 实例可以自动根据客户端到服务端的延时,向客户端返回延时最低的服务端地址。
负载均衡:GTM 实例根据不同 CLB 实例的容量,让流量按权重分配到各个 CLB 实例。CLB 实例接受访问流量并将请求转发到同一地域下多个可用区的后端服务器上,实现对流量的均衡调度。
云调度 GTM 与负载均衡 CLB 结合可以同时实现同一地域内可用区之间的容灾(同城容灾)和地域之间的容灾(异地容灾)。
同城容灾:CLB 实例可以对后端服务器进行健康检查。当主可用区因网络等原因出现故障后,访问流量可通过备可用区部署的负载均衡完成流量分发。
异地容灾:当一个地域的 CLB 实例不可用,或 CLB 实例的所有后端服务器都不可用时,云调度 GTM 自动屏蔽该 CLB 实例的公网 IP 地址,确保流量被路由到正常提供服务的 CLB 实例。

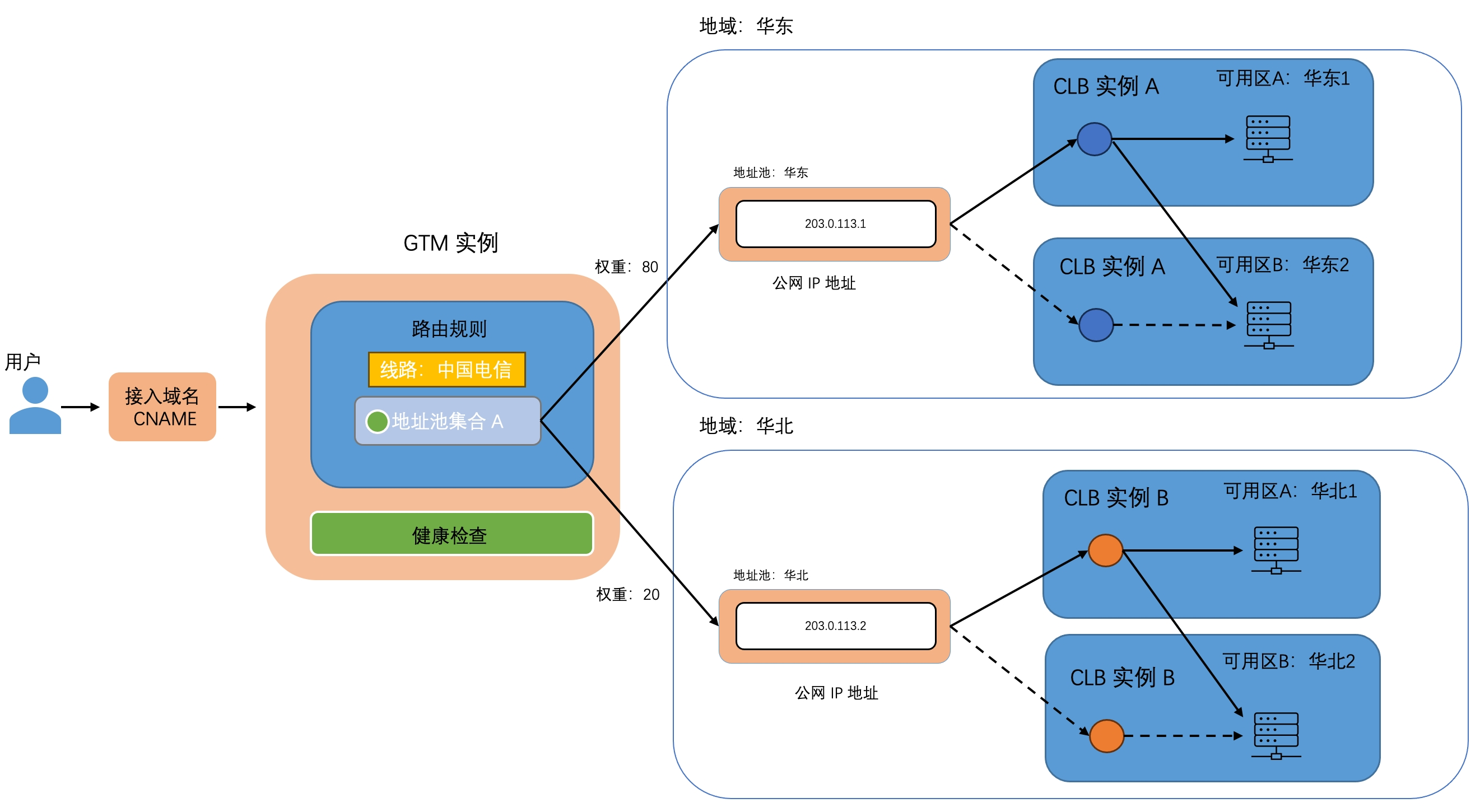

上图的场景显示了 GTM 实例与 CLB 实例结合实现跨地域流量调度与容灾切换。
用户访问 GTM 实例的接入域名 CNAME,GTM 实例把用户的 DNS 查询请求解析到 CLB 实例的公网 IP 地址。您可以根据不同 CLB 实例的容量,为不同 CLB 实例的公网 IP 地址设置权重。
CLB 实例按照负载均衡算法将访问流量转发至同一地域下的多个可用区的后端服务器。
您可以参见以下步骤,结合负载均衡 CLB 和云调度 GTM 实现该场景。
在华东和华北分别创建以下两个 CLB 实例:
华东 CLB 实例:对华东的可用区 A 和可用区 B 的后端服务器进行负载均衡与容灾。
华北 CLB 实例:对华北的可用区 A 和可用区 B 的后端服务器进行负载均衡与容灾。
本文假设华东 CLB 实例的后端服务器与华北 CLB 实例的后端服务器的流量承载能力的比例为 4:1。
创建一个 GTM 实例,在 GTM 实例下分别创建一条路由规则和一个地址池集合 。地址池集合包含以下地址池:
华东地址池:目标地址为华东 CLB 实例的公网 IP 地址,权重为 80。
华北地址池:目标地址为华北 CLB 实例的公网 IP 地址,权重为 20。
这样,GTM 实例就可以对华东 CLB 实例和华北 CLB 实例进行跨地域的流量调度与容灾。云调度 GTM 支持多种调度策略。您也可以使用性能最优调度策略,直接把华东地址池和华北地址池设为流量目标。
