管理终端节点组与终端节点

终端节点组与终端节点概述

终端节点组

• 为加速器配置监听后，您需要创建终端节点组，全球加速通过指定访问流量的分配区域，将终端节点组和监听关联。加速器会将流量定向到您指定的终端节点组内的终端节点上。
• 一个监听默认可以关联2个默认终端节点组，如果需要创建更多默认终端节点组，可通过提交工单来提升配额。
• 每个默认终端节点组的区域唯一，部署在非火山引擎上终端节点组的区域选择越接近源站所在区域，回源质量越好。更多关于区域信息，请参见支持区域。
• 一个监听下不同终端节点组的区域不同。
• 终端节点组不在中国内地时，有变更配置需求时请提交工单联系火山引擎全球加速团队。

终端节点

• 终端节点是客户端请求访问的目标源站。
• 终端节点可以是火山引擎云服务器 ECS、火山引擎公网 EIP、自定义源站 IP、自定义域名。终端节点类型不支持混填。
• 全球加速将访问流量转发到与监听关联的终端节点组中的最佳终端节点。
• 后端服务部署在火山引擎时，同一个终端节点组中的终端节点需要在同一个 VPC 中。

终端节点的后端服务类型

当前全球加速支持后端服务部署在火山引擎或非火山引擎。根据后端服务类型，后端服务包括后端服务器提供服务的 IP 地址、域名或 ECS 实例 ID ，具体参见下表。

多终端节点组流量调配

• 终端节点组的流量调配，决定了监听关联的不同终端节点组接入访问流量的比例。
• 配置终端节点组的流量调配时，每个终端节点组的流量调配取值范围：1~100。
• 设置终端节点组的流量调配具体数值后，全球加速会计算不同终端节点组中流量调配数值之和，然后根据每个终端节点组的流量调配数值与总流量调配数值之比，将流量转发到对应的终端节点组上。
• 若一个监听下，某一终端节点组健康检查异常，则访问流量会全部转发到另一个健康检查正常的终端节点组。

终端节点权重

• 终端节点权重是终端节点组内不同的终端节点接入访问流量的比例。
• 配置终端节点时，您可以设置终端节点权重，全球加速会计算终端节点组中各个终端节点的权重之和，然后根据每个终端节点的权重与总权重之比将流量转发到对应的终端节点上。
• 终端节点权重的取值范围：1~100。
• 若终端节点组内某一终端节点健康检查异常，则访问流量会按照比例转发到组内其他健康检查正常的终端节点上。

访问流量分配示例

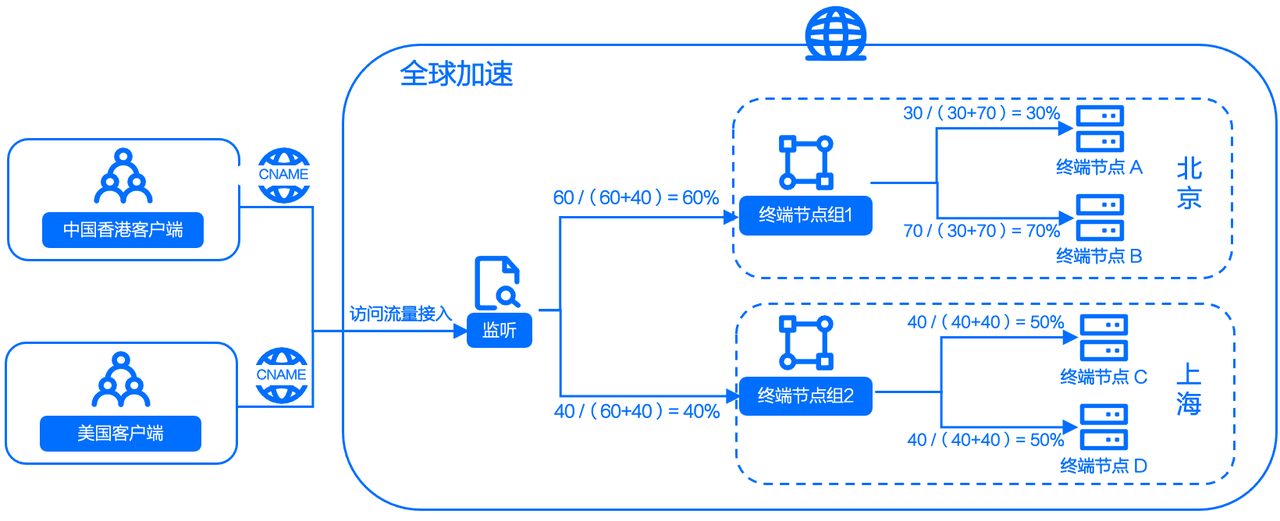

如下图所示，来自中国香港和美国客户端的访问流量接入全球加速网络，访问北京和上海的服务端。设置终端节点组的流量调配、终端节点的权重如下：

• 终端节点组1位于北京，设置流量调配数值为60。组内设置终端节点A的权重为30、终端节点B的权重为70。
• 终端节点组2位于上海，设置流量调配数值为40。组内设置终端节点C的权重为40、终端节点D的权重为40。

根据设定的流量调配数值，访问流量转发到两个终端节点组的比例如下：

• 终端节点组1: 60/(60+40) = 60% 。
• 终端节点组2: 40/(60+40) = 40% 。

根据设定的权重数值，访问流量转发到两个终端节点组内终端节点上的比例如下：

• 终端节点组1:
  • 终端节点A: 30/(30+70) = 30% ，最终客户端访问流量转达比例为： 60% * 30% = 18% 。
  • 终端节点B: 70/(30+70) = 70% ，最终客户端访问流量转达比例为： 60% * 70% = 42% 。
• 终端节点组2:
  • 终端节点C: 40/(40+40) = 50% ，最终客户端访问流量转达比例为： 40% * 50% = 20% 。
  • 终端节点D: 40/(40+40) = 50% ，最终客户端访问流量转达比例为： 40% * 50% = 20% 。

管理终端节点组与终端节点

前提条件

已经创建加速器。
已经创建监听。

添加或删除终端节点组

1. 登录火山引擎全球加速控制台。
2. 在控制台左侧导航栏，点击 加速器列表 。
3. 在 加速器列表 页面，点击待配置加速器名称。
4. 点击 监听 ，进入 监听 页面后，选择待配置监听器，点击 查看节点组 。
5. 在 终端节点组 标签页，根据实际需要进行操作。
   • 若需要添加终端节点组，点击 添加终端节点组 ，然后根据业务情况配置第二个终端节点组，完成添加终端节点组。
   • 若需要删除终端节点组，选择待删除终端节点组，在操作栏点击 删除 > 确定 ，完成删除终端节点组。

添加或删除终端节点

根据实际需要，您可添加终端节点组上的终端节点，系统将访问流量转发到该终端节点上。也可以删除某一终端节点，系统不再转发访问流量到该节点。

1. 登录火山引擎全球加速控制台。
2. 在控制台左侧导航栏，点击 加速器列表 。
3. 在 加速器列表 页面，点击待配置加速器名称。
4. 点击 监听 ，进入 监听 页面后，选择待配置监听器，点击 查看节点组 。
5. 在 终端节点组 标签页，选择待修改终端节点组，在操作栏点击 编辑 。
6. 然后在 编辑终端节点组 标签页，根据实际需要进行操作。
   • 若需要添加终端节点，您可通过点击 添加终端节点 添加多个终端节点，添加上限为4个。若需要添加更多终端节点，您可以联系售后人员或者在火山引擎官网提交工单。
   • 若需删除终端节点，您可通过选择相应终端节点上的 操作 栏，点击 删除 > 确定 ，完成删除节点操作。终端节点组至少有一个终端节点，当终端节点组下只有一个终端节点时，该终端节点无法删除，仅支持修改后端服务。
7. 确认配置后，点击 确认 ，完成添加或删除终端节点。

修改终端节点组与终端节点

1. 登录火山引擎全球加速控制台。
2. 在控制台左侧导航栏，点击 加速器列表 。
3. 在 加速器列表 页面，点击待配置加速器名称。
4. 点击 监听 ，进入 监听 页面后，选择待配置监听器，点击 查看节点组 。
5. 在 终端节点组 标签页，选择待配置终端节点组名称，在操作栏点击 编辑 。
6. 在 编辑终端节点组 标签页，根据您的实际需要配置终端节点组名称、流量调配、终端节点、健康检查相关字段。确认配置后，点击 确认 ，完成修改终端节点组与终端节点。
