内网机器访问互联网Internet
最近更新时间:2022.04.12 09:56:33首次发布时间:2022.04.12 09:56:33

前言

本文档介绍内网机器访问互联网Internet

关于实验

预计部署时间:30 分钟
级别:初级
相关产品:EIP、NAT
受众: 通用

前提条件

  • 已开通账号并完成实名认证。如果还没有火山引擎账号,点击此链接注册账号

  • 已在本地数据中心就近地域创建VPC及其子网,具体操作请参见创建私有网

  • 已创建ECS实例,如未创建,具体操作请参见 购买云服务器

部署方法

方法一: 通过EIP产品访问公网

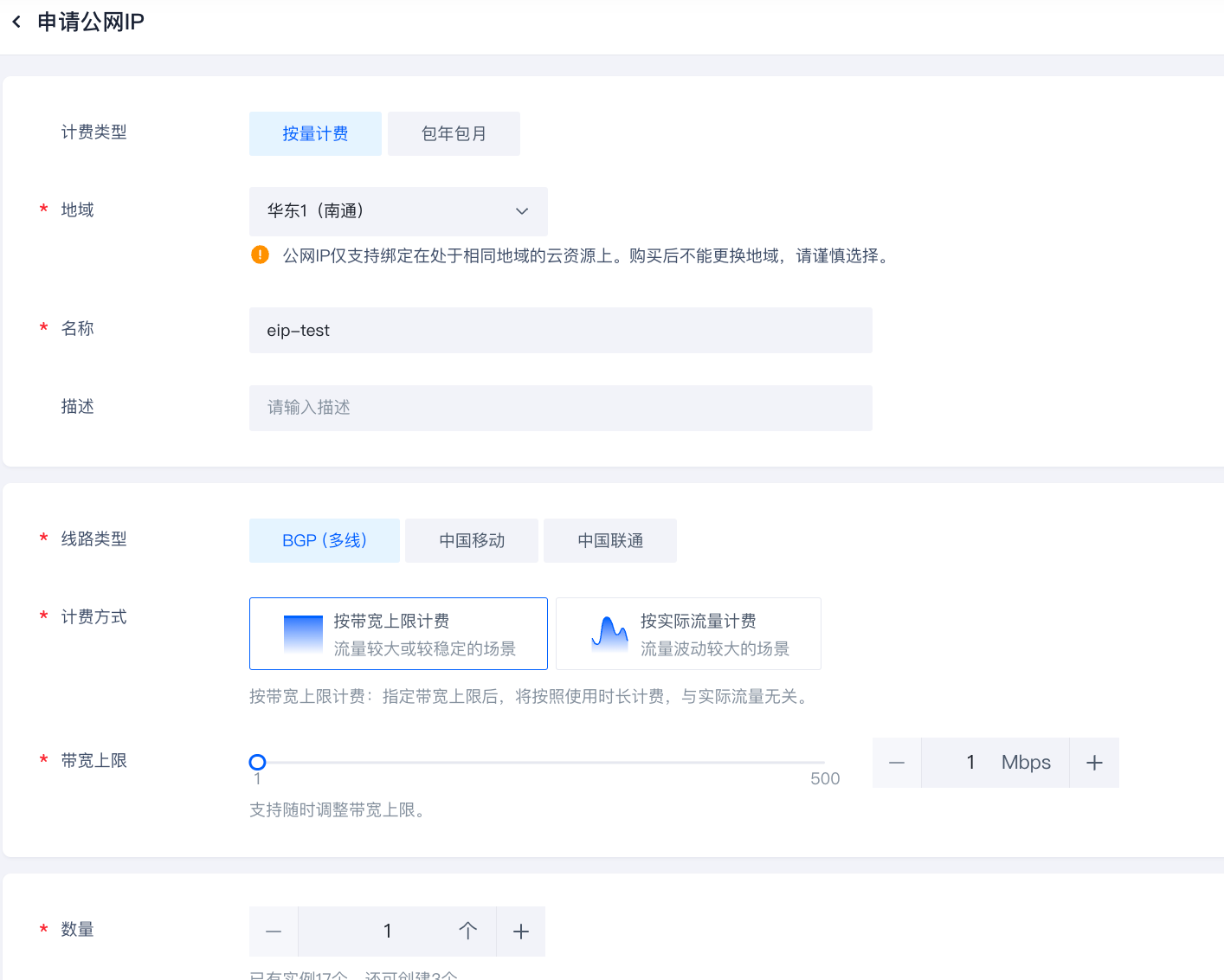

  1. 登录公网IP控制台,选择申请公网IP

  2. 选择好对应地域、名称、线路类型、计费方式、带宽上限。本次实验以华东1区为例

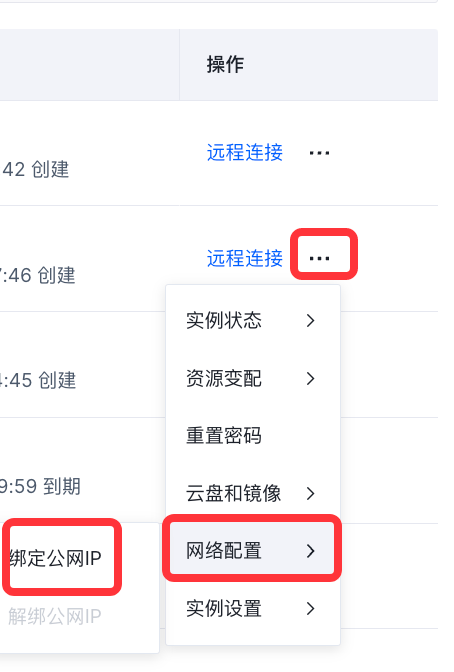

  1. 创建完成后回到ECS控制台,找到需要配置访问公网的实例,点击实例最右侧“---” , 选择网络配置-绑定公网IP

  1. 选择刚刚在EIP控制台创建的实例,选择绑定到ECS实例上

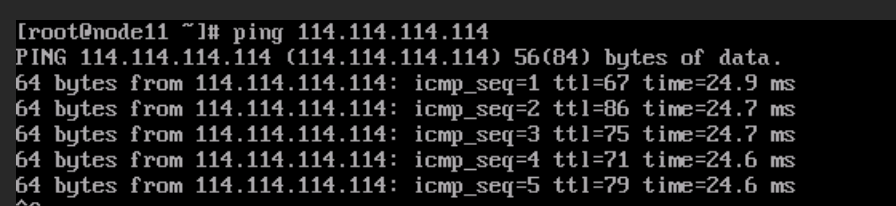

  1. 登录ECS实例,尝试访问公网地址,测试成功

方法二: 通过NAT产品访问公网

  1. 登录公网IP控制台,选择申请公网IP

  2. 选择好对应地域、名称、线路类型、计费方式、带宽上限。本次实验以华东1区为例

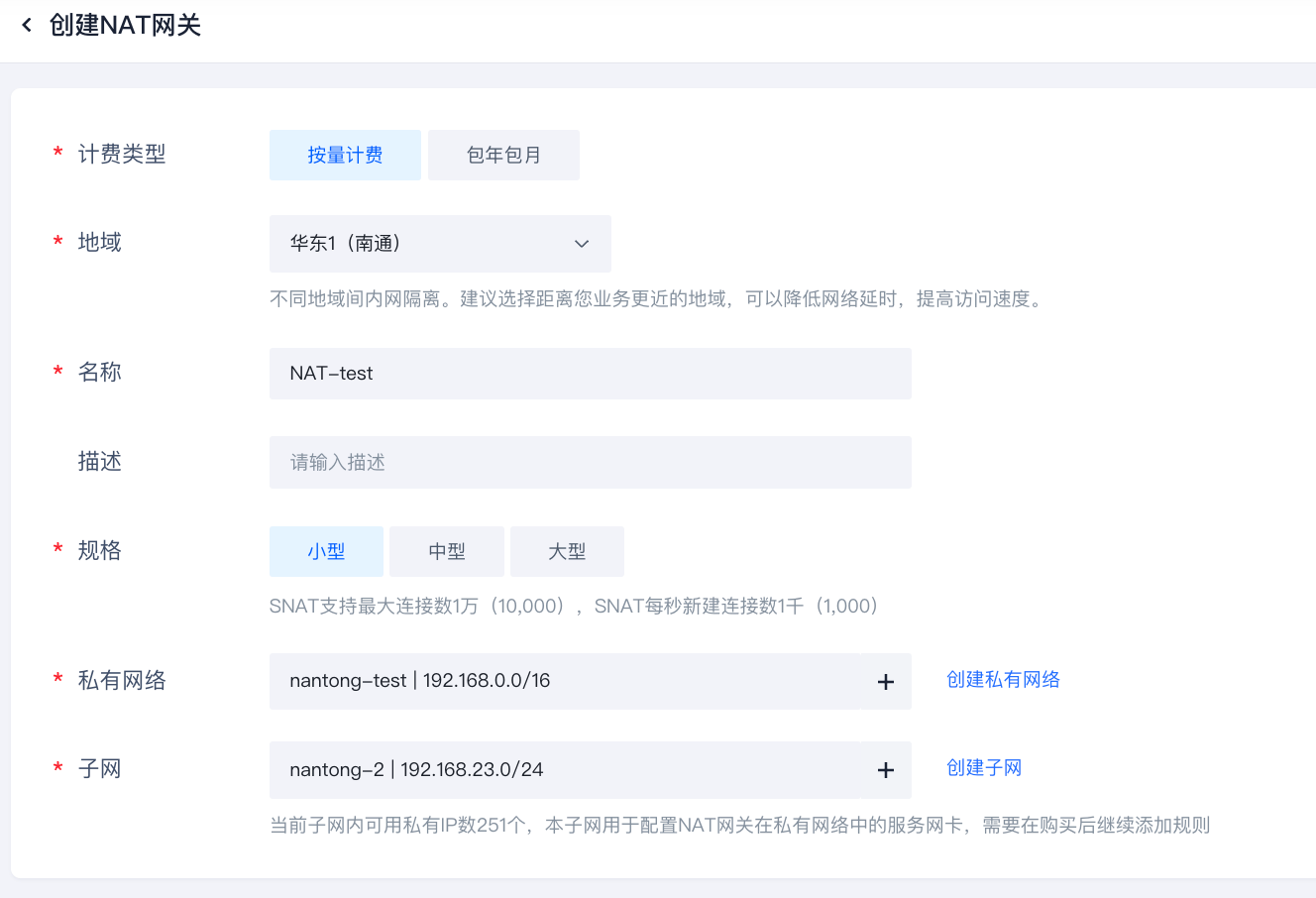

  1. 登录NAT控制台,选择创建NAT网关

  2. 选择计费方式、地域、名称、规格、和ECS对应的VPC和子网信息

  1. 创建完成后 在实例右侧点击配置公网IP,如图所示位置

  1. 点击 绑定公网IP , 选择第二步中创建的EIP 实例

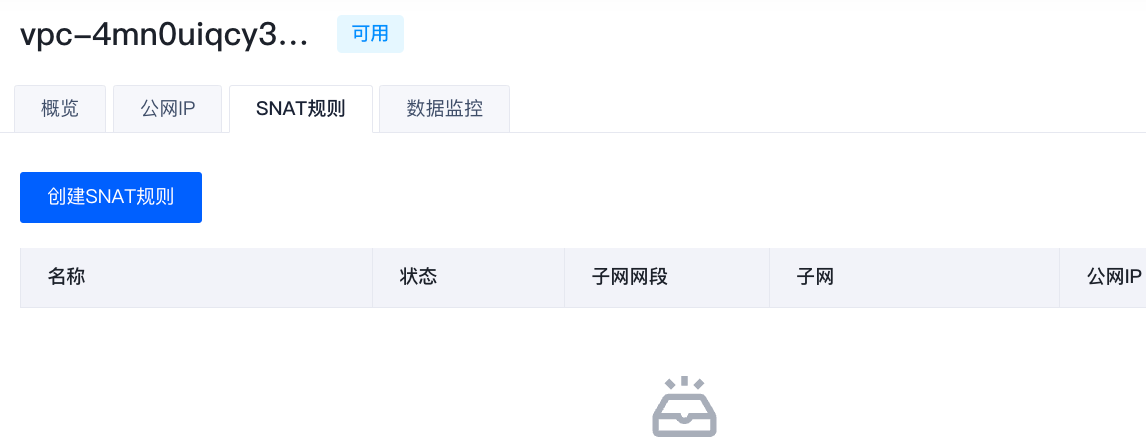

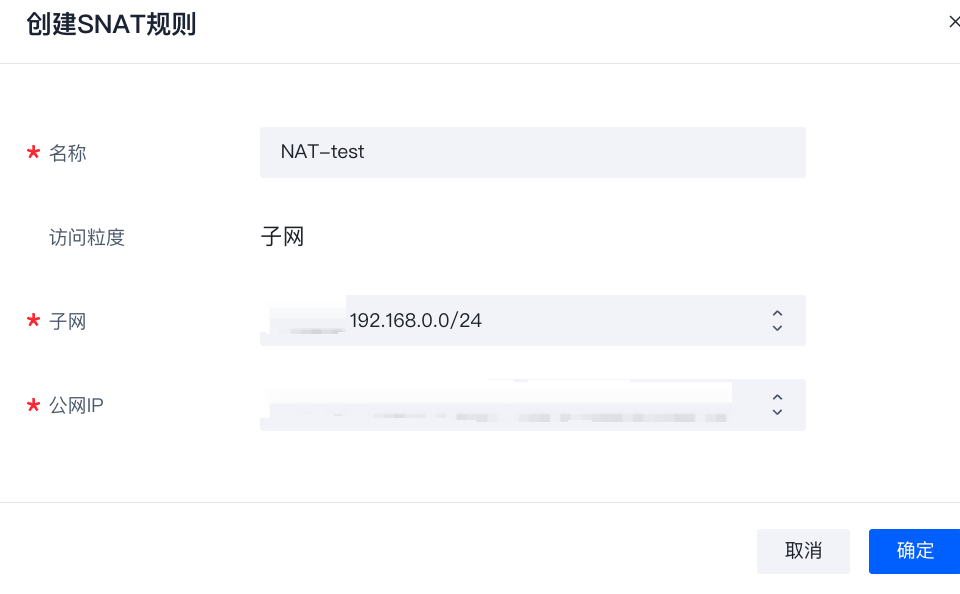

  2. 点击SNAT规则, 选择 创建SANT规则 ,添加名称, 选择子网和公网IP

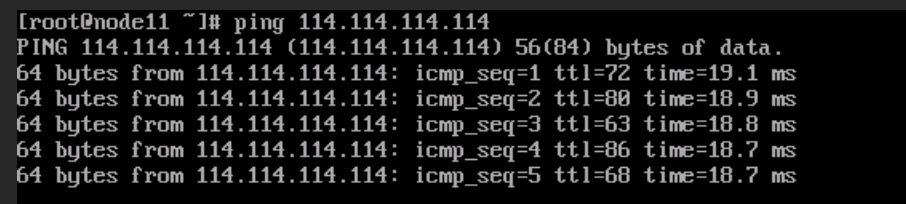

  1. 登录ECS实例,尝试ping公网地址成功

方法三: 通过ECS自建NAT 访问公网

  1. 自建NAT的ECS实例需要可以访问公网,例如ECS绑定EIP,参考方法一

  2. 登录ECS实例, 执行以下命令,查看IP转发功能是否已开启,回显为1表示已开启,0表示未开启,默认为0

[root@node11 ~]# cat /proc/sys/net/ipv4/ip_forward
0

如未开启,请执行以下命令开启IP转发功能。
临时开启:`sysctl -w net.ipv4.ip_forward=1`
永久开启(推荐,云服务器重启仍保留配置):执行命令`vi /etc/sysctl.conf`,修改`net.ipv4.ip_forward = 1`,按`:wq`保存退出后,执行`sysctl -p /etc/sysctl.conf`命令,使配置生效。

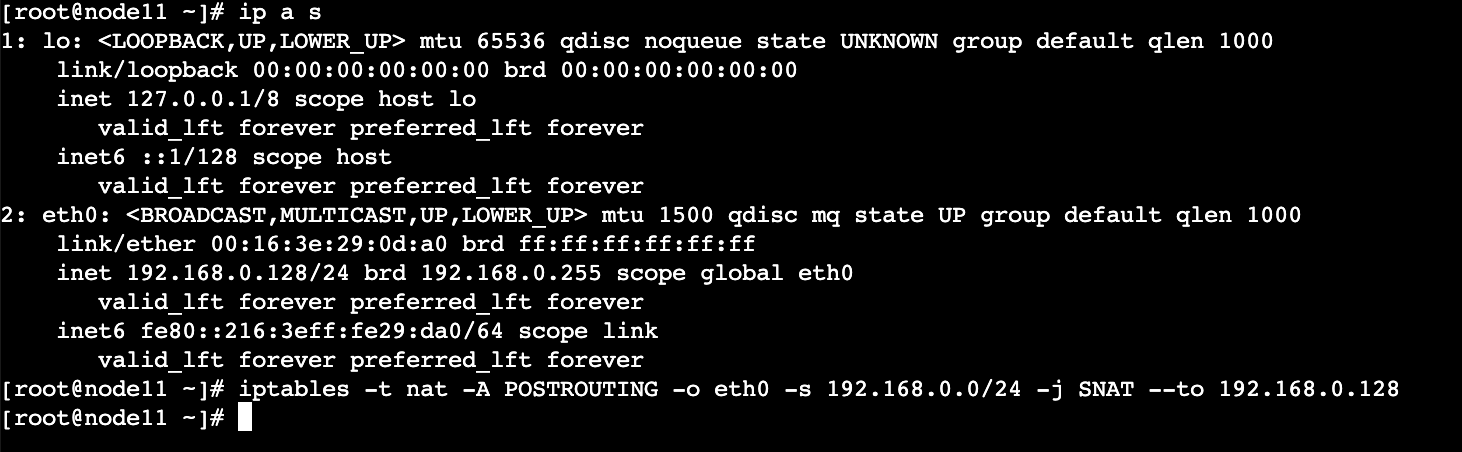

  1. 通过iptables 配置SNAT规则 ,执行以下命令
临时配置:表示来自  subnet 子网内的所有流量均通过  nat-instance-ip  实例的  eth0 网卡转发。
`iptables -t nat -A POSTROUTING -o eth0 -s subnet -j SNAT --to nat-instance-ip`
永久配置(推荐):执行命令`vi /etc/rc.local`,添加`iptables -t nat -A POSTROUTING -o eth0 -s subnet -j SNAT --to nat-instance-ip`,按`:wq`保存退出后,执行`chmod +x /etc/rc.local`命令,使配置生效

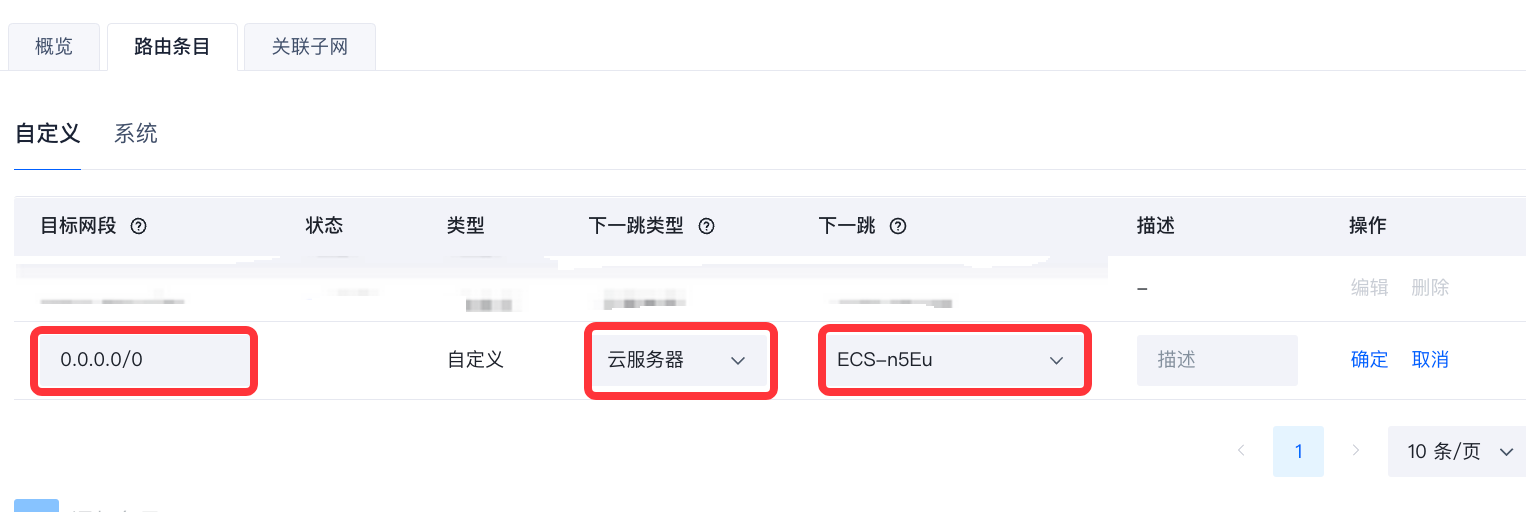

  1. 登录VPC控制台,找到VPC对应的路由表,配置自定义路由。

    目标网段: 0.0.0.0/0
    下一跳类型: 云服务器
    下一跳: 选择配置的ECS实例

  2. 登录无公网ECS实例,尝试访问公网成功
