为保证公网环境下的通信安全，业务使用 Ingress 暴露到公网时，通常使用 HTTPS 协议通信。本文为您介绍如何配置 HTTPS 协议的 ALB Ingress。

证书配置概述

证书分类

从 HTTPS 证书生效的范围区分，ALB 支持两种证书：默认证书和扩展证书。客户端使用 HTTPS 协议与 ALB 建立连接时，ALB 会将适当的证书发送给客户端。

ALB 会根据域名、转发规则和证书的对应关系选择发送给客户端的证书，详细流程，请参见 证书匹配。

从证书来源看区分，ALB 支持配置两种证书：上传至 ALB 控制台的证书（下称 ALB 证书）和来自火山引擎证书中心的证书（详情请参见 ALB 使用证书中心的证书）。推荐优先选择证书中心的证书。

证书配置方式

在 VKE 集群中，ALB ingress 主要包含如下两个 Kubernetes 资源：

• albinstance：自定义资源，用于配置 ALB 实例和监听器，
• Ingress：标准 Kubernetes 资源对象，用于在 ALB 实例上配置转发规则和后端服务器。

albinstance 和 Ingress 资源均可独立配置证书。通过 Ingress 配置证书时，在 Ingress.spec中指定包含证书信息（上传到火山引擎的证书 ID 或证书的密钥信息）的 secret；通过 albinstance 配置证书时，在albinstance.spec中指定上传到火山引擎的证书 ID。

ALB Ingress 支持三种配置证书的方式：Secret 指定证书 ID、TLS 类型的 Secret 指定证书内容、albinstance 指定证书。不同方式的区别和对比，如下表所示。

配置示例

默认证书 vs 扩展证书

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: alb-ingress-demo # 路由规则的名称
  namespace: default  # 路由规则所属的命名空间
  annotations:
    ingress.vke.volcengine.com/loadbalancer-port: "443" # 监听器端口号
    ingress.vke.volcengine.com/loadbalancer-protocol: "https"  # 监听器协议。本例中取值为 https
spec:
  ingressClassName: alb  # ALB Instance 的资源名称
  rules:
  - host: example.com  # 需要对外提供访问的域名
    http:
      paths:
      - pathType: Prefix # 路径匹配规则，默认为 Prefix（前缀匹配）
        path: / # 请求匹配的路径
        backend:
          service:
            name: service-demo # 需要对接的服务名称
            port:
              number: 80 # 需要对接服务的端口号
  tls:
  - secretName: https-secret-demo # 默认证书，不指定域名
  - secretName: https-secret-dem-extension
    hosts:
    - example.com # （可选）扩展证书，指定需要加密的域名

apiVersion: loadbalancer.vke.volcengine.com/v1beta1
kind: ALBInstance
metadata:
  name: alb # ALBInstance 资源名称
spec:
  instance:
    name: "demo-alb" # ALB 实例名称
    zoneMappings: # ALB 实例位于多可用区的子网列表
    - subnetId: "subnet-bp12mw1f8k3jg0****" # 子网 ID，用于 ALB 实例在此可用区下的私网 IP 地址分配
    addressType: "public" # 负载均衡类型。取值：public（公网类型）、 private（私网类型）
    eipSpec:
      isp: "BGP" # 公网负载均衡实例的 EIP 线路类型。取值：BGP
      bandwidth: 10 # 带宽上限。当 billingType 为 2 时，取值范围为 1～500Mbps；当 billingType 为 3 时，取值范围为 1～200Mbps
      billingType: 2 # 计费类型。取值：2（按量计费-按带宽上限）、3（按量计费-按实际流量）
    ipVersion: "ipv4" # IP 版本。取值：ipv4
    deleteProtection: "on" # ALB 实例的删除保护功能，on 表示开启，off 表示关闭
  listeners:
  - protocol: "HTTPS" # 监听器的协议
    port: 443 # 监听器协议为 HTTPS 时的监听端口
    certificateSource: "cert_center" # 配置证书来源，取值：alb（ALB）、cert_center（证书中心）
    certificateID: "cert-2wx20lm7uquww7oot********" # 默认证书，监听器协议为 HTTPS 时默认全域名使用的服务器证书
    domainExtensions:  # 扩展证书，为具体域名单独配置证书
    - domain: "example.com" # 监听器协议为 HTTPS 时支持指定域名绑定服务器证书
      certificateSource: "cert_center" # 配置证书来源，取值：alb（ALB）、cert_center（证书中心）
      certificateID: "cert-2wx20lo6vuww07oot********" # 监听器协议为 HTTPS 时支持指定域名绑定服务器证书

Secret 指定证书 ID

在 Secret 中填写证书 ID、在 Ingress 中关联 Secret。

apiVersion: v1
kind: Secret
metadata:
  name: https-secret-demo
type: Opaque
data:
  cert_id: Y2V***== # secret 中指定 Base64 编码后的证书 ID
  cert_source: YWxi # Base64 编码后的证书来源，包括：YWxi（表示 alb）和 Y2VydF9jZW50ZXI=（表示 cert_center，即证书中心）
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: alb-ingress-demo # 路由规则的名称
  namespace: default  # 路由规则所属的命名空间
  annotations:
    ingress.vke.volcengine.com/loadbalancer-port: "443" # 监听器端口号
    ingress.vke.volcengine.com/loadbalancer-protocol: "https"  # 监听器协议。本例中取值为 https
spec:
  ingressClassName: alb  # ALB Instance 的资源名称
  rules:
  - host: example.com  # 需要对外提供访问的域名
    http:
      paths:
      - pathType: Prefix # 路径匹配规则，默认为 Prefix（前缀匹配）
        path: / # 请求匹配的路径
        backend:
          service:
            name: service-demo # 需要对接的服务名称
            port:
              number: 80 # 需要对接服务的端口号
  tls:
  - secretName: https-secret-demo # Ingress 中关联 secret
  - hosts:
    - example.com # （可选）指定需要加密的域名
    secretName: https-secret-demo # 通过 Secret 为指定域名配置扩展证书

TLS 类型 Secret

apiVersion: v1
kind: Secret
metadata:
  name: https-secret-demo
type: kubernetes.io/tls
data:
  # secret 中指定证书 key、crt 等信息
  tls.key: |
        LS0tLS1CRUdJTiBSU0EgUFJJVkFURS*** # Base64 编码后的 tls.key
  tls.crt: |
        LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS*** # Base64 编码后的 tls.crt
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: alb-ingress-demo # 路由规则的名称
  namespace: default  # 路由规则所属的命名空间
  annotations:
    ingress.vke.volcengine.com/loadbalancer-port: "443" # 监听器端口号
    ingress.vke.volcengine.com/loadbalancer-protocol: "https"  # 监听器协议。本例中取值为 https
spec:
  ingressClassName: alb  # ALB Instance 的资源名称
  rules:
  - host: example.com  # 需要对外提供访问的域名
    http:
      paths:
      - pathType: Prefix # 路径匹配规则，默认为 Prefix（前缀匹配）
        path: / # 请求匹配的路径
        backend:
          service:
            name: service-demo # 需要对接的服务名称
            port:
              number: 80 # 需要对接服务的端口号
  tls:
  - secretName: https-secret-demo # Ingress 中关联 secret
  - hosts:
    - example.com # （可选）指定需要加密的域名
    secretName: https-secret-demo # 通过 Secret 为指定域名配置扩展证书

在 albinstance 上指定证书 ID

apiVersion: loadbalancer.vke.volcengine.com/v1beta1
kind: ALBInstance
metadata:
  name: alb # ALBInstance 资源名称
spec:
  instance:
    name: "demo-alb" # ALB 实例名称
    zoneMappings: # ALB 实例位于多可用区的子网列表
    - subnetId: "subnet-bp12mw1f8k3jg0****" # 子网 ID，用于 ALB 实例在此可用区下的私网 IP 地址分配
    addressType: "public" # 负载均衡类型。取值：public（公网类型）、 private（私网类型）
    eipSpec:
      isp: "BGP" # 公网负载均衡实例的 EIP 线路类型。取值：BGP
      bandwidth: 10 # 带宽上限。当 billingType 为 2 时，取值范围为 1～500Mbps；当 billingType 为 3 时，取值范围为 1～200Mbps
      billingType: 2 # 计费类型。取值：2（按量计费-按带宽上限）、3（按量计费-按实际流量）
    ipVersion: "ipv4" # IP 版本。取值：ipv4
    deleteProtection: "on" # ALB 实例的删除保护功能，on 表示开启，off 表示关闭
  listeners:
  - protocol: "HTTPS" # 监听器的协议
    port: 443 # 监听器协议为 HTTPS 时的监听端口
    certificateSource: "cert_center" # 配置证书来源，取值：alb（ALB）、cert_center（证书中心）
    certificateID: "cert-2wx20lm7uquww7oot********" # 默认证书，监听器协议为 HTTPS 时默认全域名使用的服务器证书
    domainExtensions:  # 扩展证书，为具体域名单独配置证书
    - domain: "example.com" # 监听器协议为 HTTPS 时支持指定域名绑定服务器证书
      certificateSource: "cert_center" # 配置证书来源，取值：alb（ALB）、cert_center（证书中心）
      certificateID: "cert-2wx20lo6vuww07oot********" # 监听器协议为 HTTPS 时支持指定域名绑定服务器证书

证书生效逻辑

ALB 实例的证书是监听器级别的配置，Ingress 和 albinstance 都可以为监听器指定证书，对于同一个监听器而言，可以有一个 albinstance + 多个 Ingress 与之关联，这些关联的资源上配置的证书可能存在差异。多个资源上配置的证书之间存在冲突时，VKE 侧选取到期时间最久的证书关联到 alb 实例上。例如：

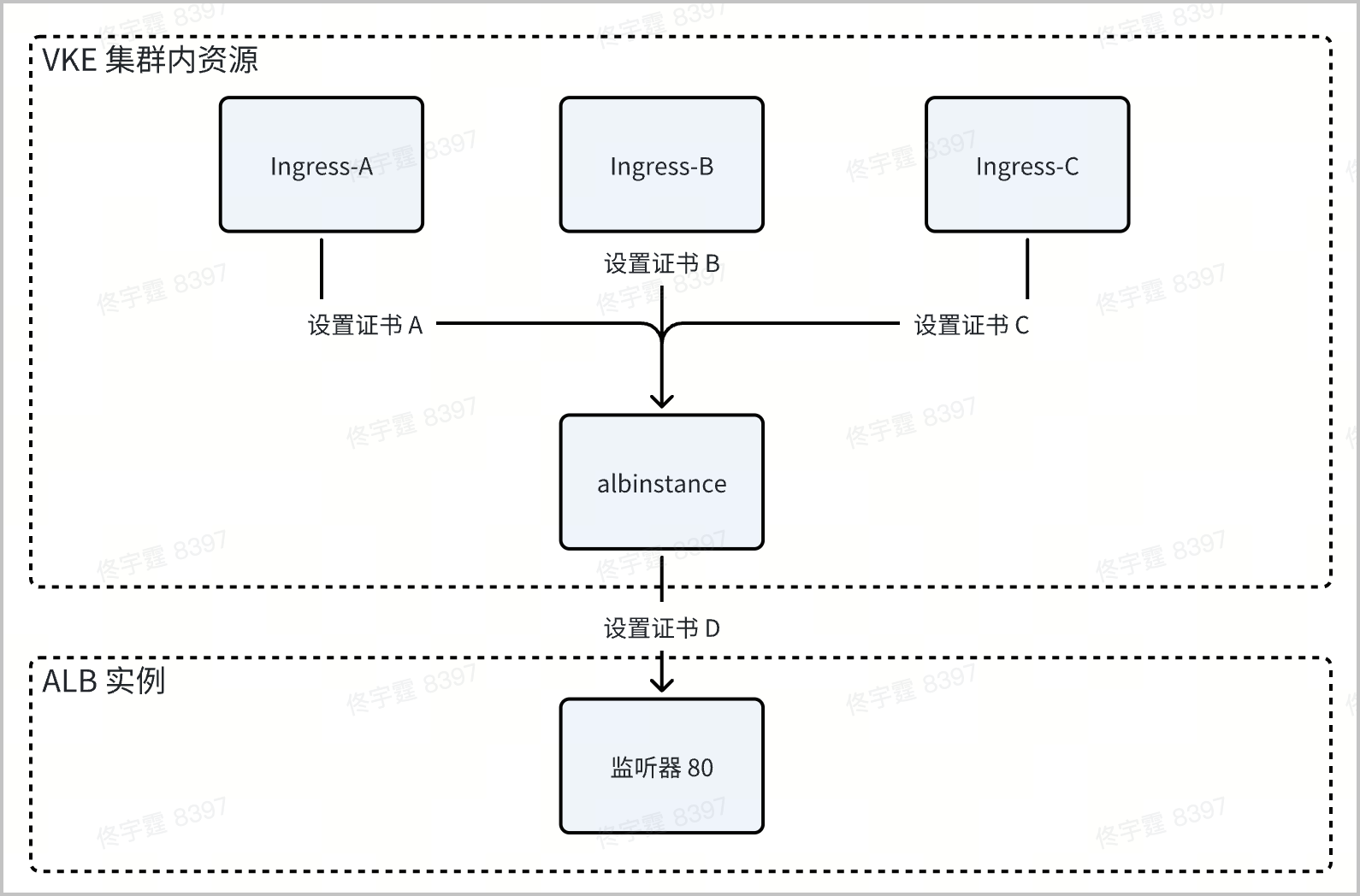

alb 实例的 80 监听器，Ingress-A、Ingress-B、Ingress-C 分别设置证书 A、B、C，albinstance 设置证书 D，假设证书 C 的到期时间最久，则 VKE 最终会为 alb 实例关联证书 C。

例外情况

为了防止误删证书导致流量中断，VKE 集群在以下两种情况下做了特殊处理：

1. 记录 k8s 资源上证书配置的 hash 值，在 hash 值不变的情况下，不主动修改证书。

除了配置 alb-ingress/albinstance 时，使用 alb-ingress-controller 为 alb 添加证书外，您还可以直接在应用型负载均衡控制台直接修改 alb 监听器关联的证书。为了避免用户手动添加/删除的证书被 alb-ingress-controller 在调谐 alb-ingress/albinstance 时，根据 alb-ingress/albinstance 上记录的证书配置覆盖，alb-ingress-controller 利用证书 hash 值做了额外防护，在 hash 值不变的情况下，不主动修改 alb 证书配置。主要场景和举例，如下表所示。

2. 域名仍然有转发规则在用的情况下，不删除证书。例如：

• 创建 alb-ingress 时，为 example.com 上配置了扩展证书，此时 alb 上关联的证书为：默认证书以及 example.com 对应的扩展证书。

  apiVersion: networking.k8s.io/v1
  kind: Ingress
  metadata:
    name: alb-ingress-demo # 路由规则的名称
    namespace: default  # 路由规则所属的命名空间
    annotations:
      ingress.vke.volcengine.com/loadbalancer-port: "443" # 监听器端口号
      ingress.vke.volcengine.com/loadbalancer-protocol: "https"  # 监听器协议。本例中取值为 https
  spec:
    ingressClassName: alb  # ALB Instance 的资源名称
    rules:
    - host: example.com  # 需要对外提供访问的域名
      http:
        paths:
        - pathType: Prefix # 路径匹配规则，默认为 Prefix（前缀匹配）
          path: / # 请求匹配的路径
          backend:
            service:
              name: service-demo # 需要对接的服务名称
              port:
                number: 80 # 需要对接服务的端口号
    - host: another.com
      http:
        paths:
        - pathType: Prefix
          path: /
          backend:
            service:
              name: service-demo
              port:
                number: 80
    tls:
    - secretName: https-secret-demo # 默认证书，不指定域名
    - secretName: https-secret-dem-extension
      hosts:
      - example.com # （可选）扩展证书，指定需要加密的域名


• 当删除 alb-ingress 上配置的证书，而不删除 example.com 的转发规则时，为了避免误删除 alb-ingress/albinstance 上配置的扩展证书，导致流量受损，alb-ingress-controller 会跳过删除 example.com 对应的扩展证书，只有 example.com 的转发规则删除之后，alb-ingress-controller 才会删除 example.com 的扩展证书。

  apiVersion: networking.k8s.io/v1
  kind: Ingress
  metadata:
    name: alb-ingress-demo # 路由规则的名称
    namespace: default  # 路由规则所属的命名空间
    annotations:
      ingress.vke.volcengine.com/loadbalancer-port: "443" # 监听器端口号
      ingress.vke.volcengine.com/loadbalancer-protocol: "https"  # 监听器协议。本例中取值为 https
  spec:
    ingressClassName: alb  # ALB Instance 的资源名称
    rules:
    - host: example.com  # 需要对外提供访问的域名
      http:
        paths:
        - pathType: Prefix # 路径匹配规则，默认为 Prefix（前缀匹配）
          path: / # 请求匹配的路径
          backend:
            service:
              name: service-demo # 需要对接的服务名称
              port:
                number: 80 # 需要对接服务的端口号
    - host: another.com
      http:
        paths:
        - pathType: Prefix
          path: /
          backend:
            service:
              name: service-demo
              port:
                number: 80
    tls:
    - secretName: https-secret-demo # 默认证书，不指定域名


VKE 控制台和 Yaml 用法的区别

Yaml 是指直接编辑 alb-ingress/albinstance/secret 等 Yaml 资源；VKE 控制台是指从 VKE 前端操作。主要区别如下：

• 通过 VKE 控制台，为 example.com 配置证书，证书 id 会同步到 albinstance 上；移除 example.com 的证书，证书 id 会同步从 albinstance 上移除

• 通过 Yaml 编辑 alb-ingress，为 example.com 配置证书，证书 id 不会同步到 albinstance 上；移除 example.com 的证书，证书 id 不会从 albinstance 上移除。

FAQ

为什么在 VKE 控制台移除了扩展证书后，扩展证书仍然绑定在 alb 上

可能有两个原因：

1. ingress 上还有在用扩展证书的转发规则，alb-ingress-controller 跳过移除证书。
   1. 解决方法：如果确认证书不再需要了，手动在应用型负载均衡控制台删除扩展证书
2. 通过 yaml 编辑过 albinstance，albinstance 上仍记录有扩展证书的 id
   1. 解决方法：如果确认证书不再需要了，编辑 albinstance，删除扩展证书

为什么 VKE 控制台提示证书不符合预期

有两种可能：

1. 用户自行在应用型负载均衡控制台修改过证书，alb 上实际生效的证书和 k8s 资源不一致
   1. 解决方法：建议用户在 VKE 侧配置，为 alb-ingress 绑定预期要使用的证书
2. 如前所述，多个 alb-ingress 可以关联同一个 alb 实例，如果不同 alb-ingress 上配置的证书有冲突，alb-ingress-controller 会选取到期时间最久的证书配置到 alb 实例上，证书配置未被选中的 alb-ingress 上就会提示证书不符合预期
   1. 解决方法：建议用户在多个 alb-ingress 上复用同一个 alb 时，不同 alb-ingress 上配置的证书保持一致。

最佳实践

• 避免混合使用【通过 VKE 控制台配置证书】与【通过 yaml 配置证书】。

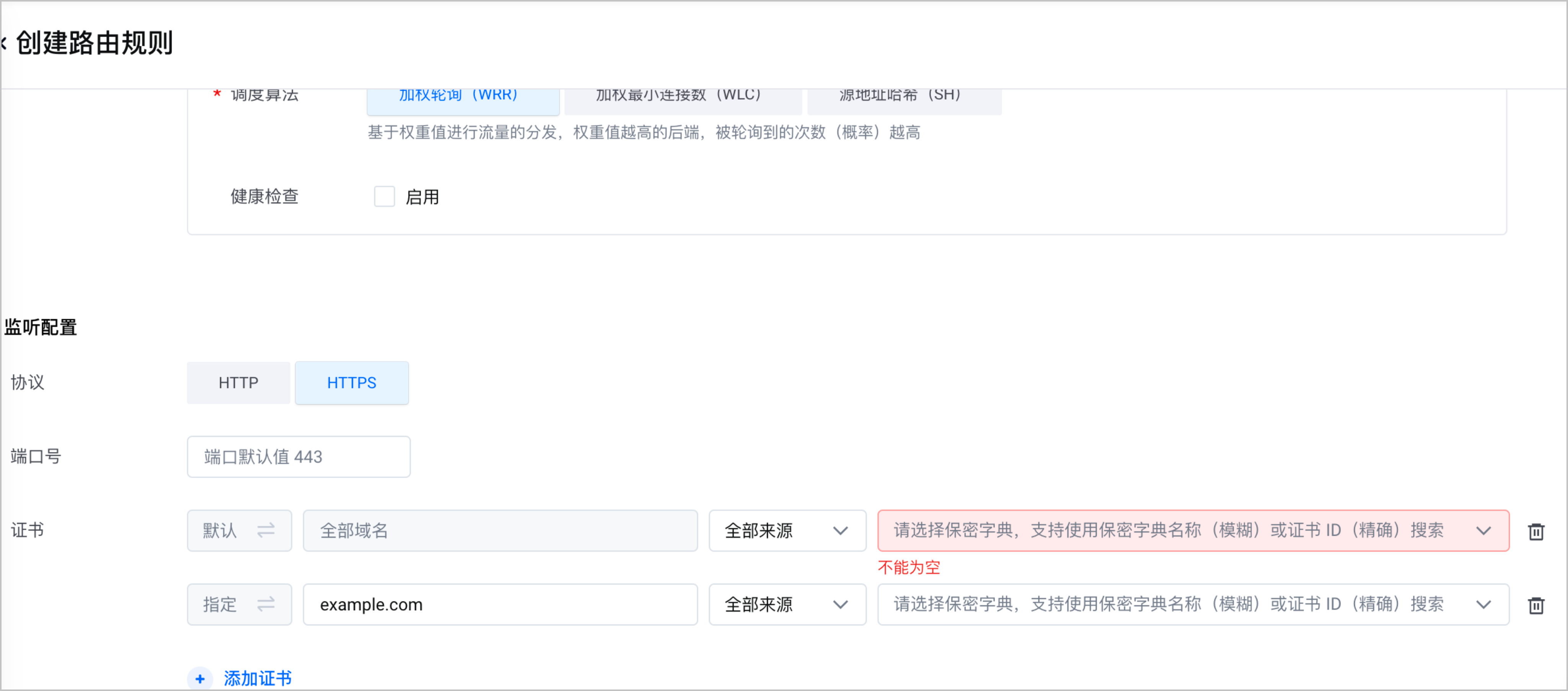

• 通过 VKE 控制台配置证书时，跟随前端引导。
  • 默认证书在多个 ingress 之间保持一致。
  • 不同 ingress 管理不同扩展域名+扩展证书。
  • ingress-A
    • 默认a
    • www.a.com->证书b
  • ingress-B
    • 默认证书a
    • www.b.com->证书c
• 通过 yaml 配置证书时
  • 如果已有证书 ID，建议在 albinstance 上统一配置证书 ID。
  • 如果通过 cert-manager 等组件自行管理证书 crt、key 等信息，建议在 Ingress 上配置 TLS secret。
