实时监控
最近更新时间:2024.06.13 14:34:38首次发布时间:2024.04.16 14:36:31

火山引擎内容分发网络(CDN)对用户请求以及回源请求的相关指标进行数据统计。您可以在 实时监控 页面查看这些指标数据。

在您查询指标数据时,您需要指定一个统计时间段,最多可查询过去 92 天内的数据,但是单次查询的时间跨度不能超过 31 天。同时,您可以指定过滤条件对请求进行过滤,获取符合过滤条件的请求的指标数据。

说明

我们全新设计了实时监控与业务分析页面。当前,新页面是通过灰度发布对部分用户开放的。如果您希望使用新页面,请 提交工单

  • 如果您刚开始使用 实时监控 页面,请务必先阅读以下文档,可以帮助您理解本篇文档中的描述。

  • 受边缘节点网络波动的影响,指标数据可能会发生变化。大多数情况下,指标数据会在 12 小时内稳定下来。

以下是 访问统计回源统计 标签页的介绍。

访问统计

访问统计 标签页中,您可以查询用户请求相关的指标数据。您可以指定过滤条件对用户请求进行过滤。

对于符合过滤条件的用户请求,CDN 展示了以下指标的数据:

  • 带宽、流量、请求数、请求 QPS、状态码、下载速度、响应时间、流量命中率

对于带宽、流量、请求数和状态码,CDN 还展示了基于指标数据排序的域名排行表。

对于带宽,域名排行表中还展示了每个加速域名的带宽峰值时间。对于状态码,CDN 还展示了基于每个状态码数量排序的状态码列表。

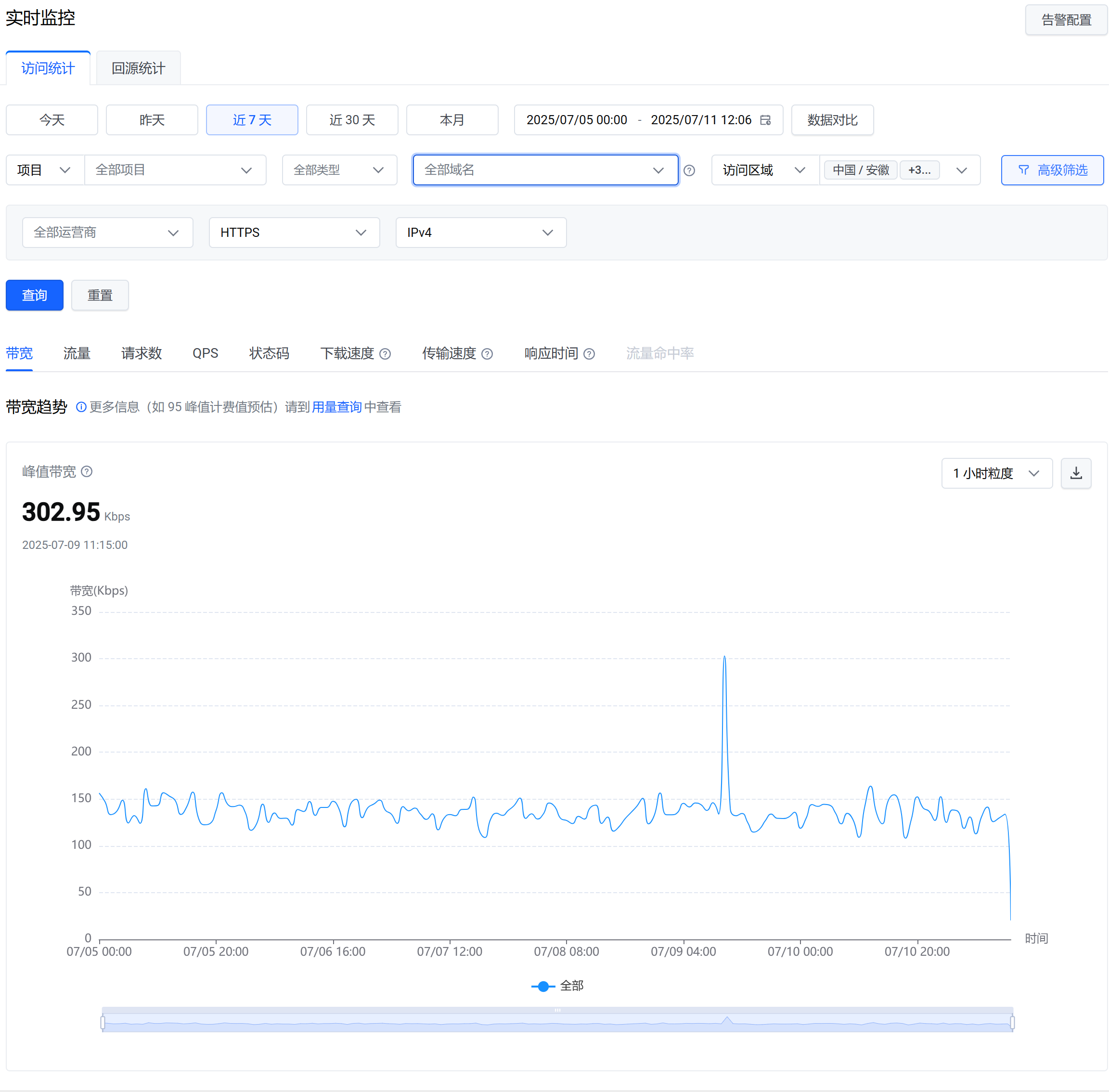

带宽示例图

状态码示例图

数据过滤

您可以指定以下过滤类型对用户请求进行过滤。

过滤类型说明

范围

指定最多 50 个加速域名,用于对用户请求进行过滤,以获取向这些加速域名发送的用户请求。默认包含您账号下所有的加速域名。

在指定加速域名前,该页面还提供了以下过滤类型,可帮助您快速找到您需要指定的那些加速域名。

  • 项目:指定一个项目,获取归属于该项目的加速域名。

  • 标签:指定一个或多个标签,获取带有这些标签中的任意一个标签的加速域名。

  • 业务类型:指定一个业务类型,获取该业务类型的加速域名。

说明

  • 项目和标签这两个过滤类型只能选择其一。

  • 子用户只能指定其有权限访问的加速域名。

  • 项目只是用于过滤加速域名,不影响加速域名的指标数据。假设在 9:00,加速域名X 从项目A 移入项目B。在查询数据时,您指定项目B 下的加速域名X,统计时间段是 8:00-10:00。在这个情况下,页面展示的依然是加速域名X 在 8:00-10:00 的指标数据,不是 9:00-10:00 的。

统计时间段

指定一个统计时间段,可选项有 今天昨天近7天近30天本月。您也可以指定过去 92 天内的一个任意时间段,精确到分钟。默认是 今天

在统计时间段右边,有一个 对比 按钮。当您点击 对比 时,您可以指定另一个统计时间段用于对比。CDN 会对这两个统计时间段分别统计和展示各指标的细分数据和汇总数据。

说明

由于状态码趋势图中的数据线较多,状态码指标不支持不同时间段的数据对比。

区域类型

表示一个区域类型。您可以指定以下某个选项:

  • 访问区域:对于该区域类型,您可以指定最多 10 个中国省级行政区或最多 30 个国家和地区,用于对用户请求进行过滤,以获取来自这些区域的请求。默认包含所有国家和地区。

  • 加速区域:对于该区域类型,您可以指定一个或者多个计费区域,用于对用户请求进行过滤,获取来自这些计费区域的请求。默认包含所有计费区域。

当区域类型是 访问区域 时,您还可以指定以下过滤类型:

过滤类型说明
网络运营商指定最多 5 个中国网络运营商,用于对用户请求进行过滤,以获取使用这些运营商的请求。

应用层协议

指定一个应用层协议,用于对用户请求进行过滤,以获取使用该协议的请求。该配置的可选项有 HTTPHTTPSQUIC。默认包含所有应用层协议。

说明

关于 QUIC 协议的支持,参见 QUIC 协议

网络层协议指定一个网络层协议,用于对用户请求进行过滤,以获取使用该协议的请求。该配置的可选项有 IPv4IPv6。默认包含所有网络层协议。

说明

在以下情况下,部分过滤类型将不可用:

  • 如果您指定的 访问区域 包含中国以外国家或地区,您无法指定网络运营商。

  • 如果您要查看流量命中率的数据,您无法指定区域类型、网络运营商、应用层协议、网络层协议。

指标数据

在您设置了过滤条件后,您可以点击 查询 查看相应的指标数据。

指标数据包括统计时间段内的汇总数据以及细分数据。细分数据是在一个横轴表示时间的折线图中展示的,使您可以了解数据趋势。

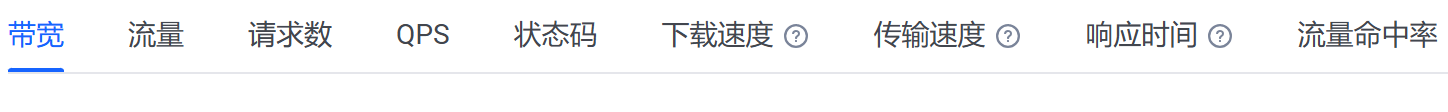

访问统计页面展示了以下指标:

指标细分数据汇总数据
带宽展示统计时间段内带宽的趋势。展示统计时间段内的带宽峰值以及峰值时间。
流量展示统计时间段内流量的趋势。展示统计时间段内的总流量。
请求数展示统计时间段内请求数的趋势。展示统计时间段内的总请求数。

QPS

展示统计时间段内的请求 QPS 的趋势。

展示统计时间段内的请求 QPS 的峰值以及峰值时间。

状态码

展示统计时间段内:

  • 所有状态码数量的趋势。

  • 2xx、3xx、4xx、5xx 这些类别的状态码数量的趋势。

展示统计时间段内:

  • 所有状态码的数量。

  • 各类别中的状态码总数。

下载速度

展示统计时间段内的平均数据传输速度趋势。

展示统计时间段内的平均数据传输速度。

响应时间

展示统计时间段内的平均响应时间趋势。

展示统计时间段内的平均响应时间。

流量命中率展示统计时间段内的流量命中率趋势。展示统计时间段内的平均流量命中率。

关于各指标的定义和计算方式,参见 指标的定义以及统计方式

时间粒度

您可以指定数据统计的时间粒度。时间粒度决定了实际统计时间段以及每个细分数据之间的统计时间间隔,进而影响汇总数据以及细分数据的统计和展示。

参见 统计时间段说明

您可以指定的时间粒度会根据您选择的统计时间段的跨度而有所不同,具体如下:

  • 对于细分数据的统计,您可以指定时间粒度。

    • 如果时间跨度 <= 1 天,您可以指定的时间粒度有 1 分钟粒度5 分钟粒度1 小时粒度

    • 如果 1 天 < 时间跨度 <= 3 天,您可以指定的时间粒度有 5 分钟粒度1 小时粒度1 天粒度

    • 如果 3 天 < 时间跨度 <= 31 天,您可以指定的时间粒度有 1 小时粒度1 天粒度

  • 对于汇总数据的统计,您无法指定时间粒度。CDN 将根据细分数据的时间粒度自动确定汇总数据的时间粒度:

    • 如果您对细分数据指定的时间粒度是 1 分钟粒度,则汇总数据的时间粒度也是 1 分钟。

    • 如果您对细分数据指定的时间粒度不是 1 分钟粒度,则汇总数据的时间粒度是 5 分钟。

不同时间粒度下,指标的汇总数据的计算方式可能不同,参见 指标的定义以及统计方式

细分数据下载

在时间粒度选择器右边,您可以点击下载按钮下载趋势图中的指标细分数据。

对于每个指标,下载文件的命名规范如下表。在文件的命名规范中,<YYYYMMDDHHMMSS> 表示文件的下载时间。

指标下载文件的命名规范
带宽CDN_EdgeBandwidth_<YYYYMMDDHHMMSS>.csv
流量CDN_EdgeTraffic_<YYYYMMDDHHMMSS>.csv
请求数CDN_EdgeRequests_<YYYYMMDDHHMMSS>.csv
QPSCDN_EdgeQPS_<YYYYMMDDHHMMSS>.csv
状态码CDN_EdgeStatusCode_<YYYYMMDDHHMMSS>.csv
下载速度CDN_AvgSpeed_<YYYYMMDDHHMMSS>.csv
响应时间CDN_ResponseTime_<YYYYMMDDHHMMSS>.csv
流量命中率CDN_TrafficHitrate_<YYYYMMDDHHMMSS>.csv

域名/状态码排行

在带宽、流量、请求数、状态码这几个指标的下方,CDN 基于指标数据展示了您指定的加速域名的排行。对于状态码,CDN 还基于每个状态码的数量展示了状态码的排行。

在排行列表中,您可以指定指标数据的排序方式。

当您指定了 访问区域网络层协议应用层协议 中的任意一个过滤类型时,域名/状态码排行将不会展示。

排行表下载

在排行表右上角,您可以点击下载按钮下载排行表中的内容。

对于每个指标,下载文件的命名规范如下表。在文件的命名规范中,<YYYYMMDDHHMMSS> 表示文件的下载时间。

指标下载文件的命名规范
带宽CDN_EdgeBandwidthRanking_<YYYYMMDDHHMMSS>.csv
流量CDN_EdgeTrafficRanking_<YYYYMMDDHHMMSS>.csv
请求数CDN_EdgeRequestsRanking_<YYYYMMDDHHMMSS>.csv
状态码_域名排行CDN_EdgeStatusCodeDomainRanking_<YYYYMMDDHHMMSS>.csv
状态码排行CDN_EdgeStatusCodeRanking_<YYYYMMDDHHMMSS>.csv

回源统计

回源统计 标签页中,您可以查询回源请求相关的指标数据。页面内容与 访问统计 标签页大致相同,区别如下:

  • 没有区域类型、网络运营商、应用层协议、网络层协议这几个过滤类型。

  • 没有下载速度、响应时间、流量命中率这几个指标。

这些缺失的过滤类型和指标对于回源请求不适用。
