飞连通过分支网关将企业的分支、总部、IDC 机房或者云服务就近接入飞连入网点（POP 节点），进而在云上实现企业分支网络的互联互通。飞连分支网关分为软件版与硬件版，如果您已获取硬件分支网关设备（飞连接入网关 FLG），则请参考本文添加分支网关硬件版。

在添加硬件分支网关前，您需要根据您的设备型号、网络环境和技术能力，选择一种合适的部署模式。飞连接入网关 FLG 支持以下两种模式：

网关模式部署

本章节介绍如何以传统的网关模式部署硬件分支网关。

步骤一：在飞连管理后台添加分支网关硬件版

1. 登录管理后台。

2. 在左侧导航栏，选择办公组网 ＞ 分支网关。

3. 在分支网关页面右上角，选择添加分支 ＞ 硬件版。


4. 在基本配置界面，完成以下配置，并单击下一步。

   配置项	说明
   分支名称	自定义分支网关的中文名称与英文名称，用于标识该网关。
   设备型号	根据实际设备型号，选择 FLG-X1、FLG-X2 或其他可选型号。
   分支网关类型	用于标识该分支网关对应的企业机构。 企业分支：表示与企业的分支机构相关联的网关。 企业总部：表示与企业总部相关联的网关。 IDC 机房：表示与互联网数据中心（IDC）机房相关联的网关。 公有云：表示与公有云服务提供商相关联的网关。 其他：这是一个通用选项，用于标识其他类型的企业机构或网络位置。
   设备高可靠	启用设备高可靠后，该分支会自动生成两个分支节点，两个 CPE 节点之间可采用 VRRP 功能实现设备高可靠。

5. 在资源发布界面，完成以下配置，并单击下一步。

   • 选择开启 IP资源发布或者域名资源发布。
     • IP资源发布：启用后，需填写分支网段（ID 或 CIDR）。分支 IP 资源发布至 SD-WAN，其他分支可访问，不启用则不可访问。
     • 域名资源发布：启用后，需选择域名资源。系统自动为分支创建选路策略，发布后将域名资源调度到该分支网关。若不启用，可在创建分支网关后在办公组网 > 应用调度配置策略。
   • 是否启用DNS代理：DNS 代理是一种用于代理客户端 DNS 查询请求的网络服务。
     • 启用：启用后，如果内网 PC 将 DNS 服务器地址指向分支网关的 LAN 口，分支网关将使用此处配置的主备 DNS 服务器进行 DNS 代理解析。
     • 不启用：DNS 代理功能将失效，此时内网 PC 不能将 DNS 服务器地址指向分支网关的 LAN 口。
   • 路由优先级：当目标应用同时发布 IP 和域名资源时，设置优先策略。

6. 在设备开局界面，根据页面提示信息配置 FLG。

   • 关于设备准备与设备开局的具体配置操作，请参见下文步骤二，其中，您需要保存鉴权 URL、ID、Secret，后续用于 FLG 的开局配置。
   • FLG 默认情况下物理 WAN 口为 DHCP。如果您需要通过静态 IP 方式接入互联网，可以单击前往配置远程配置静态 IP，具体操作请参见管理分支网关硬件版设备的网络配置。
   • 如果您中途退出了分支网关硬件版配置页面，则您可以在分支网关列表中找到已添加但处于待激活状态的节点，在节点内单击查看设备开局信息，可以重新获取鉴权 URL、ID、Secret 等配置信息。

   • 飞连 SD-WAN 结合飞连 VPN 能力，面向移动用户提供全球移动办公场景的加速访问能力。若有需要您可以单击前往云 VPN 进行配置。飞连提供了场景化的配置指引帮助您了解如何实现加速访问，详情请参见：
     • 应用加速场景配置指引
     • 移动办公场景配置指引

步骤二：在本地配置飞连接入网关 FLG

1. 为 FLG 通电并通过 WAN 口插好网线启动设备，确保设备正常连接到互联网。

2. 使用网线连接设备 LAN 口和本机 PC，用于设备开局。

3. 在本机 PC 上，访问 192.168.168.1 进入设备本地控制台，并使用飞连管理员账号密码登录控制台。

   说明

   如果您需要将 FLG 设备一键恢复出厂设置，请在控制台的右上角，单击用户图标，选择恢复出厂。

4. 在控制台的 WAN 配置页面，根据需要完成 WAN 口的配置。

   配置项说明：

   配置项	说明
   部署模式	选择网关模式。
   连接类型	根据实际需要选择静态 IP 或者 DHCP。 如果选择静态 IP，则需要对应配置 WAN 口的 IP 地址、子网掩码、默认网关，其中 WAN 口的 IP 地址需要和 WAN 口连接的对端端口的 IP 地址在同一网段内。 如果选择 DHCP，则表示动态获取 IP 地址，无需手动配置其他参数。
   高级配置	选择是否启用 SNAT。启用后，私网数据包的私网源地址将自动转换为公网地址，实现本地网络与互联网互通。

5. 在控制台的设备开局页面，完成开局配置，并点击开局。

   • 鉴权 URL：对应在飞连管理后台保存的分支网关硬件版的鉴权 URL。
   • ID：对应在飞连管理后台保存的分支网关硬件版的 ID。
   • Secret：对应在飞连管理后台保存的分支网关硬件版的 Secret。

6. 等待激活完成，确保开局成功，分支网关硬件版实例与设备完成绑定。
   后续您可在飞连管理后台查看和控制设备。

7. （可选）在本地控制台左侧导航栏的底部，单击重置密码，可修改控制台登录账号的密码。

网桥模式部署

本章节介绍如何以透明的网桥模式部署硬件分支网关（仅支持 FLG-X3, X4 型号）。

步骤一：在飞连管理后台准备开局信息

在网桥模式下，您同样需要先在管理后台创建一个分支实例，以获取用于设备激活的开局信息。

1. 请参照网关模式的步骤一：在飞连管理后台添加分支网关硬件版，在管理后台完成分支的创建，并保存好最后生成的鉴权 URL、ID 和 Secret。

   注意

   在此步骤中，您填写的网络配置（如资源发布等）在网桥模式下大部分不会生效，其主要目的是生成开局凭证。

步骤二：在本地配置飞连接入网关 FLG

1. 物理接线。在开始通电配置前，请按照以下说明完成设备的物理连接：

   注意

   在网桥模式下，设备的所有 WAN 口均不使用。请确保没有网线连接到任何 WAN 口。

   • 串联数据端口：​将 CPE 的网桥口（GE3 和 GE4）以串联方式接入到您现有的网络链路中。例如，将原本连接核心交换机和防火墙的网线拔下，分别插入 GE3 和 GE4 口。
   • 连接管理端口：​使用另一根网线，将您的配置电脑连接到 CPE 的任意一个管理口（例如 GE5）。这是用于登录本地控制台的唯一方式。
2. 为 FLG 通电并启动设备。
3. 在电脑上访问 192.168.168.1 进入设备本地控制台，并使用飞连管理员账号密码登录。
4. 在控制台的 WAN 配置页面，将部署模式切换为网桥模式。

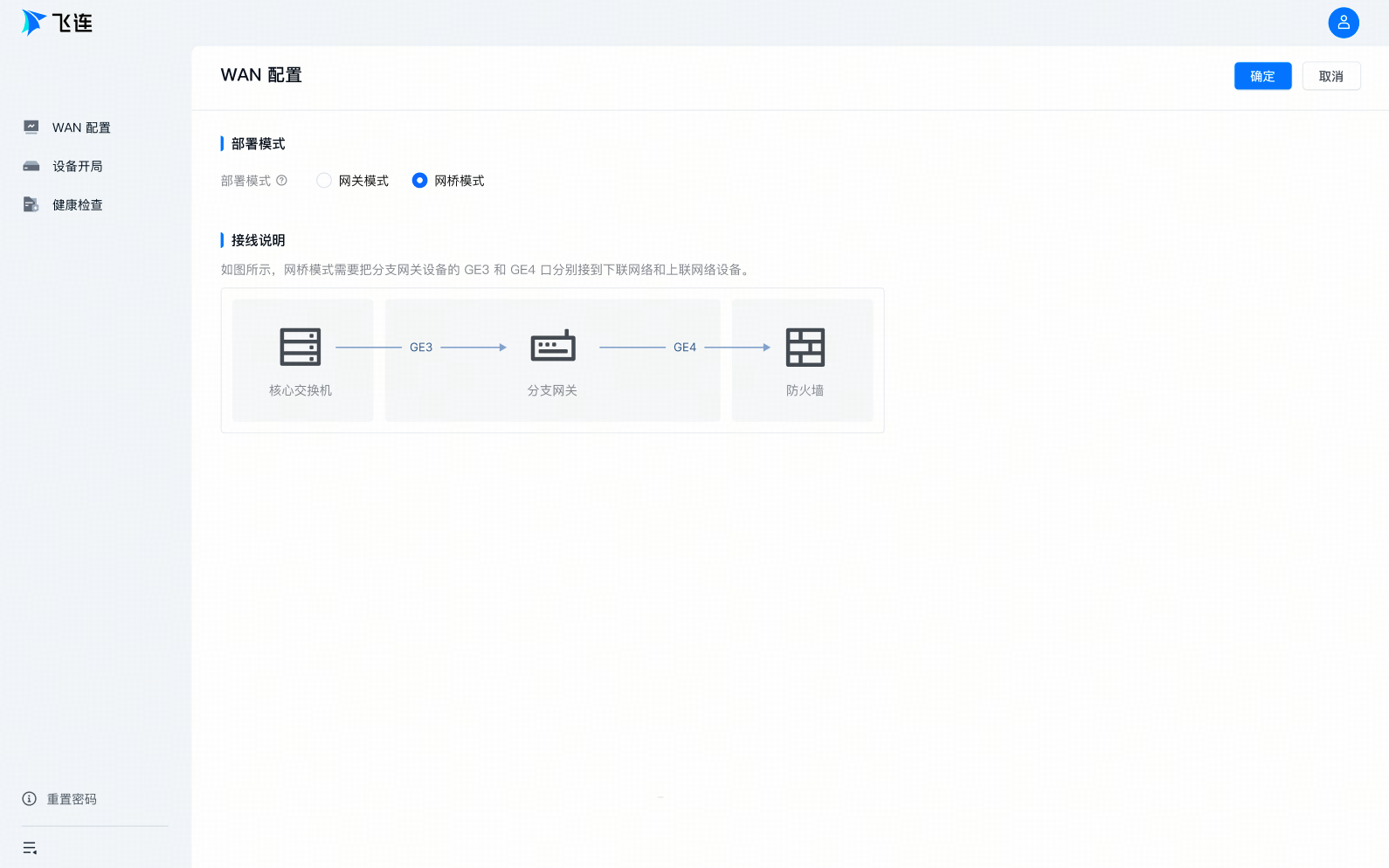

   此时，界面将显示网桥模式的物理连接示意图。您可依据此图，核对设备接线是否符合要求。

5. 在控制台的设备开局页面，填入步骤一中保存的鉴权 URL、ID 和 Secret，并点击开局。
6. 等待设备激活成功。激活后，设备将以透明网桥模式开始工作。

在企业日常运维阶段，您可以通过飞连管理后台针对分支网关硬件版进行以下操作：

• 管理分支网关（硬件版）设备与网络
• 配置分支网关路由
• 查看分支网关基本信息与状态
